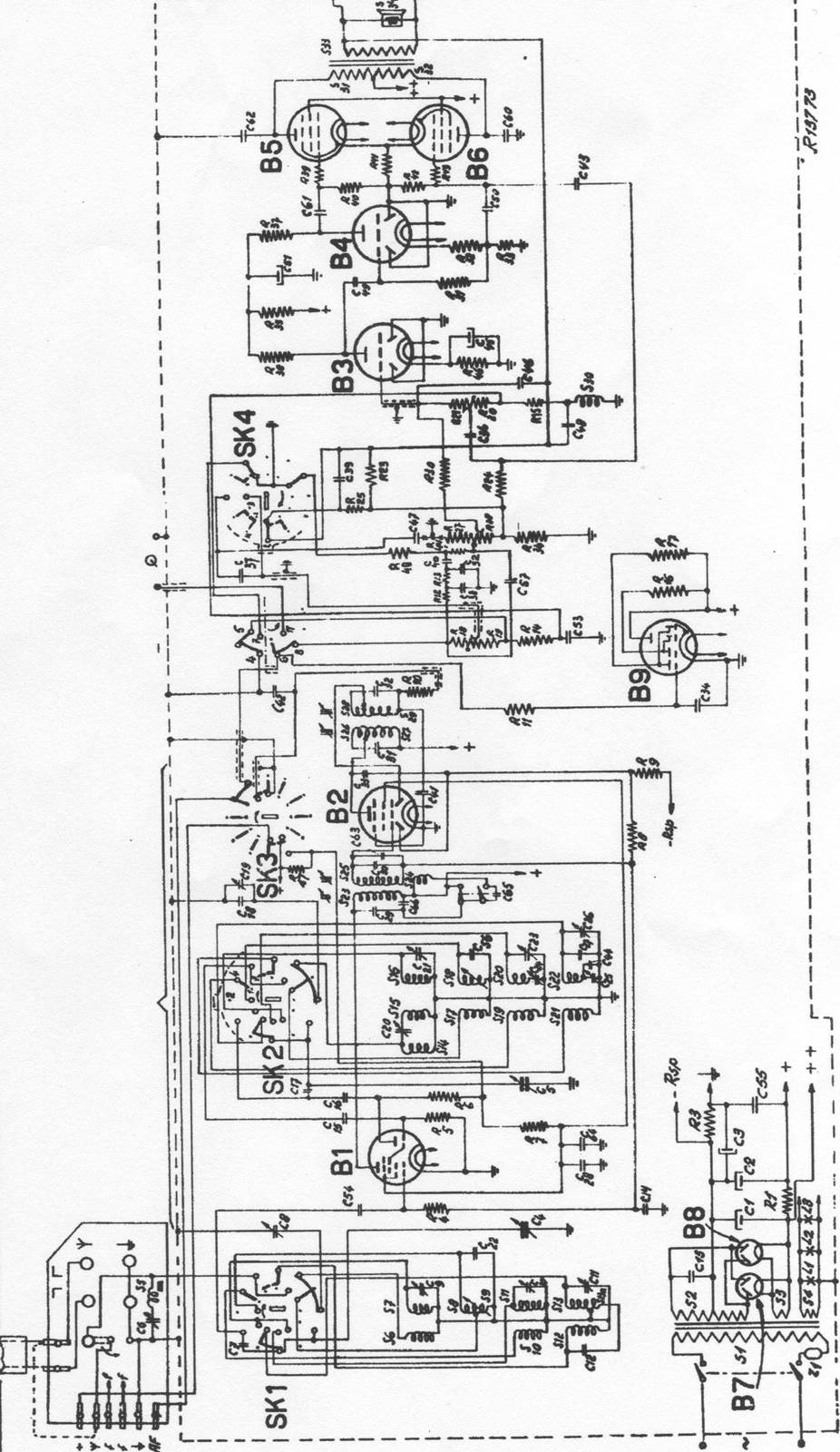

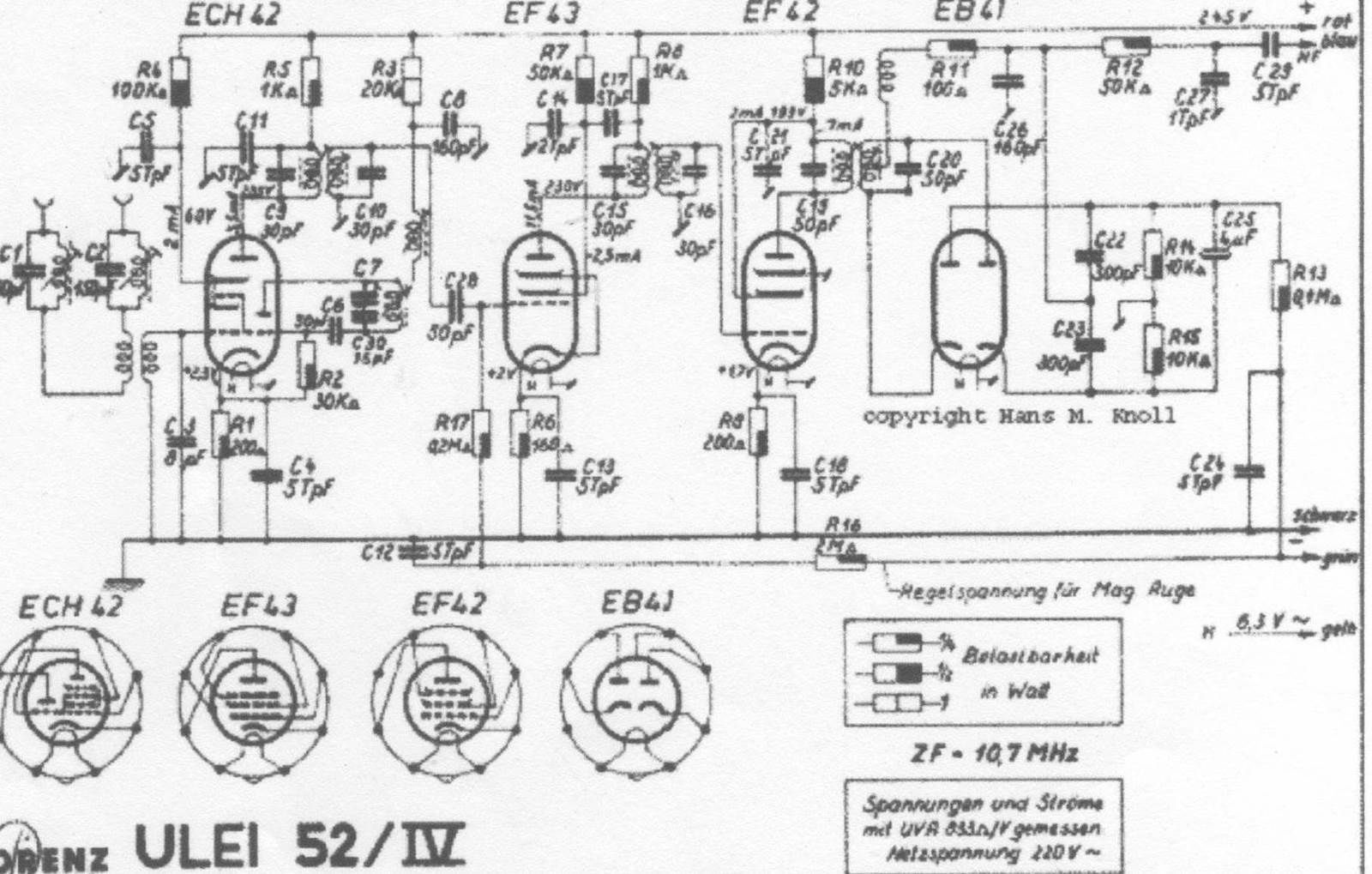

vielä kyselen miksei virityssilmä toimi. kaaviossa lisälaitteen sininen johto vie signaalin radion AF napaan mistä  se menee SK3 katkaisijan kauttakytkimen napaan 6, mistä se menee B9 hilalle. Miksei siis silmä toimi? Mihin lisälaitteesta EF43.n hilalta vastuksen R17 kautta menevä "regelspannung für mag auge" pitäisi laittaa?
TUomo

tuomikko kirjoitti 20.05.2014 klo 22:13:43:

Kyllähän tuo yllämainittu johto pitäisi mennä nimenomaan viritysputken hilalle koska siinä se negatiivinen ohjausjännite on. Sinisessä johdossa menee vain audio (huomaa, että se on konkalla erotettu, joten ei siinä senkään puolesta voi kulkea tasavirtaa). Kytke se regelspannung samaan AF-liittimeen kuin sininen johtokin. Tasajännite ei haittaa AF-liittimessä kun se kuitenkin erotetaan myöhemmin taas konkalla.

Timo
