Komponenttien arvoja haussa
18.05.2014 klo 20:24:14
Tulosta viesti

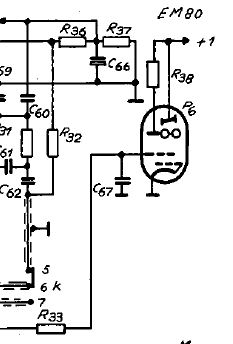

Olisi muutaman komponentin arvot haussa Helvar Universal-55 radiosta. Kyseessä olisi kuvassa olevat EM80 putken komponentit R33 ja R38 sekä C67. Vaihdoin uuden venäläisvalmisteisen 6e1p putken EM80 tilalle, mutta viuhka ei reagoi aseman voimakkuuteen vaan näkyy koko ajan vaan pelkkä viiva. Komponentit ovat sen verran kuluneita/likaisia ettei koodeista saa selvää. R38 on mittausten mukaan 1.4 M ohmia. Konkan arvoa en pystynyt mittaamaan.

Sivun alkuun

IP kirjattu

OH2EO
God Member
*****
Poissa


SRHS

Viestejä: 1120
Re: Komponenttien arvoja haussa
Vastaus #1 - 18.05.2014 klo 20:58:01
Tulosta viesti
R38 on EM80 datalehden mukaan 470k. R33 näyttää olevan kytkennöissä 1.5M - 2M ja C67 esim. 2.2n
Timo

Sivun alkuun

IP kirjattu

Arni63
Junior Member
**
Poissa



Viestejä: 67
Sijainti: Varkaus
Re: Komponenttien arvoja haussa
Vastaus #2 - 18.05.2014 klo 21:27:57
Tulosta viesti
Kiitos Timo vastauksestasi. Eli ilmeisesti tuo R38 on entinen tuon minun mittauksen mukaan.
