Turvallisuus
11.05.2009 klo 13:24:49
Tulosta viesti
Eli kysymys kuuluu.
Korvaako vikavirtakytkin suojaerotusmuuntajan ?
Tuli mieleen kun nykyään rakennettavissa taloissa vikavirtakytkin jo löytyy.

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

Hannu Nieminen
Full Member
***
Poissa


SRHS #145

Viestejä: 190
Sijainti: Nuijamaa
Re: Turvallisuus
Vastaus #1 - 11.05.2009 klo 13:47:21
Tulosta viesti
Hengenmenon se todennäköisesti estää, mutta ei se mA määrä, joka vaaditaan suojan laukeamiseen mukavalta tunnu, jos se kropan läpi menee. Kyllä minä käyttäisin mieluummin sitä suojaerotusmuuntajaa, vaikka olisi se vikavirtasuojakin.

Hannu

Sivun alkuun

IP kirjattu

Nipa
God Member
*****
Poissa


SRHS #477

Viestejä: 1618
Sijainti: Turku
Re: Turvallisuus
Vastaus #2 - 11.05.2009 klo 14:31:07
Tulosta viesti
Näinhän se on eli määräykset täyttävä suojaerotusmuuntaja estää sähköiskun saamisen korjattavan laitteen jännitteisten osien ja "maan" väliltä.
Vikavirtasuoja kaikesta fiksuudestaan huolimatta ei tältä em.asialta suojaa.
Suosittelen ehdottomasti kaikille putkiradioharrastajille suojaerotusmuuntajan hankintaa ja vaikka hankintahinta tuntuu kalliilta niin se on henkivakuutuksena loppujen lopuksi edullinen.

Sivun alkuun

IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1452
Sijainti: Helsinki
Re: Turvallisuus
Vastaus #3 - 11.05.2009 klo 17:00:48
Tulosta viesti
Yhdyn kuoroon minäkin,erotusmuuntaja on hankintalistalla . Varmaan tämän forumin joskus perustettavalle FAQ osastolle voisi
laittaa erotusmuuntajan tarpeelisuudesta juttua jossa aloittelevallekin (ja miksei kokeneellekkin..) tinurille kirkastuu mistä on kyse.

Sivun alkuun

IP kirjattu

mieite
God Member
*****
Poissa


SRHS

Viestejä: 805
Sijainti: Parainen
Re: Turvallisuus
Vastaus #4 - 15.08.2009 klo 09:30:38
Tulosta viesti
Ehkä tyhmä kysymys mutta kysyn kuitenkin.
Hommasin suojaerotusmuuntajan ja asentelen sitä metalli-koppaan.
Tulo(Ensiö)- ja meno(Toisio)-puolelle tulee ATK-powereista tuttu virtaliitin (suojamaa, nolla ja vaihe).
Tulopuoli on selvä, eli suojamaa kiinni koppaan, entä meno puolelle ?
Minusta suojamaata ei kuuluisi jaata eteenpäin vaan jättää kytkemättä.

Kysyy nimimerkki: Saako naapurin tontille rakentaa, vai paalutinko turhaan ?

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

tunski
Ex-jäsen


Re: Turvallisuus
Vastaus #5 - 15.08.2009 klo 10:25:09
Tulosta viesti
mieite kirjoitti 15.08.2009 klo 09:30:38:
Ehkä tyhmä kysymys mutta kysyn kuitenkin.
Hommasin suojaerotusmuuntajan ja asentelen sitä metalli-koppaan.
Tulo(Ensiö)- ja meno(Toisio)-puolelle tulee ATK-powereista tuttu virtaliitin (suojamaa, nolla ja vaihe).
Tulopuoli on selvä, eli suojamaa kiinni koppaan, entä meno puolelle ?
Minusta suojamaata ei kuuluisi jaata eteenpäin vaan jättää kytkemättä.

Kysyy nimimerkki: Saako naapurin tontille rakentaa, vai paalutinko turhaan ?

Nisse


No juu. Suojamaata ei luonnollisestikaan saa viedä toisiopuolelle - eihän tuossa sen jälkeen olisi enää mistään varsinaisesta suojaerotusmuuntajasta kysymys (olkoonkin että nollapotentiaali on tuossakin tapauksessa jo erotettu maasta, mikä tietenkin on jo hyvä asia).

Yleensähän nuo valmiiksi koteloidut suojaerotusmuuntajat ovat muovikoteloisia, joten tuota maayhteyttä ei saa epähuomiossa aikaiseksi edes muuntajan koteloon nojaamalla...  Hymiö

Sivun alkuun

IP kirjattu

mieite
God Member
*****
Poissa


SRHS

Viestejä: 805
Sijainti: Parainen
Re: Turvallisuus
Vastaus #6 - 15.08.2009 klo 11:23:15
Tulosta viesti
Kiitos vastauksesta.
Jätin kytkemättä suojamaan lähtöpuolelle.
Lisää kysymyksiä.
Mitenkähän vikavirtasuoja sähkötaulussa käyttäytyy jos korjattavaan radioon tai muuhun työn alla olevaan laitteeseen tulee oikosulku ?
Onko vikavirtasuoja pois pelistä jos toisio-puolelle tulee oikkari ?
Keittiön tiskipenkin lähellä ei myös kai kannata roplata radiota.

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

Hannu Nieminen
Full Member
***
Poissa


SRHS #145

Viestejä: 190
Sijainti: Nuijamaa
Re: Turvallisuus
Vastaus #7 - 15.08.2009 klo 11:50:42
Tulosta viesti
Oikosulku ei laukaise vikavirtasuojaa, eihän suoja tiedä mikä kuormitus sen perässä on vaiheiden välissä. Oikosulku vaiheesta suojamaahankaan ei yleensä laukaise suojaa vaan sulake palaa. Jotta vikavirtasuoja toimisi tulee vaiheen ja suojamaan välillä olla sopiva resistanssi. Korjatkaa jos olen väärässä.

Hannu

Sivun alkuun

IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1452
Sijainti: Helsinki
Re: Turvallisuus
Vastaus #8 - 15.08.2009 klo 12:07:22
Tulosta viesti
Lainaus:
Oikosulku ei laukaise vikavirtasuojaa, eihän suoja tiedä mikä kuormitus sen perässä on vaiheiden välissä. Oikosulku vaiheesta suojamaahankaan ei yleensä laukaise suojaa vaan sulake palaa. Jotta vikavirtasuoja toimisi tulee vaiheen ja suojamaan välillä olla sopiva resistanssi. Korjatkaa jos olen väärässä.

Hannu


Laitanpa linkin jossa on vikavirtasuojan ideaa kerrottu kotimaisella murteella.Myös muuta aiheeseen liittyvää on samalla sivulla.

http://koti.mbnet.fi/huhtama/ele/index.php?si=ukk&pa=jaaa&ukk=2180489

Sivun alkuun

IP kirjattu

mieite
God Member
*****
Poissa


SRHS

Viestejä: 805
Sijainti: Parainen
Re: Turvallisuus
Vastaus #9 - 15.08.2009 klo 12:31:43
Tulosta viesti
Minulla on omakohtainen kokemus vikavirtasuojan laukeamisesta ja hain vikaa kauan. Olin asentamassa vesikiertoista 3-vaiheista lämpöpuhallinta jossa ei ollut 0-johtimelle paikkaa. Kytkin 3 vaihetta ja suojamaan, nolla-johdon pyöräytin rullalle, kaikki pelasi hyvin kun tarkistin moottorin pyörimissuunnan mutta kun laitoin kytkentärasian kannen kiinni vikavirtasuoja laukesi. kauan vikaa haettuani huomasin että katkaisemaani 0-johdon pää otti kanteen kiinni ja siksi vvsuoja laukesi. Eli vikavirtasuoja haistelee maavuotoja, vai eikö ?

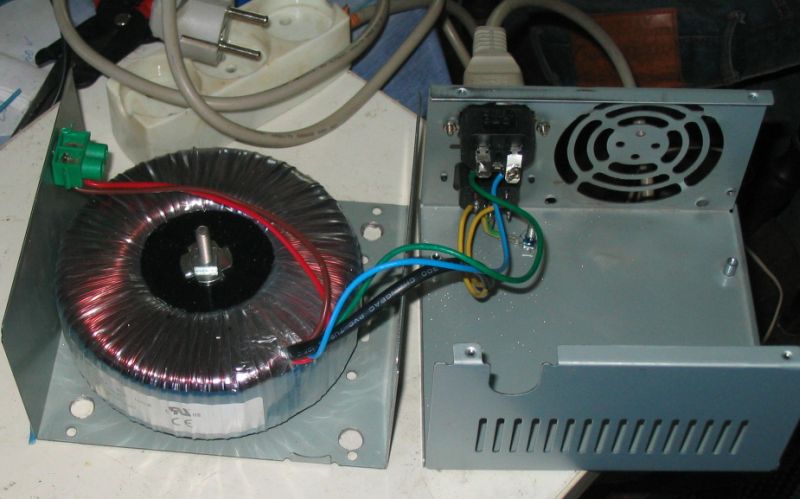

Lisätty kuva.
Tällainen siitä tulee, ja jos ei minusta kuulu mitään muutamaan päivään, siitä tuli huono Hymiö

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

mieite
God Member
*****
Poissa


SRHS

Viestejä: 805
Sijainti: Parainen
Re: Turvallisuus
Vastaus #10 - 21.08.2009 klo 22:09:36
Tulosta viesti
Nyt kun minulla on suojaerotusmuuntaja niin seuraavaksi haluaisin päästä eroon 100w hehkulampusta jota käytän verkon ja radion välissä kokeilessani ensimmäistä kertaa.
Voisiko sen korvata vaikka 10 ledillä niin että ne vastaisivat 100w hehkulmpun kirkkautta. Mitä kirkkammin hehkulamppu palaa sitä useampi ledi loistaisi.
Ledit saisin sopimaan koteloon (ATK powerista) johon asensin suojaerotusmuuntajan.
Onko kellään ehdotuksia kytkennästä tai muuten kommenttia tällaiseen viritykseen.
Toinen juttu mikä tulee mieleen olisi säädin jolla voisi nostaa jännitettä pikku hiljaa kun ensi kertaa kokeilee radiota, sille voisi tehdä oman kotelon.

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2955
Sijainti: Parkano
Re: Turvallisuus
Vastaus #11 - 22.08.2009 klo 17:16:57
Tulosta viesti
mieite kirjoitti 21.08.2009 klo 22:09:36:
Nyt kun minulla on suojaerotusmuuntaja niin seuraavaksi haluaisin päästä eroon 100w hehkulampusta jota käytän verkon ja radion välissä kokeilessani ensimmäistä kertaa.
Voisiko sen korvata vaikka 10 ledillä niin että ne vastaisivat 100w hehkulmpun kirkkautta. Mitä kirkkammin hehkulamppu palaa sitä useampi ledi loistaisi.

Virtamittari voisi ajaa saman asian. Tai jos tavoitteena on virran rajoitus ensi kertaa kokeillessa niin sitten virtamittari + tehovastus (+ hyvä jäähdytys). Tai jos haluaa osoituksen ledeillä niin sen vastuksen yli jäävää jännitettä voisi mitata (tasasuuntaus + jonkinmoinen portaittain jännitteen mukaan toimiva ledien ohjaus). Vastuksen voi sitten ohittaa kytkimellä tarvittaessa täysi jännite.

mieite kirjoitti 21.08.2009 klo 22:09:36:
Toinen juttu mikä tulee mieleen olisi säädin jolla voisi nostaa jännitettä pikku hiljaa kun ensi kertaa kokeilee radiota, sille voisi tehdä oman kotelon.

Siis variakki eli säätömuuntaja. Se on kyllä kätevä. On vaan uutena aika hintava... Kirpputoreilta tms. voi saada edullisestikin.

Timo

Sivun alkuun
WWW
IP kirjattu

Vesa Kuusela
Full Member
***
Poissa


SRSH

Viestejä: 215
Sijainti: Joensuu
Re: Turvallisuus
Vastaus #12 - 22.08.2009 klo 22:37:06
Tulosta viesti
Tällainen näyttäisi oleva huutonetissä myynnissä:

http://www.huuto.net/fi/showitem.php3?itemid=112815211

Siinä on kaikki.

Vesa

Sivun alkuun

IP kirjattu

mieite
God Member
*****
Poissa


SRHS

Viestejä: 805
Sijainti: Parainen
Re: Turvallisuus
Vastaus #13 - 22.08.2009 klo 23:29:59
Tulosta viesti
Painoa näkyy olevan 60 kiloa, Korjaan näitä vehkeitä vanhalla ja huteralla keittiöpöydällä.
Tulee uusi menoerä kun joudun ostamaan turvasaappaat Hymiö

Ei tunnu netistä löytyvän tietoa ledejen käytöstä virran osoitus näyttöinä (rakennusohjeita). Analoogisia ja digitaalisia mittari systeemejä kyllä löytyy.
Säätömuuntaja on liian kallis meikäläisen kukkarolle, säädön ei tarvitse olla portaaton, kävisikö vastukset ja käännettävä kytkin eri jännitteille ?

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2955
Sijainti: Parkano
Re: Turvallisuus
Vastaus #14 - 23.08.2009 klo 19:48:45
Tulosta viesti
mieite kirjoitti 22.08.2009 klo 23:29:59:
Ei tunnu netistä löytyvän tietoa ledejen käytöstä virran osoitus näyttöinä (rakennusohjeita). Analoogisia ja digitaalisia mittari systeemejä kyllä löytyy.
Säätömuuntaja on liian kallis meikäläisen kukkarolle, säädön ei tarvitse olla portaaton, kävisikö vastukset ja käännettävä kytkin eri jännitteille ?

Nisse

Vastukset + kiertokytkin on kyllä periaatteessa toimiva ratkaisu mutta vastuksen yli jäävä jännite (ja teho) on riippuvainen kuorman ottamasta virrasta eli kiertokytkimeen ei voi suoraan merkitä jännitteitä. Mutta sama juttu se on 100 watin hehkulampullakin. Se on periaatteessa vain 100 watin tehovastus vaikkakin sen vastusarvo muuttuu hehkulangan lämpötilan mukaan.

Ebayssa on myynnissä edullisia digitaalisia jännite- ja virtamittareita. Hinnat on jotain 10...15 euron luokkaa postikuluineen. Siihen tarvitsee sitten lisäksi järjestää käyttöjännite mittarille (esim. pieni muuntaja + regulaattori) mutta se ei paljon maksa. Itsekin olen rakentamassa säätömuuntajan ja suojerotusmuuntajan sisältävää jännitelähdettä johon laitan digitaaliset virta- ja jännitemittarit.

Esim -> http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=250473421858&ssPageName=STRK:...

Toki virran osoituksen voi tehdä ledeilläkin ja varmasti ohjeitakin löytyy. Voin itsekin etsiskellä niitä kun ehdin.

Timo

Sivun alkuun
WWW
IP kirjattu
