Sattui roskiksesta löytymään kyseinen Philips 23 CSF 407 A TV. Sain vihdoin sen heräämään, mutta kuvan tuloa odotellessa alkoi kiehumaan juovapäätteen booster konkka. Arvoja siinä ei tietenkään lue, vain jotain epämääräisiä numeroita 1658 75. Pystyykö tuota tulkita jollain tavalla?

Tosi erikoinen kone on, siinä on sähkömoottorilla toimiva kanavan paikoilleen viritys. Tarkemmin en osaa siitä sanoa, kun en ole vielä tutkinut sen toimintaa. Tärkeintä on saada kuvaa näkyviin.

Kytkentäkaaviosta olisi apua, jos löytyy. Google ei tunnu tuota mallia tuntevan.

Pari kuvaa:



(http://pena.dy.fi/jako/svuxinct/P8290007.JPG)



(http://pena.dy.fi/jako/svuxinct/P8290005.JPG)



(http://pena.dy.fi/jako/svuxinct/P5080006.JPG)

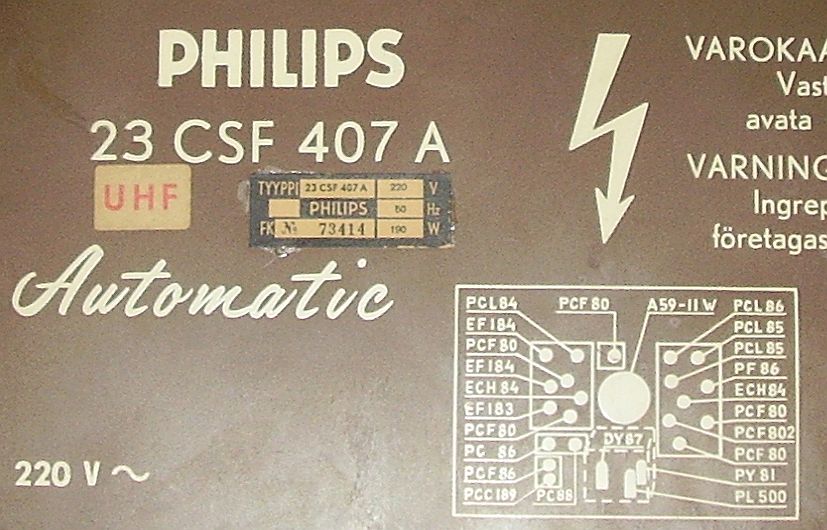

Skeman löytymistä helpottanee takalevyn tyyppikilven virkaa hoitavan tarran tiedot,siinä saattaa olla chassiksen tyyppikin.
Konkassa olevat numerot lienee joko varaosanumeroita tai valmistusajankohta (vko16 vuosi 58) ?

Muisten, että PY81 oli myös käytössä boosterdiodina joissakin telkkareissa. Tosin PY88 oli yleisempi ja teholtaan isompi.

Huoltolaukussani taisi joskus olla molempia.

Kantakytkentä on sama, mutta ovatkohan muuten vaihtokelposia?

Heikki M

Hehkujännitteellä ei ole niin suurta merkitystä, putket ovat sarjassa, 300 mA.

PY81 on vanhempi putki ja sitä käytettiin PL81:n parina,
tässä pääteputkena on PL500 ja välissä oli pitkään jo PL36.

Voi olla, että Philipsillä on ollut PL81 paljon varastossa ja niistä on haluttu päästä eroon...

Philips mallimerkintä 23CSF407A on
23 kuvaputkikoko tuumia
C televisio
SF valmistettu Suomessa
407 vastaanottimen malli (vastaavaa voi hakea vaihtamalla muita merkintöjä)
A versio
