kide testeri skemoja wanted (Luettu 1382 kertaa)

oh6mf God Member Poissa SRSH Viestejä: 614 Sijainti: Seinäjoki	kide testeri skemoja wanted 02.11.2023 klo 08:19:26	Tulosta viesti
	heips tarttisin kide testerin luulen että täällä olis "vanhojapartoja" jotka ovat olleet moisen laitteen kanssa tekemisissä . Muistan nähneeni moniakin joskus takavuosina joko elektor , infopress tms. julkaisuissa ?? jos joku muistaa mistä voisi noisen kytkiksiä etsiä , niin kiitti vinkistä. jossain oli jopa speciaali versio millä voi testata jotenkin yliaallot ainakin base - 3 yliaalto asti? Myös counter/ skooppi /spektri liitäntä olis mannaa. Mutta kaikki versiot kiinnostaa nyt . 73 de oh6mf


	IP kirjattu

OHhami Full Member Poissa SRHS, Helsinki Viestejä: 224	Re: kide testeri skemoja wanted Vastaus #1 - 02.11.2023 klo 12:36:45	Tulosta viesti
	Olen tehnyt aikoinaan Ham Radio/June 1990 sivulta 44 alkavan "PRECISION CRYSTAL FRQUENCY CHEKEER" laitteen. Yliaaltokide värähtelee siinä perustaajuudellaan. Laiteessa voi valita kiteelle sarjaresonanssin tai rinnakkaisresonanssin kapasitanssit 20 vaihtoehtona myös 32 pF. Kytkennässä on kolme transistoria ja kiteen värähtelyä ilmaiseva LED, värähtelylle on ulosotto. Minulla ei enää ole alkuperäistä lehteä mutta sen pdf-kopio löytyy linkistä: https://www.worldradiohistory.com/Archive-DX/Ham%20Radio/90s/Ham-Radio-199006.pd... Ohje löytyy kun tallennetta selaa tarpeeksi pitkälle, sivulle 44! Toivottavasti täsätä on apua. OH2AXU Edit: Lisäsin 9 V:n paristolinjaan 0.1uF kondensaattorin kytkimen jälkeen.

	Eero Leppämäki - OH2AXU
	IP kirjattu

oh6mf God Member Poissa SRSH Viestejä: 614 Sijainti: Seinäjoki	Re: kide testeri skemoja wanted Vastaus #2 - 02.11.2023 klo 13:27:50	Tulosta viesti
	OK tnx pitääpä kokeilla tuotakin ! Juu onhan noita googlattavissa pilvin pimein , samoin valmiita myytävänä. ei vain ole kovin hyviä arvosteluja monellakaan valmiilla kiinalaisella laitteella. Jos jollakin on hyvä valmis kiinan testeri , niin kertokaapa kokemuksia, toisaalta itetehty on aina "parempi" , kun sen tekee ite hi .... .. 73 de oh6mf


	IP kirjattu

LGL. God Member Poissa Viestejä: 1354	Re: kide testeri skemoja wanted Vastaus #3 - 02.11.2023 klo 19:17:07	Tulosta viesti

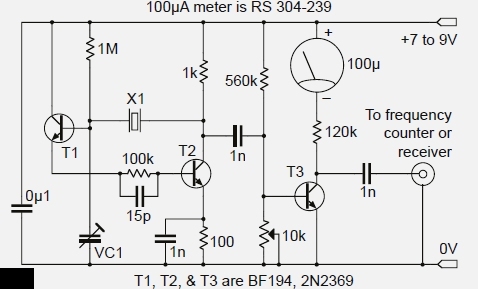

	Practical Wireless lehdessä oli joskus 70-80-luvulla XO-testerin kaavio, mutta en muista lehden numero. PW:ssä 2021 toukokuun lehdessä oli taas artikkeli samasta testeristä. Ohessa testerin piirros. LGL

	IP kirjattu

LGL. God Member Poissa Viestejä: 1354	Re: kide testeri skemoja wanted Vastaus #4 - 13.11.2023 klo 20:27:20	Tulosta viesti

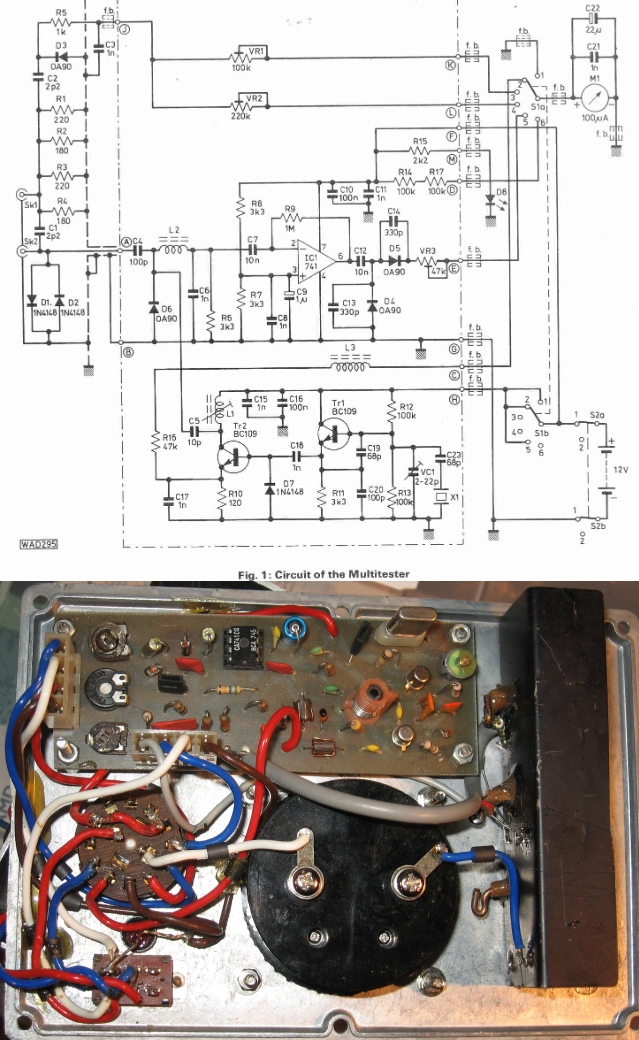

	Unohtui mainita toinenkin testeri joka rakensin 1979. Kun ei ollut varaa hankkia RF-generaattoria, piti itse väsätä jonkinlainen ja apua oli taas Practical Wireless lehdestä. Siinä oli projekti nimeltään VHF FM MULTITESTER joka esitettiin PW april 1979 lehdessä. Kun testasin paikalla oleva kide, 8,7111 MHz, niin 18:s yliaalto antoi 156,800 MHz joka on meriradion kutsu- ja hätäkanava (16). Vielä 45:s yliaalto 392,00 MHz oli voimakas ICOM R7000 radiossa. Multitesterillä on 4 eri toimintoa: Rx, Crystal, Tx output (1W ja 10W) ja Deviation. Ihan hyvä instrumentti kun on säädetty oikein. LGL
