Normaali aihe QQE03/12 vahvistin protoilua (Luettu 1680 kertaa)
Sami K
Full Member
***
Poissa



Viestejä: 171
QQE03/12 vahvistin protoilua
06.05.2023 klo 15:40:53
Tulosta viesti
Tuli ensimmäinen fixed bias vahvistin rakennettua. Päätemuuntaja on 8kohm->8ohm kuorma.
Mittaus tuloksia: 1kHz 10W/2,3% säröllä. 20-100Hz keskiarvo teho n.8,4W/2,6% säröllä.
Tuli myös kokeiltua katodivastus biasointia, mutta ei päästy näihin teho/särö arvoihin.


Sivun alkuun

IP kirjattu

Sami K
Full Member
***
Poissa



Viestejä: 171
Re: QQE03/12 vahvistin protoilua
Vastaus #1 - 19.05.2023 klo 21:03:59
Tulosta viesti

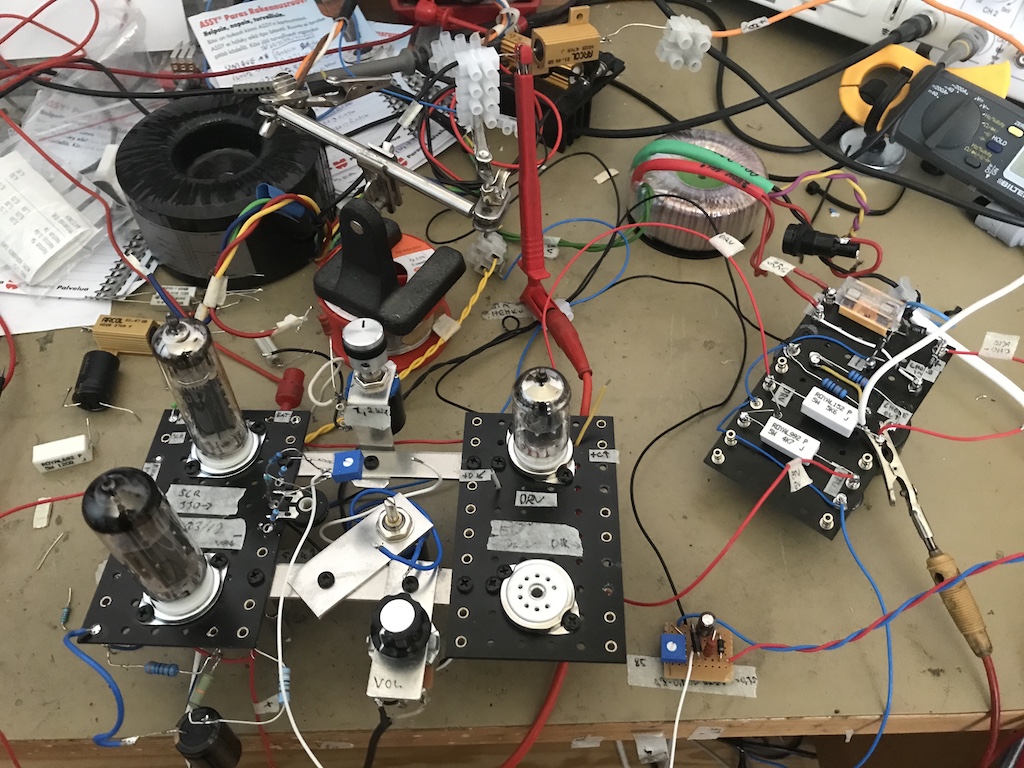

Tämä on yksi kanavainen vahvistin. Etuasteena on ECC81 ensimmäinen puolikas ja toinen on vaiheen kääntäjä. Kuvassa vasemman alanurkan putki on EL84 jolla on tehty suojahilan jännite n.200V. Ja tuohon yhteen tyhjään kantaan tulee jakosuodinputki ECC88.
Tehdään uudet mittauksen kunhan 10k päätemuuntaja saapuu…
Ja sitten olisi tarkoitus tehdä poweri putkitasurilla.

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2665
Sijainti: Perniö
Re: QQE03/12 vahvistin protoilua
Vastaus #2 - 20.05.2023 klo 18:08:55
Tulosta viesti
Laita kytkentäkaaviota näkyviin, niin voidaan kommentoida paremmin.

Sivun alkuun

IP kirjattu

Sami K
Full Member
***
Poissa



Viestejä: 171
Re: QQE03/12 vahvistin protoilua
Vastaus #3 - 21.05.2023 klo 10:29:53
Tulosta viesti
Tässä kytkis ja tämä proto on kasattu osista mitä oli "hyllyssä"

QQE03_12_vahvari.pdf ( 201 KB | 239 latausta )
Sivun alkuun

IP kirjattu

Sami K
Full Member
***
Poissa



Viestejä: 171
Re: QQE03/12 vahvistin protoilua
Vastaus #4 - 21.11.2023 klo 17:28:31
Tulosta viesti
Palataan tähän projektiin.

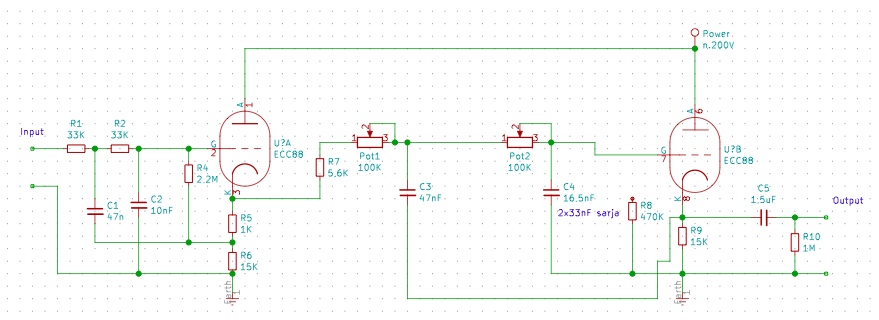

Tähän olisi tulossa jakosuodin eteen jonka tein viime kevään.

Mittailin jännitteitä jakosuotimen anodit oli 207V, ensimmäinen katodi 3 1k ja 15k vastusten välistä 8V ja katodi 8 en mitannut, muttu kevään mittaukset oli k3 7,7V ja k8 3,5V. Ja Ltspice näyttää myös suunnilleen samanlaisia jännitteitä.

Turrent levy kävi ylösalaisin kun vastuksia vaihdoin driveriin.
Ja sen jälkeen mittailin jänniteitä ja jakosuotimen anodit oli 195V, K3 olikin n.52V ja K8 n.61V. Jakosuotimen osiin en puuttunut ja kokeiltu toisella putkella sama juttu.
Mikähän juttu tässä nyt on jota en hoksaa...?
