Erittäin kuuma aihe (Enemmän kuin 25 vastausta) Hobbymat MD65 sorvin korjailua & modernisointia (Luettu 22749 kertaa)
Hannu Nieminen
Full Member
***
Poissa


SRHS #145

Viestejä: 195
Sijainti: Nuijamaa
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #30 - 14.02.2022 klo 15:48:58
Tulosta viesti
Radiohäiriöiden pienentämiseksi vaihda moottorikaapeli suojattuun kaapeliin esim. GAMAFLEX JZ CY 4X1,5 K500 ja maadoita kaapelin vaippa 360° maadoituksella holkkitiivisteisiin
« Viimeksi muokattu: 14.02.2022 klo 16:47:55 Kirjoittaja Hannu Nieminen »
Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #31 - 23.02.2022 klo 02:26:44
Tulosta viesti
Lumitöiden lomassa sorviprojektikin edistybyt hieman.

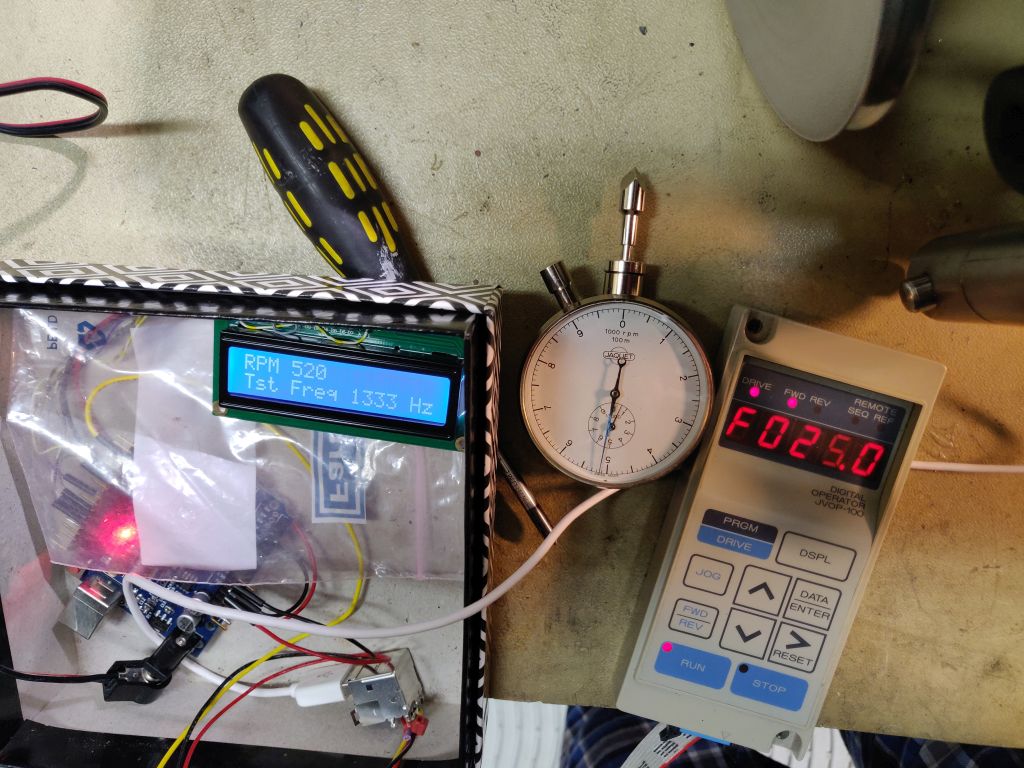

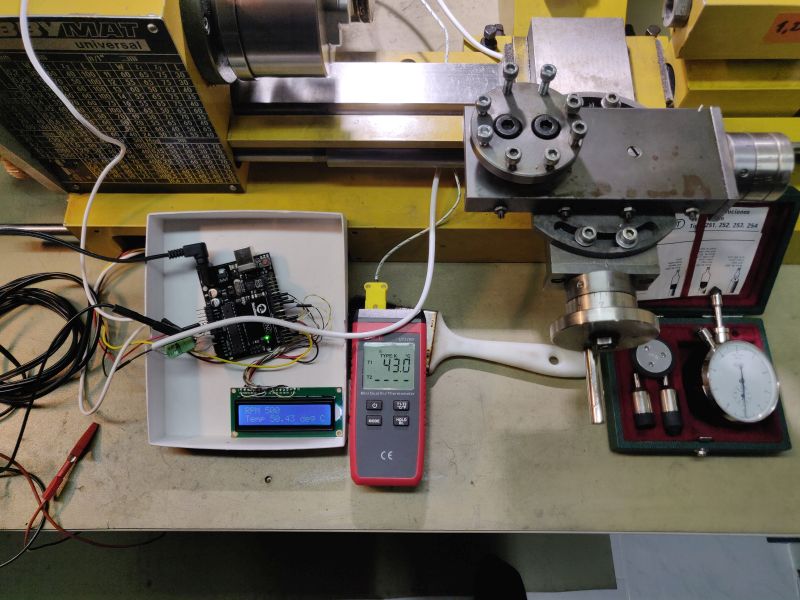

Kierroslukumittari syntyy Arduino UNO alustalle. Tässä proton kokeilua. Moottorin lämpömittaus mahdollisesti yhdistyy samaan systeemiin.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #32 - 23.02.2022 klo 02:33:35
Tulosta viesti

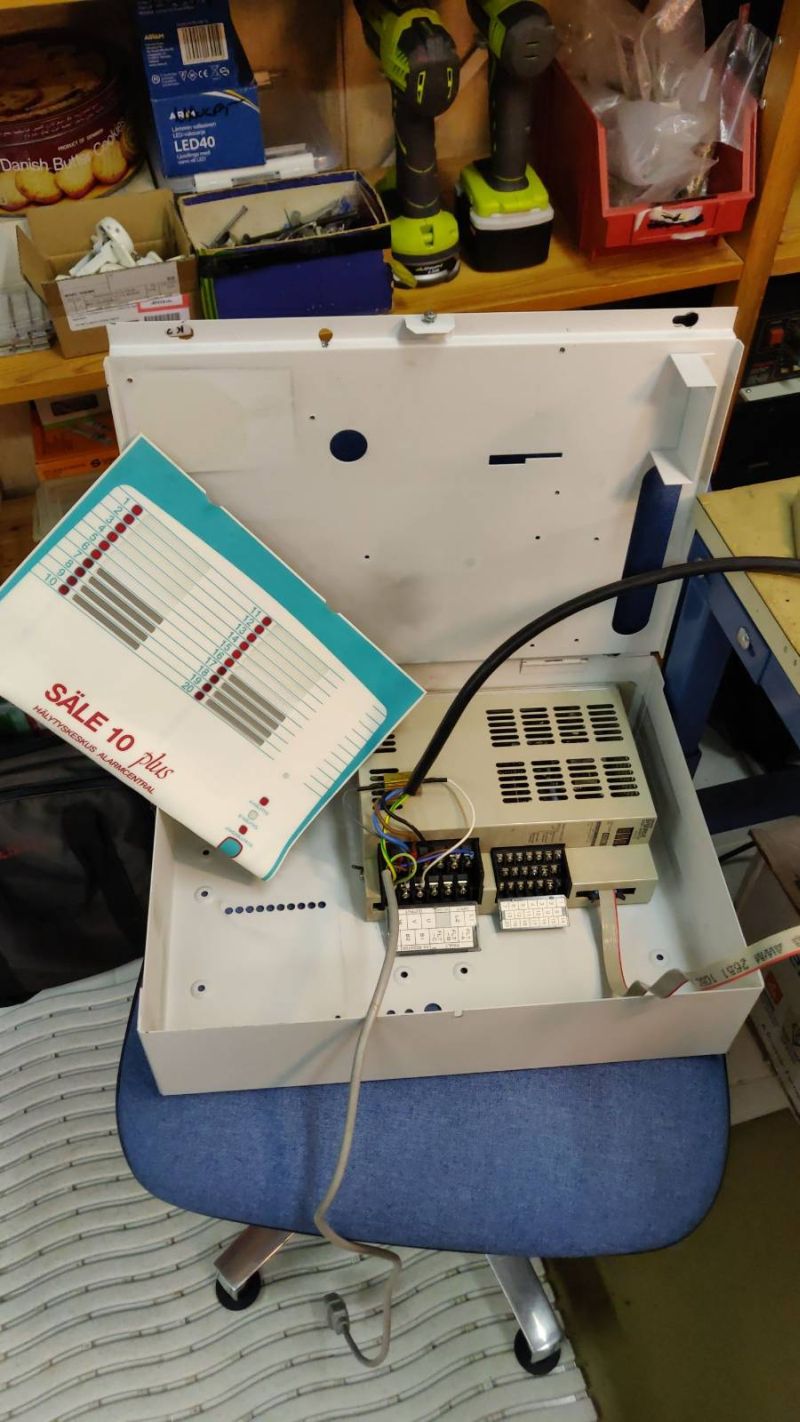

Roskikset on hyvä source tavaralle. Juuri kun mietin miten taajarin koteloisi niin, että se olisi suojassa mahdollisesti lebtäviltä sorvilastuilta niin eräässä roskiksessa pilkotti sopivalta näyttävä lodju. Laatikko ollut jonkinlainen LVI hälytyskeskus. Sisukset vaan mäkeen ja Omronia sovittelemaan lootaan.

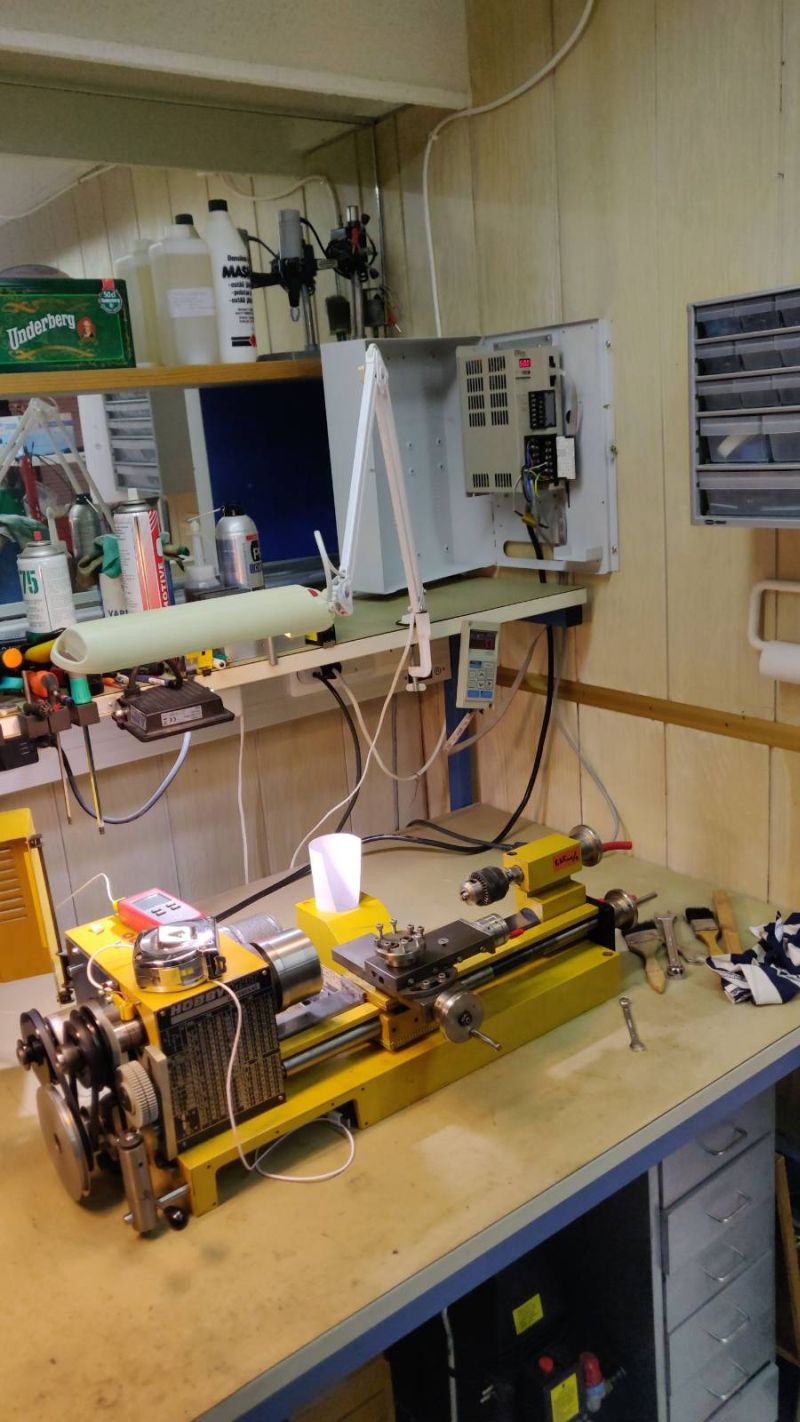

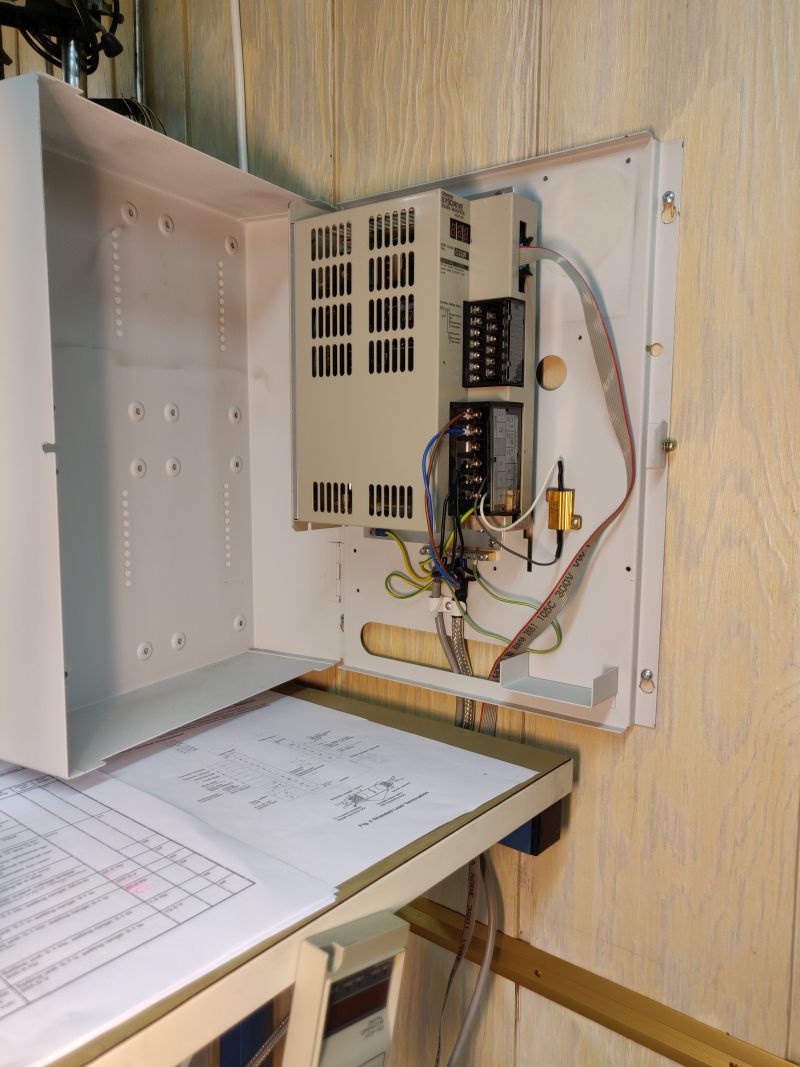

Sorvipöydän seinästä löytyi hyvä paikka systeemille.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #33 - 23.02.2022 klo 02:40:56
Tulosta viesti

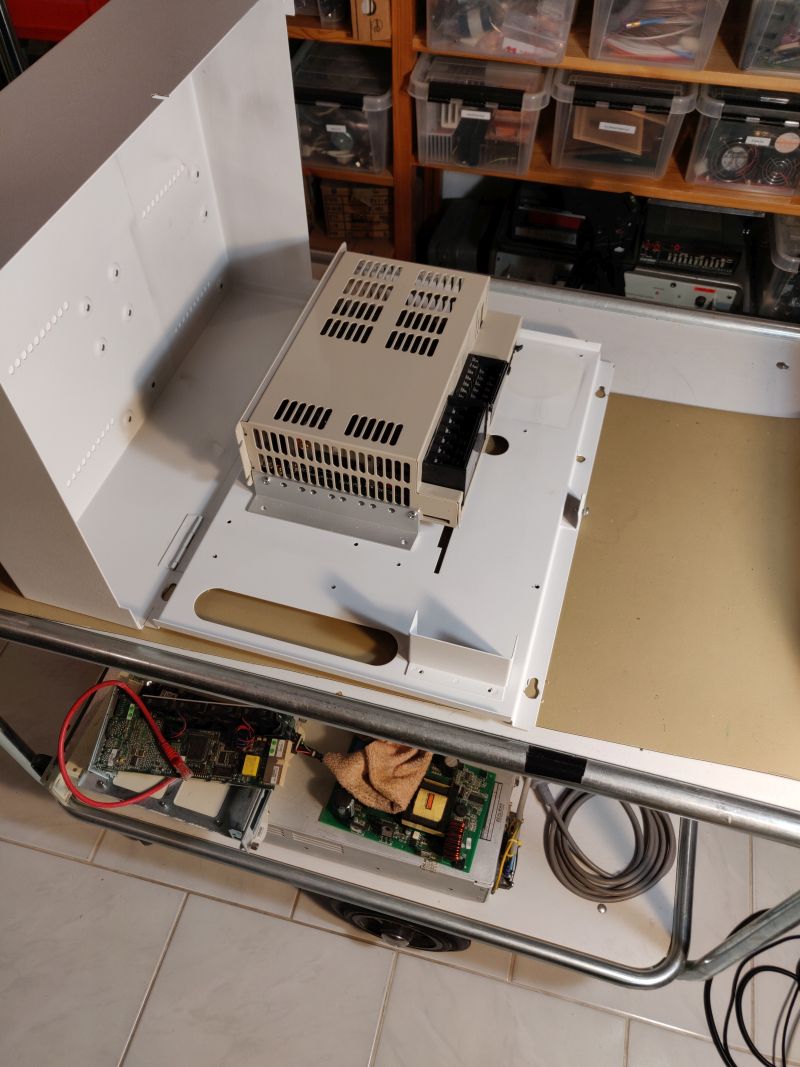

Invertterille piti rakentaa tollaset jalat jotta sai sen kotelon pohjalevyyn kiinni.

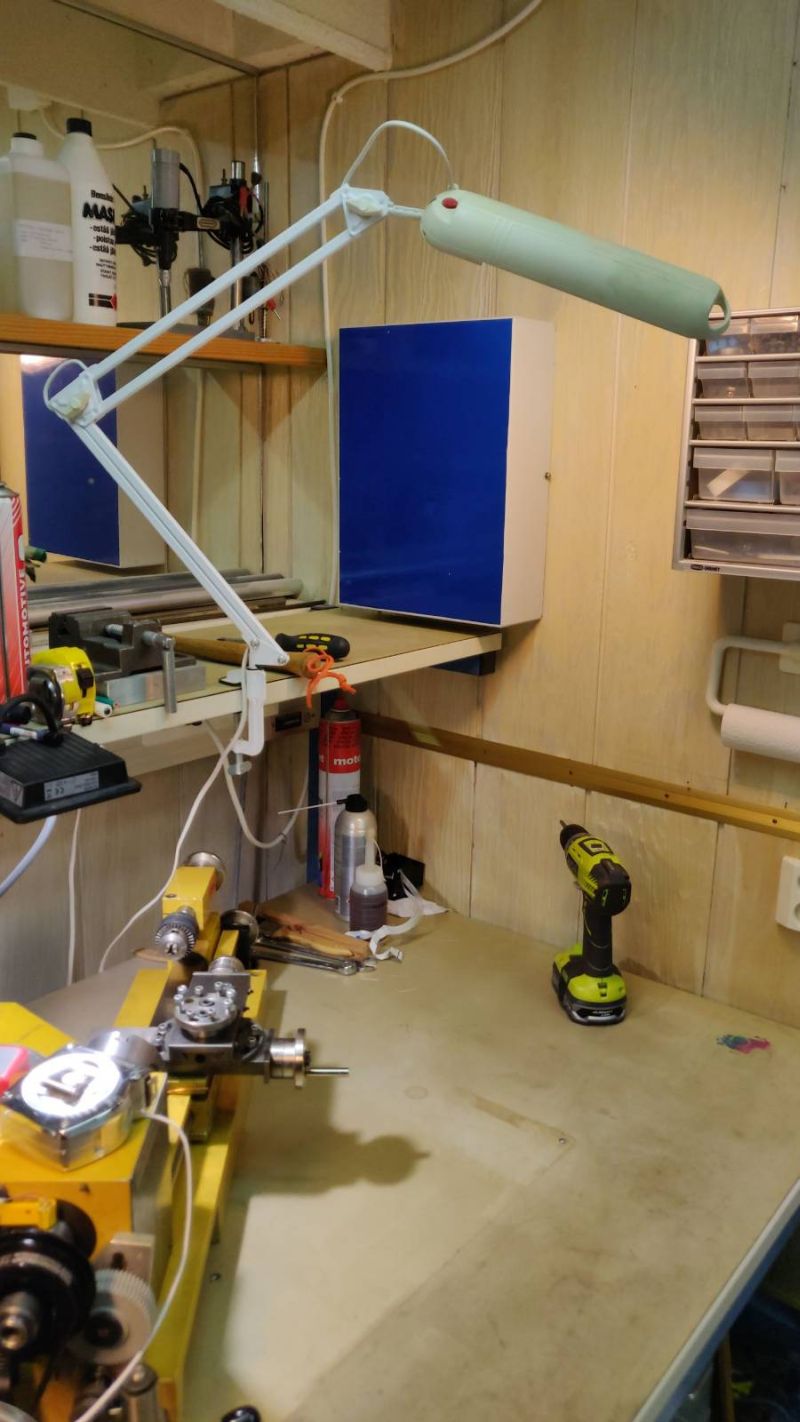

Hälytyskeskus kun ollut niin laatikon etuseinä oli täynnä ledien ym reikiä. Peitoksi löytyi sopiva pala paksua (0,5mm) tarrakalvoa. Väriä tosin ei voinut valita kun muuta ei ollut.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #34 - 23.02.2022 klo 02:48:35
Tulosta viesti

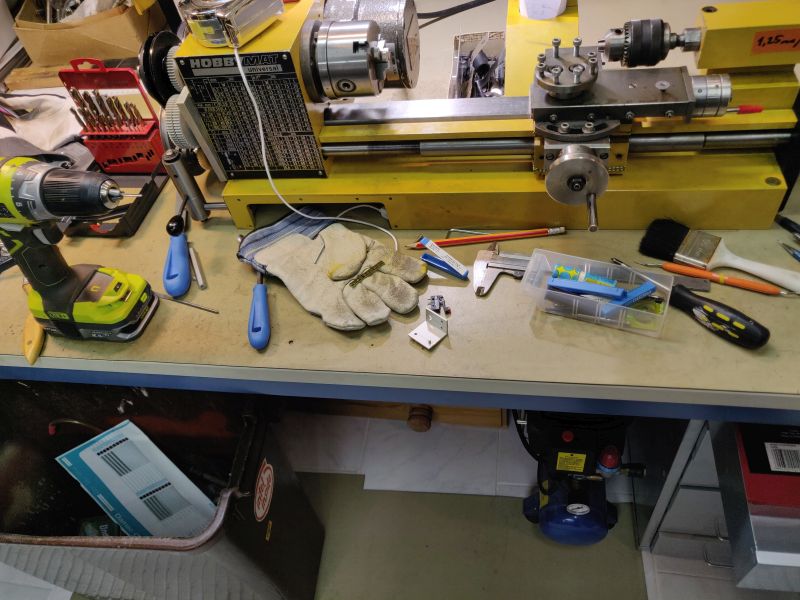

Nyt kun on invertteri ja siinä jarru niin mieleen tuli rakentaa syötölle raja/turva kytkimet. Hyvä tohelointiturva, että ei vahingossa aja pakkaan. Ensimmäinen kierteen sorvaus yritys myös osoitti, että automaatti pysäytyksestä halutussa kohdassa olisi hyötyä.

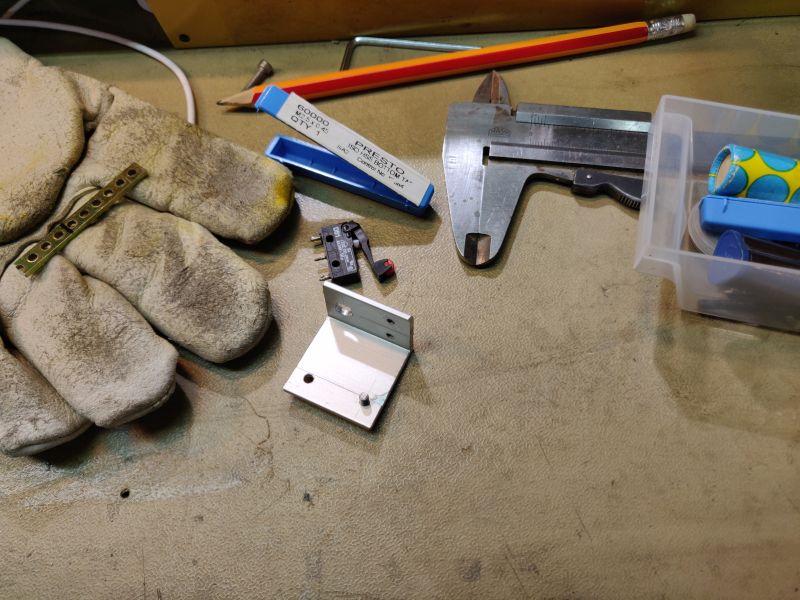

Plaani lähti rakentumaan kuvassa näkyvän syöttöruuvin päällä olevan suojakiskon ympärille. Mielessä pyöri ensin 3D-osa, mutta invertterin jalka-alumiinia hypistellessä suunnitelma muuttui. Alumiini L-profiilista sai helposti tehtyä tukevan ja tarkan pitimen mikrokytkimille.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #35 - 23.02.2022 klo 02:53:54
Tulosta viesti

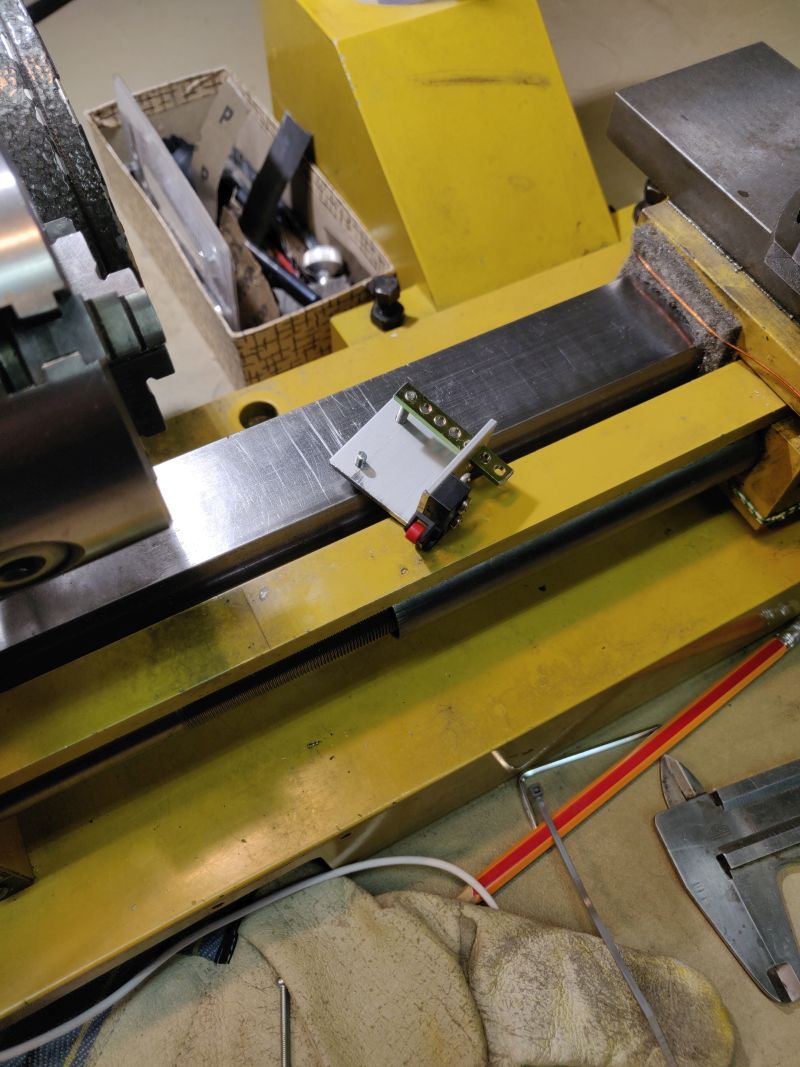

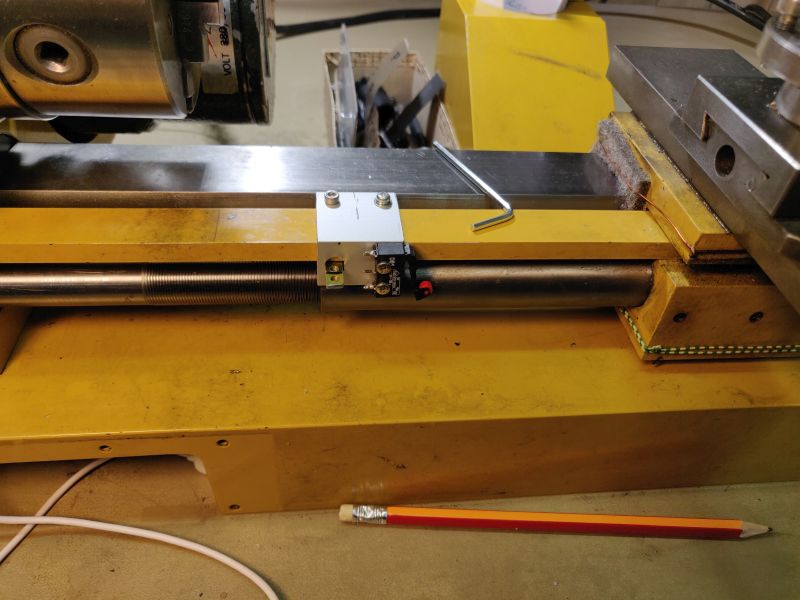

Ohjuriruuvi mikä viilalla tarkkaan mittaan. Paikalleen lukitus reikäraudan pätkällä ja M3 kuusioruuvilla. Sopivia nuppeja kun ei löytynyt niin tuo sisäkuusioruuvi/avain vaikutti seuraavaksi kätevimmältä. Tässä sorvissa lisäksi kaikki muutkin lukitukset on sisäkuusioruuveilla.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #36 - 23.02.2022 klo 02:57:30
Tulosta viesti

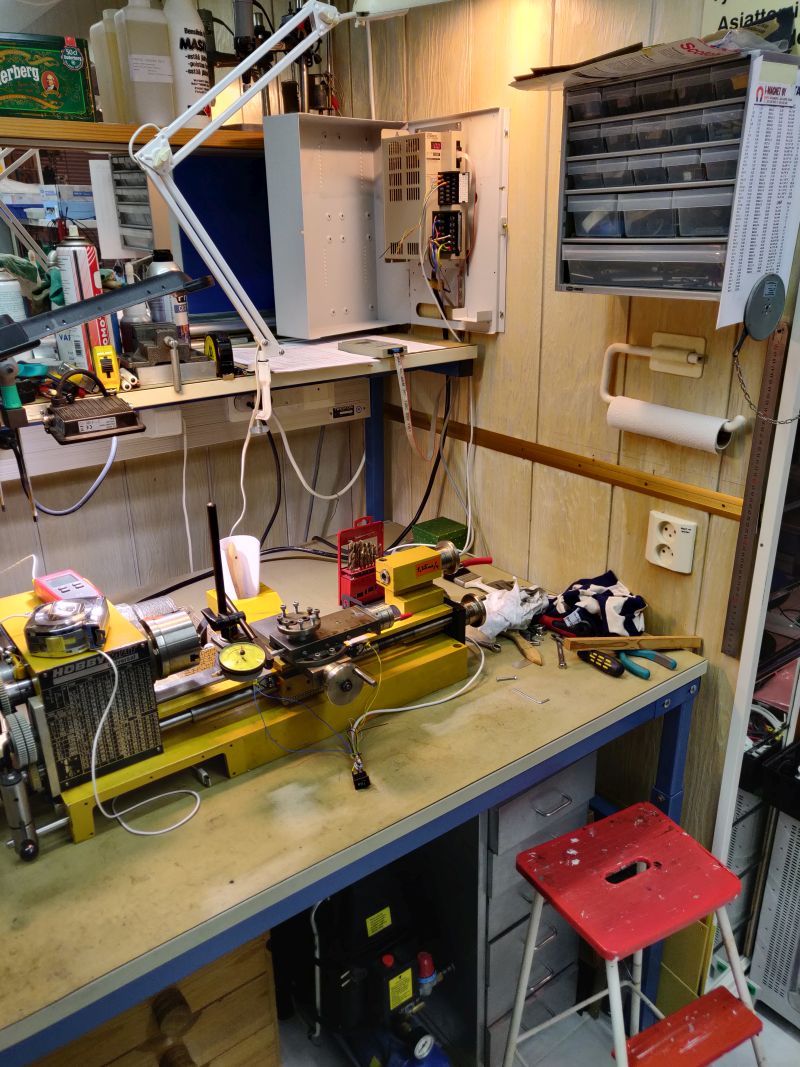

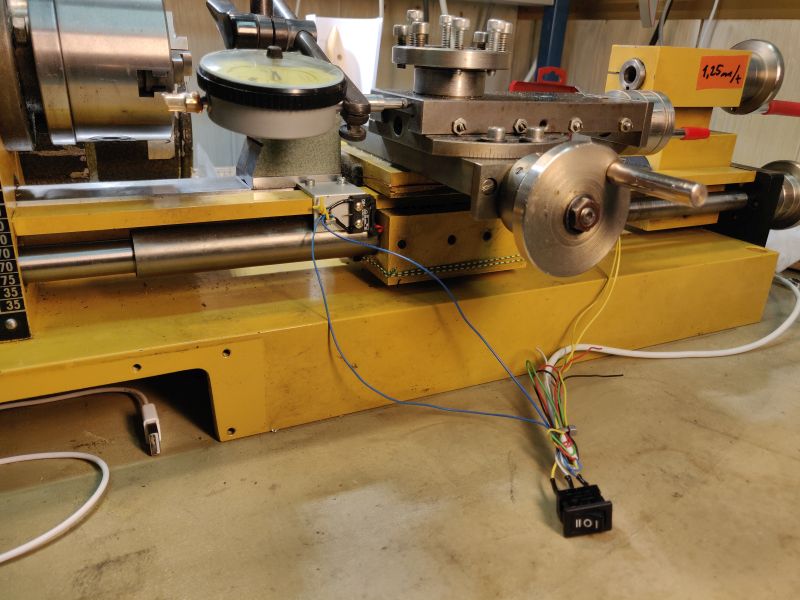

Kytkimet kiinni, testikytkentä ja invertterin koodaus kytkinohjaukselle ja testaamaan toimintaa. Siirtely ja paikalleen lukitus toimii paremmin kuin odotin.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #37 - 23.02.2022 klo 03:05:15
Tulosta viesti

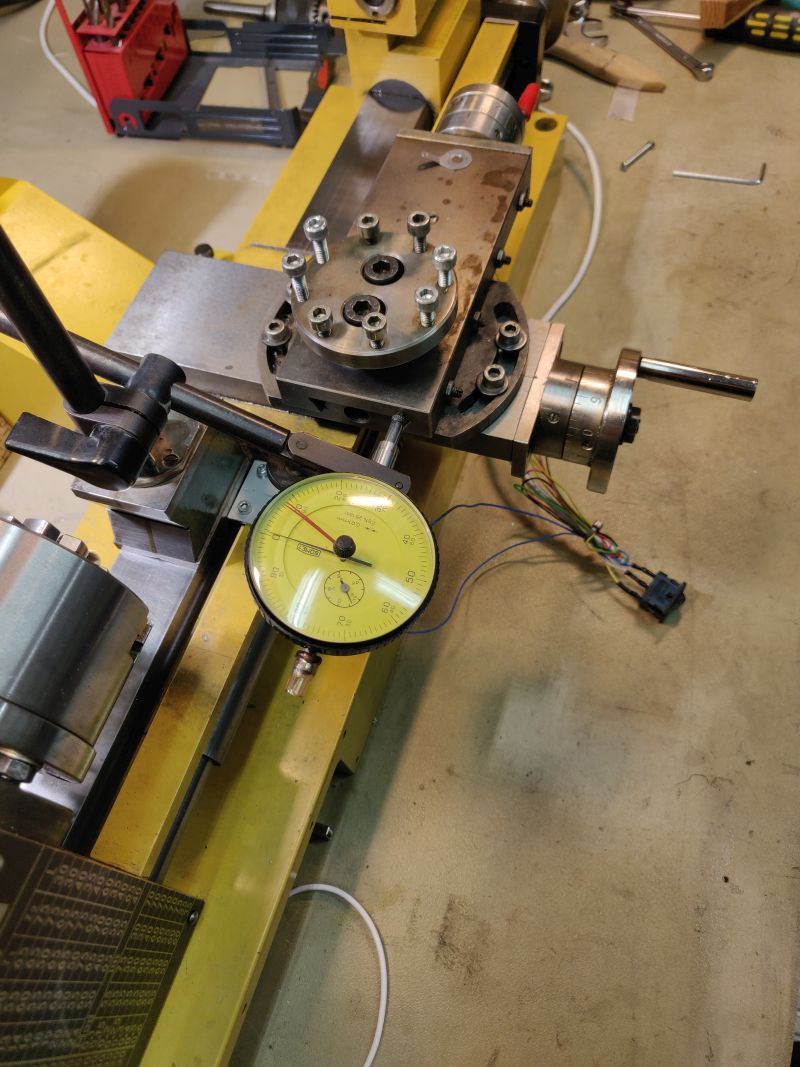

Ajelin syöttöä rajaa vastaan eri nopeuksilla ja katsoin heittokellolla toistojen tulokset. Tässä kokeessa syötön nopeus oli 1,25 kierteen nousun nopeus eli aika iso.

Samalla nopeudella toistot asettuvat kahdesta viiteen sadasosan sisään. Reilu nopeuden muutos siirtää pysähtymiskohtaa muutaman kympin. Tällä ei ole merkitystä koska jokainen työ tehdään aina samalla kierrosnopeudella.

Jatkuu käyttökytkimien ja mittareiden asennuksella.

Sivun alkuun

IP kirjattu

VjpA
God Member
*****
Poissa


SRHS

Viestejä: 2683
Sijainti: Vantaa
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #38 - 23.02.2022 klo 19:19:43
Tulosta viesti
Onkos tossa sorvissa ollut/on jyrsinpää, sulla näyttää olevan paperiarkki kiinnityskohdan reiässä?

t. // Jukka
Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #39 - 23.02.2022 klo 20:48:54
Tulosta viesti
Joo, on BFE65 jyrsin. Saattaa jossain aiemmissa kuvissa näkyäkkin. Nyt on vaan irti, että on helpompi painia tuon sorvin kanssa. Sorvi painaa noin 50kg ja jyrsinosa saman verran lisää.

Sivun alkuun

IP kirjattu

Hukkis
Senior Member
****
Poissa


SRHS

Viestejä: 446
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #40 - 24.02.2022 klo 00:53:57
Tulosta viesti
Jos ilmenee tarvetta vaihtaa tuo moottorin johdin, niin minulta voisi löytyä suunnilleen linkin mukaista kaapelia jokunen metri.

https://www.tsp.fi/fi/tuote/v47918511/40311116/hf-ohjauskaapeli-hmh-c-jz-4x0-75/...

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #41 - 24.02.2022 klo 19:19:28
Tulosta viesti
Kiitos tarjouksesta. Kaapeli on jo hommattu tosin vielä matkalla. Palataan asiaan jos posti hävittää tämän.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #42 - 02.03.2022 klo 20:55:18
Tulosta viesti

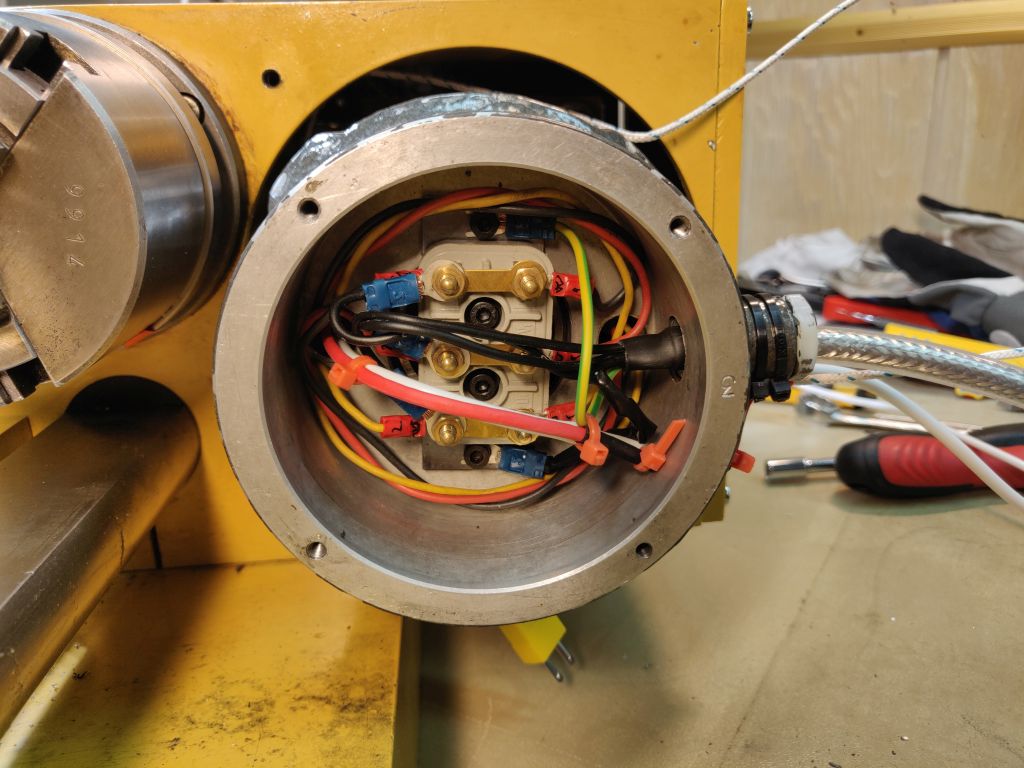

Projekti ollut vähän hitaalla. Suojattu invertteri - moottori kaapeli saatu ja asennettu. Kytkennässä oleellista on, että vaippa on mahdollisimman lyhyellä hännällä kiinni moottorin ja invertterin rungossa. Häiriöt hävisivät tai ainakin painuivat näkymättömiin.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #43 - 02.03.2022 klo 21:01:07
Tulosta viesti
Samalla aukaisulla tuli moottoriin asennettua K-tyypin termoparin lisälsi myös NTC vastus lämpöanturi. Tarkoitus käyttää sitä lopullisessa lämpö / kierroslukunäytössä kunhan piirikortit tulevat. Pitää vielä parantaa NTC linearisointi / skaalaus laskentaa. 25 asteessa sama K-tyypin kanssa, mutta kohti 50 astetta erkanee muutaman asteen.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: Hobbymat MD65 sorvin korjailua & modernisointia
Vastaus #44 - 24.03.2022 klo 00:57:17
Tulosta viesti

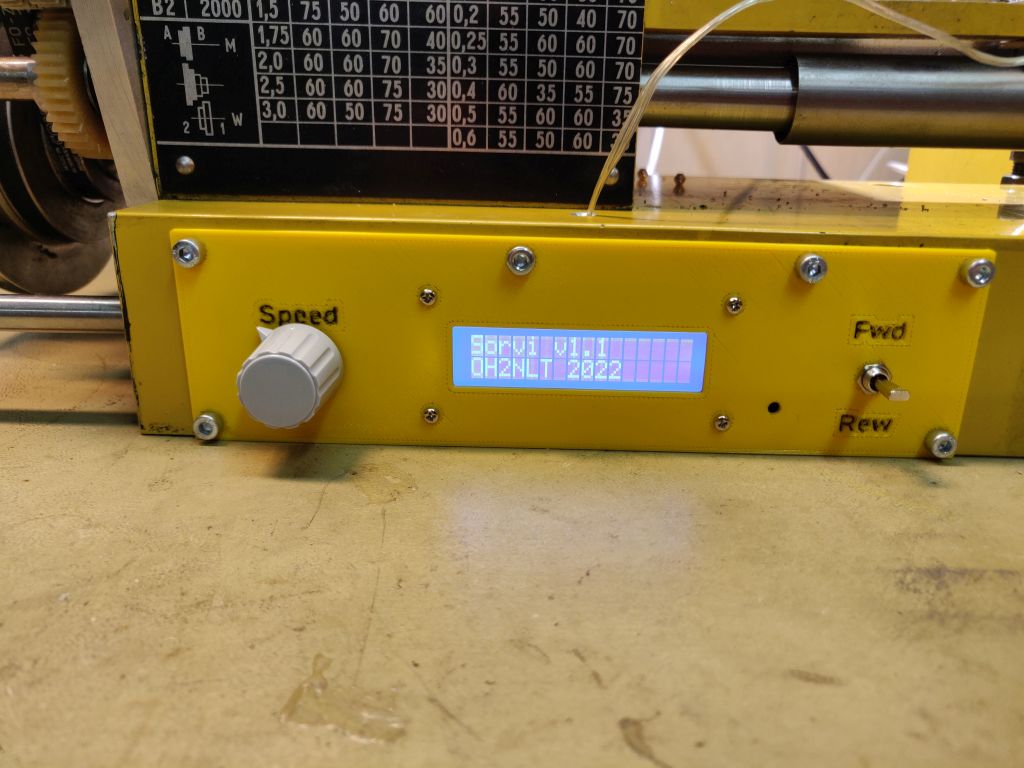

Vähän päivitystä.
Ensin ajankohtaan liittyvä asia. Rakenne tuli sopivasti Ukrainan väreihin. Keltainen etulevy ja sininen näyttä.

Väliin tuli toinen projekti mihin tein piirilevyn. Tässä projektissa ja sorvin rundimittarissa oli niin paljon yhteistä tavaraa ja ominaisuuksia, että tein piirilevyn mikä soveltuu molempiin tarpeisiin. Tässä linkki tuohon toiseen projektiin jos kiinnostaa tutkia.

https://forums.offipalsta.com/showthread.php?t=167463

Sivun alkuun

IP kirjattu
