2SC931 transistori
25.12.2023 klo 21:20:39
Tulosta viesti
Mikähän transistori korvaisi 2SC931 trankun että olisi sama pin outkin?
Tai jos jollain löytyy 4kpl noita tai kantajärjelstelyltään vastaavia niin saa tarjota.

Sivun alkuun
Facebook
IP kirjattu

Urkki
God Member
*****
Poissa


Pitkänlinjan radioharrastaja

Viestejä: 630
Re: 2SC931 transistori
Vastaus #1 - 26.12.2023 klo 13:11:29
Tulosta viesti
Aika vähän löytyy dataa ko. transistorista verkosta tai kirjallisuudesta. Edes ECAn kirjassa ei ole kotelointia eikä jalkajärjestystä. Mikä kotelointi siinä on? Saisko kuvan?

Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1354
Re: 2SC931 transistori
Vastaus #2 - 26.12.2023 klo 14:09:32
Tulosta viesti

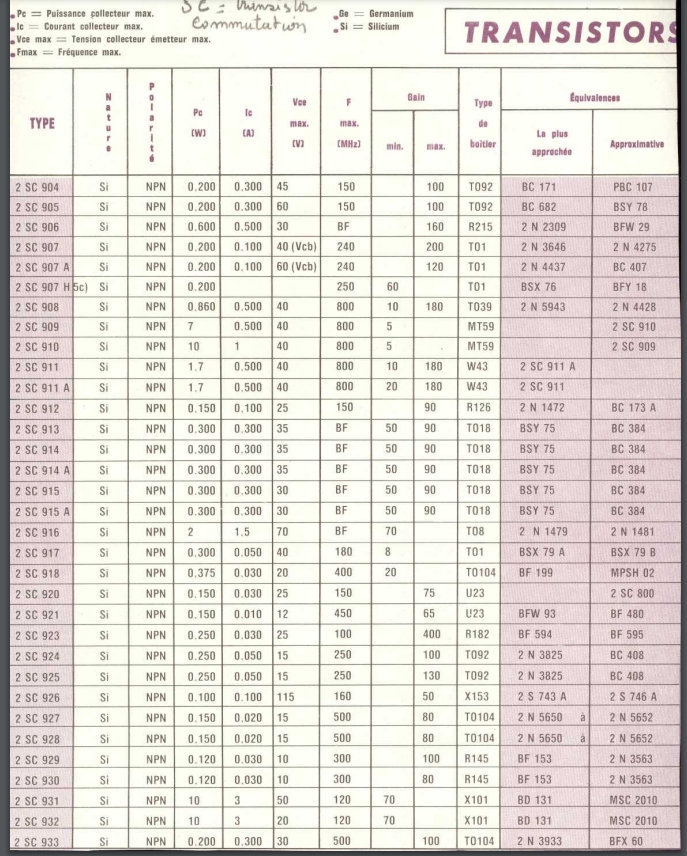

Juu, ei ole paljonkaan dataa 2SC931 trankusta mutta ECA:ssa sanotaan että mm BD241 olis sinnepäin mutta pinout on BCE kun 931:n pinout on CBE. Oheisena ranskalainen taulukko jossa sanotaan että lähin vastaava olis BD131 ja pinout ECB. Sekavia pinnejä!

LGL

Sivun alkuun

IP kirjattu

Urkki
God Member
*****
Poissa


Pitkänlinjan radioharrastaja

Viestejä: 630
Re: 2SC931 transistori
Vastaus #3 - 26.12.2023 klo 14:37:27
Tulosta viesti
ECA vrt band2 tarjoaa vaihtoehdoiksi BD785, BDX35, MJE240-242, 2SC3525. Lisämerkintänä "erilainen kotelointi"

Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1354
Re: 2SC931 transistori
Vastaus #4 - 26.12.2023 klo 15:50:48
Tulosta viesti
Varmaankin on eroja näissä kirjoissa. Minulla on saksalainen versio tuosta VRT-ECA-kirjasta eikä tiedot näissä ole täydellisiä.

LGL

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: 2SC931 transistori
Vastaus #5 - 27.12.2023 klo 10:43:30
Tulosta viesti
Tämmönen

https://www.web-bcs.com/transistor/tc/2sc/2SC931.php

Sivun alkuun
Facebook
IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: 2SC931 transistori
Vastaus #6 - 27.12.2023 klo 10:54:24
Tulosta viesti
Tuossa BDX35 trankussa olisi sama kantajärjestys ja näyttäisi Englannissa ainakin olevan saatavilla.

Sivun alkuun
Facebook
IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1354
Re: 2SC931 transistori
Vastaus #7 - 27.12.2023 klo 11:21:35
Tulosta viesti
BDX35 trankulla on sama pinout kuin BD131, eli ECB, kun 2SC931:n pinnit ovat CBE.

LGL

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: 2SC931 transistori
Vastaus #8 - 27.12.2023 klo 14:21:34
Tulosta viesti
No niinpä onkin.

Sivun alkuun
Facebook
IP kirjattu

Raimo Sjöberg
God Member
*****
Poissa


SRHS #313

Viestejä: 1565
Sijainti: Espoo
Re: 2SC931 transistori
Vastaus #9 - 27.12.2023 klo 18:02:58
Tulosta viesti
Minä olen ratkaissut vastaavan ongelman taivuttamalla kintut ylös ja kytkenyt sieltä johdonpätkillä printtiin.

Rami  OH1AYG - OH2AUS
Sivun alkuun
WWW
IP kirjattu

Urkki
God Member
*****
Poissa


Pitkänlinjan radioharrastaja

Viestejä: 630
Re: 2SC931 transistori
Vastaus #10 - 27.12.2023 klo 18:53:39
Tulosta viesti
Käännetään etsintä tuohon jalkajärjestykseen.
CBE pinnijärjestystä löytyy tosi harvasta BD-BDX npn-transistorista jos on seisovan mallinen transistori. Lähinnä vain BD371. Käännettyäkään versiota EBC ei oikein löydy seisovana em. sarjasta. Melkein joutuu jalkajärjestystä vaihtamaan johdotuksella tms. jolloin voi keskittyä ominaisuuksilta sinnepäin malliin.

Sivun alkuun

IP kirjattu

Urkki
God Member
*****
Poissa


Pitkänlinjan radioharrastaja

Viestejä: 630
Re: 2SC931 transistori
Vastaus #11 - 27.12.2023 klo 19:38:28
Tulosta viesti
Olisiko tuossa korvaava kotimaanmarkkinoilta? Vaikea sanoa kun ei tiedetä laitetta eikä käyttötarkoitusta mihin tuo tulee.

=hfe sinnepäin
=Tehonkesto
-Pikkuisen pienempi jännitekesto
-Pikkuisen pienempi maksimitaajuus
-Erilainen jalkajärjestys

https://www.triopak.fi/fi/tuote/2SD882
https://pdf1.alldatasheet.com/datasheet-pdf/view/77279/NEC/2SD882.html

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: 2SC931 transistori
Vastaus #12 - 28.12.2023 klo 22:34:55
Tulosta viesti
Trankut tulevat Harman Kardon 230A vahvistimeen.

https://stereonomono.blogspot.com/2015/05/harman-kardon-230a.html

Sivun alkuun
Facebook
IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1354
Re: 2SC931 transistori
Vastaus #13 - 29.12.2023 klo 10:24:51
Tulosta viesti

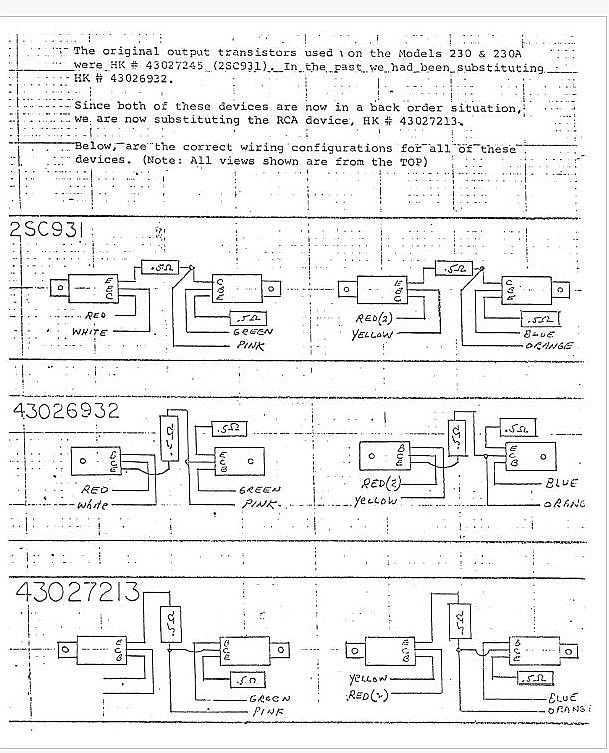

Jos käytettävissä on HK-230A-nmanuali niin kirjan lopussa on mainittu miten voidaan käyttää erilaisia päätetransistoreita.

LGL

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: 2SC931 transistori
Vastaus #14 - 01.01.2024 klo 07:26:49
Tulosta viesti
LGL. kirjoitti 29.12.2023 klo 10:24:51:
Jos käytettävissä on HK-230A-nmanuali niin kirjan lopussa on mainittu miten voidaan käyttää erilaisia päätetransistoreita.

LGL


Tämä oli hieno homma. En tuota maanuaalia ole jostain syystä saanut ladattua. Kiitos ja hyvät uudet Vuodet.
