Raimo Sjöberg God Member Poissa SRHS #313 Viestejä: 1561 Sijainti: Espoo	Re: ASA 1179T heräteostos Vastaus #30 - 27.04.2020 klo 17:52:09	Tulosta viesti
	Rihmaston kasvu riivaa monessa paikassa. Takavuosilta kun vielä leipätöikseni rassailin radiolaitteita, muistan kuinka Storno 9000-sarjan tukiasemien vastaanottimien keulilla ollut massiivinen helical-filtteri piti purkaa ja koota usein tämän ilmiön takia. Valukotelon 5:n lokeron putsaus paineilmalla, sen päälle ruiskaus PRF 7-78:aa ja uusi puhallus, käsittelyn jälkeen vika harvemmin uusiutui. Tuo valukotelo oli pintakäsitelty jollain metallilla, joka tykkäsi lähteä tällä tavalla itämään.

	Rami OH1AYG - OH2AUS
	WWW IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos Vastaus #31 - 27.04.2020 klo 19:41:50	Tulosta viesti
	Myös hopea ja menneessä maailmassa käytetty cadmium kasvattaa viiksiä. https://nepp.nasa.gov/whisker/other_whisker/index.htm Tässä vielä erikseen AF114 ruumiinavaus. https://nepp.nasa.gov/whisker/anecdote/af114-transistor/2005-Brusse-tin-whiskers...
	« Viimeksi muokattu: 27.04.2020 klo 19:58:45 Kirjoittaja OH2NLT »

	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / tinaviikset Vastaus #32 - 28.04.2020 klo 01:28:12	Tulosta viesti

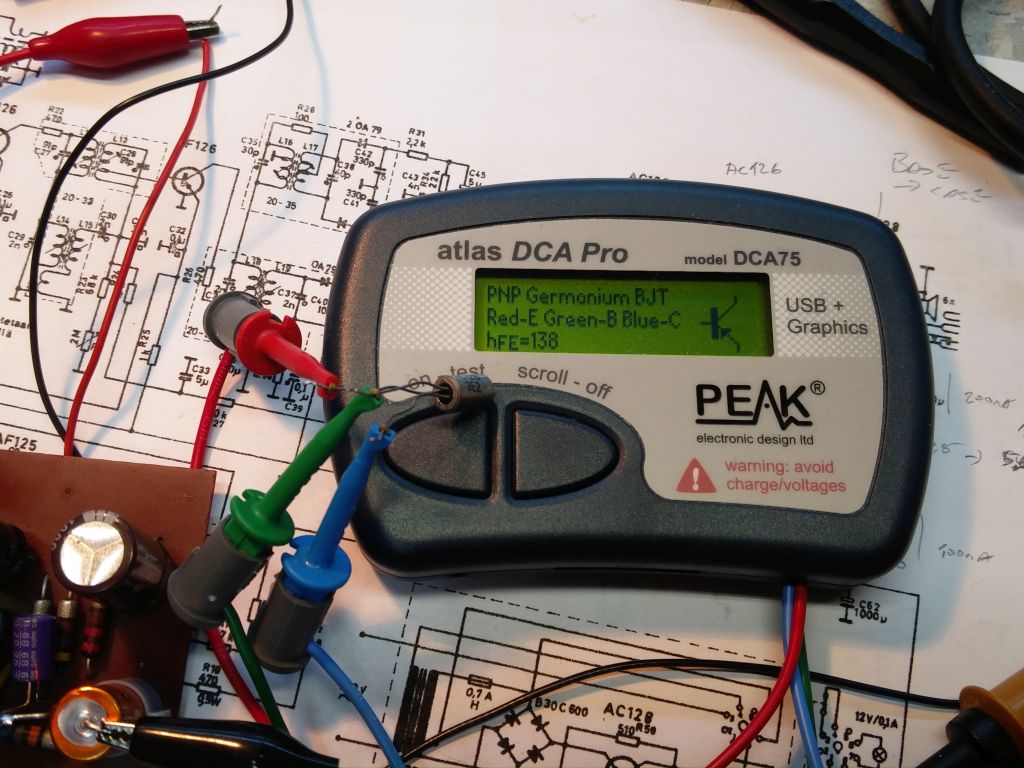

	Aloitetaan kakkosen tarina trankusta ja tina (tai muu metalli) viiksistä. Korjausjutut tulee myöhemmin, mutta pääteasteesta löytyi AC126 trankku missä E-C näytti oikosulkua. Korjauksen jälkeen jälleen konjakki-tuumailua. B-E ja B-C kynnykset näyttivät normaaleilta. Päätin kokeilla onko kyse viiksistä. EBC yhteen. Tämän ja kuoren väliin konkasta 16V. Virtamittari ei edes heilahtanut, mutta tuloksena oli toimiva transistori. Eli kyllä tämä ilmiö vaivaa AC-sarjaakin. Valmistajasta en tiedä.

	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / kakkonen yton alle Vastaus #33 - 28.04.2020 klo 01:31:18	Tulosta viesti

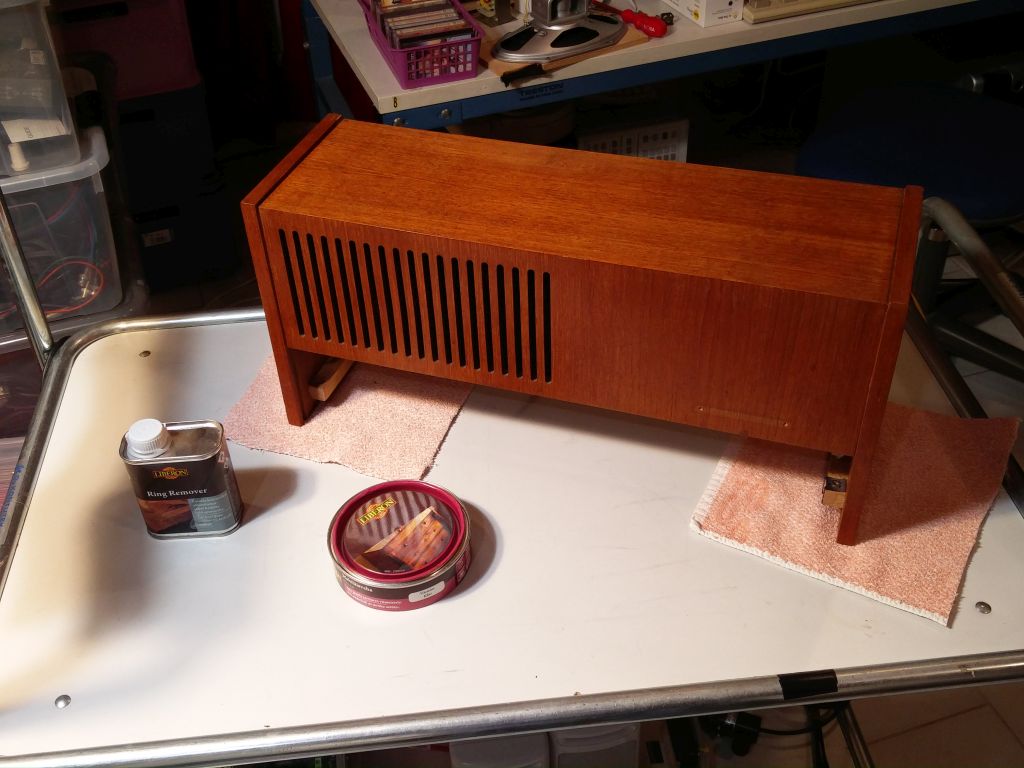

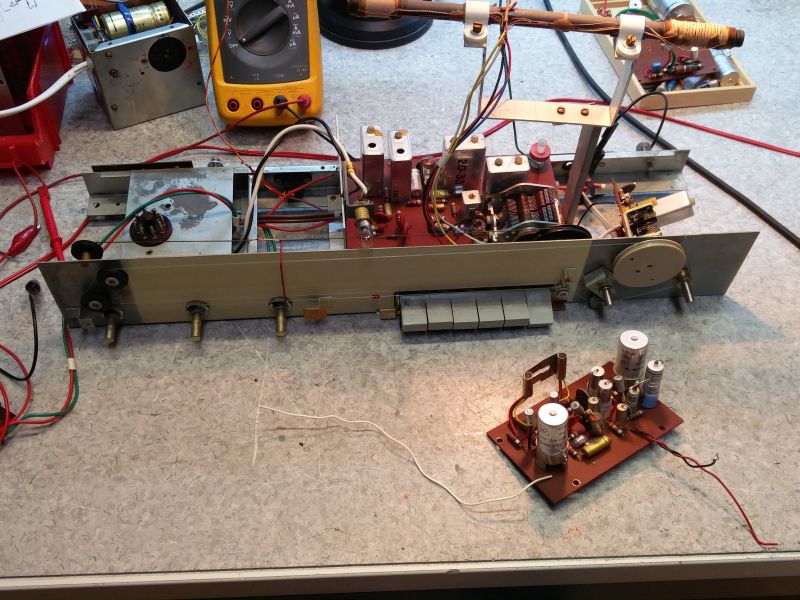

	Tämän illan homma ollut toisen 1179T:n remontin aloitus. Kotelon puuosien kunnostus ja vianhaku. Ensihavainnot oli, että vehje otti reilusti lepovirtaa 70-80mA. Virittimestä näkyi skoopilla elämää, mutta audio mykkä.

	kakkonen_remonttiin.jpg ( 125 KB \| 245 latausta ) kakkonen_puutyot.jpg ( 107 KB \| 250 latausta )
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / kakkonen Vastaus #34 - 28.04.2020 klo 01:36:29	Tulosta viesti

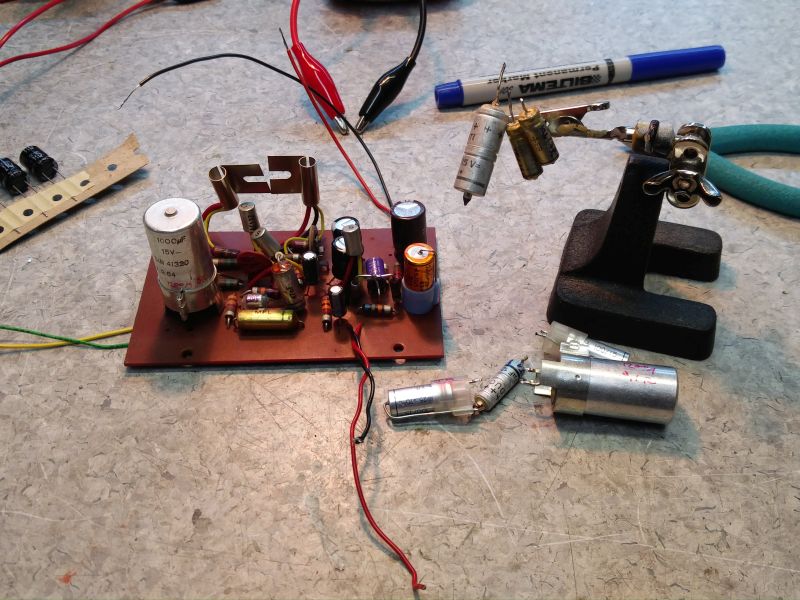

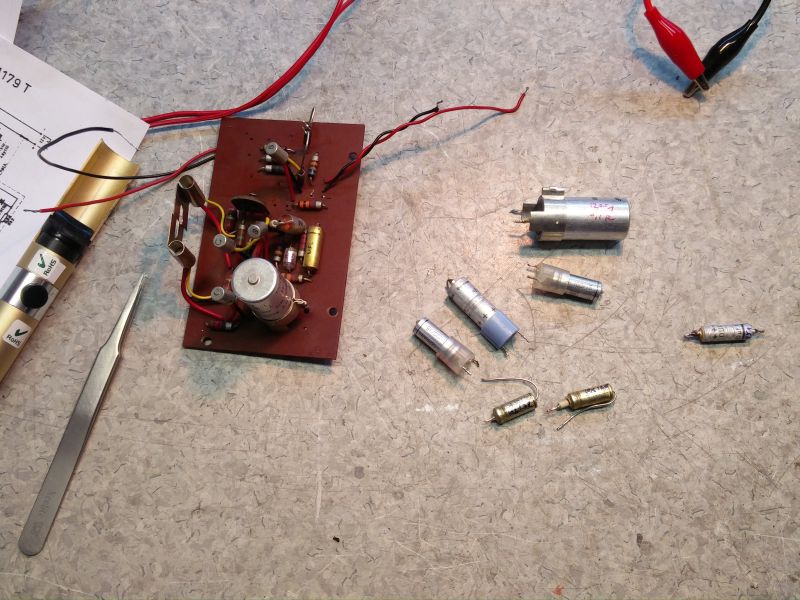

	Pääteaste irti ja tutkimaan. Mittailin ensin konkat. Vähän yllättävästi kaikki näytti mittauksessa ehjiltä. 100uF ROE konkissa ESR isohko. Visuaalinen tutkimus kuitenkin paljasti, että ehtoo puolella ollaan. Vaihdoin kaikki irroitetut. Kaiutinkonkka jäi paikalleen kun paikallaan mitattuna ja ulkoisesti näytti virheettömältä.

	kakkonen_konkkajumppa.jpg ( 113 KB \| 241 latausta ) kakkonen_konkat.jpg ( 117 KB \| 240 latausta )
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos Vastaus #35 - 28.04.2020 klo 01:39:50	Tulosta viesti

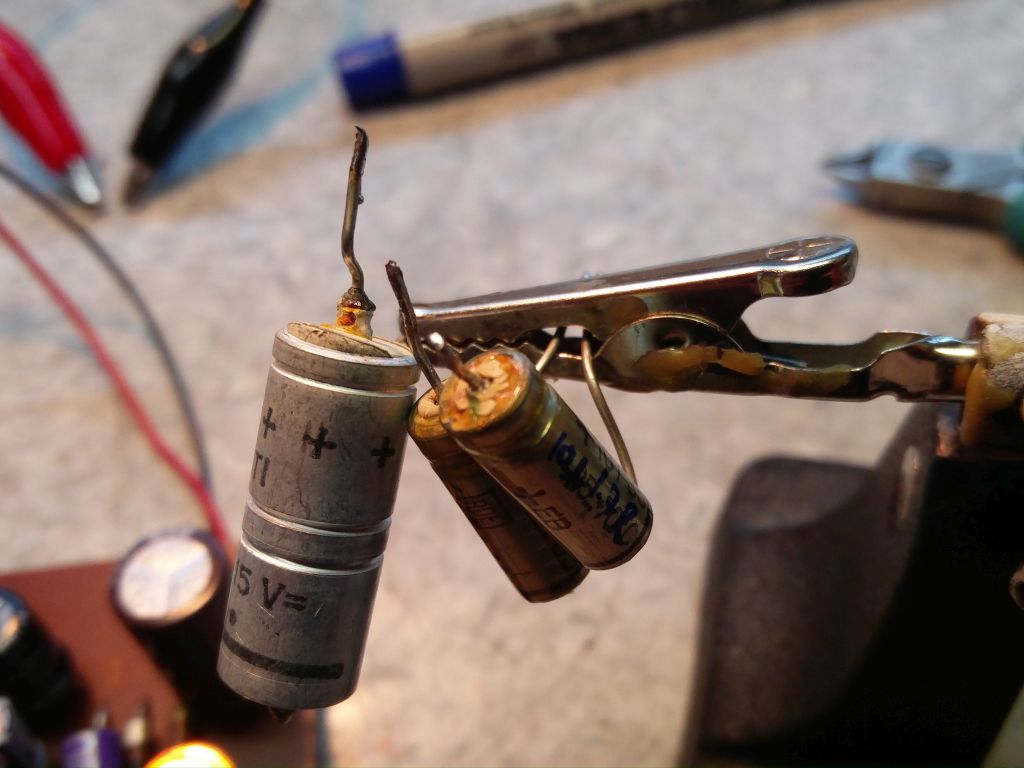

	Tässä vielä lähikuva kuolemaa tekevistä konkista.

	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / kakkonen Vastaus #36 - 28.04.2020 klo 01:44:38	Tulosta viesti

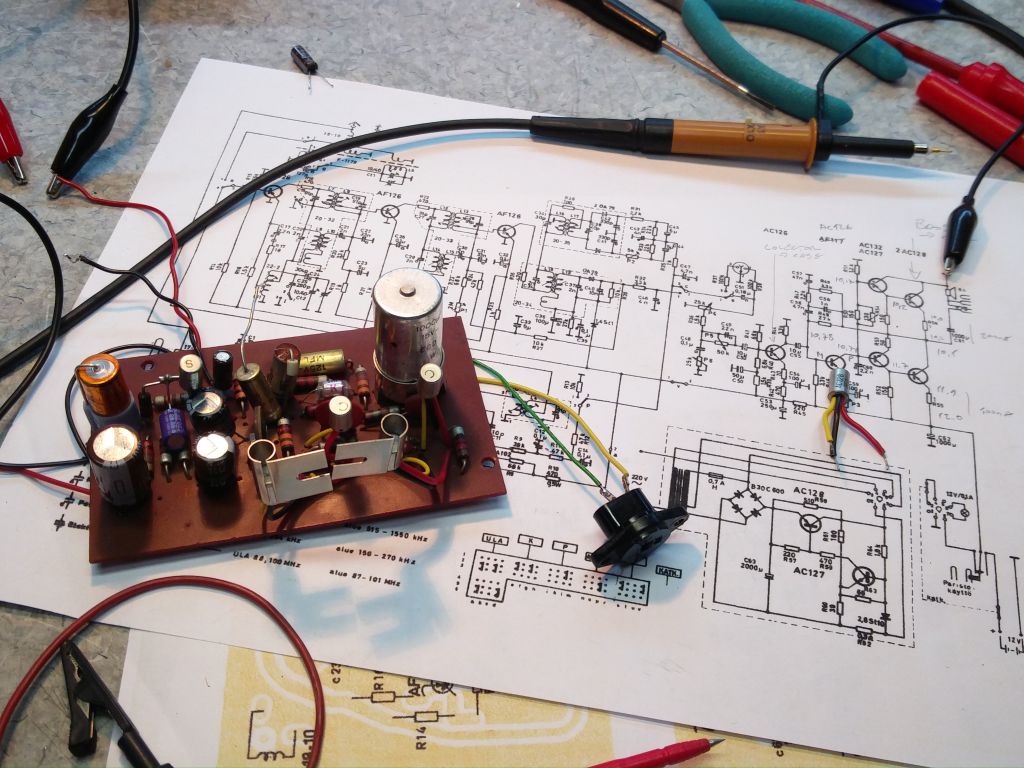

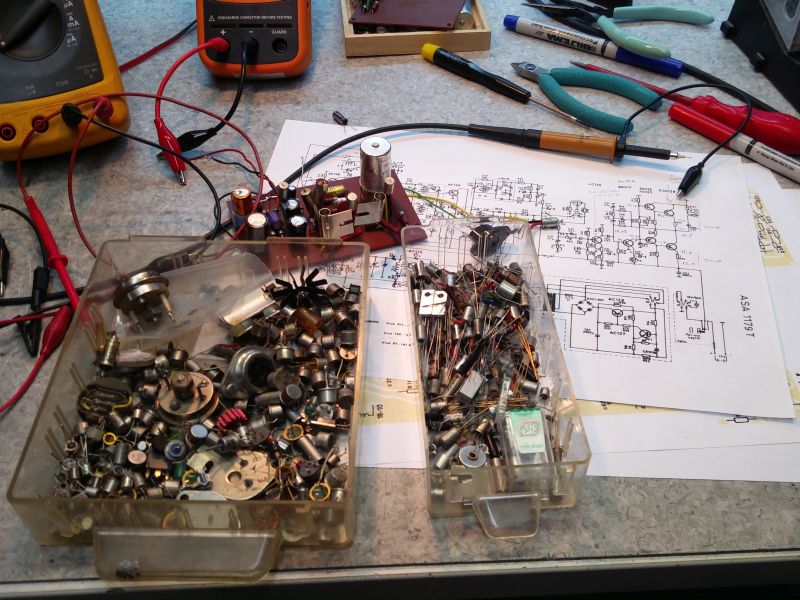

	Mittailun ja tuumailun jälkeen vika löytyi. Audioasteen toinen trankku kaaviossa merkitty AF117:kaksi, mutta kortilla AC126 E- C oikosulussa. Pääteasteen toimintapiste perseellään ja ei signaalia. Germaanium varasto on aika huono, mutta sattumalta sieltä löytyi jotain hommaa varten hankittu Uraltone AC126.

	kakkonen_risa_trankku_loytyi.jpg ( 171 KB \| 253 latausta ) kakkonen_germaniumvarastolla.jpg ( 127 KB \| 248 latausta )
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / kakkonen Vastaus #37 - 28.04.2020 klo 01:46:17	Tulosta viesti

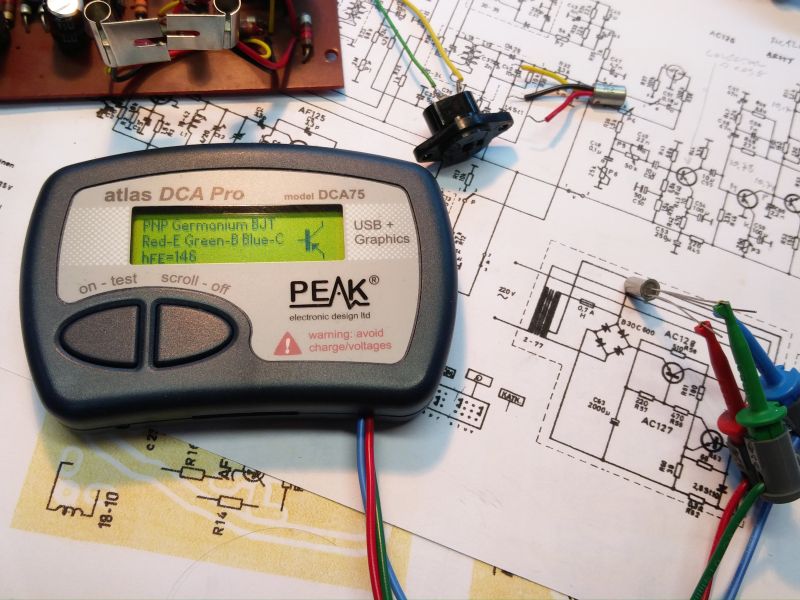

	Parametrit näytti suunnilleen siltä miltä pitääkin. Trankku kiinni ja mittaamaan.

	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / kakkonen Vastaus #38 - 28.04.2020 klo 01:50:11	Tulosta viesti

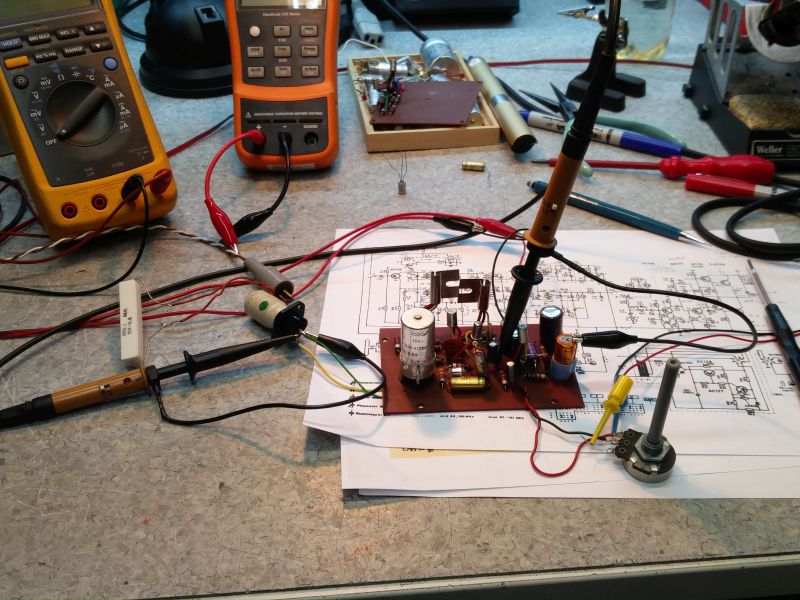

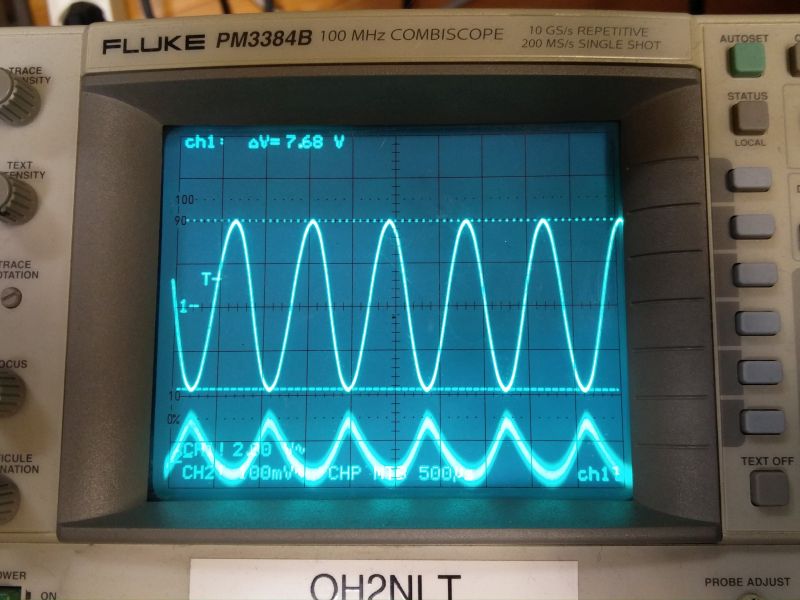

	Bias kohdalleen ja 1.3W 5R6 kuormaan. Alkuperäisen AC126:n vika ja kohtalo kommentoitu aikaisemmin.

	kakkonen_paate_korjattu.jpg ( 124 KB \| 227 latausta ) kakkonen_paate_signaali.jpg ( 80 KB \| 233 latausta )
	IP kirjattu

RJL God Member Poissa SRHS 612 Viestejä: 2768	Re: ASA 1179T heräteostos Vastaus #39 - 28.04.2020 klo 08:05:02	Tulosta viesti
	OH2NLT kirjoitti 28.04.2020 klo 01:28:12: Aloitetaan kakkosen tarina trankusta ja tina (tai muu metalli) viiksistä. Korjausjutut tulee myöhemmin, mutta pääteasteesta löytyi AC126 trankku missä E-C näytti oikosulkua. Korjauksen jälkeen jälleen konjakki-tuumailua. B-E ja B-C kynnykset näyttivät normaaleilta. Päätin kokeilla onko kyse viiksistä. EBC yhteen. Tämän ja kuoren väliin konkasta 16V. Virtamittari ei edes heilahtanut, mutta tuloksena oli toimiva transistori. Eli kyllä tämä ilmiö vaivaa AC-sarjaakin. Valmistajasta en tiedä. Kyllähän se on uskottava, kun näyttöä löytyy. En tosiaan vaan ole sattunut huomaamaan maailmalla mainintoja asiasta. NASA:n sivut toki ovat tuttuja, ja viiksistä on tälläkin foorumilla ollut puhetta. Omalla kohdalla on vastaan tullut noiden AF11X-sarjan trankkujen lisäksi säätökondensaattoreita, joiden pinta on ollut kovin villainen. Ja jopa joku shassis on näyttänyt samalta. Pahin tapaus oli joku PYE:n radiopuhelin, jossa oli kymmenkunta AF114 transistoria, kaikki oikosulussa kuoreen. Kaikki myös tokenivat kondensaattorikonstilla.

	Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / vielä viiksistä Vastaus #40 - 29.04.2020 klo 01:06:02	Tulosta viesti
	Raimo Sjöberg kirjoitti 27.04.2020 klo 17:52:09: Rihmaston kasvu riivaa monessa paikassa. Takavuosilta kun vielä leipätöikseni rassailin radiolaitteita, muistan kuinka Storno 9000-sarjan tukiasemien vastaanottimien keulilla ollut massiivinen helical-filtteri piti purkaa ja koota usein tämän ilmiön takia. Valukotelon 5:n lokeron putsaus paineilmalla, sen päälle ruiskaus PRF 7-78:aa ja uusi puhallus, käsittelyn jälkeen vika harvemmin uusiutui. Tuo valukotelo oli pintakäsitelty jollain metallilla, joka tykkäsi lähteä tällä tavalla itämään. Hyvä veikkaus on hopea tai cadmium. Hopean kyllä yleensä tunnistaa mustasta sulfaatista. Ennen kun kiellettiin niin cadmium oli hyvä ja paljon käytetty materiaali RF osien pintakäsittelyssä. Hyvä sillä varauksella, että viiksien kasvusta ei vielä tiedetty mitään. Cadmium ei oksidoidu eli säilyttää hyvin johtavuuden kotelon kansissa liittimissä ym osissa missä se on haluttu ominaisuus.


	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos / kakkonen mekaniikkaa Vastaus #41 - 29.04.2020 klo 01:11:34	Tulosta viesti

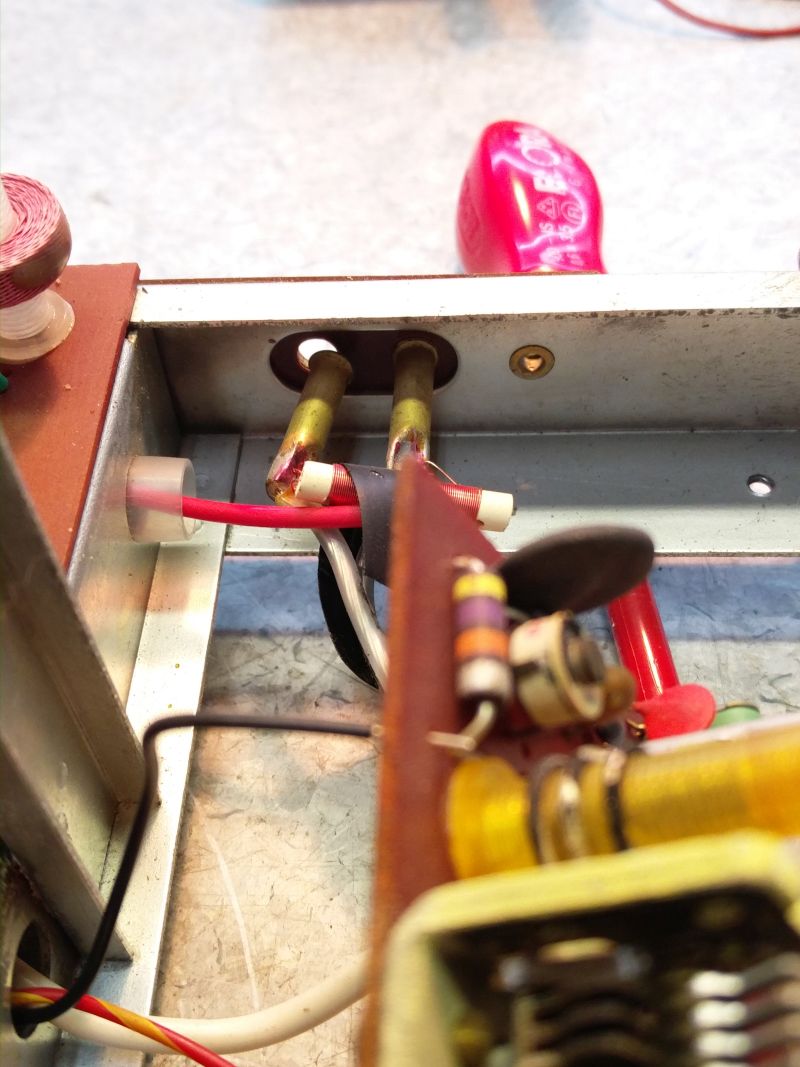

	Sitten illan ASA pläjäys. Vahvistinkortti kiinni ja testaamaan. Muuten näytti hyvältä, mutta kaikenlaisia mekaanisia vikoja alkoi paljastumaan. Ensimmäisenä antenniliitin. Pertinax pitänyt, mutta liitinholkki katkennut niittauksesta. Seuraava ongelma oli volume potikka mikä teki kosketuksen vaan nuppia ulos vetämällä.

	kakkonen_risa_antenniliitin.jpg ( 117 KB \| 241 latausta ) kakkonen_risa_potikka.jpg ( 106 KB \| 239 latausta )
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos Vastaus #42 - 29.04.2020 klo 01:14:29	Tulosta viesti

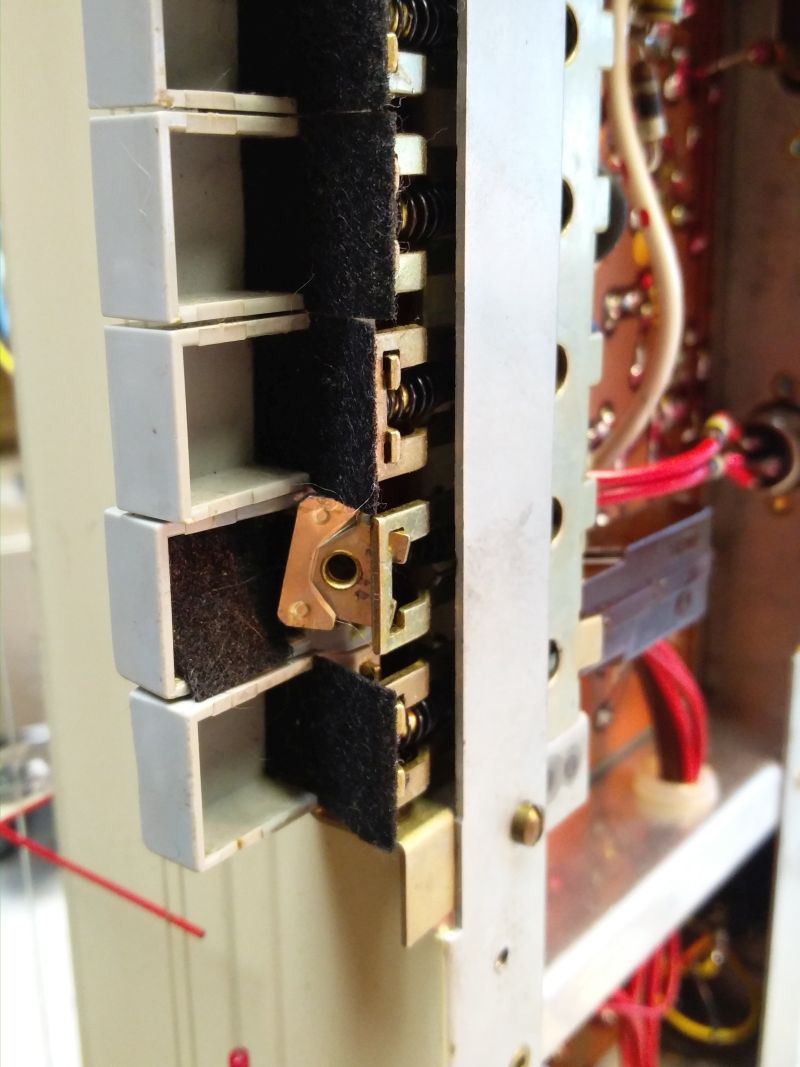

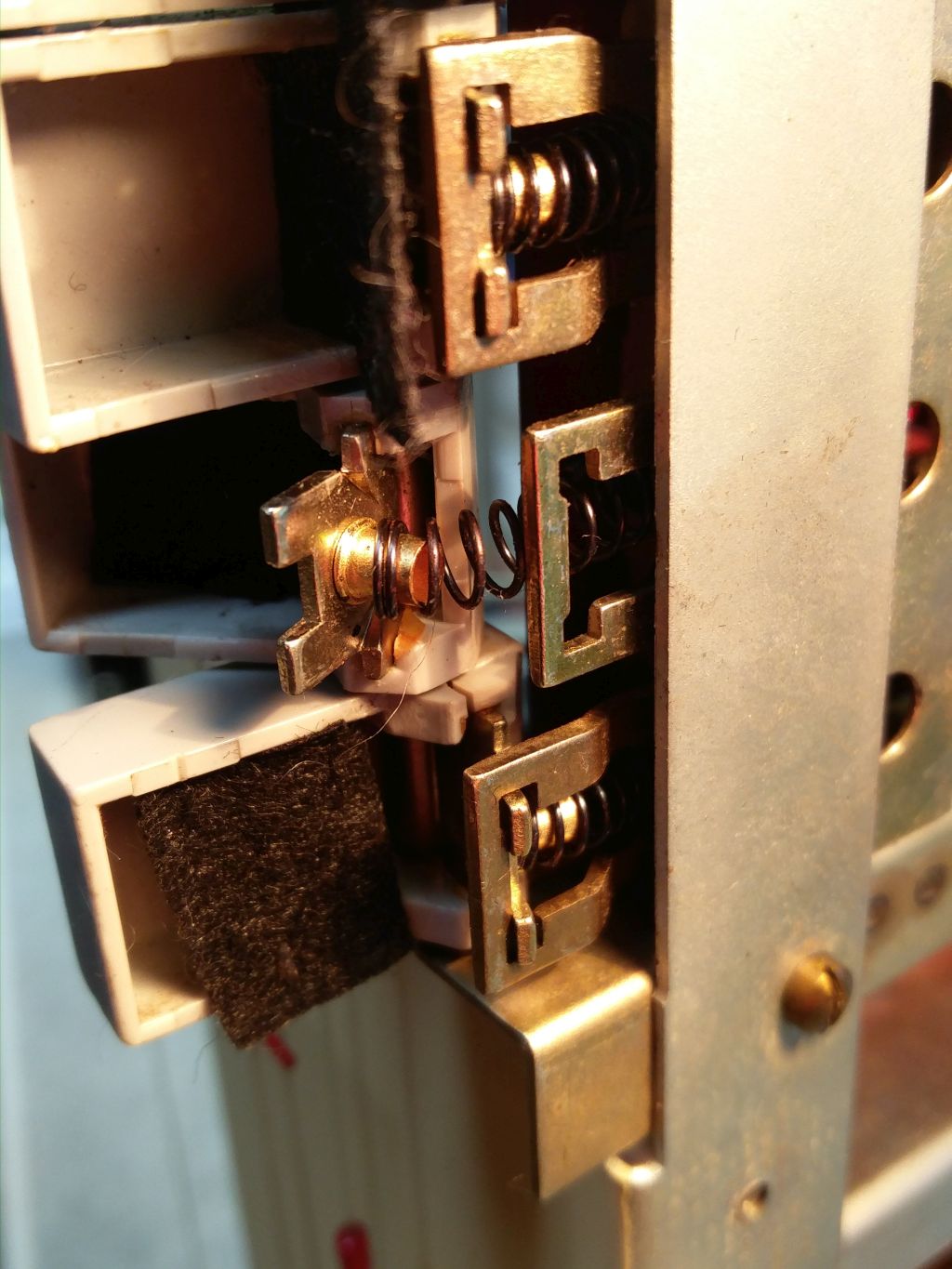

	Tämä radioparka näköjään joskus saanut kyytiä. Näppäimissä murtumia. Poweri ja äänilevy heikoimmassa kunnossa, Hyvä, että osat oli vielä tallessa.

	kakkonen_risat_nappaimet.jpg ( 100 KB \| 235 latausta ) kakkonen_risat_nappaimet_2.jpg ( 168 KB \| 217 latausta )
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos Vastaus #43 - 29.04.2020 klo 01:20:57	Tulosta viesti

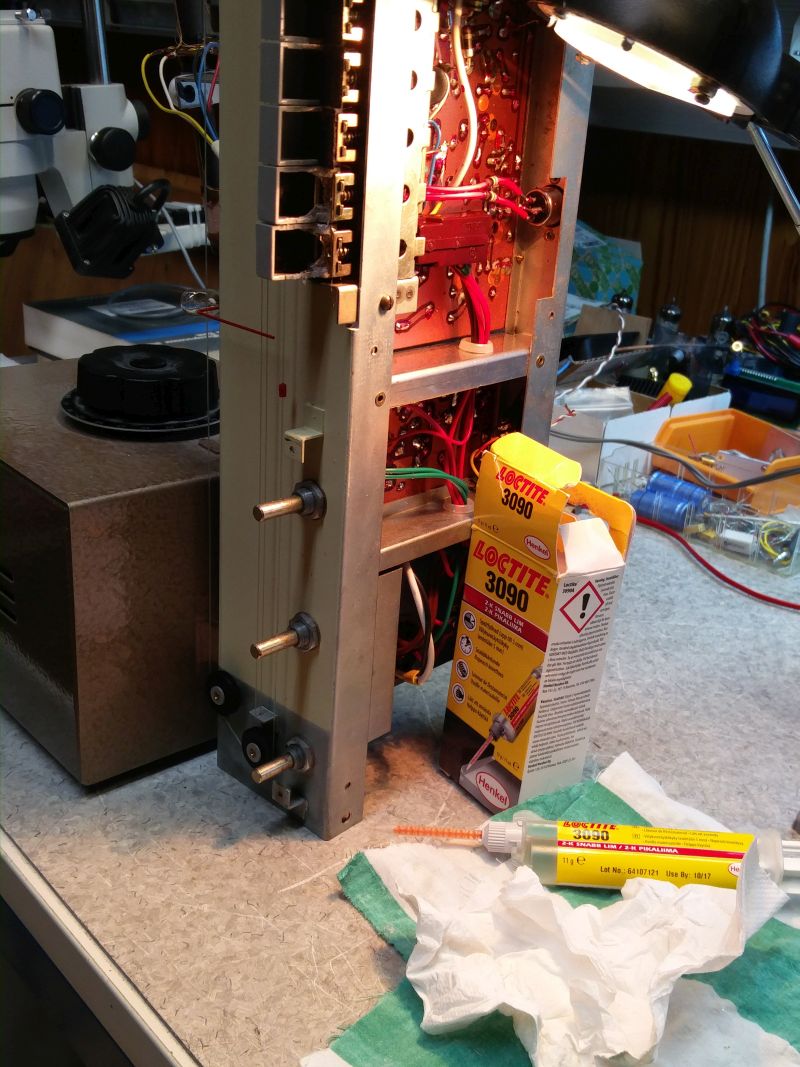

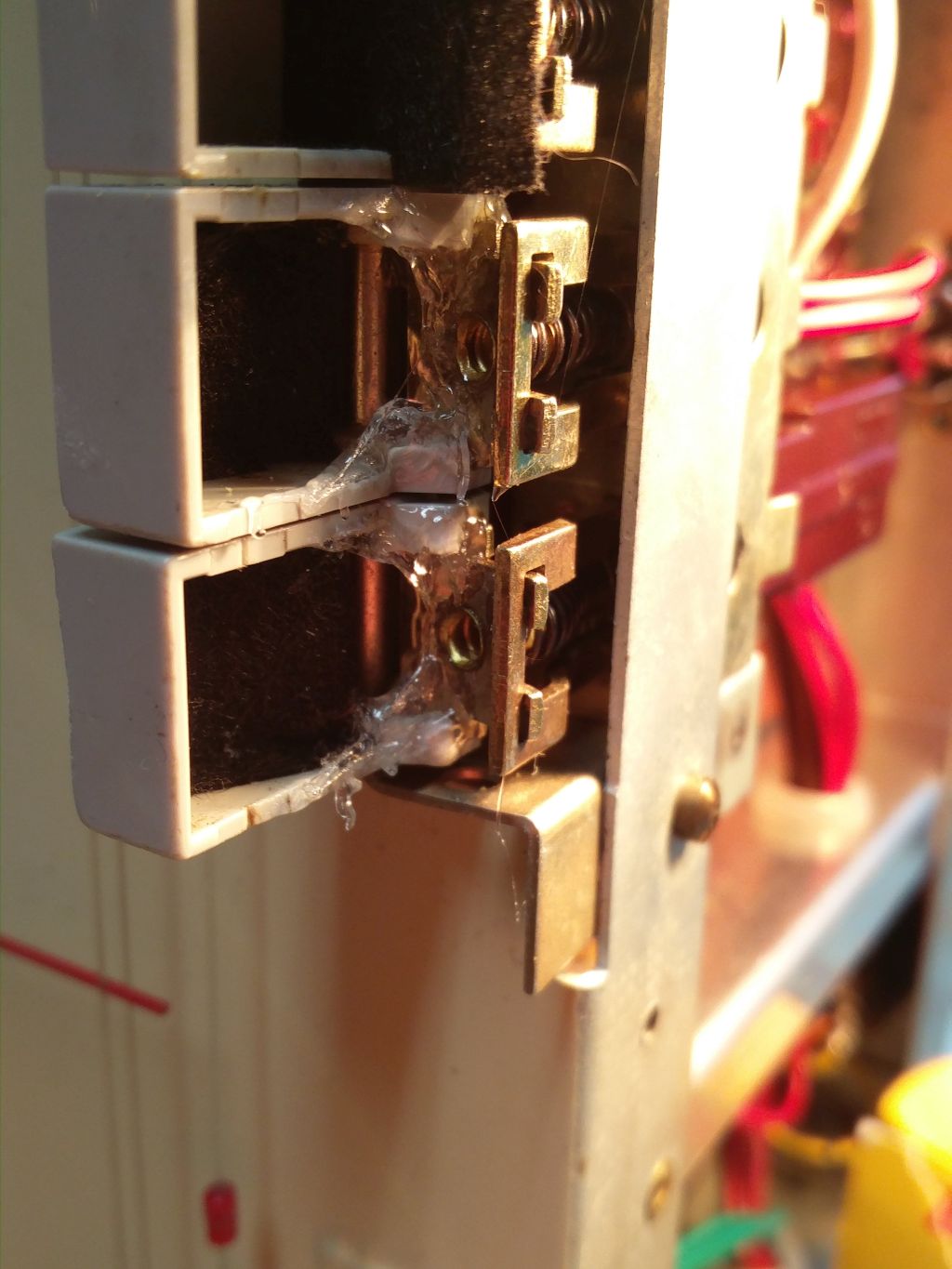

	Tästä ei tyylipisteitä saa. Toivotaan, että kuitenkin kestää. En vaan jaksanut alkaa purkamaan koko kytkinpakkaa ensin pois radiosta ja sitten itse kytkimiä. Loctite 3090 ei ole "ilmaista", mutta erinomaista kamaa. Cyanoakrylaatti geeliä mistä voi pursottamalla muotoilla haluamiaan osia. Ainoa ongelma, että on vähän liian nopeeta kovettumaan. Sekoituspillejä saattaa kulua enempi kuin tarttis.

	kakkonen_nappainten_korjaus.jpg ( 161 KB \| 225 latausta ) kakkonen_nappainten_korjaus_2.jpg ( 137 KB \| 240 latausta )
	IP kirjattu

OH2NLT God Member Poissa Viestejä: 1597 Sijainti: Espoo	Re: ASA 1179T heräteostos Vastaus #44 - 29.04.2020 klo 01:25:35	Tulosta viesti

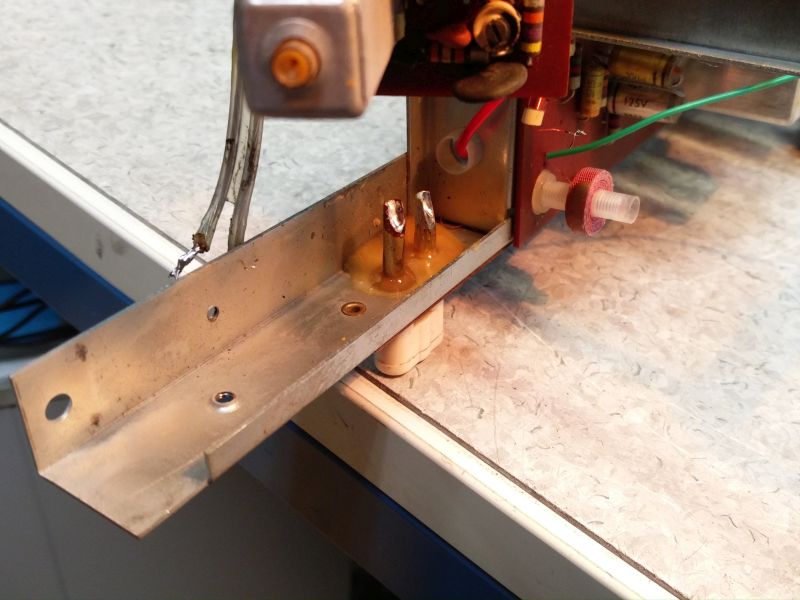

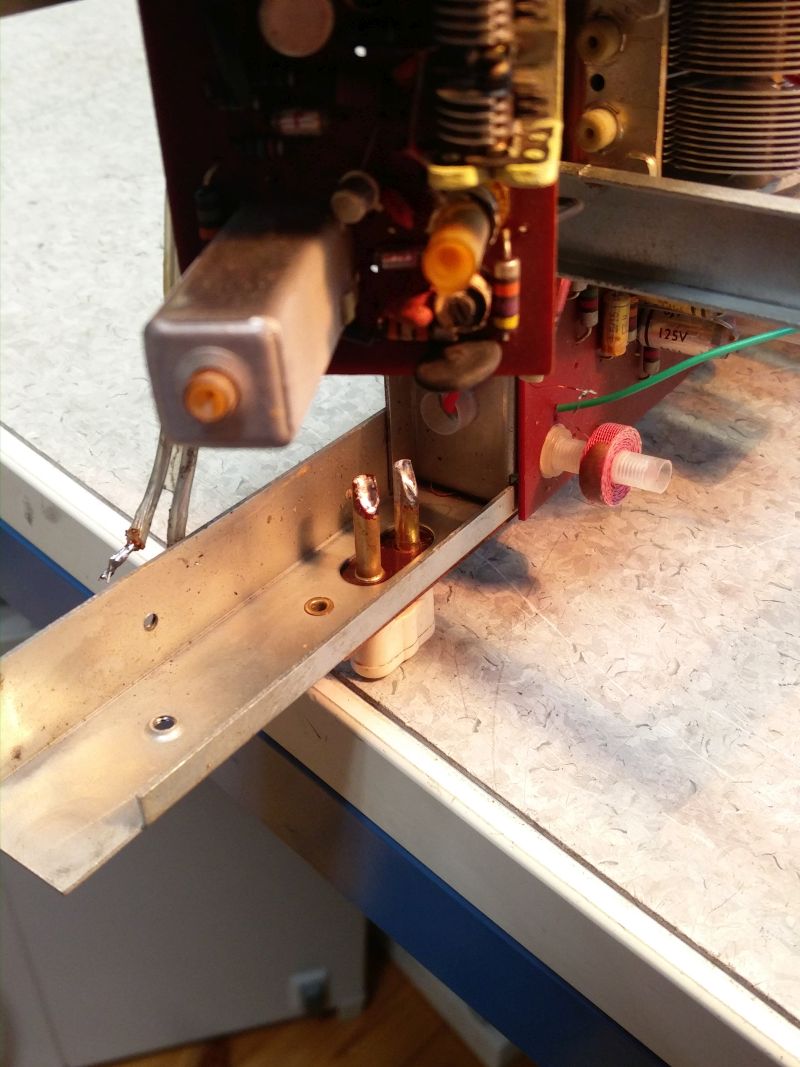

	Antenniliittimen korjauksessa tuli myös oikaistua. Niittauksesta katkennut holkki muotoon ja reikään. Araldiitistä uusi runko mikä pitää hylsyn paikallaan. Käytössä selviää kestääkö.

	kakkonen_antenniliitin_korjaus_1.jpg ( 122 KB \| 214 latausta ) kakkonen_antenniliitin_korjaus_2.jpg ( 77 KB \| 234 latausta )
	IP kirjattu
