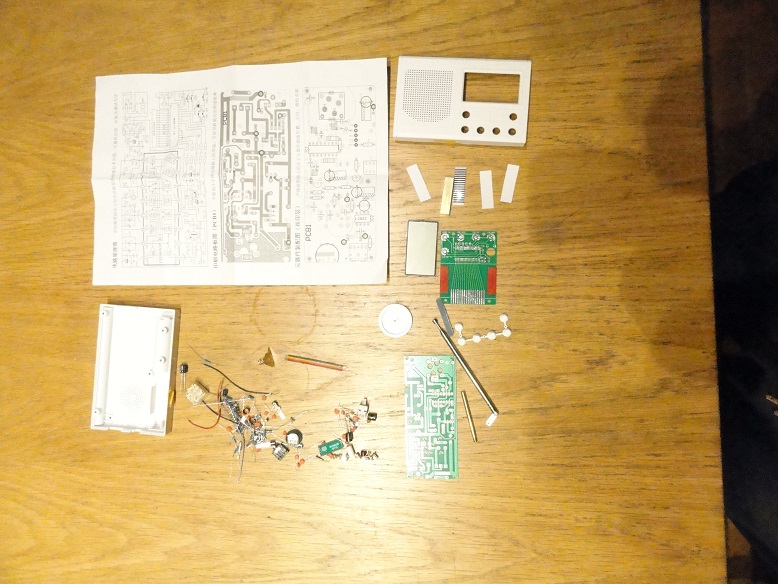

Suomeksi sanottuna homma meni 'vit..si' heti alussa. Aikaa kului 5 min.  Tuo LCD näyttö on irrallinen palikka, eikä mitään hajua, miten sen saa kiinni korttiin, joka on mukana. Mitään ohjeita en löytänyt myyjän (banggood)  ilmoituksen kautta .  Lähetin sivustolle tuotteen arvosteluna alatylisen viestin. Saas nähdä, mitä tästä tulee. Ilmeisesti vehje olisi ok, mutta oheet kasaamiseksi on kiinan kiven alla. Radion kitti maksoi 9€, joten roskis ei ole paha paikka tälle. Valitettavasti.

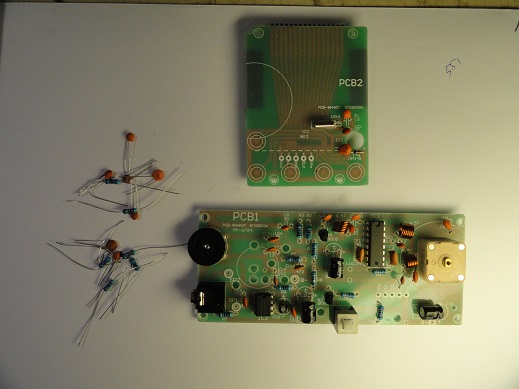

Hiukan tarkemmin  katsottna tuo voisi toimia ilman taajuusnäyttöä.  Joten ehkä tämän kanssa pitää jokunen tunti kuluttaa.

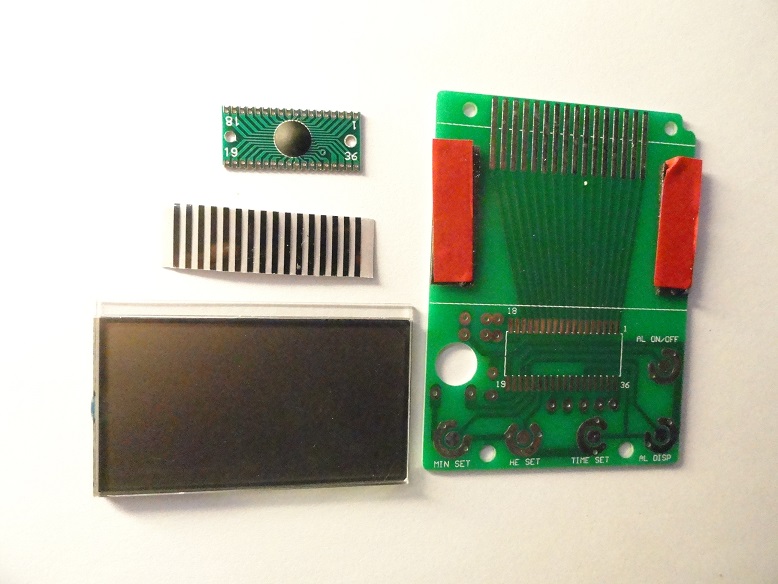

Tilasin pari vuotta sitten hyvin samanoloisen kitin. Itse asiassa tilasin 2kpl, koska epäilin etten onnistuisi kuitenkaan ensimmäisellä, ja olisipahan varaosia. No ne tulikin tarpeeseen sillä juuri tuo LCD-näyttö tuotti minullekin vaikeuksia. En tajunnut ollenkaan miten siihen näyttöön pitäisi onnistua saamaan dataa kun siinä ei ole mitään jalkoja eikä johtimia. Sitten ymmärsin että noin raidalliset tarrat olikin niitä 'johtimia' sille. Mutta siinä vaiheessa olin jo tyrinyt sen verran ettei näytöllä näkyny mitään järkevää. Niinpä toisesta ostamastani samalaisesta kitistiä kannibalisoin sitten nuo näyttöön liittyvät osat.

Sain radion toimimaan, mutta ei se näyttö montaa käyttökertaa toiminut. Radiota sieltä kuului, muttei tiennyt missä ollaan menossa No tulipahan juottamisharjoittelua. Eikä maksanut paljoa.

Yksi tuollainen 40m CW lähetin rakennussarja Kiinasta minulla on vielä kasaamatta, joka taisi olla myös jotain 10e luokkaa. Mutta en ole pitänyt sen kanssa kiirettä, kun en nyt valmiina vielä tekisi sillä kovinkaan paljoa.

Tämä digikello rakennussarja (2kpl, SA ja UTC varten) hamshackiin oli hauska kokemus https://www.oh2dd.fi/2016/04/digitaaliset-kellot-hamsackiin.html . Viimeisten akryylikotelolevyjen kasaus oli melkein yhtä vaikeaa kuin kaikki siihen mennessä

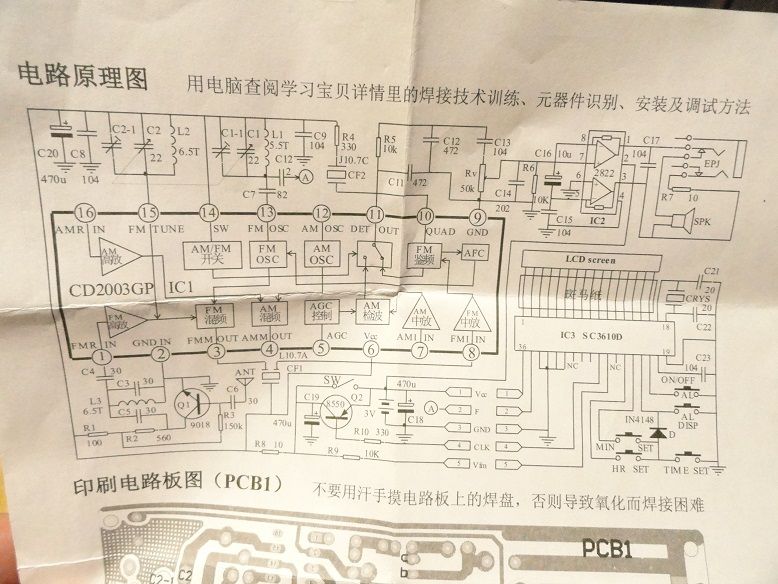

Omat kokemukset kiinansarjoista ovat pääsääntöisesti myönteisiä. Useampiakin taskuradioita on tullut tinailtua, ja toimimaan ne ovat lähteneet, tosin yhtään diginäyttöistä ei ole joukossa. Ei oikeastaan tule mieleen kuin yksi epäonnistuminen, yksiputkinen ularadio. Jos näitä aikoo tilata, tulee varautua siihen, että ohjeet ovat kiinaksi, tai niitä ei ole ollenkaan, se vaan kuuluu halpaan hintaan. Lisäksi olen ennen tinausta tarkistanut jokaisen komponentin, ihan aina ei ole ollut luottamista merkintöihin, tai toleranssit on turhan isoja. Mutta kiinalaisilla vastus- ja konkkalajitelmilla nämäkin on saatu korvattua.

Tuo LCD-näytön liittäminen zebrakumilla voi kyllä olla tekemätön paikka, niiden kanssa on tullut taisteltua ihan tehdastekoisten laitteidenkin kanssa. Yleensä huonolla menestyksellä.

Edit: Nyt kun katselin tuon videon, ei voi kun olla samaa mieltä aloittajan kanssa, lotto vetämään, jos tämän saa toimimaan. Ei ole helppo sarja.

pekmatval kirjoitti 13.12.2019 klo 19:15:10:


Olen kokenut saman, mutta tulin siihen johtopäätökseen, että:
1) Eivät ymmärrä Kuukkelin käännöstä Englannin kielestä Mandariini-Kiinaksi
2) Eivät tiedä höläyksen pöläystä siitä mitä heidän joltain DIY-sivustolta kopioimansa laite tekee, tai miten se toimii. Kopioivat vaan!
3) Kukkeli ei osaa kääntää suomalaisia kirosanoja Mandariinksi!

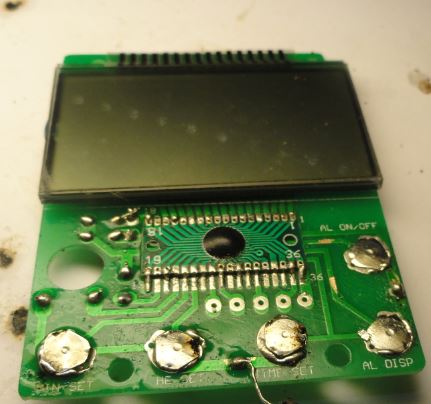

Hienosti etenee! Tuo mikropiiri oli minullekin hankala. Onneksi juottimeeni olin saanut hankittua terävän pään ja joltain hamilta joskus olin saanut pintaliitoskomponenttien juottamista varten todella ohutta tinaa. Laiton piirin noiden 'nastojen' päälle ja sitten juotin vastakkaiset nurkat kiinni että piiri pysyisi paikallaan. Sitten hyvin nopeasti aina kosketin mikropiirin ja piirilevyn nastaa ja nopeasti tökkäsin tinaa. Pelkäsin että kiehautan piirin sisältä mikroskooppisen ohuet johtimet, mikäli piiri kuumenee juottaessa liikaa. Jännitystä riitti Ja piti varoa ettei tee oikosulkua viereiseen nastaan laittamalla liikaa tinaa. Rauhassa kun teki niin kyllä se lopulta onnistui. Eikä piiri palanut. Hyvää harjotusta se kuitenkin on vaikkei aina onnistuisikaan. Tuo ei ole helpoimmasta päästä oleva kitti

Olen tinaillut noita tiheitä rastereita leveällä kolvin kärjellä niin, että ensin levitetään piirilevylle nestemäistä fluksia, sitten esitinataan piirilevy, tina ei leviä kovinkaan helposti juotospadilta toiseen, ja jos leviää, niin imusukalla pois. Sitten vaan piiri asemoidaan paikalleen, ja painellaan nastat kiinni kuivahkolla kolvinkärjellä. Piirilevyssä oleva tina riittää juotoksen onnistumiseen. Näin hommassa ei ole oikeastaan muuta kriittistä, kuin piirin asemointi ennen ensimmäistä juotosta. En minä tätä itse ole keksinyt, jostain oppinut.

Vielä päätin kokeilla, että saisiko näyttöä toimimaan.

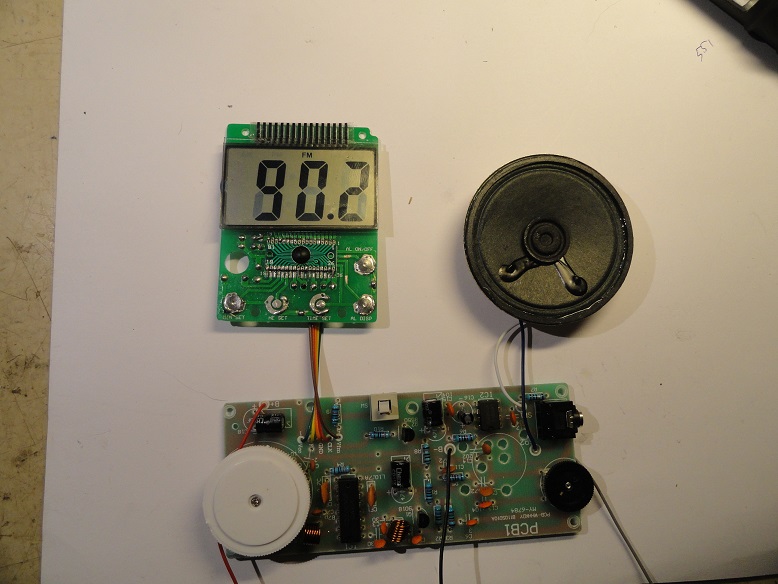

Juotin uudelleen kaikki vähänkin huonon näköiset  mikropiirin  juotokseni ja se auttoi.  Taajuusnäyttö heräsi henkiin.Tosin vieläkin toimintaa  häiritsee tuon ihmeellisen teippikamman liitokset LCD'n lasipinnalle. Näytön ensimmäinen numero "1"  ei näy aina.  Paketissa tuli useita teippejä, joten koitan huomenna liimata uuden teipin.

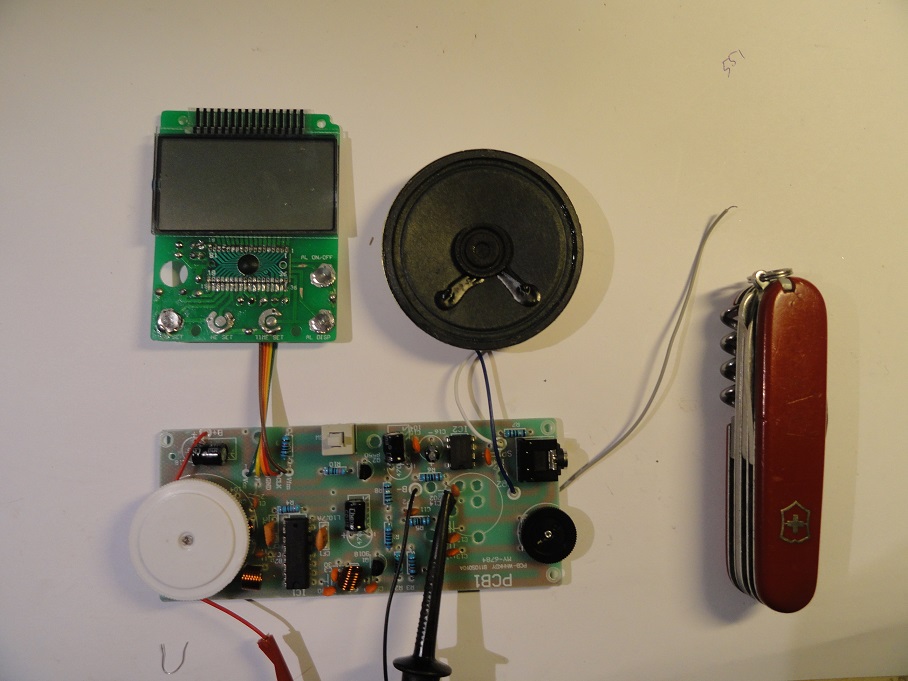

Säätökonkan trimmerit ovat ties missä asennossa, silla max taajuus oli noin 94MHz.  Säätämällä C1-1 saa taajuuden nousemaan yli 110MHz. Täytynee perehtyä virittämiseen.
