Jännitteen suodatus
29.11.2019 klo 15:29:55
Tulosta viesti
Tuli tässä mieleen. Mikä on "riittävä" määrä Kapasitanssia kun puhutaan "hi-fi" vahvistimen jännitteen suodatuksesta pelkästään konkka/vastus menetelmällä?
Ennemmin vaan kitara vahvistimia tehnyt niin siellähän ei paljoa vaadita.
Esim. joku Fender tweed deluxe,niin eihän siellä ole koko matkalla suodatusta kuin alle 50uF
Tietenkin on otettava huomioon mikä putki on tasasuuntaajana.

Tässä tapauksessa 7z4 putki. Jännitteet ennen tasuria 250-0-250

T.Mikko

Sivun alkuun
Facebook
IP kirjattu

jasonisti
God Member
*****
Poissa



Viestejä: 774
Re: Jännitteen suodatus
Vastaus #1 - 29.11.2019 klo 16:09:22
Tulosta viesti
Datalehden mukaan suoraan putken katodissa voi olla kiinni 32 uF kyseisellä putkella.

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: Jännitteen suodatus
Vastaus #2 - 29.11.2019 klo 16:38:22
Tulosta viesti
Moro

Samalla menetelmällä mennään kuin kitaravahvarissakin, mutta suuremmilla konkilla, kunhan ei ylitetä ensimmäisellä Jasonistin mainitsemaa 32µ. Kuristimen / vastuksen jälkeen voi jo kasvattaa reilummin.

Jussi

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: Jännitteen suodatus
Vastaus #3 - 29.11.2019 klo 16:57:02
Tulosta viesti

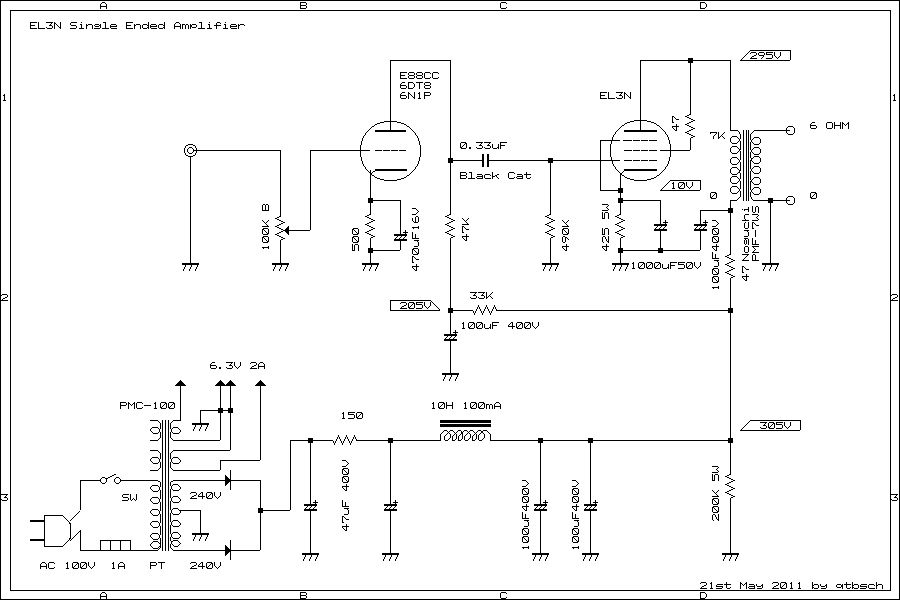

Tämmöinen olisi nyt tekeillä. Skema ei ole oma ja putki tasurilla minä menen.
Valtavasti tässä on kyllä konkkaa tarjolla. Varmasti vähempikin riittää.
Tutkiskellut tätä piirrustusta ja saattaisihan tuo toimiakkin.
Mutta antakaa ohjeistusta jois jos jotain olisi hyvä muuttaa.

T.Mikko

Sivun alkuun
Facebook
IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: Jännitteen suodatus
Vastaus #4 - 29.11.2019 klo 17:13:53
Tulosta viesti
Jos toi ensimmäinen 47µ on tuplakonkka niin se 32µ:ksi, koska putken katodilla max 32µ, ja volumepotikaks logaritminen, koska nykymerkinnöillä B on lineaarinen. Muuten suodatusta tuntuisi olevan "riittävästi".

Jussi

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: Jännitteen suodatus
Vastaus #5 - 29.11.2019 klo 17:32:14
Tulosta viesti
Jep.32uF ekku konkaks ja sit vastusta.
Volume potikka minulla tulee Log. 50kohm dual, kun sattuu niitä Alpsin potikoina olemaa.
'

Sivun alkuun
Facebook
IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2666
Sijainti: Perniö
Re: Jännitteen suodatus
Vastaus #6 - 29.11.2019 klo 17:41:59
Tulosta viesti
Laita vielä 1. putkelle hilavastus (1M) potikan rinnalle.
Kuristimen jälkeisessä kapasitanssin määrässä ei kannata säästellä. Nykyään elektrolyytit ovat sen verran edullisia.

Pääteputken anodivirta on aika pieni. 285 V anodijännitteellä (anodi)tehohäviötä on luokkaa 6,7 W, kun sallittu maksimi on 9 W.
Pääteaste on triodikytketty, joten tehoa lähtee n. 1,4 ...1,7 W.

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: Jännitteen suodatus
Vastaus #7 - 29.11.2019 klo 18:00:27
Tulosta viesti
Hyvä Arto. Tuo kuristin jää pois.Ajattelin ensimmäisen konkan jälkeen 100 ohm vastusta.
Tänään latasin LtSpicen ja pitää sitäkin oppia käyttämään:)

Ja konkkia löytyy kyllä varastosta 1000uF 500V asti.

Sivun alkuun
Facebook
IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: Jännitteen suodatus
Vastaus #8 - 29.11.2019 klo 18:05:54
Tulosta viesti
Tekis mieli suodattaa näillä kun on joskus tullut monia kokoja hankittua. Ei ole vaan kitara stykkariin  malttanut laittaa.
Isojahan nuo ovat mutta ovat kyllä komeitakin.

https://www.uraltone.com/elektroniikan-komponentit/kondensaattorit/muovikalvokon...

Sivun alkuun
Facebook
IP kirjattu

teemum
Senior Member
****
Poissa



Viestejä: 401
Re: Jännitteen suodatus
Vastaus #9 - 29.11.2019 klo 21:12:38
Tulosta viesti
PSUD2 on hyvä softa jännitelähteiden analysointiin jos ei halua Spiceä käyttää. Tuolla voi tutkia miten pieneen rippeliin pääsee erilaisilla suodatuksilla.

http://www.duncanamps.com/psud2/

Mikähän määrä olisi sitten riittävän pieni määrä rippeliä anodijännitteelle SE-vahvistimella?

Sivun alkuun

IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: Jännitteen suodatus
Vastaus #10 - 11.12.2019 klo 20:38:08
Tulosta viesti
artosalo kirjoitti 29.11.2019 klo 17:41:59:
Laita vielä 1. putkelle hilavastus (1M) potikan rinnalle.
Kuristimen jälkeisessä kapasitanssin määrässä ei kannata säästellä. Nykyään elektrolyytit ovat sen verran edullisia.

Pääteputken anodivirta on aika pieni. 285 V anodijännitteellä (anodi)tehohäviötä on luokkaa 6,7 W, kun sallittu maksimi on 9 W.
Pääteaste on triodikytketty, joten tehoa lähtee n. 1,4 ...1,7 W.

Kuormittamana saan anodille 350V. Kuinka asetelma muuttuu jos kytken pentodiksi. Haitat ja hyödyt?

Sivun alkuun
Facebook
IP kirjattu

mikkor
God Member
*****
Poissa



Viestejä: 960
Sijainti: Kauhava
Re: Jännitteen suodatus
Vastaus #11 - 14.12.2019 klo 18:26:07
Tulosta viesti
artosalo kirjoitti 29.11.2019 klo 17:41:59:
Laita vielä 1. putkelle hilavastus (1M) potikan rinnalle.
Kuristimen jälkeisessä kapasitanssin määrässä ei kannata säästellä. Nykyään elektrolyytit ovat sen verran edullisia.

Pääteputken anodivirta on aika pieni. 285 V anodijännitteellä (anodi)tehohäviötä on luokkaa 6,7 W, kun sallittu maksimi on 9 W.
Pääteaste on triodikytketty, joten tehoa lähtee n. 1,4 ...1,7 W.

Mitenkäs jos kytkee pentodiksi. Tällä muuntajalla saan EL11 putken anodille 350VDC

Sivun alkuun
Facebook
IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2666
Sijainti: Perniö
Re: Jännitteen suodatus
Vastaus #12 - 14.12.2019 klo 19:15:18
Tulosta viesti
Lainaus:
Tällä muuntajalla saan EL11 putken anodille 350VDC...


Eikös tämä ollut käyttöjännite ilman kuormaa ? Kuormitettuna jännite asettuu jonnekin 320...330 V tienoille.
Suotokondensaattorien väliin tulevalla vastuksella jännitettä voi edelleen laskea vaikkapa 300 V tuntumaan.

EL11:n datan mukaan maksimi saisi olla 250 V, muuta pieni anodijännitteen ylitys ei ole mitenkään dramaattinen, kunhan maksimi tehohäviö ei ylity.
Teho on suurempi kuin triodikytkennässä. Datan mukaan tehoa saa 4,5 W kun anodijännite on 250 V ja kuormitusimpedanssi 7000 Ω.
300 V käyttöjännitteellä pääsee yli 5 W tehon.

Sivun alkuun

IP kirjattu
