Artosalo tuolla toisessa ketjussa muistutti AM- moduloinnista puhuttaessa, että suojahilamodulaatio on näppärä modulointitapa. Tulee putkilaitteessa paljon halvemmaksi kuin anodimodulaattori modulaatiomuuntajineen ja tehontarpeineen.

Uudesta Radiokirjastahan löytyy tällaisen ohje.

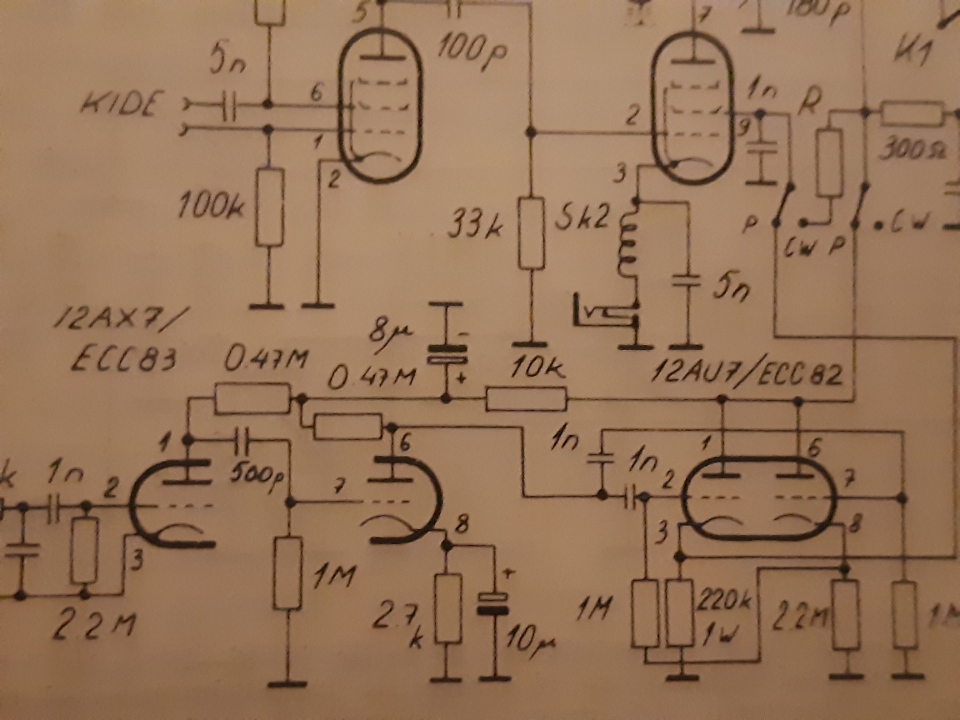

ECC82 katodiseuraaja syöttää suojahilajännitteen EL86:lle.

ECC82:n toinen puolisko on niinikään katodiseuraaja, se on valjastettu boostaamaan modulaattorin sisäänmenoa?

Kaivelenpa kytkiksen...

Aloin hahmottelemaan modulaattoria aiemmin rakentsmaani Ameco AC-1 kytkentää mukailevaan sähkötyslähettimeen.

Rasitteena on kotelon aiempi elämä audiovahvistimena.

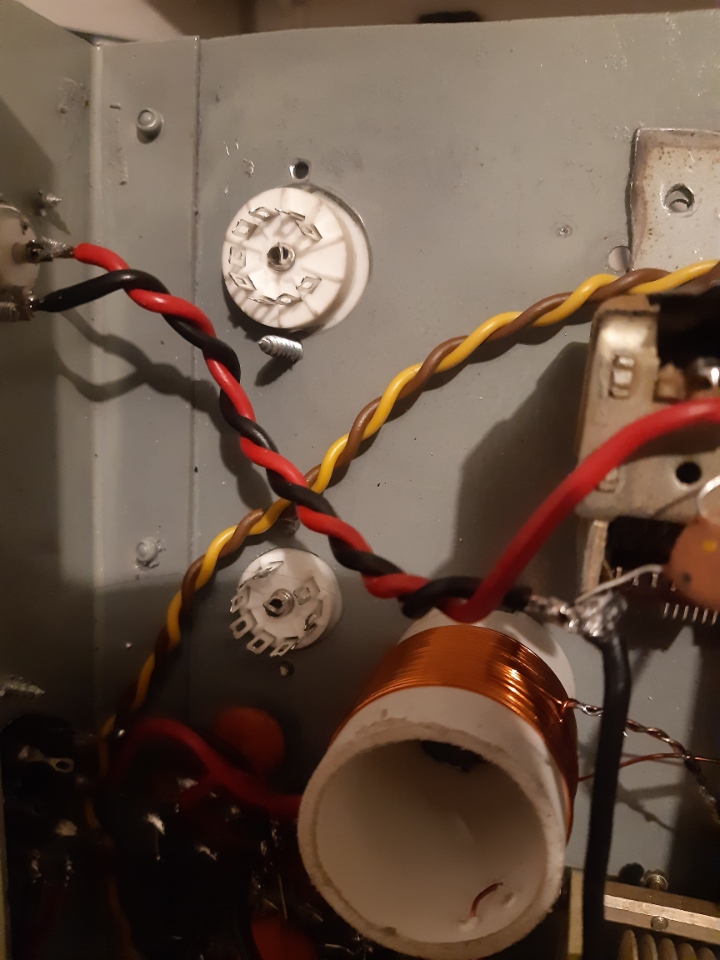

Kuvasta näkyy, että ecc82 tulisi lähelle ulostulopiirin kelaa,
mikrofonivahvistinputki ecc83 lähelle antenniliitintä.
Liekö syytä unohtaa enemmän romun työntäminen tähän koteloon?
