heathkit viritin AJ 33 (Luettu 16814 kertaa)

2bld YaBB Newbies Poissa SRHS Viestejä: 37	Re: heathkit viritin AJ 33 Vastaus #15 - 07.11.2018 klo 12:52:34	Tulosta viesti
	Viitaten edellisessä viestissä olevaan linkkiin niin sen rikkoutuneen kelan kytkentä taitaa olla sama kuin virittimen AJ-14 kela T7.


	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #16 - 07.11.2018 klo 12:59:20	Tulosta viesti

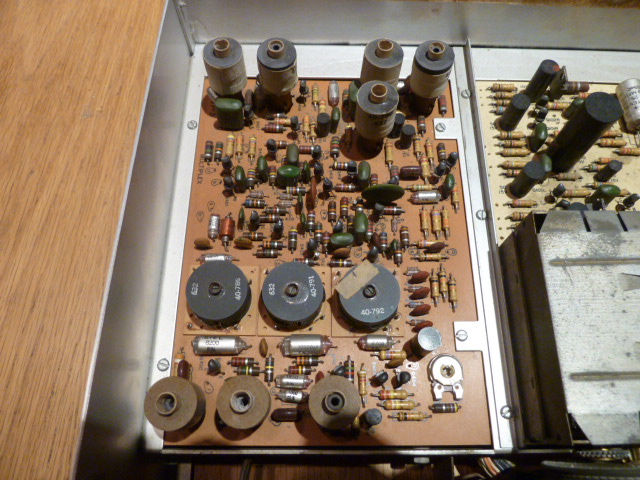

	Minulla on myös tuo AJ15 viritin. Toimii nykyään hienosti. Sen kunnostamisesta kirjoittelin täällä aiemmin. Ohessa kuva tuon laitteen strereodekooderista. On aikalailla erilainen. Minulla on myös kytkis.
	« Viimeksi muokattu: 07.11.2018 klo 22:38:40 Kirjoittaja pekmatval »
	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #17 - 07.11.2018 klo 13:14:18	Tulosta viesti

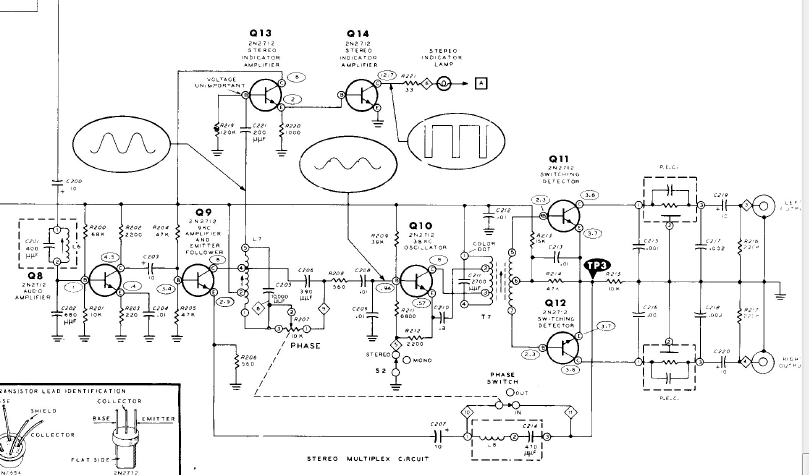

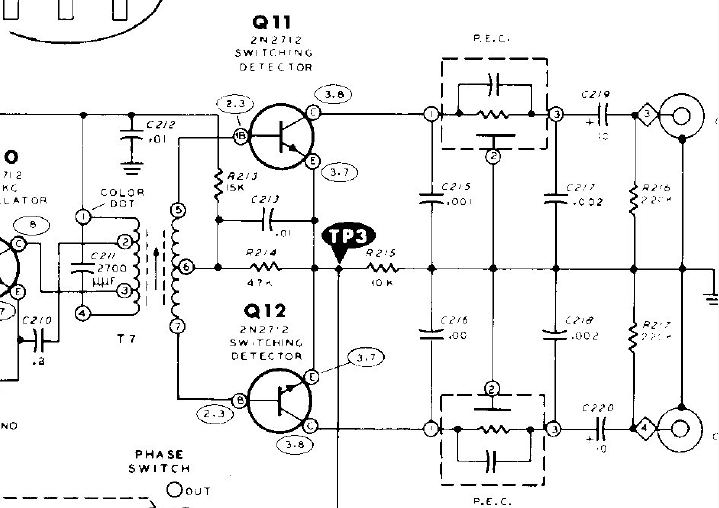

	Tuo 2bld'n vinkkaama AJ14 dekooderi voi olla lähellä. Se kela T7 on vain niin pahasti rikki. Pari johtoa on katkennut sieltä käämin sisältä. Ohessa kuvia AJ14'sta.

	AJ14_st_dekooderi.PNG ( 100 KB \| 311 latausta ) AJ14_st_dekooderi_osa_2.PNG ( 96 KB \| 341 latausta )
	IP kirjattu

VjpA God Member Poissa SRHS Viestejä: 2679 Sijainti: Vantaa	Re: heathkit viritin AJ 33 Vastaus #18 - 07.11.2018 klo 18:52:42	Tulosta viesti
	Tuo muuntaja T7 taitaa olla sun kortilla se josta on langat poikki. Voit tietty kytkeä sen IC-dekooderin lähdöt Q11 ja Q12 kannoille konkan kautta. Ketjun alkuppäässä oli kuva kortista ja siinä P.E.C. on osa 9; 38 kHz filtteri.

	t. // Jukka
	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #19 - 07.11.2018 klo 22:46:03	Tulosta viesti

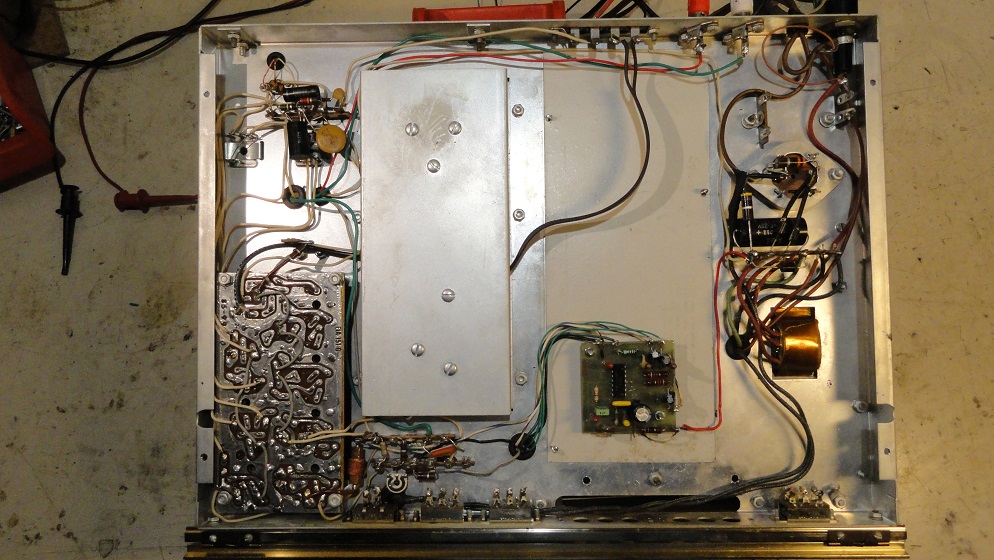

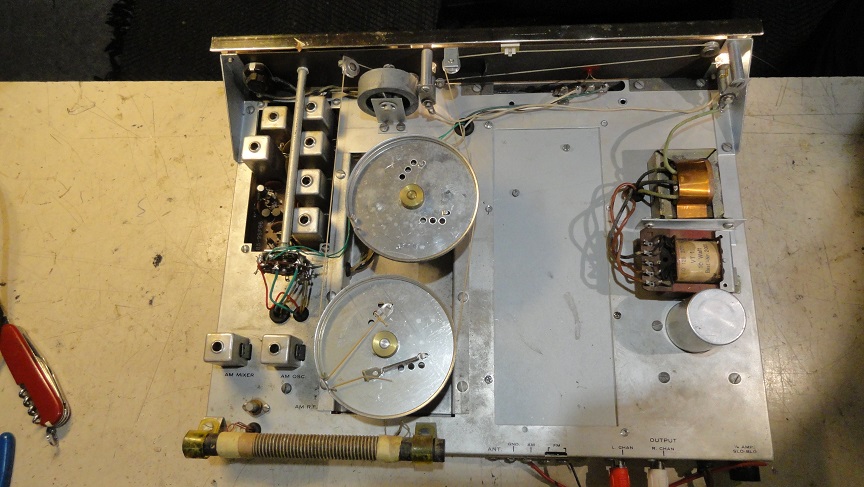

	Sen alkuperäisen streodekooderin poisto tuli tehtyä ja sitä ei SAA takaisin millään. Siihen kortiin liittyi kilometri johtoja , 6 trimmeriä, vaihtokytkimiä. Uusi versio on kotelon siistimistä vaille valmis ja toimii hienosti. Ei ollut ihan pieni homma selvitellä jännitesyötöt ja vaihtokytkimien sielunelämä. Mekaniikassakin on puuhaa. Urakkatahdilla puuhasin tänään 4 tuntia ja se riitti. Ohessa pari kuvaa. Viritin taitaa olla ihan laadukas. FM kuuluu puhtaasti ja AM alue yllätti ... varmaan yksi parhaista eteen tulleista. AM säätökonkassa on 3 osiota ... hyvä merkki?

	uusi_versio_alta.jpg ( 248 KB \| 297 latausta ) uusi_versio_pddltd.jpg ( 172 KB \| 295 latausta )
	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #20 - 07.11.2018 klo 23:05:13	Tulosta viesti
	mielenkiintoinen juttu dekoodereista http://www.jogis-roehrenbude.de/UKW-Projekt/Dekoder/Dekoder.htm . Tuosta saisi myös helposti piirikortin kopioiduksi jos tekisi oman version.


	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #21 - 07.11.2018 klo 23:22:25	Tulosta viesti

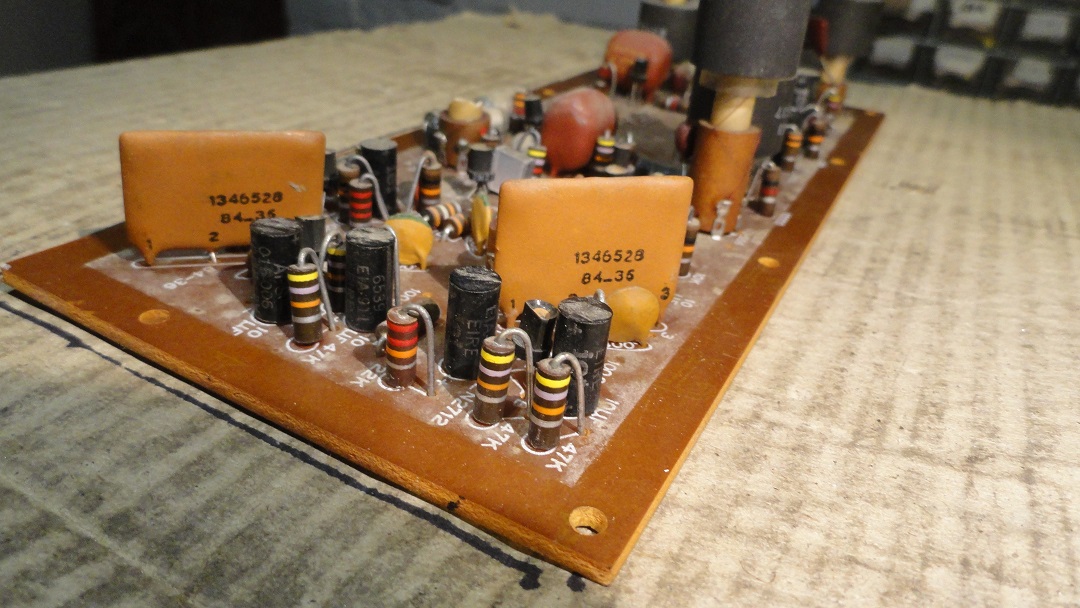

	ja vielä kuva niistä kooderin filttereistä

	IP kirjattu

Markus Hautaniemi God Member Poissa SRHS 81 Viestejä: 2588 Sijainti: Kokkola	Re: heathkit viritin AJ 33 Vastaus #22 - 08.11.2018 klo 00:45:16	Tulosta viesti

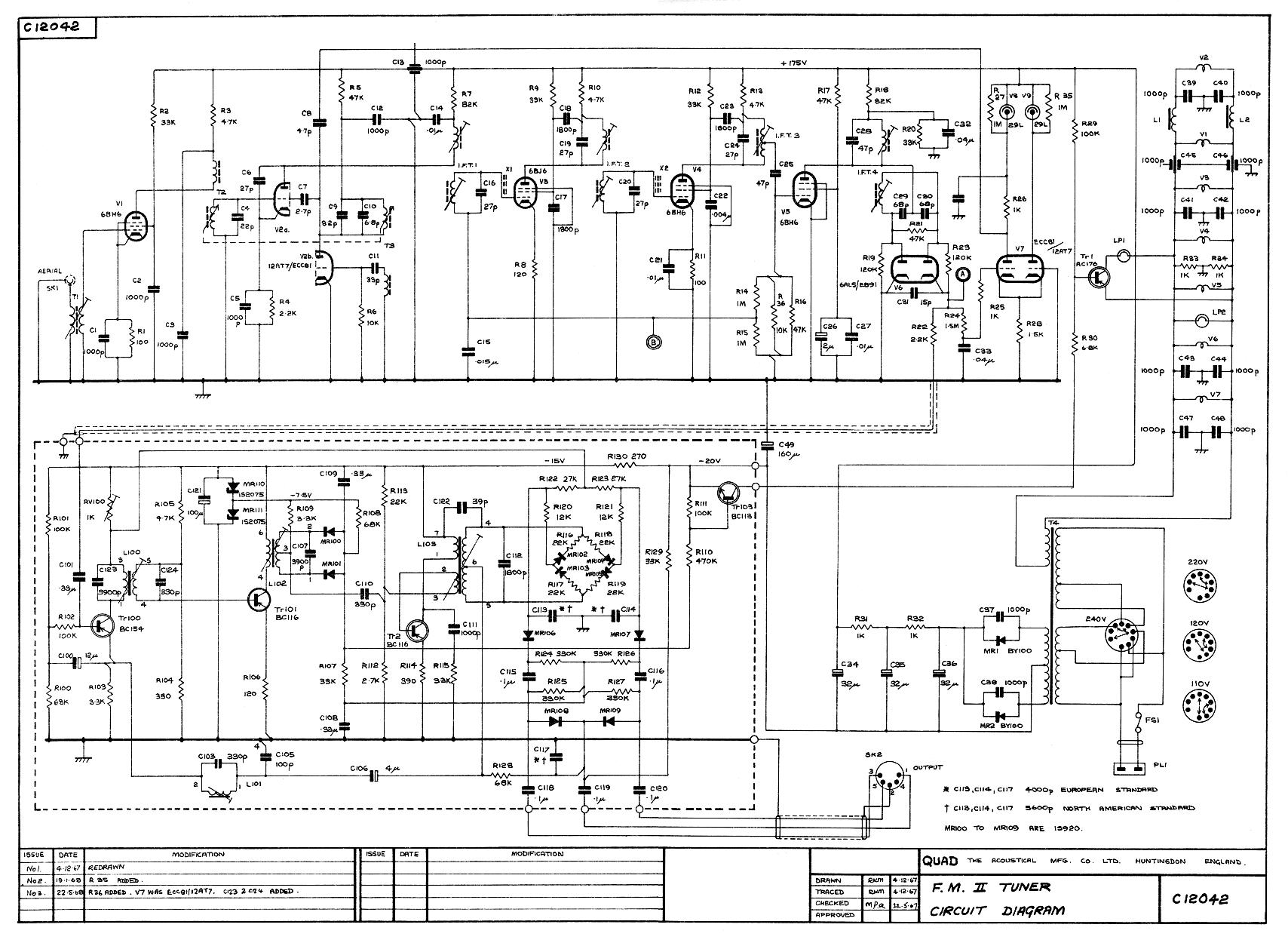

	Ohessa Quad FM2 kytkentäkaavio, jossa näkyy stereodekooderin periaate. Kyseinen putkiviritin on toteutukseltaan varsin mielenkiintoinen.

	WWW IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #23 - 08.11.2018 klo 13:51:46	Tulosta viesti
	Tämä nyt harhautuu AJ33'sesta, mutta väkisinkin näitä stereodekoodereita katsellessa tulee mieleen, että äänen laatu kärsii pahasti kun tuollaisen 'mankelin' läpi koitetaan äänisignaali puskea. Olisiko aiheellista kuunnella parhaat kappaleet dekooderi harpaten? Jos ajattelee 'putkiääniperiaatetta' ... siis mieluummin lineaarisuuteen perustuvaa ... niin dekooderi on kaukana siitä ?


	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #24 - 08.11.2018 klo 22:39:06	Tulosta viesti

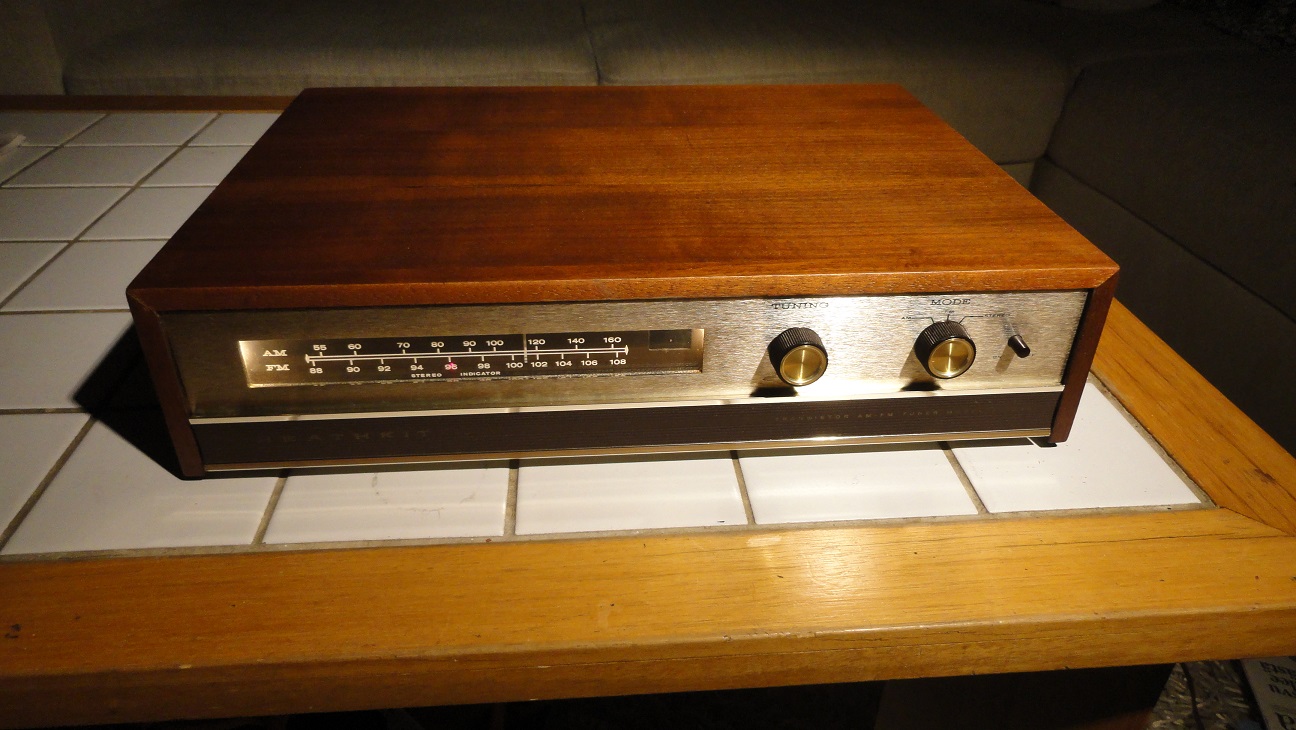

	kuva valmiista virittimestä. Hienosti toimii. Aioin alussa laittaa koteloon myös vahvistimen, mutta nappuloiden sovittaminen etuseinään olisi ollut päivän homma. Siihen ei ole aikaa. Pysyypähän viritin näin virittimenä.

	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #25 - 12.11.2018 klo 22:13:51	Tulosta viesti
	lisäkommentti aihetta sivuten. Stereodekooderi mc1310P on saatavissa Radioduo'sta. Muualta en saanut.


	IP kirjattu

VjpA God Member Poissa SRHS Viestejä: 2679 Sijainti: Vantaa	Re: heathkit viritin AJ 33 Vastaus #26 - 13.11.2018 klo 23:01:47	Tulosta viesti
	Paljon on dekooderi-piirejä tehty: MC 1310 P (Motorola, DIP-14): vastaavia muilta: National Semiconductor: LM1310, EXAR: XR1310P, Texas Instr.: SN76114, SN76115 CA3090Q (RCA, DIP/QIP-16) MC1355 (Mot, DIP-14) Stereo Decoder: (QIP-14) Beomaster 1900, 1900-2, 2300, 2400 and 2400-2. A290D, Stereo PLL Decoder (HFO DDR-Typ) AN7411 (Mats. Panas.DIP-16) Vastaavia: BA1330 (ROHM), LM1800, TDA1005, TCA4500 AN7415 (Mats. DIP-16) https://www.radioforum.nl/viewtopic.php?t=29454 ; TCA4500 (TFK, DIP-16), korvattavissa, ei eroa: BA1330 ; µA758, Vastaavia: LM4500[A], UL1261N (Unitra Semi), KA2261 (Samsung), µA758(Q)=CA758, MC1310E/N, MC1311, TDA1005 - TCA4510, (Siemens DIP-18, HFO DDR-Typ) HA1156W Vastaavia: MC1310P, A290D (HFO), ULN3810A-1; Vastaavia DIL-16: KA2261, µA758(Q)=CA758, TCA4500, MC1311, CA1310E (RCA) µA758(Q) Vastaavia: XR1800, LM1800 (Nat), CA758 (Fc), ULN2244 SN76116 (Ti) uudempia: TDA1591 (DIP-20) Stereo Decoder Philips (ostettu NPX:ltä) TDA 1578 (Philips, Valvo DIP-18) 1980. TEA5581 (Philips DIP-16) PLL stereo decoder ( 1989) noissa saatta olla näppivirheitä

	t. // Jukka
	IP kirjattu

pekmatval God Member Poissa Viestejä: 2012	Re: heathkit viritin AJ 33 Vastaus #27 - 14.11.2018 klo 16:07:41	Tulosta viesti
	Olipa yllättävä lista Jukalta. Itse en ollut törmännyt kuin kolmeen piiriin. Dekooderin ominaisuuksista jatkaen. Miten stereotoistaminen vaikuttaa äänenlaatuun hyvällä/huonolla dekooderilla kuunneltuna verrattuna monona toistamiseen? mittareina: särö? taajuusalue? kohina? .. muuta?


	IP kirjattu

LGL. God Member Poissa Viestejä: 1352	Re: heathkit viritin AJ 33 Vastaus #28 - 14.11.2018 klo 17:15:01	Tulosta viesti

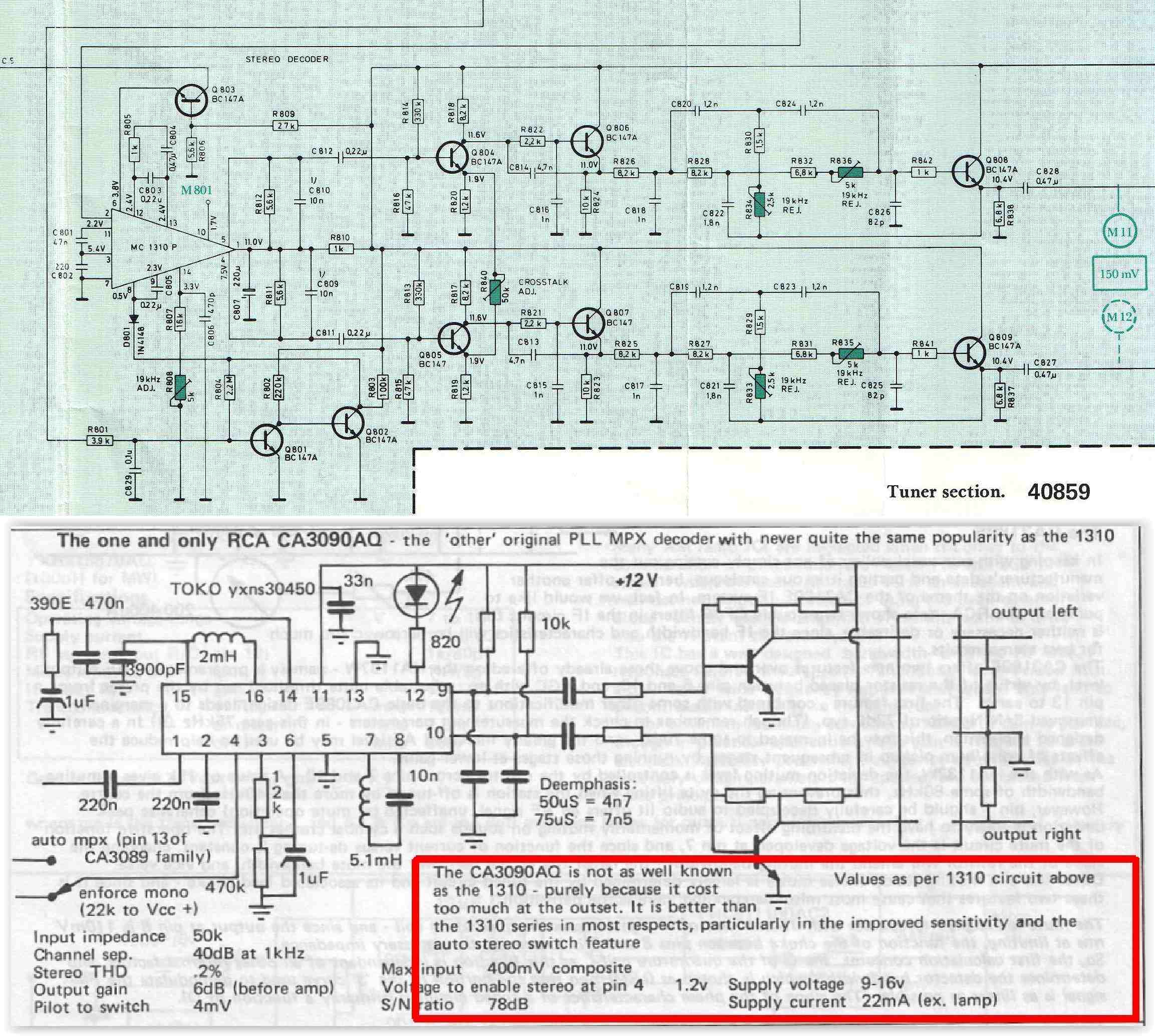

	Tandberg käyttivät kaikissa receivereissän MC 1310, kumma kyllä, vaikka olisi ollut parempi vaihtoehto; 3090, joka jo oli esillä tässä tredissä. Kuva on Tandberg 1040P Rx:stä. LGL

	IP kirjattu

artosalo God Member Poissa Viestejä: 2663 Sijainti: Perniö	Re: heathkit viritin AJ 33 Vastaus #29 - 14.11.2018 klo 21:27:44	Tulosta viesti
	Onhan noita stereodekoodereita. Erääseen projektiin piti löytää huipputason suorituskyky. Silloin katsoin Hitachin HA12016 sopivimmaksi. Särö tyypillisesti 0,025 % ym. Speksit liitteenä.

	HA12016.pdf ( 491 KB \| 327 latausta )
