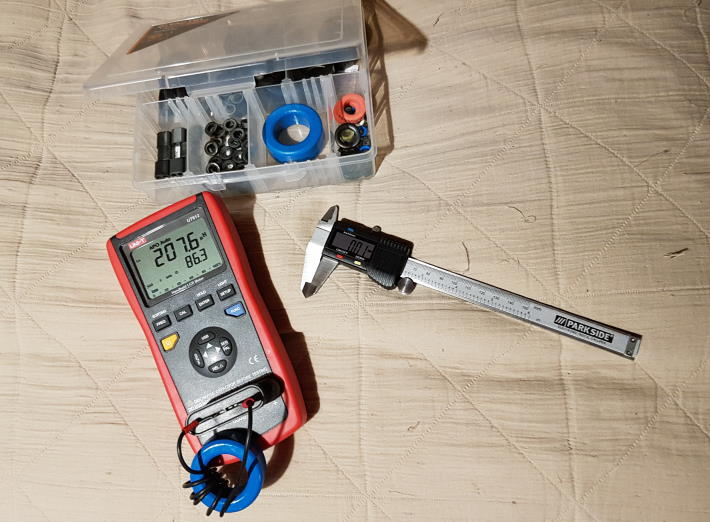

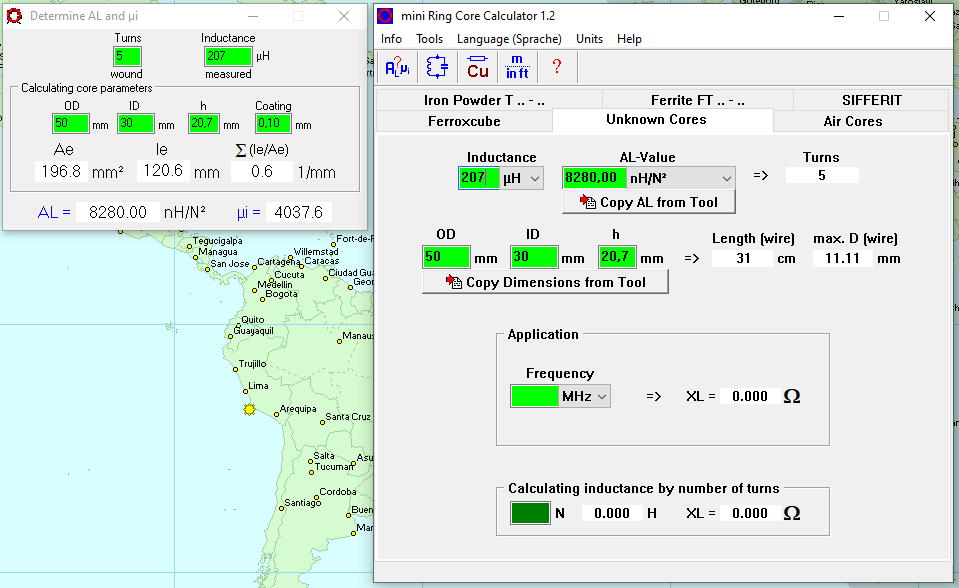

Mini Ring Core Calculator antaa kyseiselle toroidille arvot 34 kierr/1 mH, joten kyllä toroidi on sitä mitä pitääkin.

Edit: Tämän toroidin oikea AL-arvo on 880mH/(1000 N)EXP2, ja  Coil32-laskurilla tulee tällä arvolla sama tulos.

Ehdin editoida omaa vastaustani samalla kun kirjoitit oman viestisi. Kyllä nyt vaan näyttää pahasti siltä, että Amidonin sivuilla on väärät arvot. Jos kaksi laskuria, taskulaskin ja kaava ja mittausarvot antavat yhtenevän lukemat, on syytä uskoa, että tämä on oikein. Amidon ei ole toroidien valmistaja, vaan jälleenmyyjä, joten siellä voi kyllä virheitäkin olla.

1970-80-luvulla ostin näitä toroideja Englannista Ambit International firmasta. Toroidit olivat "Micrometals" merkkiset. " Micrometals" on vieläkin olemassa ja referenssinä voidaan käyttää heidän sivuillaan olevat arvot. Ovat tuumissa, mutta myös millimetreinä.
https://www.micrometals.com/shapes/toroid#
LGL

Sopivia toroideja odotellessani kokeilin miten tuollainen induktanssiltaan liian suuri kela ( n. 1 mH) toimisi virtamuuntajana HF-taajuuksilla.

Lopullinen tavoitteeni on rakentaa -30 dB:n coupleri joka toimisi taajuusalueella 2 MHz...60 MHz.
Sopiva kelan minimi-induktanssi tälle taajuusalueelle olisi n. 40 µH, joka vastaa 500 ohmin induktiivista reaktanssia 2 MHz taajuudella.

Coupleri toimii kohtalaisen hyvin 15 MHz:iin saakka, ja alarajataajuus on alle 100 kHz.
Tästä voisi päätellä, että esimerkiksi 100 µH kelalla tulisi hyvin katettua taajuusalue 1 MHz...n. 100 MHz. Saapa sitten nähdä.

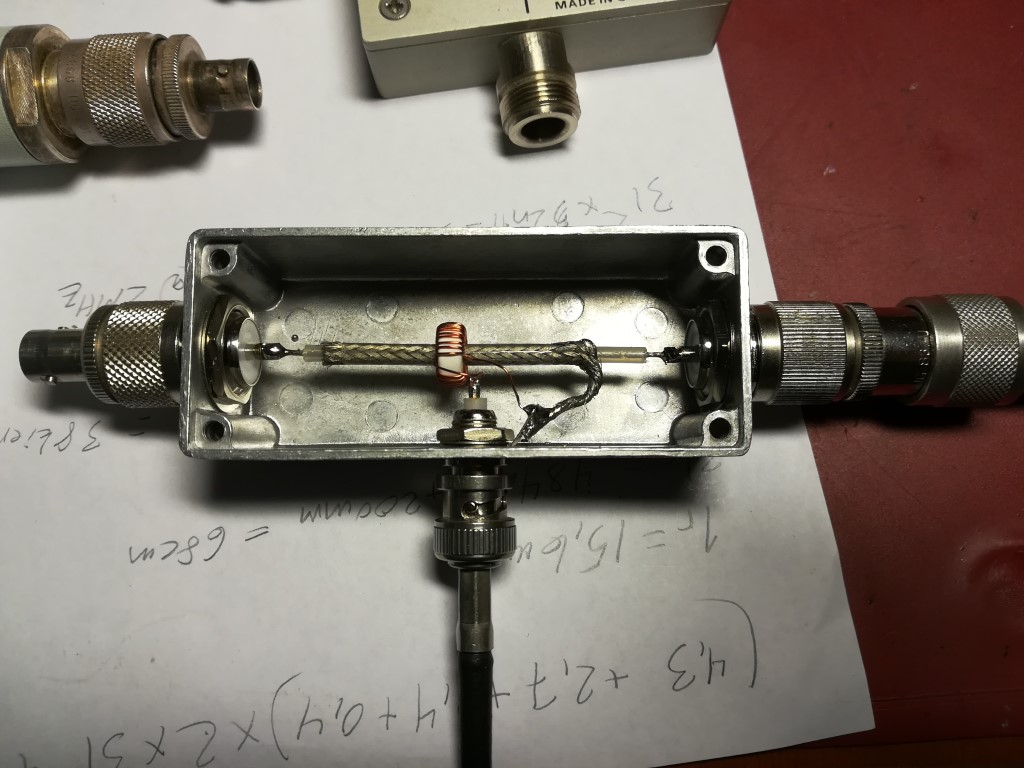

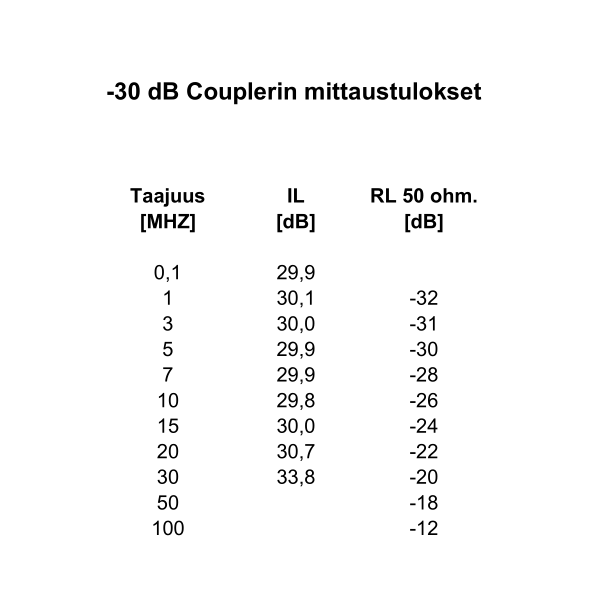

Ohessa kuva kostruktiosta ja mitatut läpäisuvaimennus- ja heijastusvaimennusarvot.
Läpäisyvaimennus mitattu 50 ohmin kuormaan päätetystä -30 dB-lähdöstä ja heijastusvaimennus 50 ohmiin päätetystä läpimenoportista.

Jos heijastusvaimennus dB:einä ei ole tuttu käsitteenä, niin täällä olevasta muunnostaulukosta näkee vastaavat SWR-arvot.
https://www.dhwebsites.com/fsm/images/lwf10.gif

Sain hankituksi Thomakselta (kiitos vielä kerran) Ferroxcuben TN10/6/4 toroideja, jotka ovat 4C65-materiaalista.
Valmistajan datojen mukaan tällä toroidilla 31 kierroksen käämi tuottaa 50 µH induktanssin.
Valmiin muuntajan mitattu induktanssi oli hiukan suurempi, noin 60  µH, joka vastaa n. 380 ohmin induktiivistä reaktanssia 1 MHz taajuudella.
Niinpä tekemäni haaroitin toimi täydellisesti vielä 1 MHz:llä, koska 380 ohmia 50 ohmin kuormitusvastuksen rinnalla on suhteellisen "näkymätön".

Toteutin haaroittimen keskijohtimen RG58:n pätkästä, jolloin sain myös toteutettua kapasitiivisen suojauksen keskijohtimen ja toroidin välillä (Faraday shield). Tosin edellisissä mittauksissa ilman suojaa ei näkynyt merkkejä kapasitiivisesta kytkeytymisestä.

Suoritin kytkentämittaukset kahteen kertaan ja eri laitteilla.
Ensimmäisessä testissä mittasin tasot HP54600A digiskoopilla ja toisessa R&S URV3 RF-volttimittarilla,
jonka "anturina" oli URV-Z4 kytkentäyksikkö (RF-probe).
Signaaligeneraattorina oli kummassakin testissä HP8657A.
Jälkimmäisen testin tuloksien lukeminen analogianäytöltä oli helpompaa, koska digiskoopin lukema vaihteli koko ajan.
Analogianäyttö vastaavasti oli täysin stabiili. Tuloksista on eliminoitu signaaligeneraattorin mahdollinen tasojen vaihtelu, sillä mittasin kaikilla taajuuksilla generaattorin lähtötason sekä haaroitetun tason. Tällä tavoin pitäisi myös suuri osa URV-systeemin virheestä tulla eliminoiduksi.

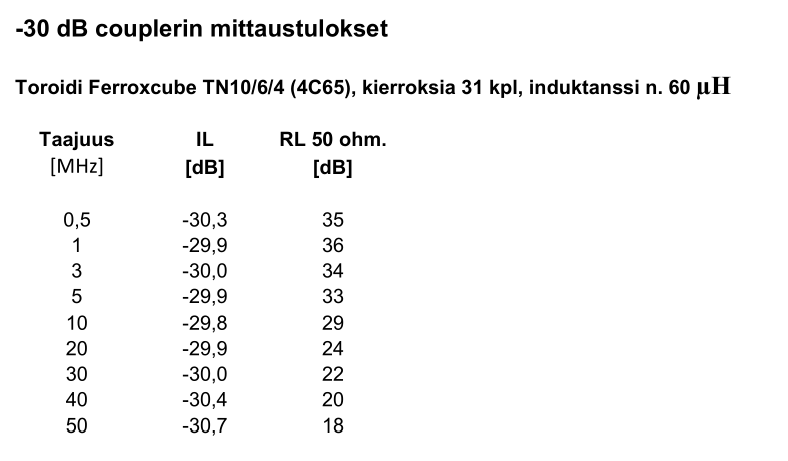

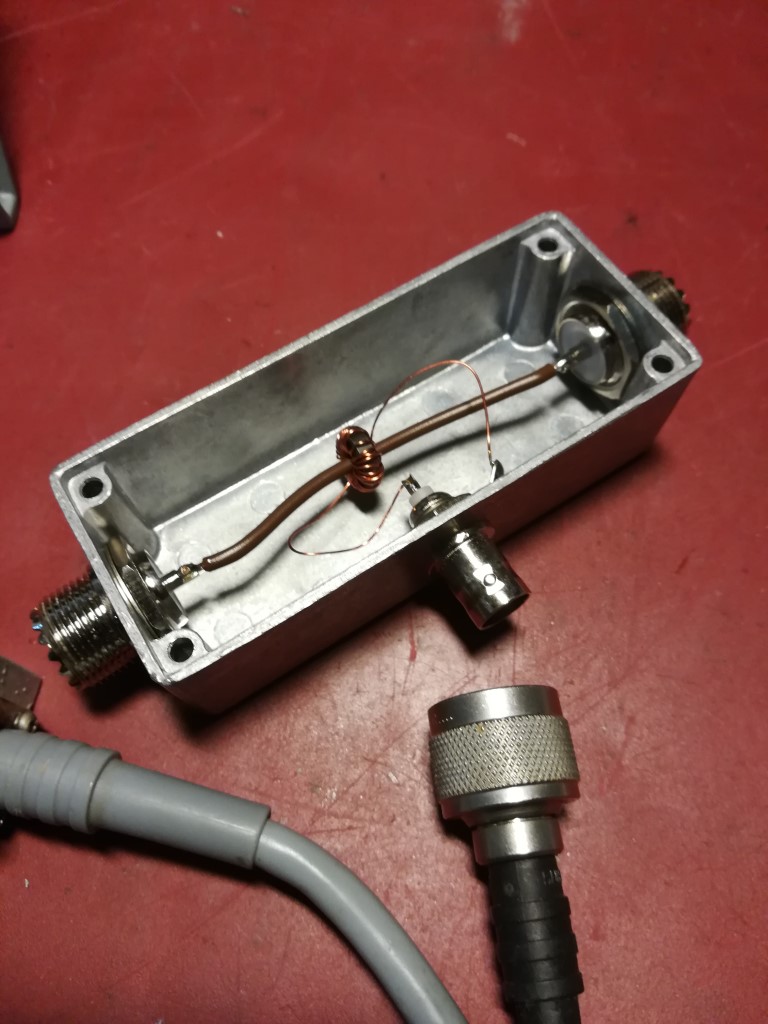

Lopputulos on mielestäni erittäin hyvä. Tulokset ja haaroittimen kuva ohessa.
