Normaali aihe Harmon 175W ... ??? (Luettu 4328 kertaa)
pekmatval
God Member
*****
Poissa



Viestejä: 2012
Harmon 175W ... ???
16.02.2018 klo 00:19:23
Tulosta viesti

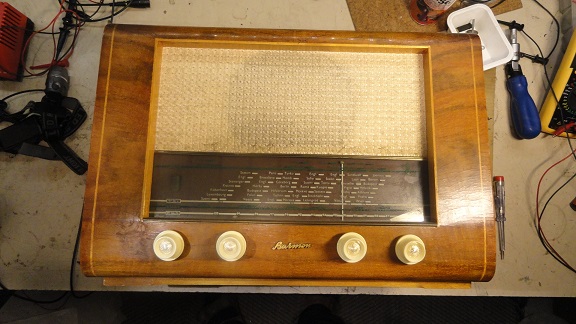

tuollainen ihmetys tuli eteen.
Takalevy lienee itse jyrsitty?
Virtajohto katkaisu. Kunto tuntematon.
Ohessa pari kuvaa.
Onko Harmon 175W?

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Harmon 175W ... ???
Vastaus #1 - 16.02.2018 klo 00:29:01
Tulosta viesti
Ei ottanut mitään virtaa alussa. Sulake oli rikki. Sen vaihdon jälkeen variakin kautta hiljalleen jännitettä nostettaessa alkoi lupaavasti suhista. Pääteaste hengissä.   Koko laite oli sisältä tomun ja karvapallojen peitossa, joten puhaltelin laitteen puhtaaksi ja laitoin kontaktisprayta liitiimiin, potkoihin  ja putken kantoihin.

Yllätys oli melkoinen, että radio toimi ... varsinkin ULA oli  täysin ok!  AM on melko hiljainen (varsinkin pitkät).

Olisiko kenelläkään kytkinkaavaa? Joidenkin putkien merkinnät ovat hävinneet, joten en tiedä  AM putkea, välitaajuusputkea, pääteputkea.  Tasuriputki tekee 270DC'tä .. ok?

Radio on sisältä hiukan kotitekoisen oloinen ... mutta hyvin tehty ja toimii!!  Kytkimet, säätokond systeemi, potikat toimii täysin! ... 10 pistettä suunnittelusta.
« Viimeksi muokattu: 16.02.2018 klo 18:01:07 Kirjoittaja pekmatval »
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Harmon 175W ... ???
Vastaus #2 - 16.02.2018 klo 00:30:10
Tulosta viesti

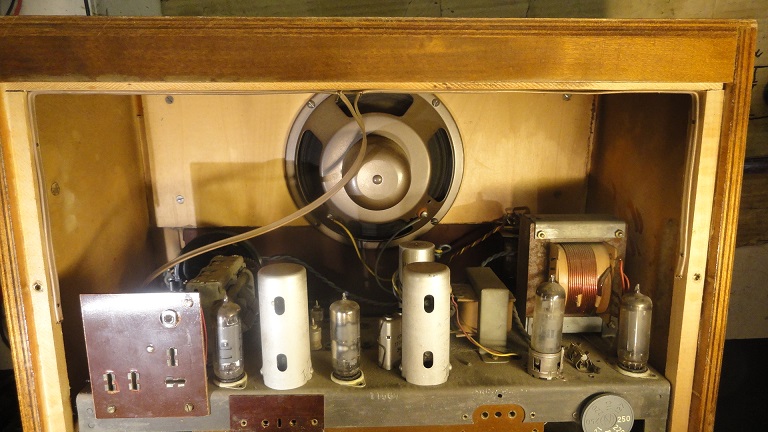

sisältä pari kuvaa

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Harmon 175W ... ???
Vastaus #3 - 16.02.2018 klo 00:40:34
Tulosta viesti
Ja koska näitä Televox konkkia on parjattu, niin päätin vaihtaa sen, joka lienee pääteputken hilakonkka (sen yli oli 80Vdc). Konkka oli 10nf/1500 , Televox.  Sen vuoto oli 17uA/200VDC ... ei kovin paha?  Toiminta ei muuttunut konkan vaihdon jälkeen.

Ihan 'piruuttani' tsekkasin myös 5uf/70V elkon,joka lienee ilmaisin elko. Koska yleensä elkot pettää oletin löytäväni ongelman ...mutta ei !!  Tämä elko oli 6uf eikä vuotanut 20Vdc'llä yhtään .. mittasin mikroampeereja!   Kun Radio toimi, niin tämän elkon yli oli noin 9Vdc'tä.

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Harmon 175W ... ???
Vastaus #4 - 16.02.2018 klo 00:44:46
Tulosta viesti

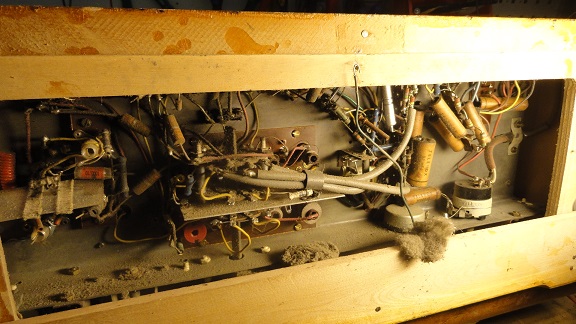

pari kuvaa lisää.  ennen puhdistusta ja pääteaste konkan vaihdon jälkeen. Se hyvä elko kiiltää kuvassa.

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2770
Re: Harmon 175W ... ???
Vastaus #5 - 16.02.2018 klo 07:32:38
Tulosta viesti
pekmatval kirjoitti 16.02.2018 klo 00:40:34:
Ja koska näitä Televox konkkia on parjattu, niin päätin vaihtaa sen, joka lienee pääteputken hilakonkka (sen yli oli 80Vdc). Konkka oli 10nf/1500 , Televox.  Sen vuoto oli 17uA/200VDC ... ei kovin paha?  Toiminta ei muuttunut konkan vaihdon jälkeen.



No tuohan tekee Ohmin lain mukaan 200V/17uA=11,8Mohmia, joka on huono arvo. Hyvän konkan vuotovastuksissa puhutaan satoina Megaohmeina. Jos pääteasteen hilavastus maihin on vaikka 1 Mohmi, tulee tässä tapauksessa jännitteenjakaja joka tuo hilalle noin kymmenesosan edellisen asteen anodijännitteestä, siis +8 Volttia, ei hyvä.

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

Timo Lehtonen
Senior Member
****
Poissa


SRHS 714

Viestejä: 250
Sijainti: Ähtäri
Re: Harmon 175W ... ???
Vastaus #6 - 16.02.2018 klo 09:55:25
Tulosta viesti
Terve!
Harmon-radiot ovat viime aikoina olleet eri tavoin esillä seuramme toimesta. Kytkentäkaavat vaan tuntuvat olevan hukassa. Minulla oli muutama vuosi sitten Harmon 686W-ULA huoltopöydälläni ja ilman kaavaa piti selvityä.

Kuvistasi veikkaan, että Televox-konkat vuotavat kaikki enemmän tai vähemmän. Samoin noista massavastuksista löytynee jo "ikääntyneitä" yksilöitä. Mutta jos radio toimii, ei vielä mitään kovin kriittistä ole tapahtunut. Anodi- ja suojahilajännitteiden suotokondensaattorit ja kuormitusvastukset kannattaa tarkistaa. Pientaajuusvahvistin on aina herkkä peli komponenttiensa osalta, jos odotat parasta mahdollista äänentoistoa.

T. Timo L.

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Harmon 175W ... ???
Vastaus #7 - 16.02.2018 klo 22:34:51
Tulosta viesti
Tuon vaihtamani pääteputken hilakonkan mittaustulos kertoo, että 'vastus' (vuotamisen mukaan laskettu)  riippuu jännitteestä.  Jos konkan yli on iso DC, niin  vuotava tasavirta saattaa aiheuttaa ongelmia  (esim pääteputken hilajänniteen nousun) . Jossakin kohtaa, missä konkan yli on vain muutama voltti niin vanha televox on yhä kelvollinen... 'vastus' yli 200Mohm .

Sivun alkuun

IP kirjattu

Timo Lehtonen
Senior Member
****
Poissa


SRHS 714

Viestejä: 250
Sijainti: Ähtäri
Re: Harmon 175W ... ???
Vastaus #8 - 16.02.2018 klo 22:56:23
Tulosta viesti
Näin kyllä.
Useimmiten myös vuotavan paperikonkan kapasitanssi on muuttunut (yleensä kasvanut). Se taas saattaa aiheuttaa ongelmia pienijännitteisissäkin piireissä (ei kuitenkaan kategorisesti aina).

Timo L.

Sivun alkuun

IP kirjattu
