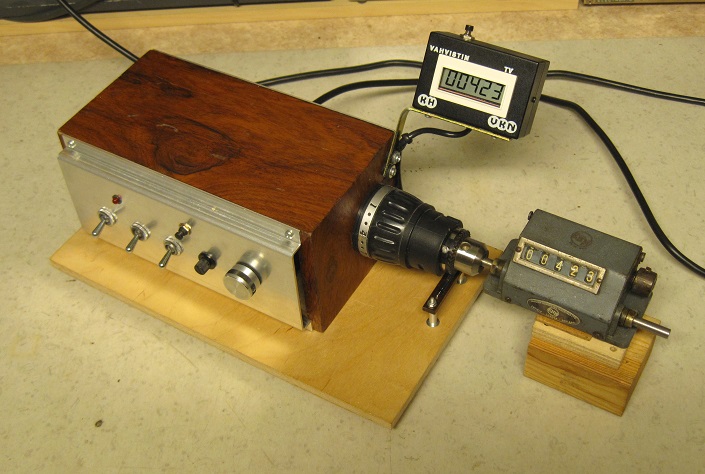

Vuosi sitten aloittamani projekti tuli taas pöydälle, eli 12V akkuporakoneen tekniikka on koteloituna.
Muuntajaksi tulee 12,6Vac/5A toisiolla, laitoin muuntajaan tasurin ja jännite nousi vain 0,5V. Tällä
kytkennällä kone pyörii ihan ok, ilman mitään elkoa, kokeilin siihen 3300/40 elkoa mutta sillä ei ollut
vaikutusta jännitteeseen. Tämä 12,6V on tärkeä pyörintä nopeuden pehmeän säätämisen vuoksi,
eli saan koneen lähtemään hitaasti ja rauhallisesti pyörimään. Mutta kysymys kuuluu pitäisikö tuo
elko laittaa em. huolimatta tasurin jälkeen?

Markku

Hieno peli, mutta ei ole saatavissa juuri nyt, lisäksi tilaaminen Suomeen nostaa ilmeisesti
hintaa merkittävästi, briteistä tilaaminen vaikeutuu nähtävästi muutenkin? Näille koneille
pitäisi olla jatkuvaa tarvetta, mm. Intiasta saisi edullisesti tilattua näitä eri versioina.

Markku

Tämä projektini on monikäyttöisempi versio, eli vaihtoehtona voisin hankkia aihioksi
vaikkapa alla olevan ja rakennella hiukan lisää. Mutta kun sattuu olemaan joutavana
tarvittavat osat niin siitä tämä oma projekti sai alkunsa.

https://www.banggood.com/Raitool-350W-Mini-Lathe-Machine-Woodworking-DIY-Lathe-S...

Markku

Oisko pyörimisnopeuden kontrollointiin se sininen, hall-anturointi tai vastaava?

Perus puhaltimissahan on vaan 2 johdinta ja muuttuva vauhtisissa sitten vähintään se kolme.

Minulla on tuollainen 7 ruplan malli. Harmikseni laskuria ei voi nollata, vaan se veivattava alkuun. Ellei sitten huomioi alkulukemaa ja ynnää siihen halutut kierrokset.

On sillä muutama ferriittimuuntaja käämitty, vaikka ergonomia onkin aivan... No, idästä.

Raimo Sjöberg kirjoitti 17.01.2018 klo 22:47:29:


No ainakin ikuinen rakenne näyttää olevan, tosin työturvallisuus asiantuntijat saattaisivat pitää jopa vaarallisena?

Markku

  Onnittelut siitä että kone on "valmis"! Nyt kiinnostaisi tietää että miten olet toteuttanut kääminnän oskiloinnin?

Testailu jatkuu...

Olen käytellyt konetta reippaan puoleisesti ja tuuletus toimii, koska lämmöt pysyvät + 40* alapuolella.
Puukotelo ei ole paras vaihtoehto mutta kun sellainen sattui olemaan valmiina niin käytin pois. Sopivampi
olisi al-profiilikotelo mutta vaikea löytää sopivan tukevaa vähänkään järkevään hintaan.

Tuo laskuripuoli askarruttaa, sopivaa optista en ole löytänyt, reed-releellä se toimii mutta alustan
rakentamisen kannalta pelili istukan kehälle olisi kätevämpi kuin magneettinappi/rele systeemi?

Moottorin vastus-säätö oli hyvin yleinen vielä 50-luvulla ja alennusvaihteen avulla päästiin ihan kelpo
tuloksiin. Nykyään halutaan voima suoraan moottorin akselilta ja elektroniikka antaa siihen hyvät
keinot. Tämä ehkä hiukan hämää niitä joilla ei ammattikoulussa ole enää käyty läpi näitä vanhoja
tasavirtakäyttöjä.

Markku

Maja kirjoitti 31.01.2018 klo 00:54:53:


Taitaa tuo laskuri olla mallia Bebek. Mulla on samanlainen, se on kätevä kun toimii pitkät ajat omalla 1,5 voltin sauvaparilla. Ehkä minäkin käytän sitä tuon käämintäkone m. CCCP tuunaukseen.

Kiinalaisilla on ilmeisesti tullut kupru tuon pulssilaskurin mekaniikan kanssa, näyttö ei kohdistu kunnolla kehykseen ja mm. seeprakumi paistaa alareunasta silmään. Mutta kyllä se tällaiseen käyttöön hyvin kelpaa.

Väsäsin aikani ratoksi oskillointi mysteerin käämikoneeseeni vanhasta hitsausrobotin langansyötön printtimoottorista, parista releestä ja parista mikrokytkimestä. Vähän tietysti on liioiteltua sanoa että väsäsin, kun vasta sähköt on tehty, mutta kelkan johteet ja syöttöruuvi on tilattu, mistäpä muualta kuin Kiinasta, ja toivon mukaan tulevat jo lähivuosien aikana. Printtimoottori on siitä kiva ettei ankkuri paina oikeastaan mitään, niin suunnan vaihto vauhdista onnistuu kivuttomasti. Testasin 8mm kierretangon pätkällä ja lattamutterilla mikrojen kanssa pöydällä, niin 21 voltin nimellisjännitteellä suunta vaihtui ilman nikottelua ilman että mikro ehti pohjata, vaikka mikrot on riisuttu vanhasta mikroaaltouunista, joiden liike on max 2mm. Moottorin välitetyt kierrokset on 120 r/min nimellisjännitteellä ja jo 0,5 voltilla pyörii, mutta kierros kestää monta sekuntia. Langan ohjaussuuttimen voi tehdä hiiliteflonisesta hitsauslainerista niin kestää hankausta ja on liukas eikä riko eristettä.

Jussi

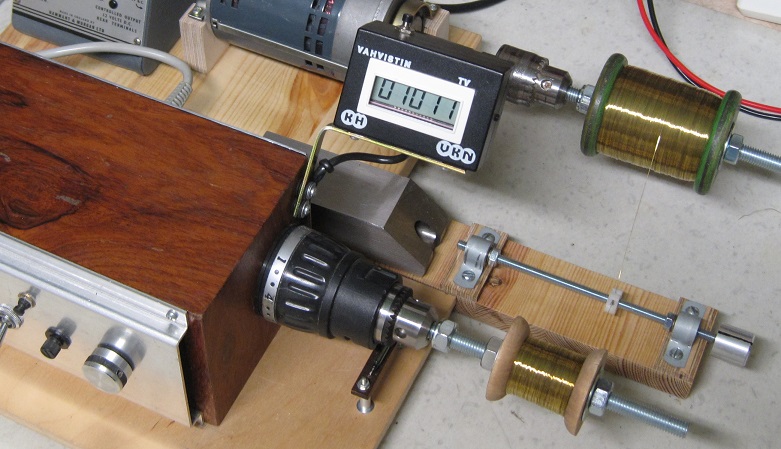

Laakeripitimistä itse aiheeseen, tässä on prototyyppi jonka 15mm MMJ-klemmarit on tarkoitus korvata, toimii
näinkin joten kuten mutta nihkeästi, se haittaa huomattavasti langan tarkkaa ohjausta. Lopulliset alustat
valmistan vasta kun kaikki muu on kunnossa. Tuo "moottorijarru" antokelalla toimii yllättävän hyvin, kokeilin
siihen ensin normaalia 230V moottoria, ei onnistunut, momentin säätöalue jää olemattomaksi. Tällä pienellä
90V:n moottorilla se onnistui hyvin. Säätöalue on 5...20Vdc. Tästä jarrusta on se hyöty että lanka pysyy
tasaisen kireällä ja kääminnän voi keskeyttää ja käynnistää uudelleen niin ettei se näy käämityksessä.

Tuosta alustatasta tulee kolmiosainen ja siihen tulee oma säädettävä dc-virtalähde jarrutukseen, käytän
nimittäin näitä moottoreita enimmäkseen ihan muihin tarkoituksiin.

Markku
