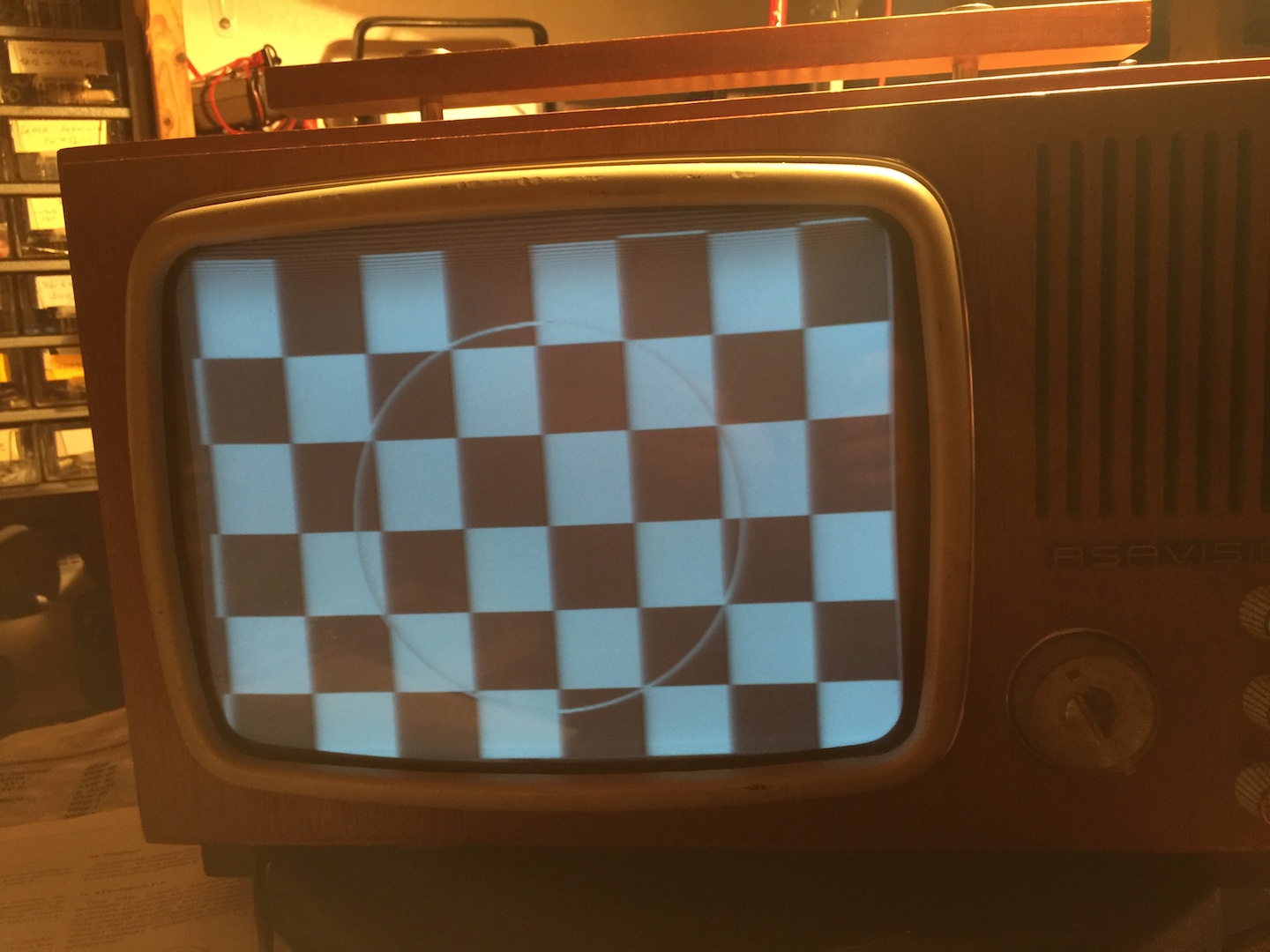

Aikaa on kulunut noin 50-vuotta siitä, kun viimeksi olen Mv-telkkarin kuvageometriaa säätänyt. Kuvan perusteella tuli ensisiksi mieleen poikkeutuskelassa olevat kaksi kaksisiipistä magneettia, joilla kuvan keskitys sekä vaaka ja pystygeomeriaa yrittäisin korjata. Pystygeometria on yläpäästä myös venähtänyt, en tiedä miten pystygeometian säädin reagoi tähän. Voihan siellä  putki-  tai muuksin vika olla.

Olisikohana uudella ASA-tikulla  tämän mallin huolto-ohje?

terv. Åke

Minun silmään osuu seuraavaa

1. Juovaoskillaattorin vaihe on hieman pielessä. Kuvan pitää olla keskellä taustarasteria. Säätötrimmeri lienee juovaoskillaattorin kelan vieressä.

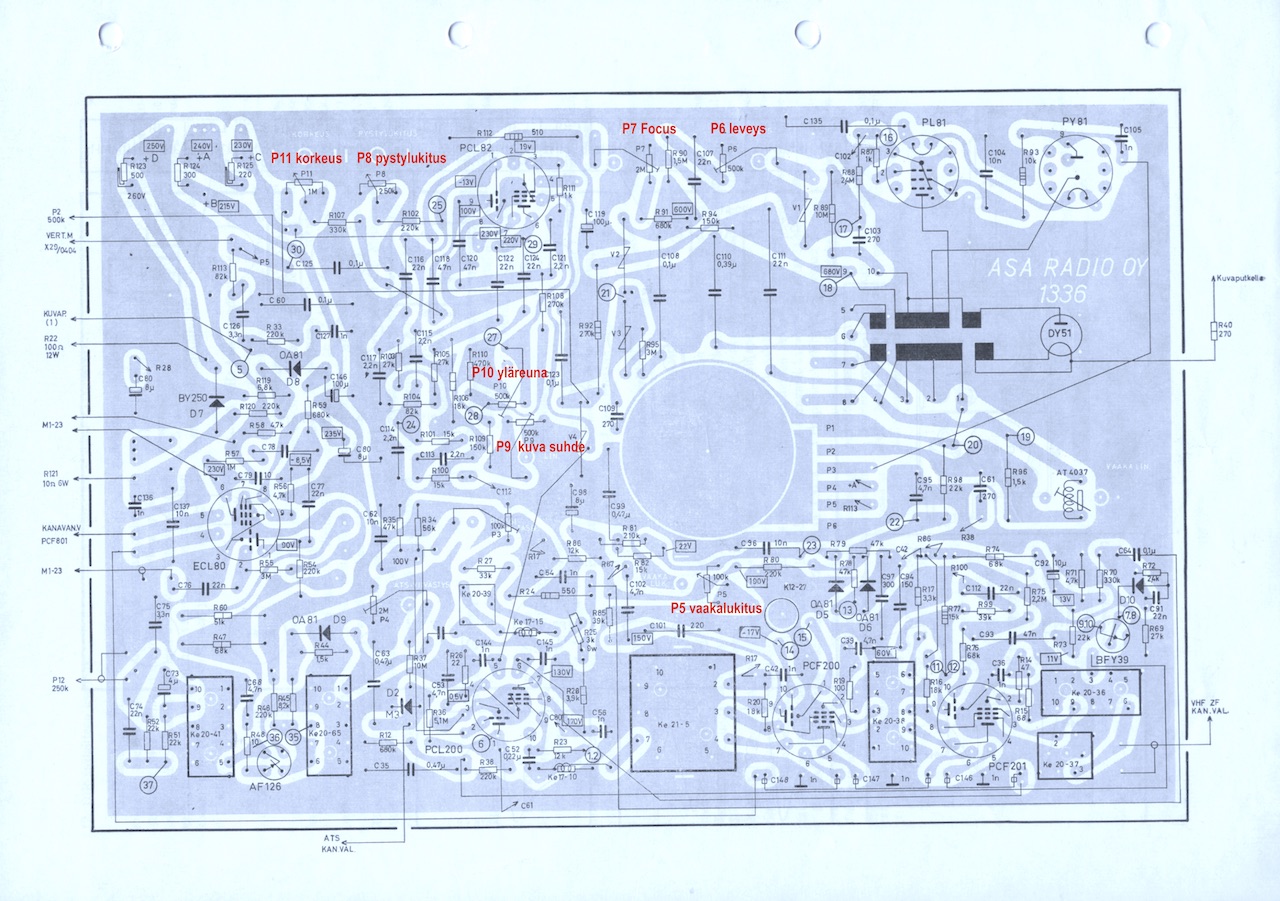

2. Kuva on liian kapea. TV-kuva säädetään yli kuvaputken laitojen (over scan). Säätötrimmeri näkyy olevan merkitty piirilevykuvaan.

3. Kuvan yläosan pystylineaarisuus on huono. Kokeile saako ruudut samankorkuisiksi lineaarisuussäätimillä.

4. Kuva on liian alhaalla ja matala. Säädä Åken mainitsimilla poikkeutuskelassa takimmaisena olevilla rengasmagneeteilla. Asassa ne on usein ruskeaa muovimaista ainetta tai sitten ne on ihan peltiä vaan. Säätö vaikuttaa samalla vaakasuuntaan, säädä sekin keskelle. Säädä kuvan korkeus suuremmaksi korkeus trimmerillä

5. Ainakin oikessa laidassa on vähän tynnyrivääristymää. Poikkeutuskelan sivuilla on magneetteja joissa on neliskulmainen reikä keskellä. Säädä messinki tai muoviavaimella reunat suoriksi. Voi myös olla, että siellä on peltiliuskojen päissä tankomagneetit. Niitä voi taivulla.

6. Voi olla, että focuskin on vähän huono. Se olisi hyvä säätää ristikkokuvalla.
Jos focusta ei saa ihan optimiin kannattaa painottaa alareunan terävyyttä, siellähän on ohjelmissa tekstitykset

Jari

Tästä mallista on alkuperäinen huolto-ohje täydennyksineen uudella Asa-muistitikulla. Lisänä on paljon muutakin tietoa Asavisiosta 1336.
Palautan mieliin, että muistitikulla on edelliseen versioon verrattuna kokonaan uudet kokonaisuudet kaikista Asa Radio Oy:n valmistamista televisioista vuoteen 1980 saakka. Uutena mukana ovat myös Asa Radion valmistamat sotilasradiolaitteet. Oheistietoa Asa Radio Oy:sta on runsaasti lisämateriaalina.

Kauko Viitanen
