Geloso G. 226-A kaiuttimien kytkentä ongelmaa (Luettu 4825 kertaa)

Oskari YaBB Newbies Poissa Viestejä: 27 Sijainti: Joensuu	Geloso G. 226-A kaiuttimien kytkentä ongelmaa 22.07.2017 klo 17:37:36	Tulosta viesti

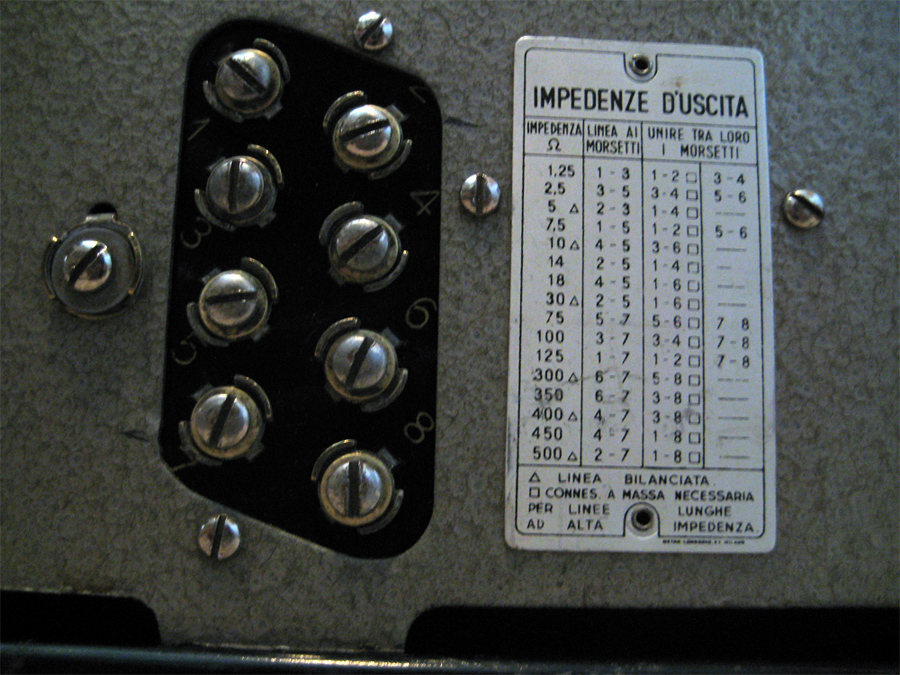

	Hei Olisiko kellään tietoa miten tähän Geloso vahvistimeen kytketään normaali 8 ohm kaiutin (mitkä navat kaiuttimelle ja pitääkö jotkut navat vielä kytkeä yhteen?) , vai pitääkö kaiuttimeen olla vielä jonkinlainen muuntaja? Ohessa pari linkkiä aiheesta, ja pari kuvaa. http://www.vintageamps.com/plexiboard/viewtopic.php?f=10&t=111672 http://www.amateurtele.com/index.php?artikel=119

	IP kirjattu

Oskari YaBB Newbies Poissa Viestejä: 27 Sijainti: Joensuu	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #1 - 22.07.2017 klo 17:38:04	Tulosta viesti
	Vielä tuo laatta englannin kielellä.

	IP kirjattu

Ruokki God Member Poissa Viestejä: 1781	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #2 - 22.07.2017 klo 17:58:24	Tulosta viesti
	Minusta näyttää siltä että 8 ohm kaiutin kytketään 1een ja 5een. Muita ulostuloja ei saa yhdistellä. Korjaa jos olen väärässä

	Ruokki
	IP kirjattu

artosalo God Member Poissa Viestejä: 2663 Sijainti: Perniö	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #3 - 22.07.2017 klo 20:09:15	Tulosta viesti
	Geloson muuntajissa on kaksi identtistä toisiota, joita yhdistelemällä sarjaan tai rinnan saadaan laaja valikoima lähtöjä. Ensimmäisessä sarakkeessä kerrotaan minkä lähdön väliin kaiutin kytketään. Toisessa ja kolmannessa kerrotaan mitkä lähdöt mahdollisesti yhdistetään. Sinun tapauksessasi valitaan 7,5 ohmin kytkentä. Kaiutin kytketään lähtöjen 1 ja 5 väliin. Sen lisäksi kytketään lähdöt 1 ja 2 sekä 5 ja 6 yhteen johtimella. Näin on saatu muuntajasta kytkentä jossa kaksi identtistä käämin osiota (1-5 ja 2-6) on rinnakkain ja muuntosuhde vastaa 7,5 ohmin kuormaa.


	IP kirjattu

jasonisti God Member Poissa Viestejä: 772	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #4 - 22.07.2017 klo 20:23:56	Tulosta viesti
	Näinhän se menee niin kuin Arto sen kertoi. Vielä tuo neliöllä merkitty hyppäri maihin niin on kaiutinlinja toisesta päästä maissa. Tuo kytkentätaulukko on erilainen riippuen pääteasteen tehosta ja muuntajasta joten välttämättä numerointi ei ole yleispätevä. Ongelmahan saattaa tulla silloin jos lätkä on kadonnut. Netistä kyllä löytyy kaikki Geloson vuosikirjat ja niistä laitteet ja kytkikset.


	IP kirjattu

artosalo God Member Poissa Viestejä: 2663 Sijainti: Perniö	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #5 - 22.07.2017 klo 20:54:16	Tulosta viesti
	Lainaus: Vielä tuo neliöllä merkitty hyppäri maihin niin on kaiutinlinja toisesta päästä maissa. Näin voi tehdä, mutta tarvetta sille ei ole, koska vastakytkennälle on oma kääminsä. Tosin mitään haittaakaan maihinkytkennästä ei ole. Kaiutinkäämi(t) voivat olla "ilmassakin".


	IP kirjattu

Oskari YaBB Newbies Poissa Viestejä: 27 Sijainti: Joensuu	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #6 - 24.07.2017 klo 10:17:44	Tulosta viesti

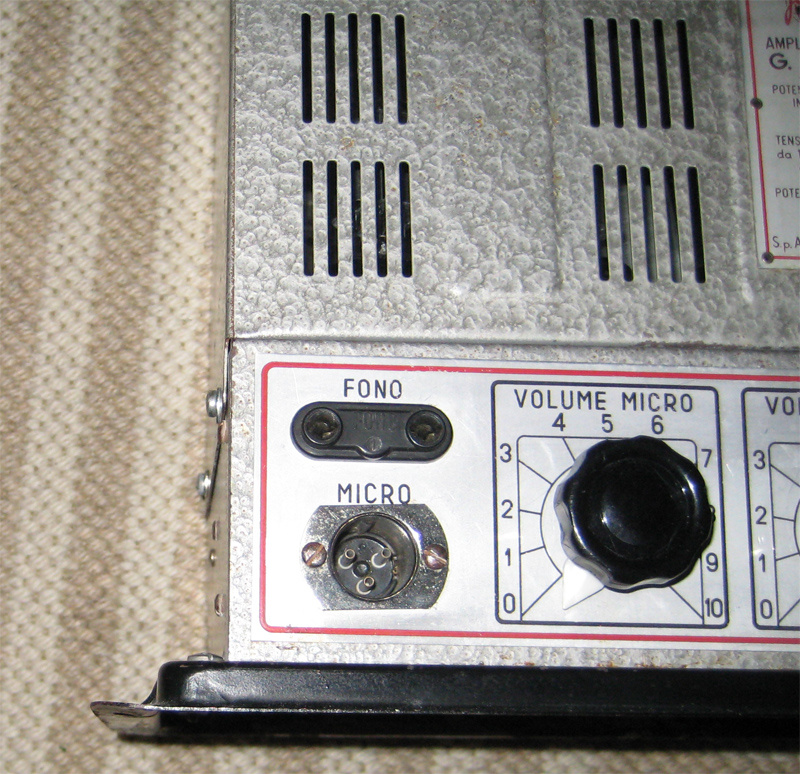

	Hei Kiitos paljon teille, nyt sain molemmista kunnostamistani Geloso vahvistimista (G. 213-A ja G. 226-A) äänen pihalle. Olisko kellään jäänyt nurkkiin pyörimään tai löytyisikö mistä tuollaisia (edes yksi) Geloson mikrofooni liitin plugeja. Olisi kova tarve kun minulta löytyy yksi Geloson mikki mistä puuttuu tuo plugi. Ebayssä ryöstöhinnat... Ohessa linkki: http://www.ebay.com/itm/Spina-Geloso-jack-amplificatori-60-70-vintage-Montarbo-v...

	IP kirjattu

IlpoJaakko God Member Poissa SRHS Viestejä: 868	Re: Geloso G. 226-A kaiuttimien kytkentä ongelmaa Vastaus #7 - 25.07.2017 klo 11:20:23	Tulosta viesti

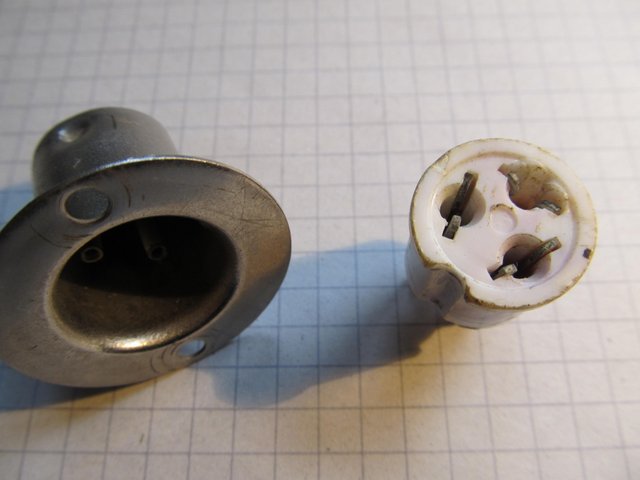

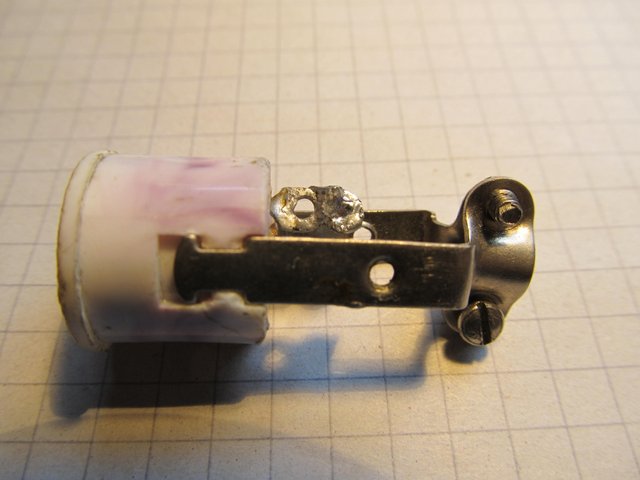

	Hei. Tämmöinen liitin löytyi. puuttuu ilmeisesti suojus. Tulee kirjeessäkin jos tarvitset. Valitan kuvien heikkoa laatua. Photoshop sekosi, kun tuli Win10:iin joku automaattipäivitys. keljuttaa, kun on ihan maksullinen ohjelma. Ilpo

	IP kirjattu
