Moro

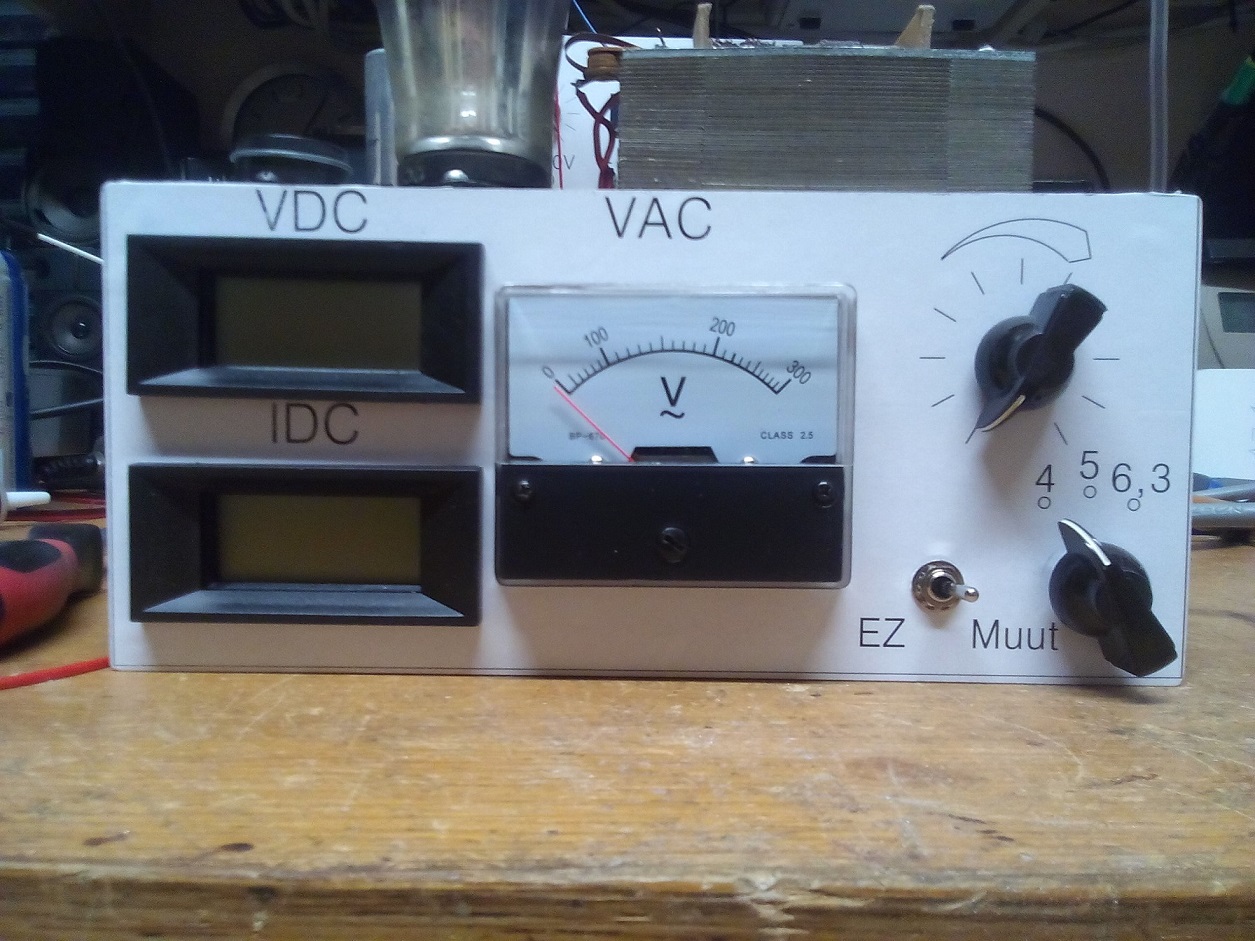

Rakentelin tossa viikon loppuna, kun ei ollut parempaakaan tekemistä, tasasuuntausputki testerin. Otsikon kymysysmerkki viittaa siihen, että kyllähän sen putken heikkouden huomaa muutenkin reilusti tippuneista jännitteistä, mutta tulipa tehtyä.

Jussi

Moro

Kuormittamaton AC on vähän reilu 2x260V, kuormittamaton DC n.350V.
Uudella EZ81:llä jännite on 200V kun kuormitus on 160mA. Testasin vanhaa AZ41:tä, jonka tiesin olevan loppu, oli jännite 30mA:n kuormalla enää 120V, eli aika kypsä putki.
Ajattelin lisätä naparuuvien tilalle tikutakumittarit, jos ja kun viitsii pora- ja viila menetelmällä ruveta aukkoja tekemään. Mutta ehkä jo lähivuosien aikana.

Jussi

Muistelin,että kuristinsisäänmenolla jännite jää pienemmäksi.
Tässä melko perusteellista tekstiä putkivahvistimien ystäville.
Tasasuuntaaja ja suodatus kts s.60--

http://www.biaspiste.fi/artikkelit/Putkikitaravahvistimen_suunnitteluprosessi.pd...

Moro

Olinpas taas kerran katsellut ties mitä, kun olin saanut 270V EZ81:lle. Totuus oli tarkistuksen jälkeen 200V. 150mA:lla 210V. Suoritin Tieteellisen laboratorio tutkimuksen 4007 diodeilla, ja sain 150mA:n kuormalla 240V. Suurin syyllinen on ties mistä vanhasta radiosta peräisin oleva muuntaja ja kuristin, joiden langat on tosi ohuita, mitoitettu ilmeisesti jotain 40-50mA:n kuormalle. Kuristimen käämin resistanssi on 120Ω ja induktanssi 2H. Mittasin AC:n tolla 150mA kuormalla, niin se tippui 260V:sta 240V:iin, jolloin ensimmäisellä konkalla oli 260V ja Toisella 240V, eli kuristimeenkin jäi 20V. Mutta näilläkin tiedoilla putkella sai 30V vähemmän kuin piidiodeilla.

Jussi

Moro

Olipa yllätys kuinka nopeasti AZ1 antaa täyden virran, ei kestänyt kuin muutaman sekunnin, kun taas epäsuoraan hehkutetut EZ80 ja 81 kestää juuri epäsuoruudestaan johtuen useampikertaisen ajan. Eihän sillä AZ:n nopeudella sinänsä mitään merkitystä ole. kun muut putket kuitenkin lämpiää hitaammin. 5TS4S:kin antoi täydet jo viidessä sekunnissa, vaikka hehkujännite oli unohtunut  4V:iin, ja putkessa on 5V:n hehku.

Jussi
