Tuttu nuorimies tuli kerran perhejuhlissa juttelemaan ja kertoi, että yksi syy, miksi hän aikoinaan päätti ruveta opiskelemaan elektroniikka-alaa, oli ledivilkku, jonka kerran tein hänelle, kun hän oli pieni poika. Oli yllättävää ja tuntui mukavalta, että joku noin pieni asia oli vaikuttanut ammatinvalintaan.

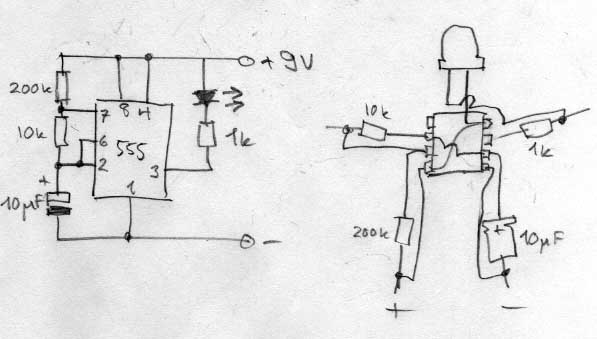

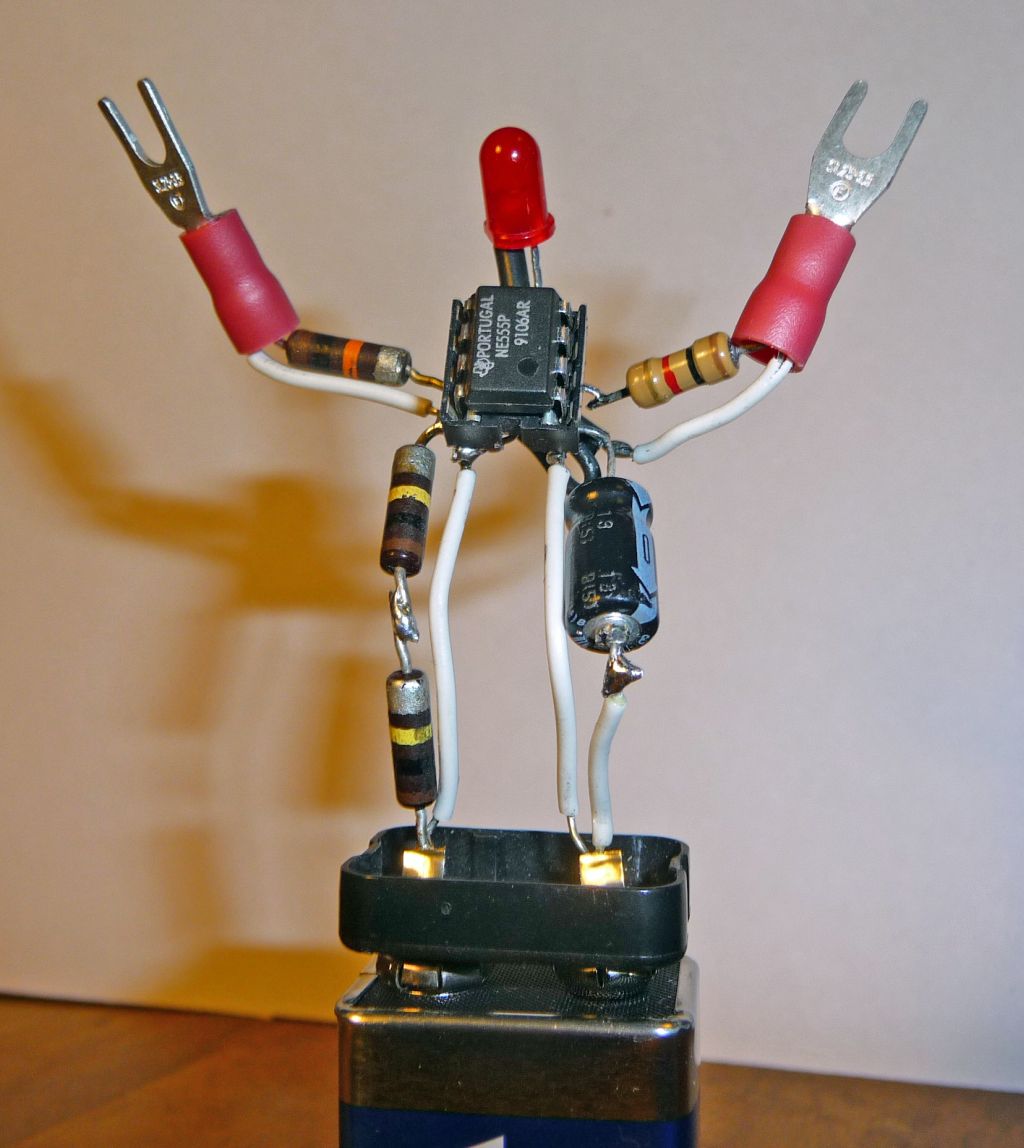

Vilkun piirros oli 80-luvulla jossain lehdessä, joka on kadonnut. Tein rekonstruktion, vaikkakin vähän parannellun version. 555-piirin ympärillä on vain vähimmät tarpeelliset komponentit, kolme vastusta, elko ja led. Tällä versiolla on polvi- ja kyynärtaipeet, joita alkuperäisellä ei ollut. Se oli suorajalkainen ja -kätinen.

Jos olisin aikoinaan rakentanut vilkun tavalliseen tapaan kytkentälevyn palaselle, niin se ei luultavasti olisi ruvennut kiinnostamaan nuorta miestä niin paljon, että hän olisi selvittänyt, miten vilkku oikein on tehty.

Eero

Hauska tuo Vilkku-Ukko

Pitäisköhän väsätä kummipojalle pukinkonttiin, taitaa muutama 555:kin löytyä sopivasti.

pitää tehdä tommonen museoautoon vilkkumaan, kun seisoo parkissa niin jos saisi olla varmemmin rauhassa.
Tuomo

Aivan mainio idea!

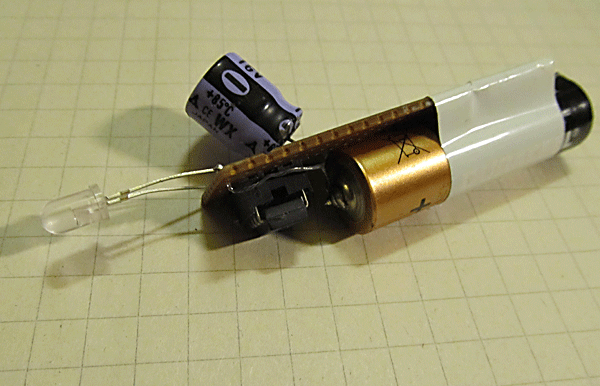

Tuostapa tuli mieleen, kun pojalla oli 6v synttärit. Ostettiin ilmapalloja joiden sisällä oli valo. Valo aktivoitiin vetämällä liuska pois ennen pallon täyttöä. Valo palaa edelleen. Ja aktivoinnista on nyt kaksi viikkoa. En ymmärrä miten riittää virtaa vieläkin. Aluksi valo sammui kun palloa ei heilutettu, mutta nyt se on palanut yhtäjaksoisesti jo viikon.

http://oh6lsl.kuvat.fi/kuvat/OH6LSL/Temp/ledi.jpg

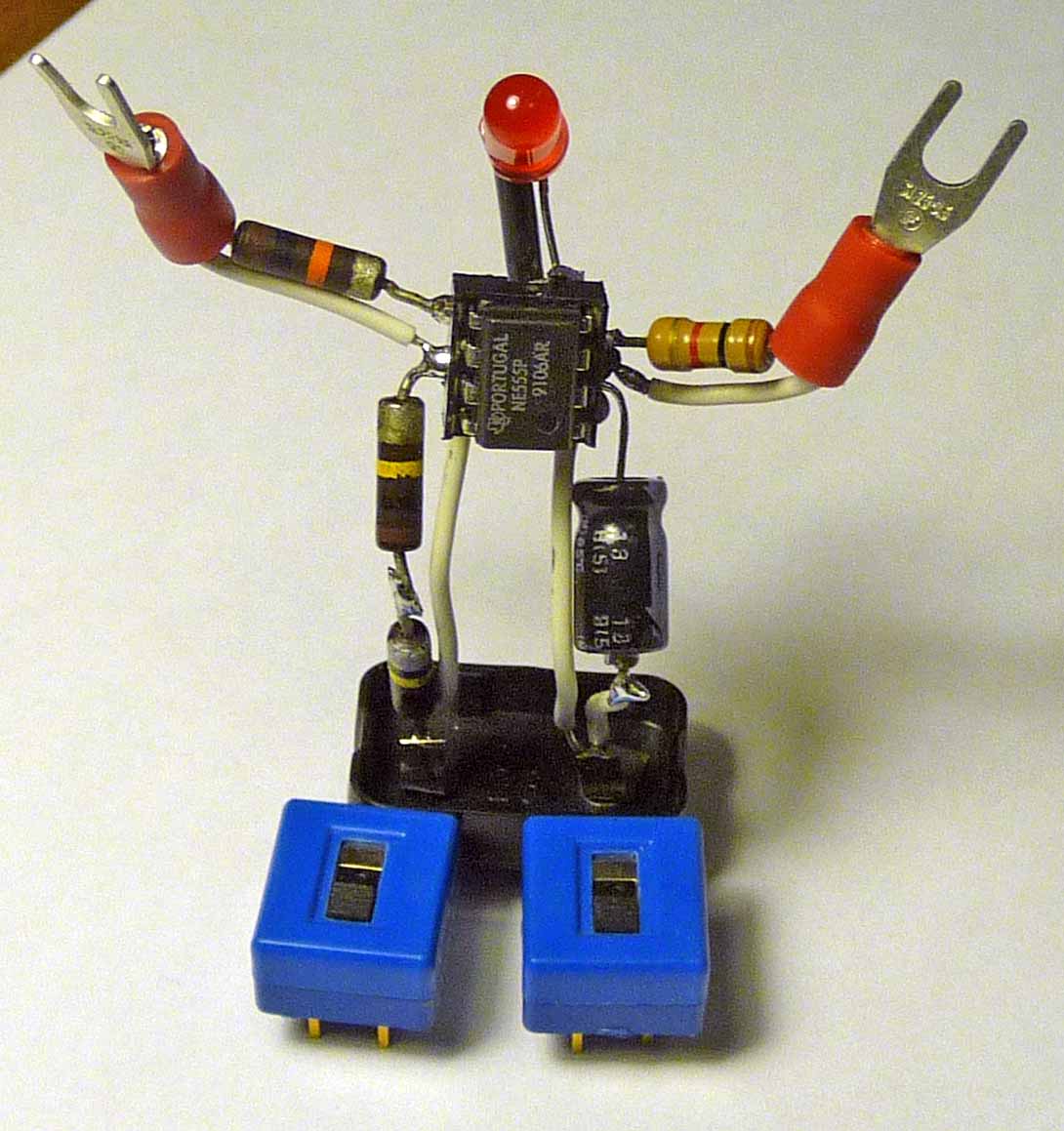

Sen verran hauska kapine tämä on että piti itsekin värkätä, tosin omilla modauksilla. Ledejä tuli kaksi vierekkäin, vähän ET-tyypin mukaisesti. Jaoin tuon 220k vastuksen niin, että alapäähän jäi 1k ja lopun vastuksesta johdotin käsiin. Nyt kun ottaa käsistä kiinni muuttuu vilkuntatajuus korkeammaksi riippuen ihon kosteudesta. Lisäksi vedin käsistä ukon taakse piuhat anturiksi. Anturin kun upottaa vesijohtoveteen niin ukko kummasti virkistyy, puhumattakaan lähikaupan kolmosesta! Pistinpä anturin suuhuni ja totta, ukko kertoi innoissaan testihenkilön olevan johtaja-ainesta tai ainakin kovin johtava!

Tällä versiolla lahjon 5v pojanpoikaani tulevana lauantaina.

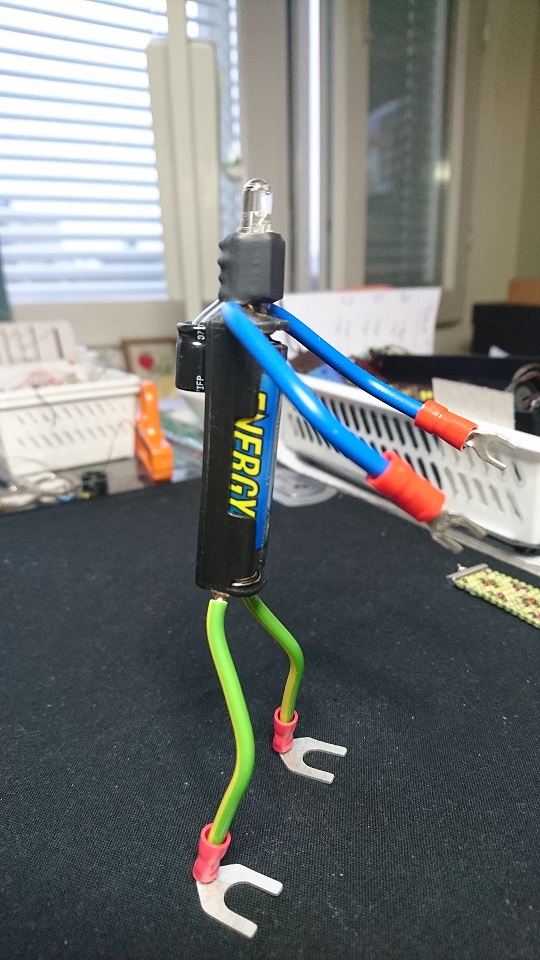

Pitihän minunkin sitten tuollainen lediäijä väsätä, nurkista kun löytyi sopivasti LM3909 ja 2,5mm2 MMJ-kaapelinpätkä. Lyytistä tuli ukolle hieno selkäreppu.

Vaimo sen kyllä omi heti itselleen...

Eero Aro kirjoitti 17.01.2017 klo 16:49:35:

Ja öljysukat.
