Tuolla aiemmin olevaa radion kytkentäkaaviota katsellessa selvisi, että sen ilmaisin 1T4:n toimintapiste on erikoinen. Suojahila- ja anodijännitteet ovat noin 7V ja anodivirtakin kovin pieni. Mahtaisikohan ilmaisimen idea olla siinä, eli pentodin alkuluiskalla??

Ihmettelee Åke

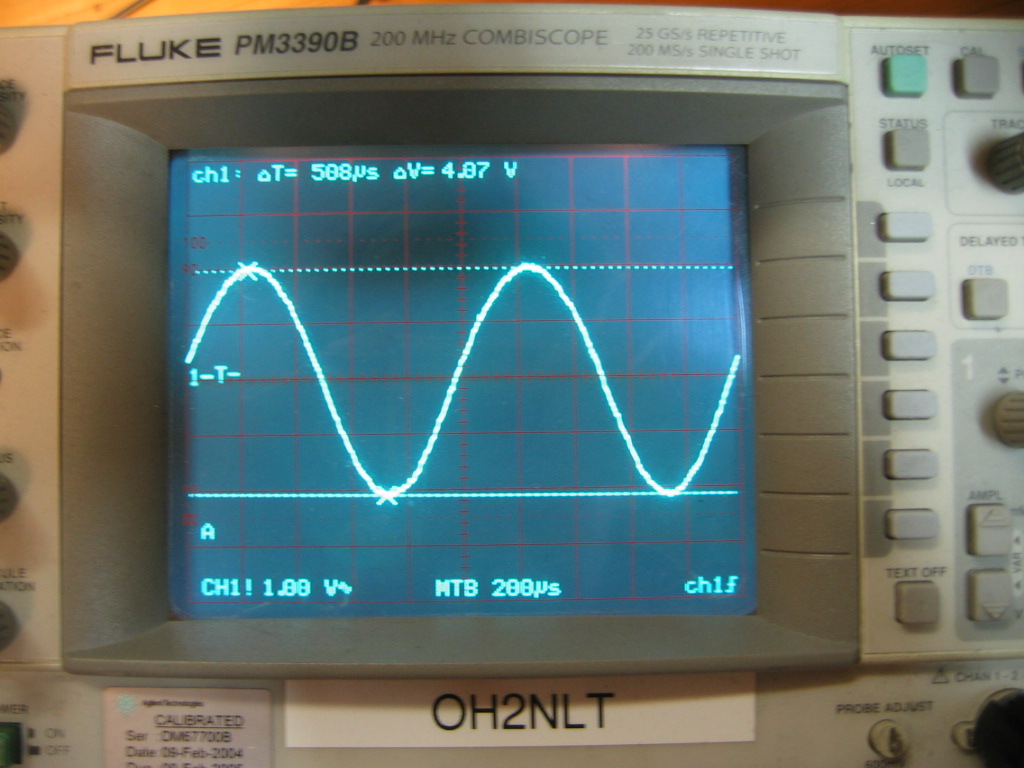

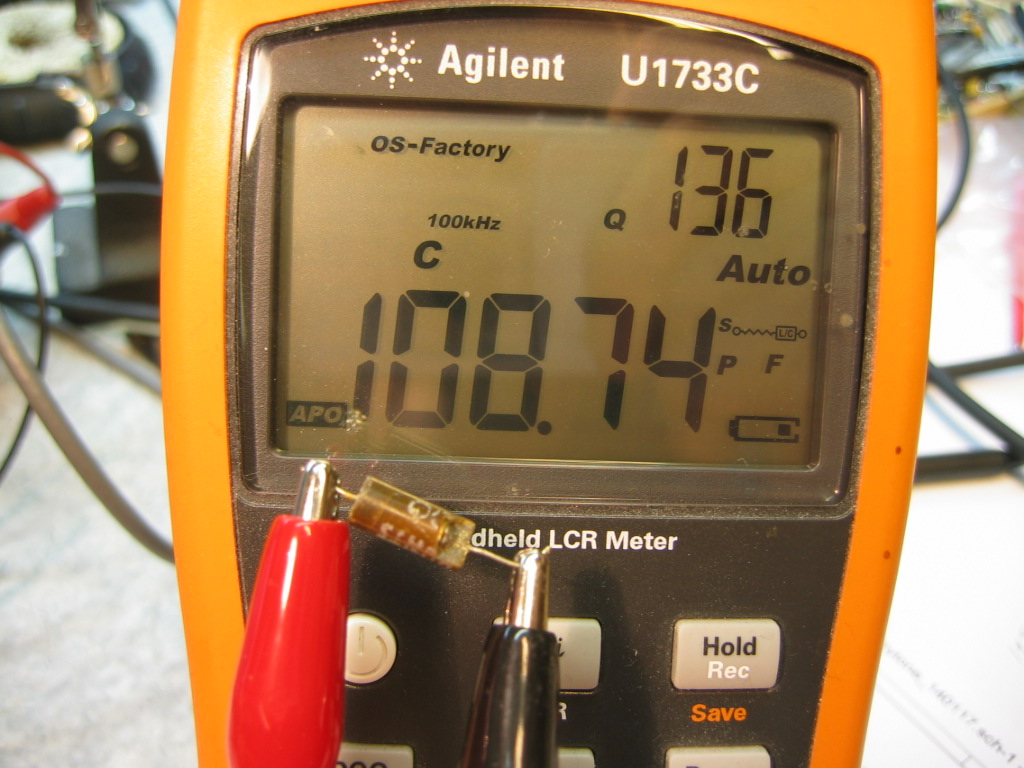

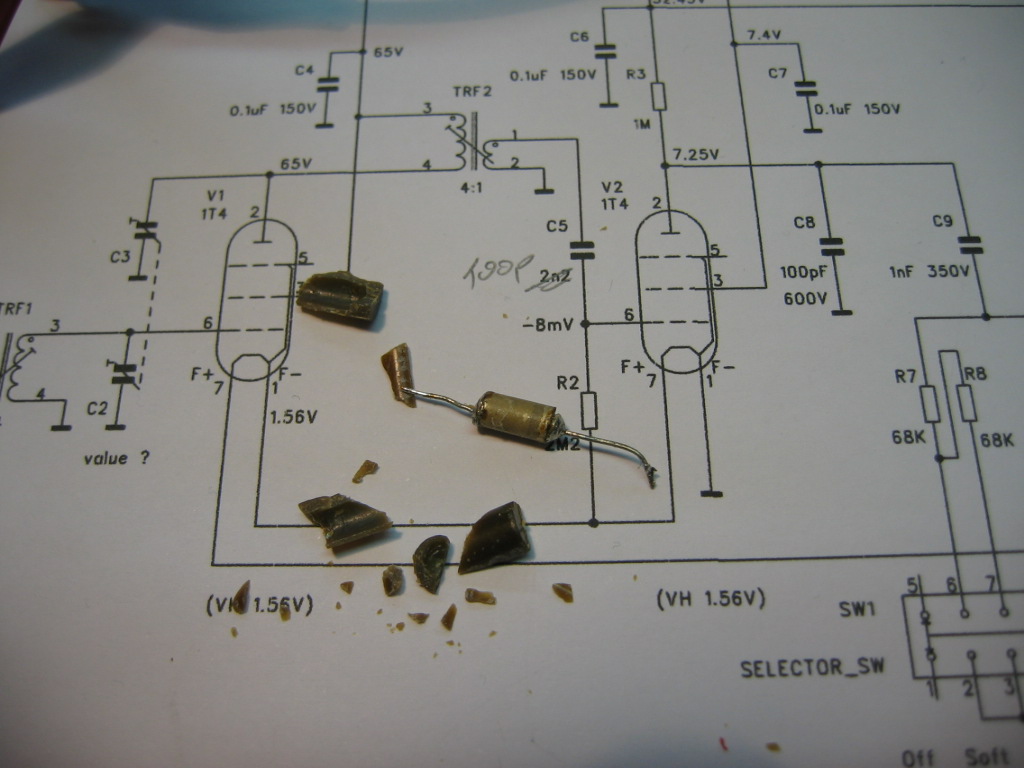

Täällä scheeman piirtäjä häpeää huolimatonta työtään. Hilakonkka oli niin huonossa kunnossa, että en uskaltanut sitä aikaisemmin väännellä tai irroittaa mittaukseen. Nyt tein sen ja 100pF konkkahan se oli . Tosin mureni käsiin, mutta sain kuitenkin mitattua.

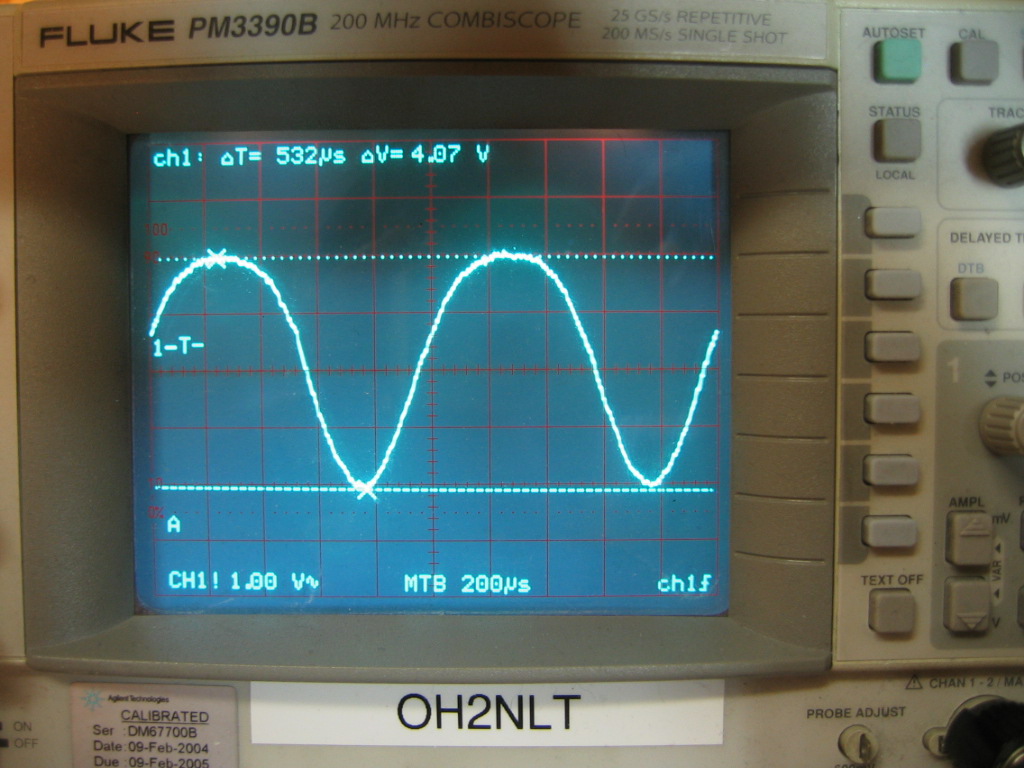

Omissa aikaisemmissa kommenteissa unohtui tuo hila-katodi diodi efekti. 100pF 2M muodostaa 720Hz ylipäästön.

Korjattu scheema vaihdettu aiempaan viesti #14 liitteeksi.
Kiitoksia hyvästä keskustelusta. Selviää vähitellen miten pitäisi toimia.

Löysinpäs tuon ilmaisimen komponenttien mitoitusperiaatteen. Ei ollut ihan niin kuin muistelin, mutta sinne päin. Enemmittä selittelyittä, Hautamäki-Forsström: Radiomiehen käsikirja:

Ei onnistunut asemointi oikein hyvin, mutta kyllä tästä selvän saa.

Noista vastuksista pitikin kommentoida, mutta vastaus jo tulikin. Massavastuksilla on tapana ryömiä ajan mukana ylöspäin, pahimmillaan jopa dekadinkin verran. Vähän isoilta ne anodi- ja suojahilavastukset vaikuttavat, tai sitten kytkennässä on joku salainen idea. Mutta jos värikoodi on hyvin luettavissa ilman ajan patinaa on kyseessä se meiltä vielä keksimätön idea.

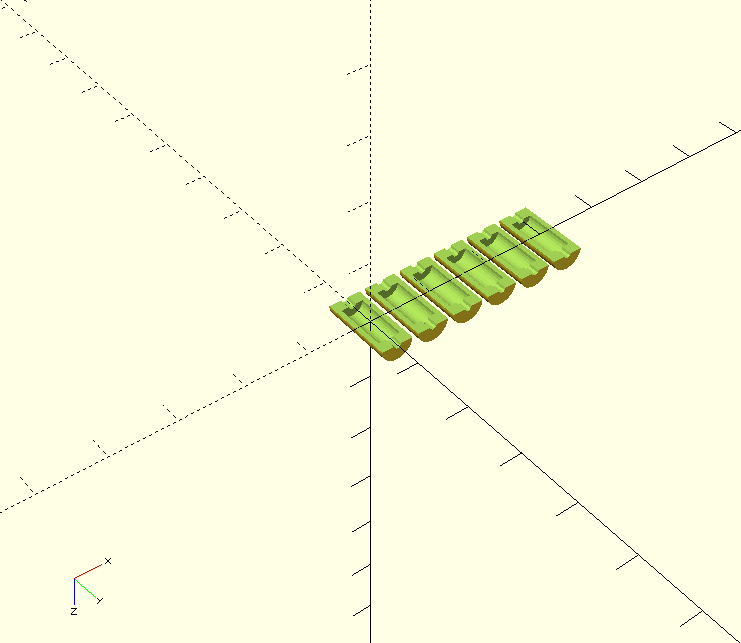

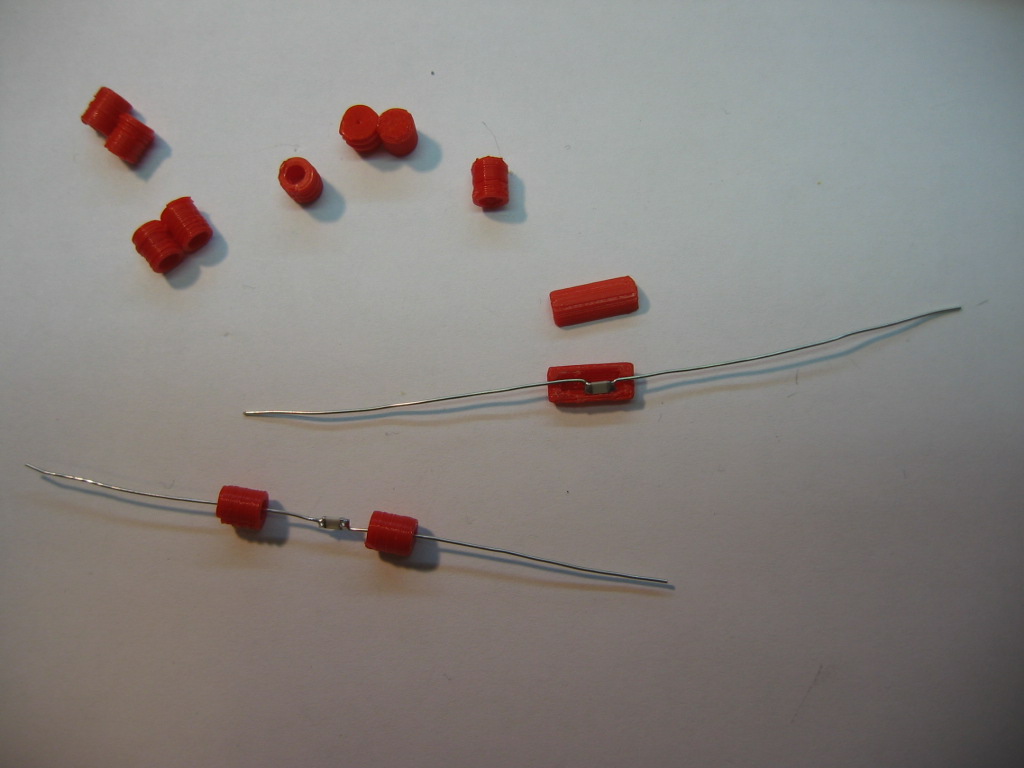

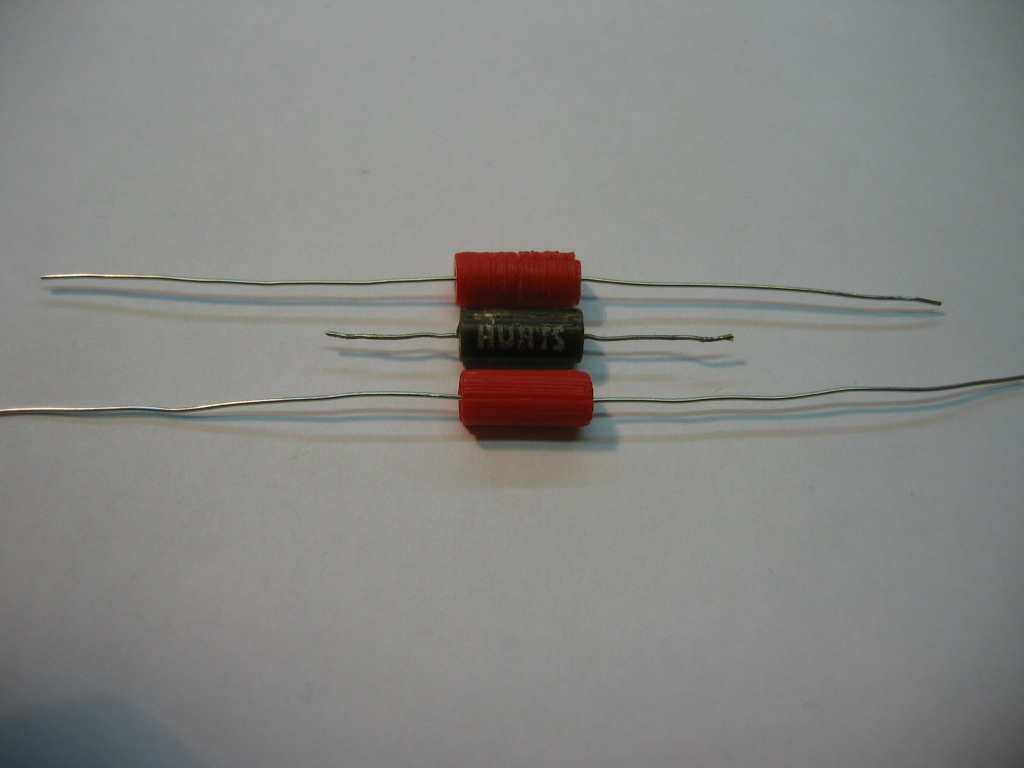

3D osasto (OH2GWE) teki jälleen palveluksen ja mallinsi Hunts konkan kuoret kahdella eri tavalla. Koetulostukseen oli vain punaista ABS muovia. Ruskeaa on tietenkin jo tilauksessa.
1206 kokoinen pintaliitoskonkka toosaan sisään ja kuoret kiinni.

Jotenkin outo porukka tuo BVWS. Julkaisevat hienoja lehtiä ja nettisivulla niille on hinnat ja kaikki. Lukuisista yrityksistä huolimatta en saanut mitään yhteyttä porukan henkilöihin. Roskaposti suodattimien pelossa yhteysyritys tehtiin myös toisen henkilön sähköpostilla tuloksetta. Homma retkesi sillä, että tilasin ebaystä pari käytettyä lehteä kovaan hintaan. Lehdissä on mielenkiintoinen juttu Inleburn yrityksestä ja tästä radiosta.

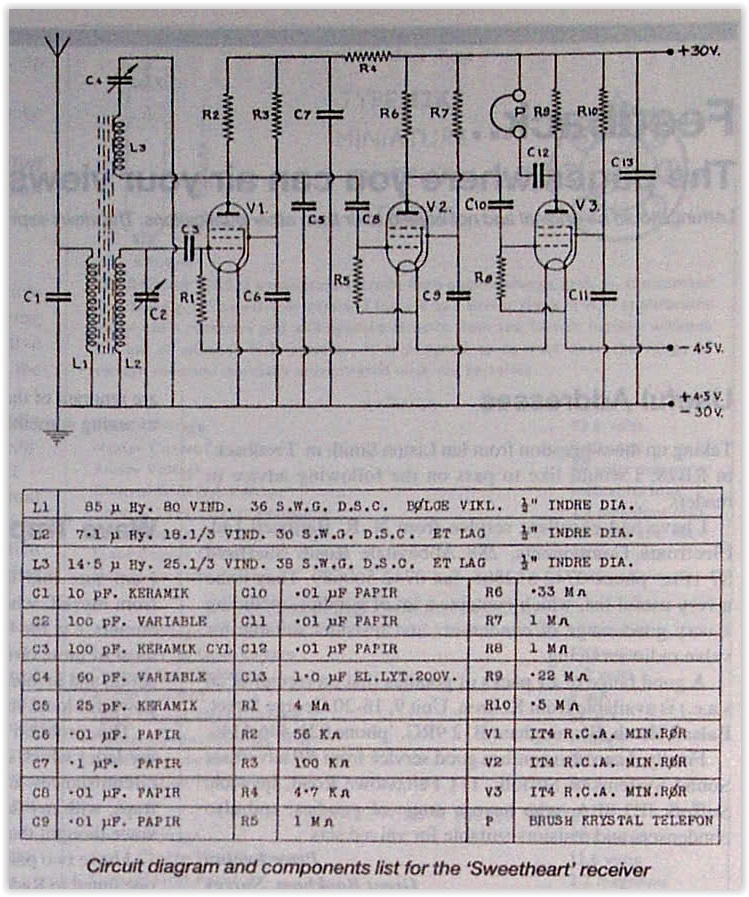

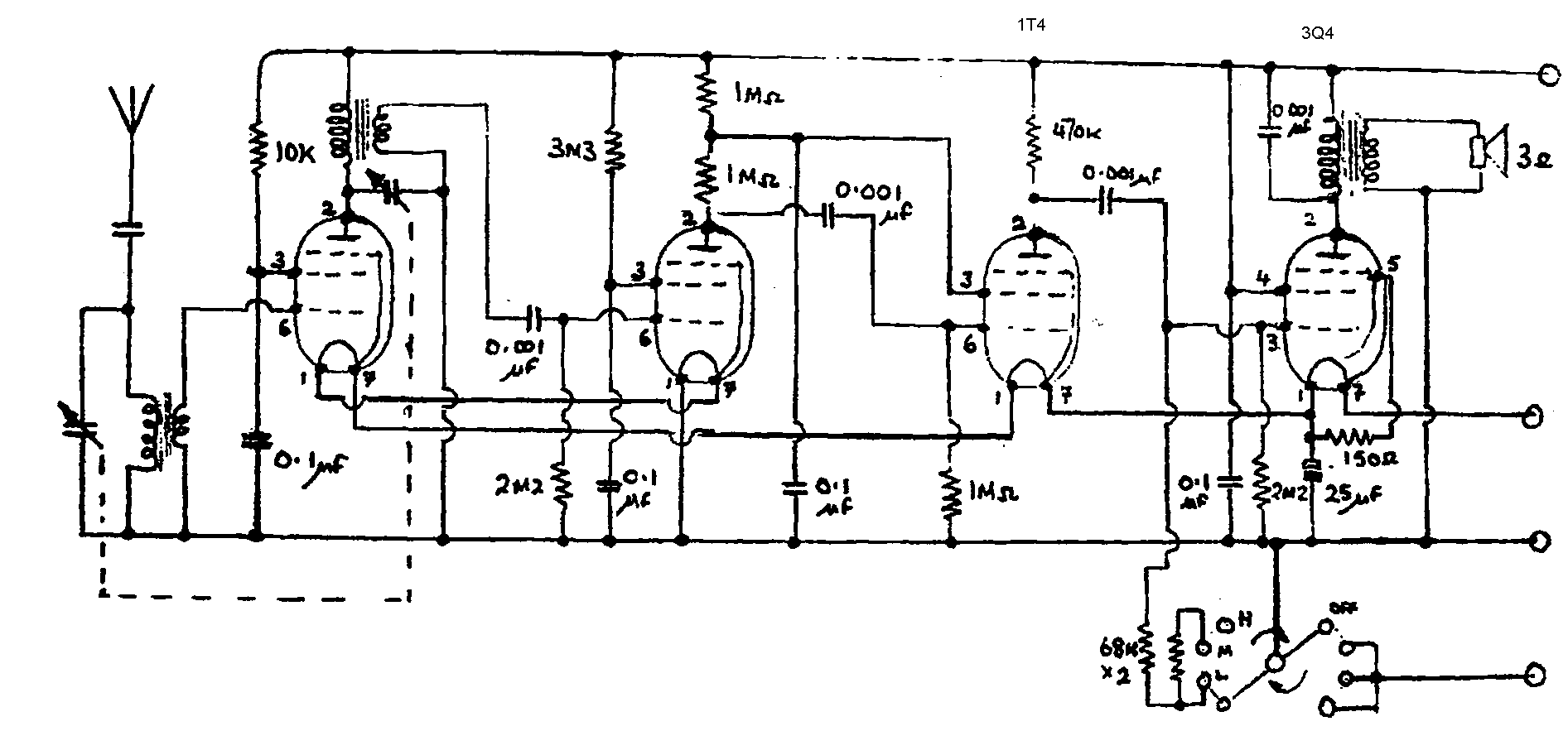

Netin syövereistä löytyi myös scheema mikä poikkeaa omasta radiosta piirretystä (liite viestissä #14). Tässä äänenvoimakkuuden säätö on pääteputken edessä. Aikaisemmin keskusteltu hilailmaisimen konkka on tässä 1nF eli suurelta näyttää. Pääteputki on 3G4. Lehden tekstistä selvisi, että pääteputki vaihtoehtoja on ollut 3V4, 3Q4 ja 3S4. Muut putket 1T4. Pulavuosina radioita on myyty myös ilman putkia.
Radiosta on olemassa myös dual band versio. Aaltoalueen vaihtoa lukuunottamatta tämä kytkentä näyttää täsmälleen samalta minkä piirsin auki omasta yksilöstä.

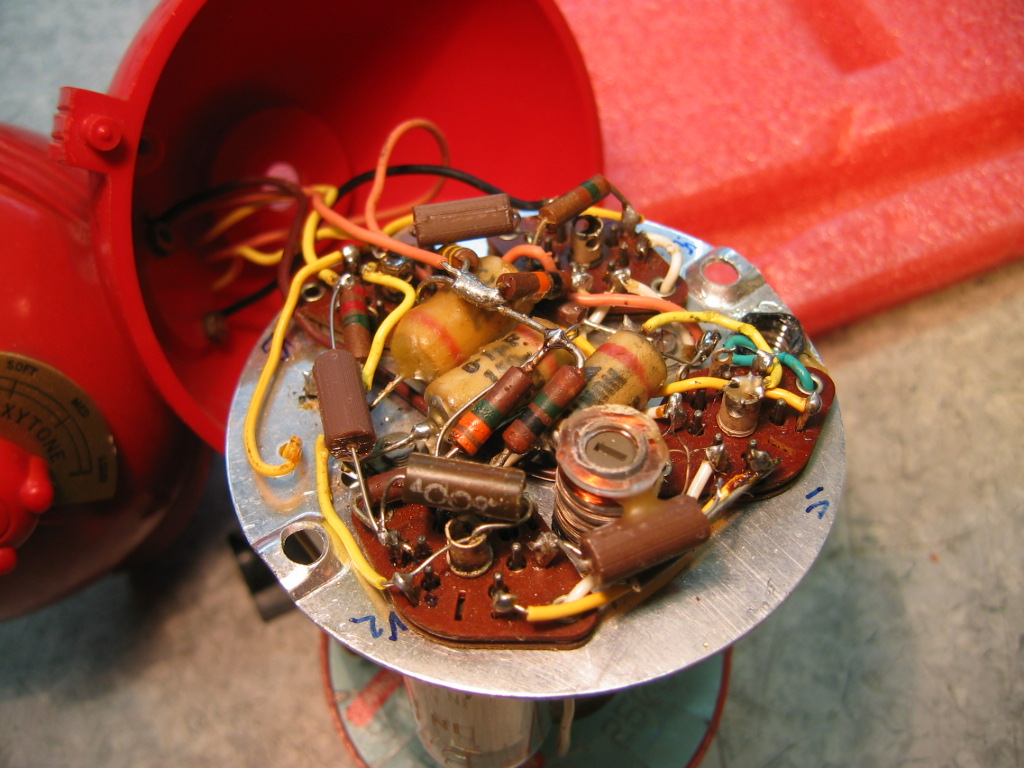

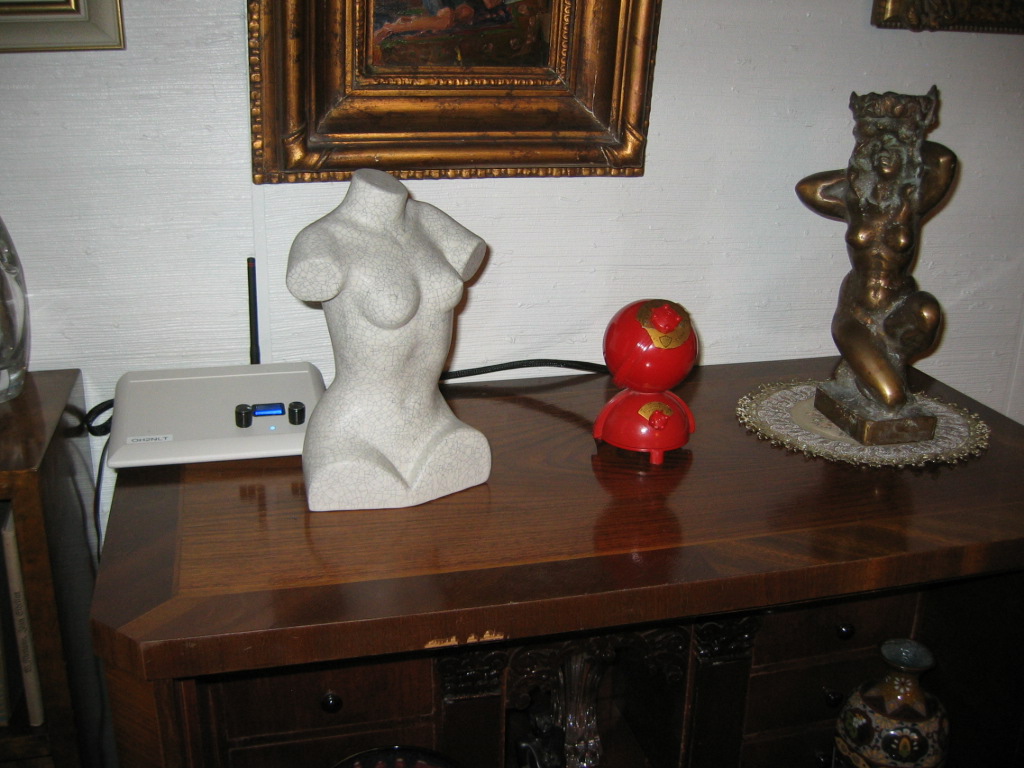

Sain lopulta Pixytonen kuoret kiinni. Asteikkomuovi on vielä laittamatta kun en ole keksinyt hyvää menetelmää reolikan tekemiseksi. Radio pääsi paraati paikalle ihan kuuntelua varten. Ohjelmalähteeksi tein laatikon missä on china tuneri FM vastaanottoa varten ja AM modulaattori Pixytonen tai muun AM radion ohjelmanlähteeksi. Dokumentoin purkin tarkemmin rakentelu osioon.

Tässä linkki
http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1494016047
