pekmatval kirjoitti 27.01.2021 klo 22:34:53:

1. ECC85 g1 kondensaattori (g1 -runko) vuotaa tai jonkin muu ko kantaan liitetty.  g1 ja kodin välillä on vastus, joten jännite-ero po. vain max muutama voltti.

EC92 hila-katodipiirin kytkennästä on olemassa kaksi versiota. Toisessa mm. EC92 katodilla on kuristin, toisessa ei.

terv. Åke

Kiitos mukana oleville pohtijoille.  Minä olen hukassa Ulan toiminnan huonouden kanssa. Varsinkin alhaisilla taajuuksilla ei toimi hyvin. Eilen tsekkasin, että  pientaajuus osio on kunnossa.

Outoa on, että juuri tämän oman radioni kytkentää ei löydy mistään.  Esimerkiksi tuon konkan puuttuminen Ulan viimeisen kelapurkin sisältä on ihmeellistä ... olisiko joku päättänyt tehdä kokeiluversion?  Miten voisi edes toimia ilman resonassia?.

Minulla ei ole uusia EC92 ja ECC85 putkia, mutta olen kokeillut 2 eri EC92 ja 4 eri ECC85. Ei juurikaan muuta tilannetta.

Dc jännitteet on mitattu nykyajan DVM'llä ... tuskin kuormittaa liikaa (mittarin R on yli 10Mohm  ).

ECC85 hilalla olevan konkan (C5 ,1n) vaihdoin.

tässä paras kytkentä: https://www.google.com/imgres?imgurl=http%3A%2F%2Fwww.salora.name%2Fradiot%2Fmal...

Juhalta sain ehdotuksen mitata Ulan etuosan vahvistuksen.

Syötin antenniliittimeen moduloimatonta 91MHz / 5mv. (taso iso, koska en saa muuten mitatuksi luotettavasti skoopilla .. tuskin nytkään).  Sain säädettyä niin, että epupään ulapurkin lähdön kelan toision käämissä 10,55MHz/ 40mV ... siis lähes 20db vahvistus.  Epäilen tasojen mittausta vaikka skooppi oli 10x asennossa. Kuormittaa silti liikaa?

Ihmeellistä on, että  tuon lähdön kelapurkin toinen ruuvi ei juuri vaikuta? Tämä vaikuttamaton on tosion kela, jonka yli on nyt konkka.  Kelaputkki on otettu siitä toisesta salora 810'stä.

Pudotin syötön tason noin tasolle 1mV 91Mhz. Seuraavaksi säädin välitaajuus purkit siten, että ilmaisimen keloilla max signaali.  Taajuus 10,55MHz.  Mittasin, että eabc80 'diodeille' tulee reilu signaali (Eabc80 pin1: 5,2Vrms ja pin3; 3,7Vrms ) .  Taaskin skooppi taitaa kuormittaa liikaa?

Lisäsin FM moduloinnin syötettävään signaaliin. Koitin säätää ilmaisimen toista kelaa optimiin. Mutta ulos tuli vain noin 70mV rms  1,2KHz (joka mun modulointiaajuus).  Onko tuo liian vähän??   Pitäisi olla uutta vastaava eabc80 putki.

Tähän se nyt jäi taas hetkeksi.

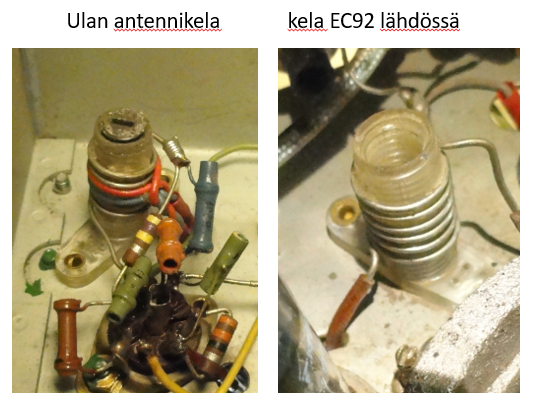

Ohessa kuvat Ulan keloista. Rungon halkaisija noin 10mm.

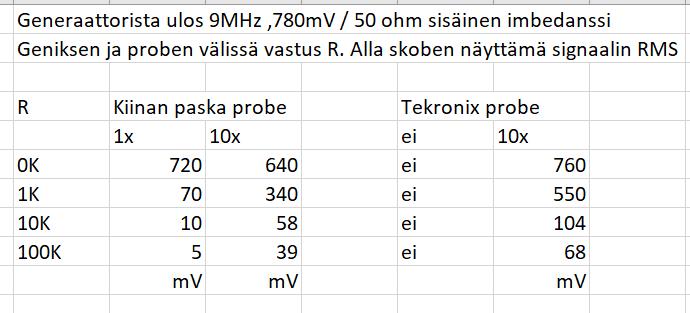

Ei 10x skoopin mittapää sinänsä kuormita, mutta siinä esiintyvä muutaman pf:n kapasitanssi saa resonanssipiirit mitattavasta asteesta epävireeseen. Oikean tuloksen saamiseksi pitää mitattava aste virittää resonanssiin mittapää kytkettynä. Luonnollisesti varsinainen viritys pitää tehdä siten, että viritys jää kohdalleen.

Täällä mittapäiden ominaisuuksiin ja ongelmiin liittyvää juttua:
https://www.qsl.net/g3oou/scopeprobeinfo.html
