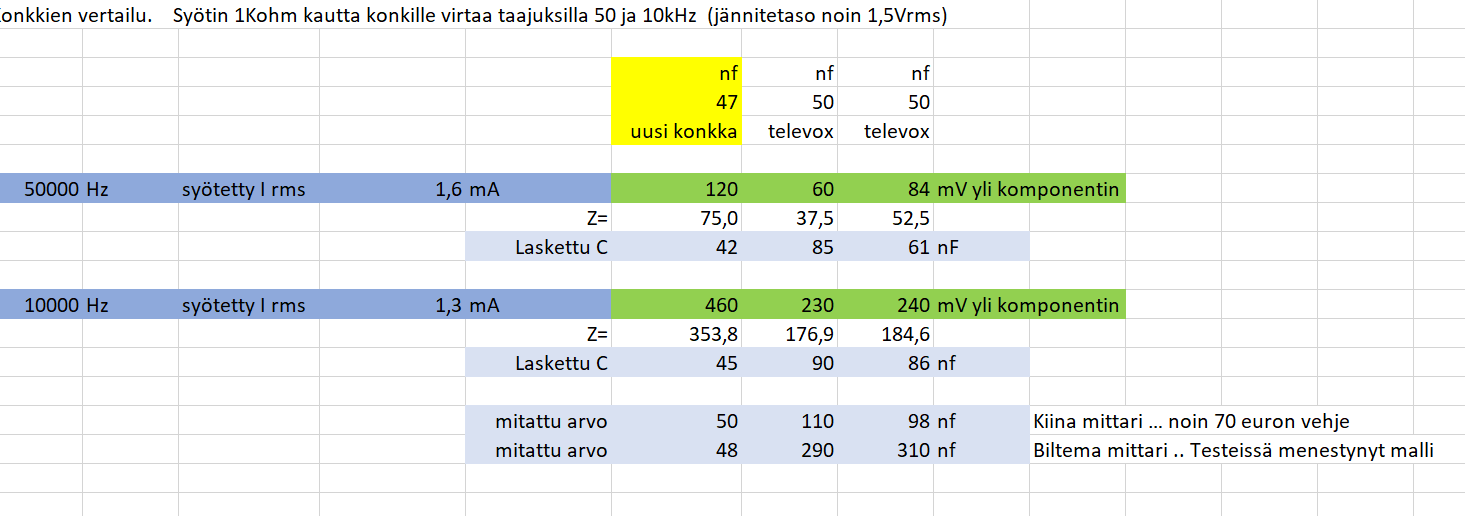

Televox konkat jäi vaivaamaan.  Miten oikeasti toimivat konkkina. Syötin niihiin 1Kohm vastuksen kautta siniä 50kHz ja 10kHz taajuuksilla ja vajaan 2Vrms tasolla.   Ohessa kuvassa tulokset joissa vertailuna uusi 47nF konkka.

Televox konkat todella näyttävät 'kasvaneen'?   Ja lisäksi Bilteman mittari luulee vuotavat konkat isoiksi.

Vanhat Televoxit vuotavat järjestään sen verran että vertailu uusiin aiheuttaa näitä
mittausteknisiä ongelmia. Lisäksi mittarit tulkitsevat tilannetta omalla tavallaan, mitään
oikeaa lopputulosta on vaikea saavuttaa?

Markku

Kyllä tässä tapauksessa mittaustulokset on ihan riittävän tarkkoja kun vastusten ero on noin suuri. Pystyisitkö vielä mittaamaan nuo kondensaattorit vaikka luokkaa 1 MHz taajuudella, nähtäisiin kuinka sekaisin paperikondensaattori menee?

Ulan viritystä: Syötin  ECC85 lähtevälle anodille (putki pois) sweeppiä:taso 1,5mV rms , taajuus 10.6-10.8MHz.

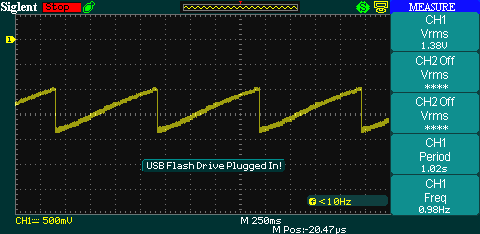

Ohessa kuva jännittestä elkon C42 yli (kun Elkon toinen johto irti).  Skoopin taso 0,5V/div.

Onko tuo lähtevän jännitteen taso  kohdillaan? Muuttuu huipusta huippuun vajaan voltin.

Mittaile uteliaisuuttasi etupään jännitteitä,

Katsoin iltakonjakin kanssa scheemaa.
ECC85:n vasen puoli näyttää olevan AC kytketty maattohila vahvistin. Tämän asteen läpi kulkeva virta kulkee EC92 anodille. Pelkästään scheemaa katsomalla en osaa kertoa miten toimintapisteet pitäisi olla. Kela T1 ja konkka C4 näyttää filtteri / impedanssi sovitus yhdistelmältä.

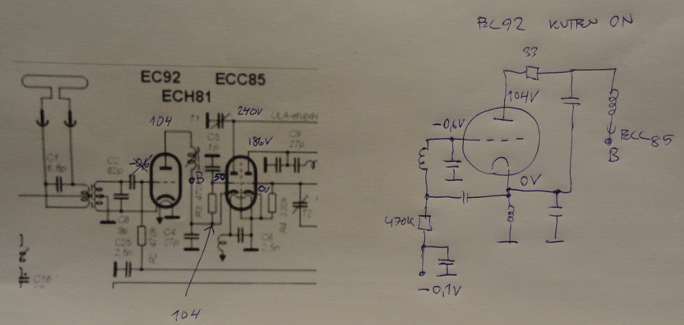

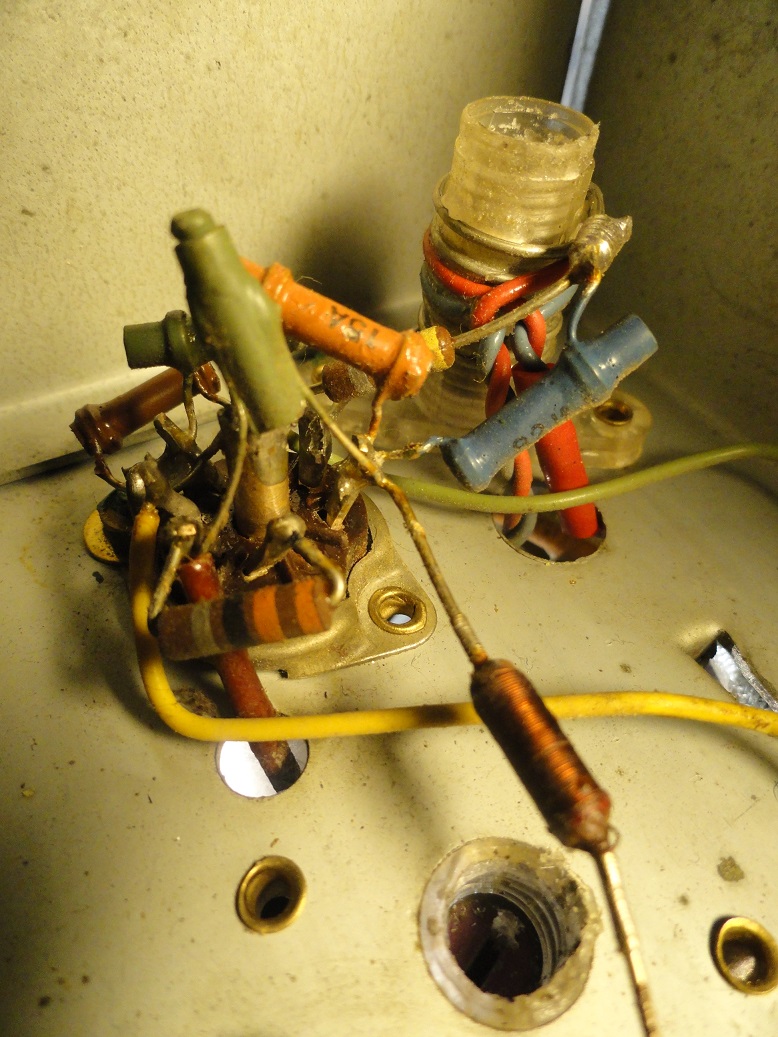

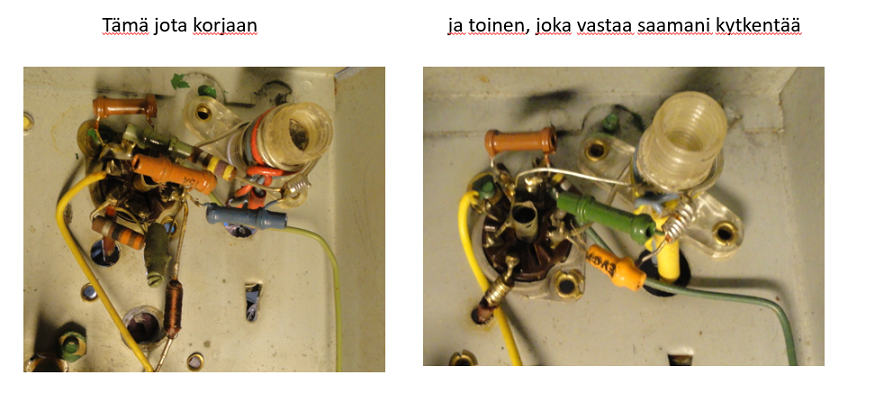

Ohessa kuva EC92 kaaviosta ja oman radioni todellinen kytkentä (muutinj kuvaa, koska siinä oli virhe) . Kuviin myös merkitty jännitteet. Hiukan ihmeellisiä? ECC85 putken hilalla 50V ja katodilla 104V?? varmuudeksi vaihdoin tuon C5sen . Ei vaikutusta.  Kokeilin myös parilla muulla ECC85 ... suunnilleen samat jännitteet.

Tämähän onkin hyvää aivovoimistelua. Mielenkiintoisia kytkentöjä.

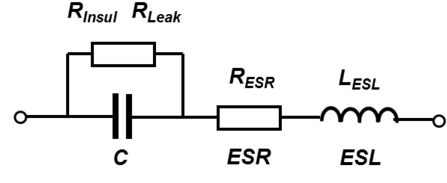

Ensin konkkien mittauksista. Tollaset pienet arvot ovat vaikeita kun pelkästään mittarin johtojen hajakapasitanssit alkavat olla samaa suuruusluokkaa. Varmemman tuloksen saat jos sinulla on oletetun arvon tai lähellä sitä olevia referenssikonkkia. Mittaat referenssin ja sitten tuntemattoman niin tuloksille saadaan jotain varmuutta.

Itse kytkentään
En ole koskaan tutkinu tuollaista. Kirjallisuuden mukaan peruskytkentä näyttäisi olevan Triode Stack. Tämän hyviä ominaisuuksia ovat mm.
- pienentää Miller kapasitanssin vaikutusta
- kaistanleveys (max taajuus) kasvaa
- vahvistus kasvaa
- sisääntulo impedanssi kasvaa (kuormittaa vähemmän)
- eristää hyvin vahvistimen lähdön sisääntulosta. Radiossa estää LO:n säteilyn antenniin

RF kytkennöissä kannattaa miettiä mitkä konkat ja kelat muodostavat resonanssipiirejä.

esimerkiksi 27pF ja 8.2uH on 10.7Mhz piiri ja 27pF ja 94nH on 100MHz piiri.
Kelojen arvoista kaavio ei puhu mitään ja kuvissasikin ne näkyvät huonosti. Arvauksia auttaa kun tuo 8.2uH 6mm halkaisijaltaan 10mm pitkänä ilmakelana olisi 55 kierrosta. 94nH 6mm kelana olisi 5 kierrosta.

Konkka - konkka kytkentä resonsnssipiirien yhteydessä muodostaa aina kapasitiivisen jännitteenjaon. Tuossa sinun piirtämässä kytkennässä näyttäisi jonkinlaiselta takaisinkytkennältä.

Koita laittaa tuohon omaan piirrokseen osa-arvoja niin jatketaan funtsailua.

pekmatval kirjoitti 27.01.2021 klo 22:34:53:


EC92 ja ½ ECC85 näyttävät olevan kaskadikytkennässä. En tiedä mihin  jännitesyötön puolen putken hilajänniteen pitäisi asettua, mutta tässä tapauksessa se olisi -54V katodia vasten mitattuna. Tuntuu melko suurelta, voiko putki edes toimia?

TV:n kanavavalitsimissa tuo hilajännite oli yleensä ratkaistu omalla jännitejaolla 1:2 anodijännitteen ja maan välillä.
