Re: salora 772v
Vastaus #15 - 03.12.2015 klo 01:45:51
Tulosta viesti
Päivitystä tilanteeseen. Kuin taikaiskusta keskiaalloilta alkoi kuulumaan asemia. Lyhyet aallot on ihan mykkä edelleen.

Sivun alkuun
WWW
IP kirjattu

OH6LSL
God Member
*****
Poissa


SRHS

Viestejä: 901
Sijainti: Kokkola
Re: salora 772v
Vastaus #16 - 04.12.2015 klo 08:54:44
Tulosta viesti
Salora vielä mykkä.
Anodijännitykset heikot. Voi olla tasuriputki kaput.
Ottaa virtaa aika pljon verkosta. Melkein ampperin. Voi olla muuntajassakin jotain vikaa, kun tuntuu että lämpenee jonkun verran.

Tuossa kuitenkin skannattuna asteikkolasi. Joka on hyvässä kunnossa:

http://oh6lsl.kuvat.fi/kuvat/OH6LSL/Muut+radiot/Salora/Salora+772V/lasi3.png

Kannattaisiko varovasti vielä puhdistaa ja sitten joku spräy-lakka päälle? Vai annanko vain olla?

Janne OH6LSL
Sivun alkuun
WWW
IP kirjattu

Timo Lehtonen
Senior Member
****
Poissa


SRHS 714

Viestejä: 250
Sijainti: Ähtäri
Re: salora 772v
Vastaus #17 - 04.12.2015 klo 09:24:11
Tulosta viesti
Huomenta!

1) Olethan tarkistanut tuon (kytkentäkaava alla) verkkomuuntajan anodikäämissä olevan 20nF:n konkan kunnon (konkan voi poistaakin)?
2) Ota AZ41 irti ja tunnustele vieläkö muuntaja lämpiää ja putoaako virrankulutus.
3) Asteikkolasista en uskalla mennä sanomaan kuin että ole varovainen..

http://www.salora.name/radiot/mallisto/superit/772_V/Salora_772_V_kytkent%E4kaav...

Timo L.

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: salora 772v
Vastaus #18 - 07.12.2015 klo 11:25:49
Tulosta viesti
Mielenkiintoista kuulla, että näitä samoja lisälaiteratkaisuja on tehty enemmänkin. Minun tapauksessani tosiaan otin sen radiosta pois koska omistaja ei sitä tarvinnut mutta se on minulla kyllä tallessa.

Timo

Sivun alkuun
WWW
IP kirjattu

OH6LSL
God Member
*****
Poissa


SRHS

Viestejä: 901
Sijainti: Kokkola
Re: salora 772v
Vastaus #19 - 07.12.2015 klo 21:21:23
Tulosta viesti
Tuo pikikonkka muuntajassa oli oikkarissa. Poistin sen ja myös 100 ohminen vastus elkolle oli kärähtänyt.
Nyt jännitettä tulee n.190V elkolle asti. Vähän alakanttiin?
Muuntajassa n. 245V. Kovapuhuja surisee jo vähän.

Onkohan jossakin skemaa jossa on myös jännitteet merkattuna?

Janne OH6LSL
Sivun alkuun
WWW
IP kirjattu

OH6LSL
God Member
*****
Poissa


SRHS

Viestejä: 901
Sijainti: Kokkola
Re: salora 772v
Vastaus #20 - 11.12.2015 klo 10:38:49
Tulosta viesti
Skema hakusessa, siis missä on myös jännitteet merkittynä.

Janne OH6LSL
Sivun alkuun
WWW
IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: salora 772v
Vastaus #21 - 11.12.2015 klo 11:17:19
Tulosta viesti
Moro

Oletko mitannut DC:n ilman kuormaa? Mulla ollut AZ41 putket lähes poikkeuksetta ihan loppu, joskus DC alle 150V.

Jussi

Sivun alkuun

IP kirjattu

Timo Lehtonen
Senior Member
****
Poissa


SRHS 714

Viestejä: 250
Sijainti: Ähtäri
Re: salora 772v
Vastaus #22 - 12.12.2015 klo 08:15:58
Tulosta viesti
Hei!

Ovathan elkot (50+50 µF) kunnossa ?

Timo

Sivun alkuun

IP kirjattu

raimoj
God Member
*****
Poissa


SRSH

Viestejä: 884
Re: salora 772v
Vastaus #23 - 12.12.2015 klo 14:24:39
Tulosta viesti
OH6LSL kirjoitti 11.12.2015 klo 10:38:49:
Skema hakusessa, siis missä on myös jännitteet merkittynä.


Ei taida löytyä. Alkuperäisessä kytkentäkaaviossa, josta piirsin oman kopioni, ei ollut jännitemerkintöjä. Ainoa keino saada jännitearvot kytkentäkaavioon on mitata joku huolella entisöity yksilö. Jos kytkentäkaavioissa on jännitearvoja, ne on saatu mittaamalla labrakappaleesta, protosta. Tämä näkyy hyvin vertaamalla samoja piirejä eri radioissa. Jännitteet eroavat jonkin verran toisistaan.

Sivun alkuun

IP kirjattu

JukkaT
Senior Member
****
Poissa



Viestejä: 342
Re: salora 772v
Vastaus #24 - 29.12.2021 klo 18:36:45
Tulosta viesti
Laitan tähän vanhaan ketjuun kyselyä Salora 771V ula-lisälaitteen kytkemisestä.
Mahtaako kenelläkään olla tarkempaa tietoa?
Ostin hienon 771V mallin radion ja haluaisin saada siihen ula-taajuudet.

-jukka

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2768
Re: salora 772v
Vastaus #25 - 30.12.2021 klo 08:05:25
Tulosta viesti
Onkohan kyseessä Saloran ulalisälaite 3UA vai joku muu? 3UA:han löytyy tarvittaessa kytkentä Törön ULA-kirjasta.

Muoks: Luin ketjun vasta nyt alusta alkaen, ja jos kyseessä on lisäpurkki josta alussa puhutaan, ei silloin kyseessä ole 3UA, jossa on 3 putkea.
« Viimeksi muokattu: 30.12.2021 klo 12:06:48 Kirjoittaja RJL »
Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

JukkaT
Senior Member
****
Poissa



Viestejä: 342
Re: salora 772v
Vastaus #26 - 30.12.2021 klo 15:24:30
Tulosta viesti

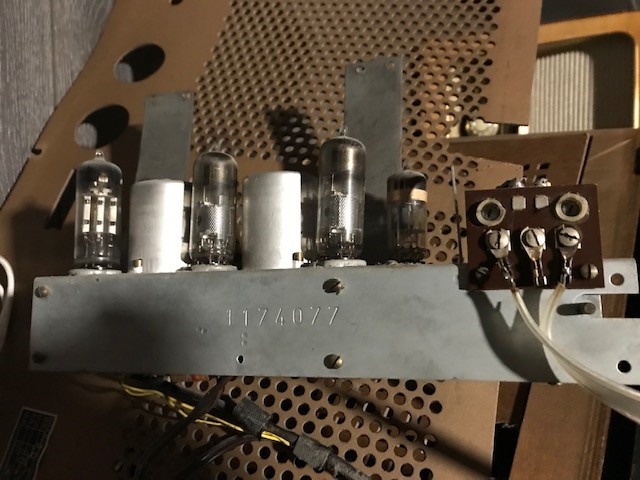

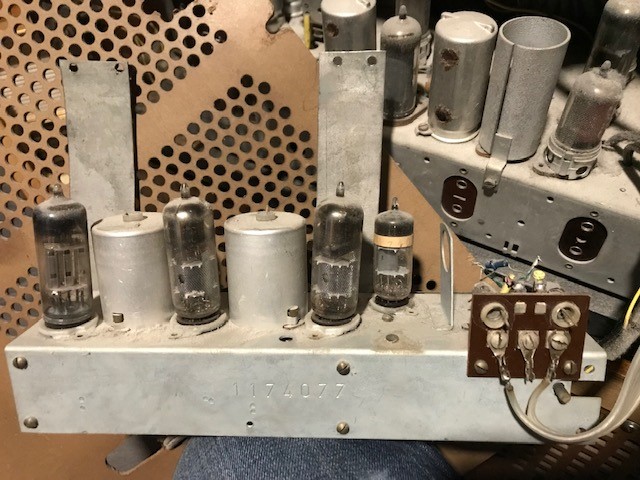

Ohessa pari kuvaa Ula-yksiköstä.
Philipsin radiosta ja putkitus on EC92, EF80, EF85 ja EABC80.
Onko tuttu laite? Kytkentäkaavio? Kokemuksia?

-jukka

Sivun alkuun

IP kirjattu

JukkaT
Senior Member
****
Poissa



Viestejä: 342
Re: salora 772v
Vastaus #27 - 30.12.2021 klo 15:53:13
Tulosta viesti

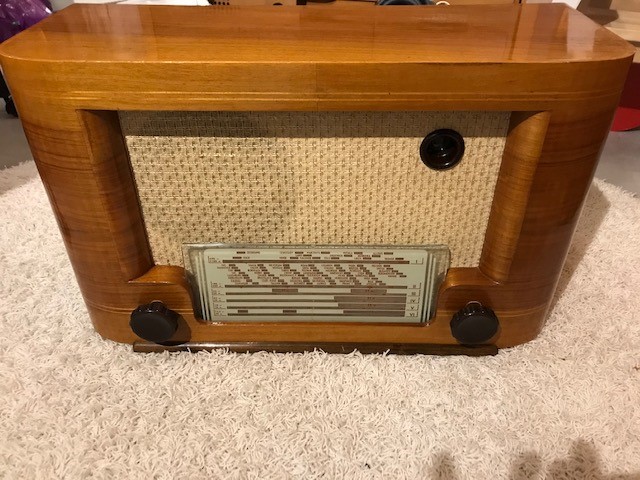

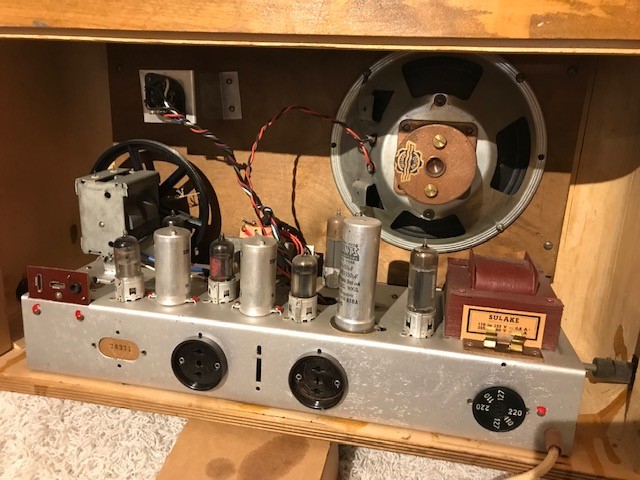

Laitan tähän vielä tuon Salora 771V kuvat.

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2768
Re: salora 772v
Vastaus #28 - 30.12.2021 klo 16:55:11
Tulosta viesti
Näyttäisi kovasti ASA117 lisälaitteelta, joka on kuin mikä tahansa ularadion etupää ilmaisimeen asti. Herkkyys ei kyllä ole parhaasta päästä, koska suurtaajuusvahvistin puuttuu alkuaikojen asatyyliin. Vaatii mahdollisesti siis ainakin sisädipolin antenniksi, kuuntelupaikasta riippuen. Selostus löytyy myöskin Törön kirjasta, voin lähettää kopiot, kunhan saan skannerin tulille. Asa.muistitikulla on lähes samat jutut, jos sellainen on käsillä.

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
