kumirulla Fennoon/Philipsiin (Luettu 4445 kertaa)
ropari12
YaBB Newbies
Poissa
SRHS
Viestejä: 36
kumirulla Fennoon/Philipsiin
20.04.2012 klo 18:56:27
Tulosta viesti

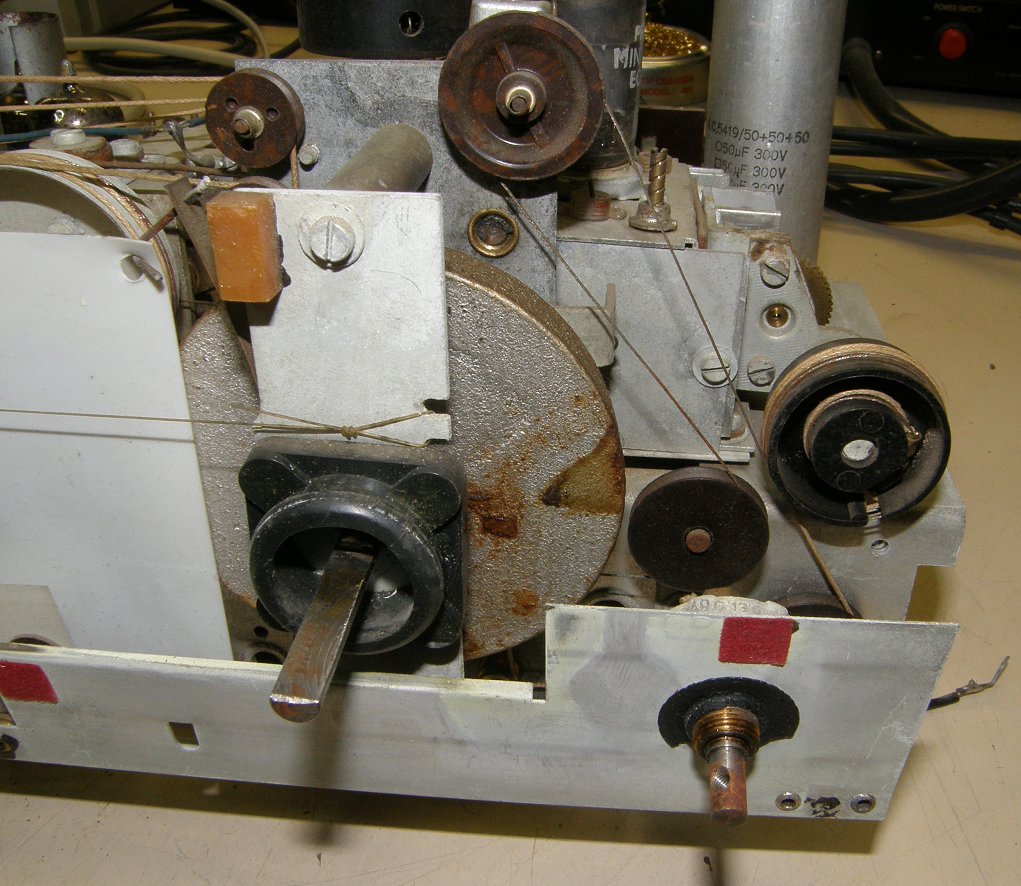

Mun Fenno Kaiku (sama koneisto kuin Philips B6SF72A) on korjattavana ja nyt puuttuu enää kumirulla, joka on asemanupin takana olevan kuvassa näkyvän metallisen vauhtipyörän takana (radio ei ole mulla itselläni nyt, joten en saa parempaa kuvaa, vaan otan netistä
http://koti.mbnet.fi/~ijl/fenno_f269v.html
).
Löytyykö mahdollisesti keneltäkään ?
( 185 KB | 0 latausta )
IP kirjattu
Miniwatt
Senior Member
Poissa
SRHS 10
Viestejä: 358
Sijainti: Janakkala
Re: kumirulla Fennoon/Philipsiin
Vastaus #1 -
20.04.2012 klo 20:28:19
Tulosta viesti
Kävisikö siihen kumiputkea? Polttoaineletkuissa on kaikenlaisia kokoja. Jos sellaisesta leikkaisi mattoveitsellä sopivan levyisen pätkän. Taannoin pujotin B4SF72A:ssa silikoniletkun vanhan rullan päälle, kun pitoa ei tahtonut syntyä millään. Silikoni oli sopivan pehmeää ja kitkapyörät pitivät hyvin.
K-P H
IP kirjattu
kkv
God Member
Poissa
SRSH
Viestejä: 1195
Re: kumirulla Fennoon/Philipsiin
Vastaus #2 -
20.04.2012 klo 21:35:28
Tulosta viesti

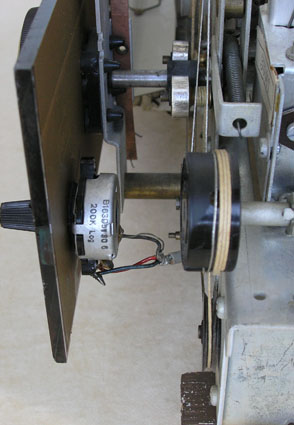

Tässä on kuva vastaavasta mekanismista Philips Aristona I radiossa. Kumirulla on kahden liikkuvan metallipyörän välissä. Tässä systeemissä luistaa useimmiten ulan säätö. Mekanismi toimii niin, että ula-näppäin painettuna vaijeri vetää ulan säätökondensaattoriin naruvälityksellä liitetyn metallipyörän kiinni kumirullaan, joka on asemanvalitsimen akselilla. AM-alueilla taas jousivoima siirtää vastaavasti toista metallipyörää, joka on liitetty naruvälityksellä am-säätökondensaattoriin.
Ulan luisto johtuu tavallisesti vaijerin venymisestä. Vaijeria voi jonkin verran kiristää vaijerin ohjainpyörän tukivartta siirtämällä. Ruuvien reiät ovat soikeat. Säätövara kasvaa , kun viilaa tukivarren reikiä vähän "pidemmiksi". Luistoon tämä auttaa, mutta ei kumirullan puuttumiseen.
Kauko Viitanen
( 49 KB | 0 latausta )
IP kirjattu
ropari12
YaBB Newbies
Poissa
SRHS
Viestejä: 36
Re: kumirulla Fennoon/Philipsiin
Vastaus #3 -
21.04.2012 klo 00:15:45
Tulosta viesti
Kiitos. Tässä Fenno Kaiussa se kumirulla on niin kovettunut, että kitka hävinnyt. eli pitää vaihtaa
IP kirjattu
kkv
God Member
Poissa
SRSH
Viestejä: 1195
Re: kumirulla Fennoon/Philipsiin
Vastaus #4 -
21.04.2012 klo 07:44:03
Tulosta viesti
Palaan tähän aiheeseen vielä siltä varalta, että sopivaa kumirullaa ei löydy. Arvelen, että nykyisenkin voi saada tyydyttävästi toimimaan, jos kaikki muut asemanvalintamekanismiin liittyvät osat toimivat niin kuin niiden pitäisi. Säätökondensaattorien pyörittämiseen tarvittava voima on niin pieni, että kovapintaisenkin kumirullan pitäisi pystyä se välittämään. Seuraavat kohdat kannattaa tarkastaa:
- säätökondensaattorien akselien laakerit ja hammasvälitys ovat puhtaat ja oikein voidellut
- asteikkonarut kulkevat oikein ja kaikki muoviset urapyörät pyörivät herkästi
- metallipyörien kääntyvät varret liikkuvat ja niitä liikuttavat jouset ja vetovaijeri ovat kunnossa ja vaijerin kireys on vetoasennossa riittävä
- kumirulla ei ole irronnut akseliltaan, tämä voi tapahtua öljyn vaikutuksesta, irronneen rullan voi liimata paikalleen kontaktiliimalla
Kumirullan pintaa voi kevysti pyyhkiä sopivalla hiomapaperilla.
Kauko Viitanen
IP kirjattu
Miniwatt
Senior Member
Poissa
SRHS 10
Viestejä: 358
Sijainti: Janakkala
Re: kumirulla Fennoon/Philipsiin
Vastaus #5 -
21.04.2012 klo 09:08:36
Tulosta viesti
Tämä aihe on jo niin perusteellisessa käsittelyssä, että kerron vielä syyn, miksi laitoin silikoniletkusta "kuoren" kumirullan päälle.
Viritysvaihtomekanismin vaijeri oli katkennut ja näköjään kerran jo korjattukin. Tein uuden vaijerin vastaavan paksuisesta teräslangasta, mutta siitä tuli juuri aavistuksen verran niin pitkä, ettei rissapyörän kiinnityksen säätö ihan riittävästi korjannut kireyttä. Kumirulla kyllä liikutti ULA-viritystä, mutta vaivalloisesti. Ja kaikki akselitkin viritysmekanismeissa oli jo voideltu varovasti. Joskus joku oli myös yrittänyt karhentaa metallisia kitkapyöriä lähinnä naarmuttamalla niitä(?). Kun viritysvaihtomekanismi tekee kuitenkin aika ison liikkeen, päätin koittaa "pehmentää" kumirullan pintaa toisella materiaalilla. Ohutseinämäinen silikoniletku sopikin tilanteeseen hyvin. Kumirullan halkaisija ei suurentunut merkittävästi ja sitä vaaraa ei ole, että molemmat kitkapyörät alkaisivat pyöriä yhtä aikaa.
Jos taas pysyttäisiin täysin alkuperäisyydessä, niin silloin olisi tehtävä muita ratkaisuja (-vähän muutenkin siinä korjaamisessa).
Olihan sepustus!
K-P H
