Philips malli?
31.08.2011 klo 15:29:05
Tulosta viesti

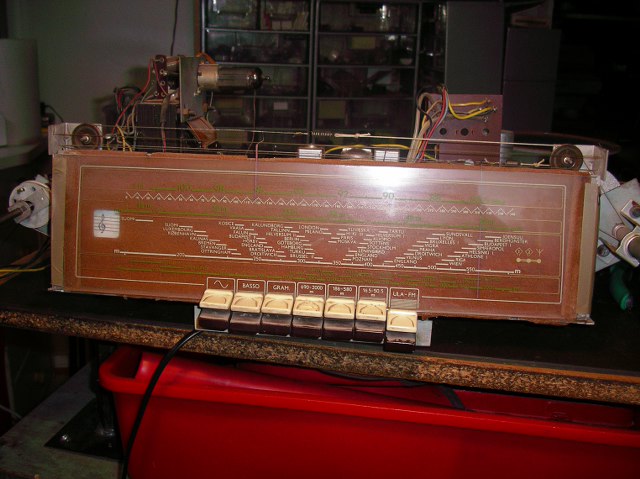

Mikähän on tämän Philips malli? löytyykö skemaa?
Putket: EC92, EC92, ECH81, EF85, EF41, EABC80, EL84 ja EZ40.
Liitteenä kuvia. Tunnistatko?

Sivun alkuun
Skype/VoIPFacebook
IP kirjattu

Pentti Paananen OH5ZK
Full Member
***
Poissa


SRSH#93

Viestejä: 150
Sijainti: Pertunmaa
Tääs toinen kuva Philipsistä
Vastaus #1 - 31.08.2011 klo 15:39:45
Tulosta viesti

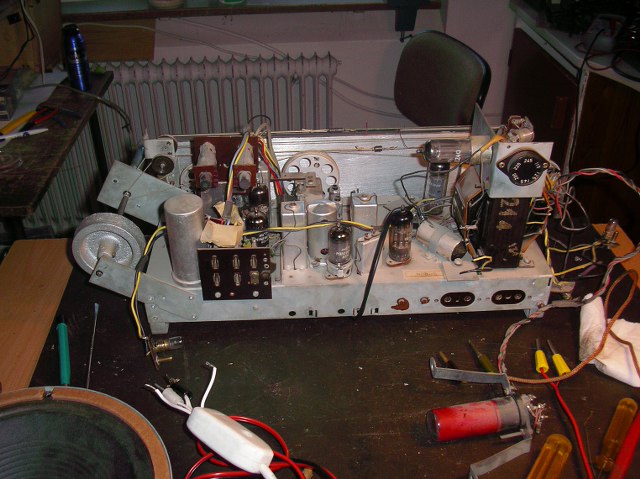

Toinen kuva Philipsistä.

Sivun alkuun
Skype/VoIPFacebook
IP kirjattu

Pentti Paananen OH5ZK
Full Member
***
Poissa


SRSH#93

Viestejä: 150
Sijainti: Pertunmaa
Re: Philips malli?
Vastaus #2 - 31.08.2011 klo 21:06:30
Tulosta viesti
Tämän radion kaapissa on ollut 5 kpl kaiuttimia. Kaikki 4 Ohm. Pitäisi lisät puuttuvat 2 kpl. Kaapin pohjasta puuttu 1kpl. Onkohan se ollut matalia toistava kaiutin? Myös toinen etukaiutin, joka on suorakaiteen muotoinen, puuttuu
Sivukaiuttimet ova paikallaan. Niistä on jätetty ne runkoon menevät langat pois. Eikä plussa mene miinukseen. Kaiuttimet on kytketty siis miten sattuu. Kaiuttimen  miinusnapahan on se, josta on myös juotettu lanka kaiuttimen runkoon? Mikä tarkoitus sillä langalla on? Onko häriösuojaa. Entä , missä tapauksessa se lanka on jätetty pois.  Kun ei ole skemaa, minkähänlainen impedanssi olisi hyvä kytkeä päätemuuntajalle eli kuinka monta kaiutinta sarjaan ja kuinka monta rinnan ja vielä oikeat navat keskenään, jos kaikki kaiuttimet ovat 4 Ohm:sia.

Sivun alkuun
Skype/VoIPFacebook
IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Philips malli?
Vastaus #3 - 31.08.2011 klo 21:39:14
Tulosta viesti
Usein keskiääni / diskanttikaiuttimet ovat kytketty niin, että niissä on elko sarjassa. Voisiko tässäkin olla ne pari puuttuvaa tällaisia? Vai voiko radiossa olla ollut toinen päätemuuntaja osalle kaiuttimista?

Timo

Sivun alkuun
WWW
IP kirjattu

balticsuper
God Member
*****
Poissa



Viestejä: 888
Sijainti: Tampere
Re: Philips malli?
Vastaus #4 - 02.09.2011 klo 19:50:29
Tulosta viesti

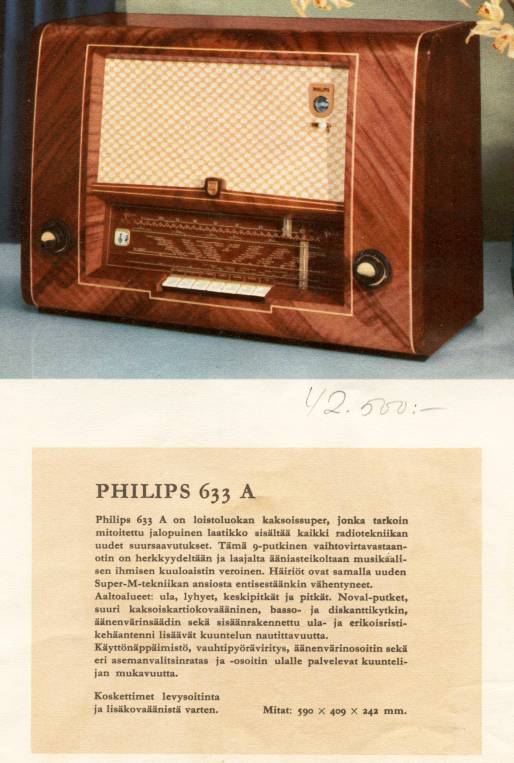

Oheinen malli ei näytä ihan samalta, mutta sinnepäin?
Tätä koneistoa on ainakin käytetty myös kaappiradioissa.

Sivun alkuun

IP kirjattu

Pentti Paananen OH5ZK
Full Member
***
Poissa


SRSH#93

Viestejä: 150
Sijainti: Pertunmaa
Re: Philips malli?
Vastaus #5 - 02.09.2011 klo 19:56:56
Tulosta viesti
Joo, tuo näyttää suunnilleen samanlaiselta. Tasuri on tuossa EZ80 ja tuossa minulla olevassa koneessa se on EZ40.

Sivun alkuun
Skype/VoIPFacebook
IP kirjattu

LGL
God Member
*****
Poissa


SRSH

Viestejä: 575
Re: Philips malli?
Vastaus #6 - 17.10.2011 klo 22:12:09
Tulosta viesti
Oletko vielä vailla kytkistä?
Voisit kokeilla  BX633A:n skemalla Marionin sivulta.

LGL

Sivun alkuun

IP kirjattu

Miniwatt
Senior Member
****
Poissa


SRHS 10

Viestejä: 358
Sijainti: Janakkala
Re: Philips malli?
Vastaus #7 - 18.10.2011 klo 19:42:33
Tulosta viesti
16-sivuinen huolto-ohje löytyisi mallille Fenno Kaleva 54V, F246V. Tämä muistuttaa tuota Philipsin esitteessä olevaa mallia. Mutta tässäkin on tasurina EZ80. Voin skannata, jos tarvetta ilmenee.

K-P H
