Hea 4000 Steuergerät strero
06.05.2026 klo 10:52:06
Tulosta viesti
Tarttui mukaan tuollainen harvinaisuus.

Myyjän mukaan stereo toimii ainoastaan levysoittimen, tai nauhurin liitäntöjen kautta. FM radio pelaa kyllä hyvin mononakin, varsin tarkka on asemansa suhteen.

https://www.radiomuseum.org/r/hea_steuergeraet_4000.html
« Viimeksi muokattu: 07.05.2026 klo 23:03:14 Kirjoittaja jouko »
Sivun alkuun

IP kirjattu

Mi
Senior Member
****
Poissa


SRHS #1066

Viestejä: 469
Sijainti: Vantaa
Re: Her 4000 strero
Vastaus #1 - 06.05.2026 klo 12:34:37
Tulosta viesti
Enpä ole moisesta kuullutkaan, vaikka ei tuo tietysti mitään todista Hymiö
Tuli mieleen olisiko tuossakin aikoinaan lisävarusteena myyty stereodekooderi. Esimerkiksi Beomaster 900 mukaisesti. Jos se puuttuu niin sittenhän ei pelaa kuin monona. En radiomuseumin skemoja ruvennut latailemaan, mutta niistäkin asia saattaisi selvitä tai sitten ihan konepellin alle kurkistamalla.

Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 821
Sijainti: Skutskär
Re: Her 4000 strero
Vastaus #2 - 06.05.2026 klo 13:32:22
Tulosta viesti
Paljon mahdollista tuo ja ehkä stereo vastaanottoakaan ei joka paikassa vielä ollut.

Btw. Vanhoissa stereoputkiradioissa ei radiossa välttämättä ollut stereota muussa kuin etukankaan tekstissä. Toki inputin kautta se stereoääni saattoi kuitenkin löytyä.

Sivun alkuun

IP kirjattu

VjpA
God Member
*****
Poissa


SRHS

Viestejä: 2692
Sijainti: Vantaa
Re: Her 4000 strero
Vastaus #3 - 06.05.2026 klo 22:16:53
Tulosta viesti
Niin, tuo malli on HEA Steuergerät 4000 Stereo. Saisko sisäkuvan piirilevystä ja siitä vois nähdä onko paikkaa stereodekooderille, mulla oli Tanbergin Solvsuper 10 (1969) ja siinä oli dekooderi valmiina toteuteeuna trankkuversio - oli myös saatavilla momoversio, jolloin korttiliittimessä oli pelkkä kytkentälevy.
Tuo SS10 oli osin putki ja transistori radio.

t. // Jukka
Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 821
Sijainti: Skutskär
Re: Hea 4000 strero
Vastaus #4 - 07.05.2026 klo 22:58:23
Tulosta viesti
Toki, otan kuvan lähipäivinä. Ihan mielenkiintoinen laite kyllä ja ulkoasu on koruttoman linjakas.

Siis HEA 4000 stereo.

Tuo Wienissä sijainnut radiotehdas kuulemma oli pystyssä 1993 asti ja oli kai tunnettu myös laadukkaista autoradioistaan.

Sivun alkuun

IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1467
Sijainti: Helsinki
Re: Hea 4000 Steuergerät strero
Vastaus #5 - 08.05.2026 klo 09:49:47
Tulosta viesti
Hea:n maahantuoja oli Radiopari Oy, Pyynikintiellä Helsingin Pihlajistossa. Hean matkaradiot oli laadukkaita, itselläni oli yksi tälläinen roskislöytönä saatu, bassotoisto oli paras mitä matkiksia on vuosien mittaan kuunnellut.

Malli oli Hea Trixi 2??? , pääteaste IC:llä toteutettu sekä välitaajuusosa.

Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 821
Sijainti: Skutskär
Re: Hea 4000 Steuergerät strero
Vastaus #6 - 08.05.2026 klo 10:21:39
Tulosta viesti

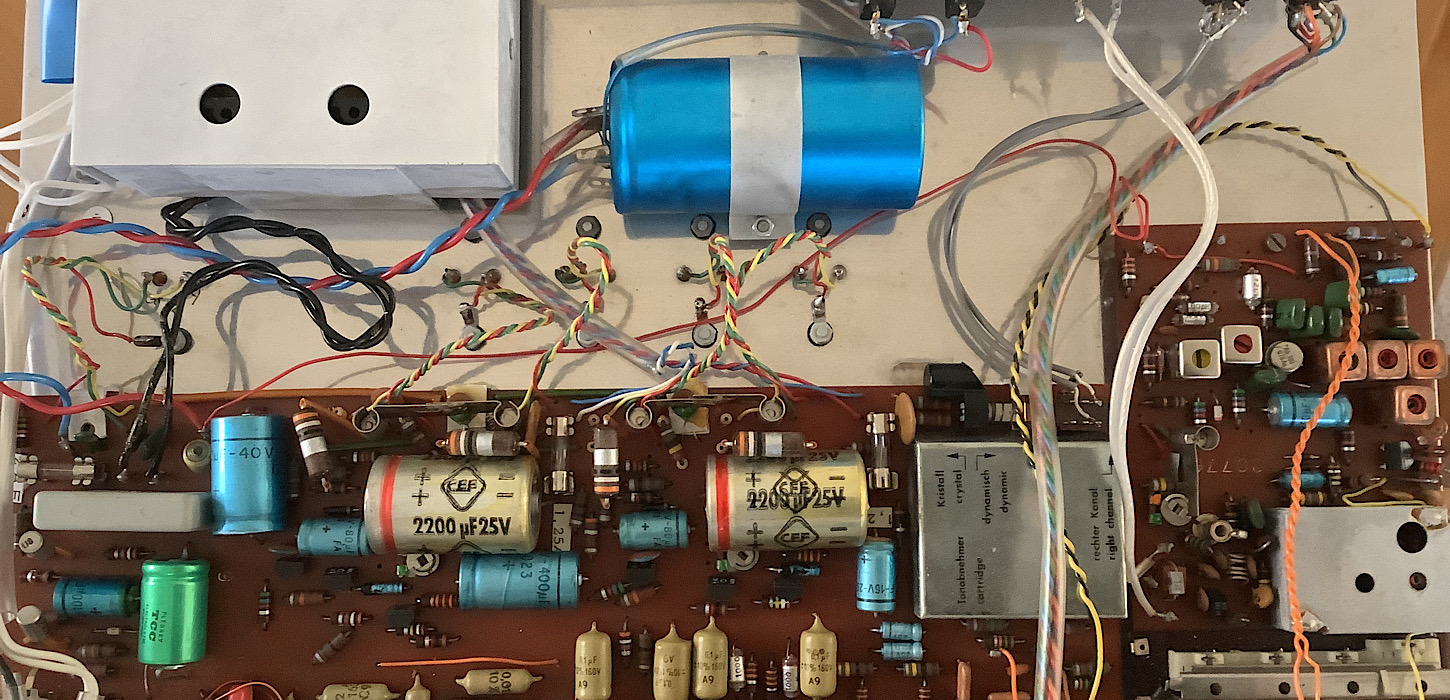

Tässä piirikortti

Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 821
Sijainti: Skutskär
Re: Hea 4000 Steuergerät strero
Vastaus #7 - 08.05.2026 klo 10:39:03
Tulosta viesti
Tuo Steuergerät on suomeksi aika komeasti ohjauskeskus Hymiö

Sivun alkuun

IP kirjattu

VjpA
God Member
*****
Poissa


SRHS

Viestejä: 2692
Sijainti: Vantaa
Re: Hea 4000 Steuergerät strereo
Vastaus #8 - 08.05.2026 klo 18:48:28
Tulosta viesti
Juu, ei ole paikkaa strereodekooderille piirikortilla. Arkikielen suomennos olisi ohjauslaite tai ~yksikkö, niinhän tuo toimii siihen liitettyjen mankan, levarin tai jonkun muun aparaatin kanssa.

t. // Jukka
Sivun alkuun

IP kirjattu

Mi
Senior Member
****
Poissa


SRHS #1066

Viestejä: 469
Sijainti: Vantaa
Re: Hea 4000 Steuergerät strero
Vastaus #9 - 09.05.2026 klo 06:48:27
Tulosta viesti
Hmmm... mielenkiintoinen laite. Ei tuossa näytä olevan ainakaan jo mainitsemani Beomasterin "plug´n play" tyyppistä ratkaisua.
Onkohan tuosta sitten eri versio stereolle, kun ainakin Radiomuseumin sivuilla on dekooderi esitetty.
Toisaalta jos tuon stereoksi haluaa niin hommaa vaikka Aliexpressistä rakennussarjana (tai valmiiksi koottuna) stereodekooderin. Ilmeisesti viritinkortilta sitten pitäisi pari vastusta poistaa.

Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 821
Sijainti: Skutskär
Re: Hea 4000 Steuergerät strero
Vastaus #10 - 09.05.2026 klo 08:34:39
Tulosta viesti
Voishan tuollaisen vaikka laittaakin, mutta mitään iloa siitä ei taida olla. Päinvastoin, veikkaan. Monona vastaanotto suhisee, jos asema on hiukankin pielessä. Ja onhan se, heti kun radio lämpenee, niin sen joutuu aina uudelleen virittämään.

Sivun alkuun

IP kirjattu

Mi
Senior Member
****
Poissa


SRHS #1066

Viestejä: 469
Sijainti: Vantaa
Re: Hea 4000 Steuergerät strero
Vastaus #11 - 09.05.2026 klo 08:54:40
Tulosta viesti
Jep, onhan tuolla jo ikääkin eli komponentit alkavat menettää toleranssinsa. Tietysti viritin kannattaisi huoltaa ensin ennen kuin meikäläisen höpötyksiä toteuttaisi. Hymiö

Sivun alkuun

IP kirjattu

VjpA
God Member
*****
Poissa


SRHS

Viestejä: 2692
Sijainti: Vantaa
Re: Hea 4000 Steuergerät strereo
Vastaus #12 - 09.05.2026 klo 16:57:27
Tulosta viesti
Jos olet virittänyt radion uudelleen aseman kohdalle, niin seuraavan kerran kun sen avaa pitäisin asema kuulua kunnolla lämpenemisen jälkeen - kuuluuko?
Jos ei, niin sitten on remppaa tai uudelleenviritystä jatkuvasti tiedossa.
Sinne ulapurkin kannen alle vois kurkata jos vaikka löytyis lyytteja ja laatikossa voi olla pölyä tmv, mikä voi myös aiheuttaa tuon siirtymän.

Noi piirikortit muistuttaa kovasti matkaradion mallia, tähä vaan on laitettu vähän tehokkaammat päätekivet.

Juttua dekoodereistä: https://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1541164588/all
« Viimeksi muokattu: 09.05.2026 klo 17:24:51 Kirjoittaja VjpA »
t. // Jukka
Sivun alkuun

IP kirjattu

Timohannes
Senior Member
****
Poissa



Viestejä: 341
Sijainti: Lievestuore
Re: Hea 4000 Steuergerät strero
Vastaus #13 - 09.05.2026 klo 17:30:20
Tulosta viesti
Kytkiksen mukaan ulapurkissa ei ole yhtään lyyttiä. Tämähän näkyy olevan diodiviritteinen laite. Ula-osassa on kaksi BA124 kapasitanssidiodia. Toki jos niitten jännite elää lämpotilan mukaan, niin asematkin sitten siirtyy vastaavasti. Aika hyvin on vakavoitu tuo ohjausjännite, joka on kytkennän mukaan 14V.

Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 821
Sijainti: Skutskär
Re: Hea 4000 Steuergerät strero
Vastaus #14 - 10.05.2026 klo 09:04:40
Tulosta viesti
VjpA kirjoitti 09.05.2026 klo 16:57:27:
Jos olet virittänyt radion uudelleen aseman kohdalle, niin seuraavan kerran kun sen avaa pitäisin asema kuulua kunnolla lämpenemisen jälkeen - kuuluuko?
Jos ei, niin sitten on remppaa tai uudelleenviritystä jatkuvasti tiedossa.
Sinne ulapurkin kannen alle vois kurkata jos vaikka löytyis lyytteja ja laatikossa voi olla pölyä tmv, mikä voi myös aiheuttaa tuon siirtymän.

Noi piirikortit muistuttaa kovasti matkaradion mallia, tähä vaan on laitettu vähän tehokkaammat päätekivet.

Juttua dekoodereistä: https://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1541164588/all


Ei. Asema oli siirtynyt hieman, kun käynnistin laitteen.

Pitää kuitenkin ottaa HEA keittiön pöydälle tarkempaan kuunteluun. Saattaahan olla, että laite on ollut pitkään käyttämättömänä. Pölyä ei sisällä ole nimeksikään.
