Nyt kun testailet tuota anodijännitepuolta, niin käytä kuormana 60 W tai 40 W:n hehkulamppua, et tarvise diodia tai konkkaa kytkennässä. Lampun kannssa sarjassa voisi olla joku pieni vastus ja siitä saisi laskemalla piirin ottaman virran, kun mittaa jännitehäviön ja muuntajalta tulevan jännitteen.
Samalla kannatta mitata myös hehkujen jännite, verkosta tuleva jännite ja tällä kytkennällä radion ottama virta verkkosulakkeen navoista (sulake poistettuna).

Muuten tuon verkkosulakkeen pitimet ovat pahasti hapettuneet (kuva viestissä #2, vihreät).

Saksassa olisi käyetty muuntaja tarjolla, aivan halpa se ei ole.https://www.ebay.de/itm/286929473004?_skw=saba+villingen+11+trafo&itmmeta=01KNHP...

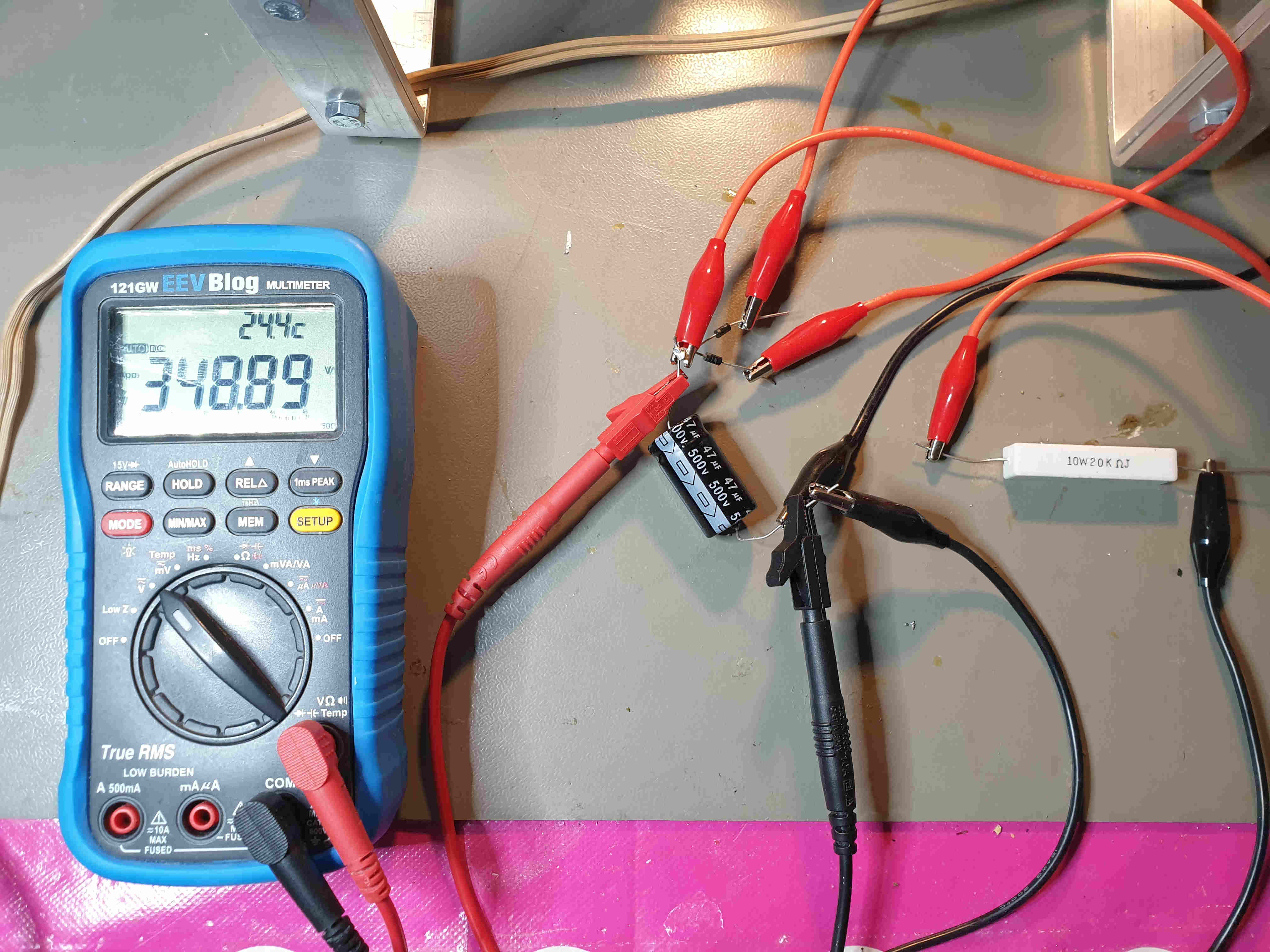

Annoin Googlen tekoälyn laskea jännitteet Uraltonen muuntajalle 47 uF konkan kanssa 20 kohmin kuormalla, ja tuloksena oli 336...338 VDC, hurinajännite 3,6 V_pp. Puoliaaltotasasuuntaajalla jännite on sama, mutta hurinajännite kaksinkertainen. Eli aika samanlainen kuin nykyinenkin muuntaja.

Siinä myyntilmoituksessa lukee: verkauft eli myyty. Onnistuitko?

Luxorin virrat, mitattu tänään: anodivirta 57-58 mA ja hehkut ottaa ~ 1 A ( 0,98 A ) radiossa on putkitasuri.

Tuo perusteella Uraltonen muuntaja käy, mun mielestä.

Kyllä siinä Uraltonen muuntajassa on 240 V:n käämi, mutta siitä tulee tosiaan tasasuunnattuna ja suodatettuna liian suuri anodijännite. Tuollainen 2 x 200 Voltin toisio olisi juuri passeli. Kun ottaa  molemmat toisiokäämit käyttöön putkitasasuuntaajan tapaan käyttäen kahta diodia, saadaan toisiosta 80 mA.

Karza kirjoitti 09.04.2026 klo 13:37:38:


Muuntajan kýljen lapusta selviää, että siitä lähtee myös 240V 20VA, eli 83mA. Nettikaupan teksti on sekavaa, siinä mainitaan ensiövirraksi 0,082A.
