OH4FSL Full Member Poissa SRHS Viestejä: 213 Sijainti: Mikkeli	Tekniikan Maailman 10W vuorovaihevahvistin 03.01.2026 klo 18:54:08	Tulosta viesti
	Rakensin joskus lukiolaisena 60-luvulla Tekniikan Maailmassa julkaistun ohjeen mukaisen 10W vuorovaihevahvistimen putkilla ECC81, ECC83 ja 2x EL84. Kytkentä toteutettiin Elektrofotosta hankitulle valmiille piirilevylle PK3. Löytyykö jostain arkistosta laitteen kytkentäkaaviota?

	Martti, OH4FSL
	IP kirjattu

LGL. God Member Poissa Viestejä: 1362	Re: Tekniikan Maailman 10W vuorovaihevahvistin Vastaus #1 - 03.01.2026 klo 19:35:42	Tulosta viesti

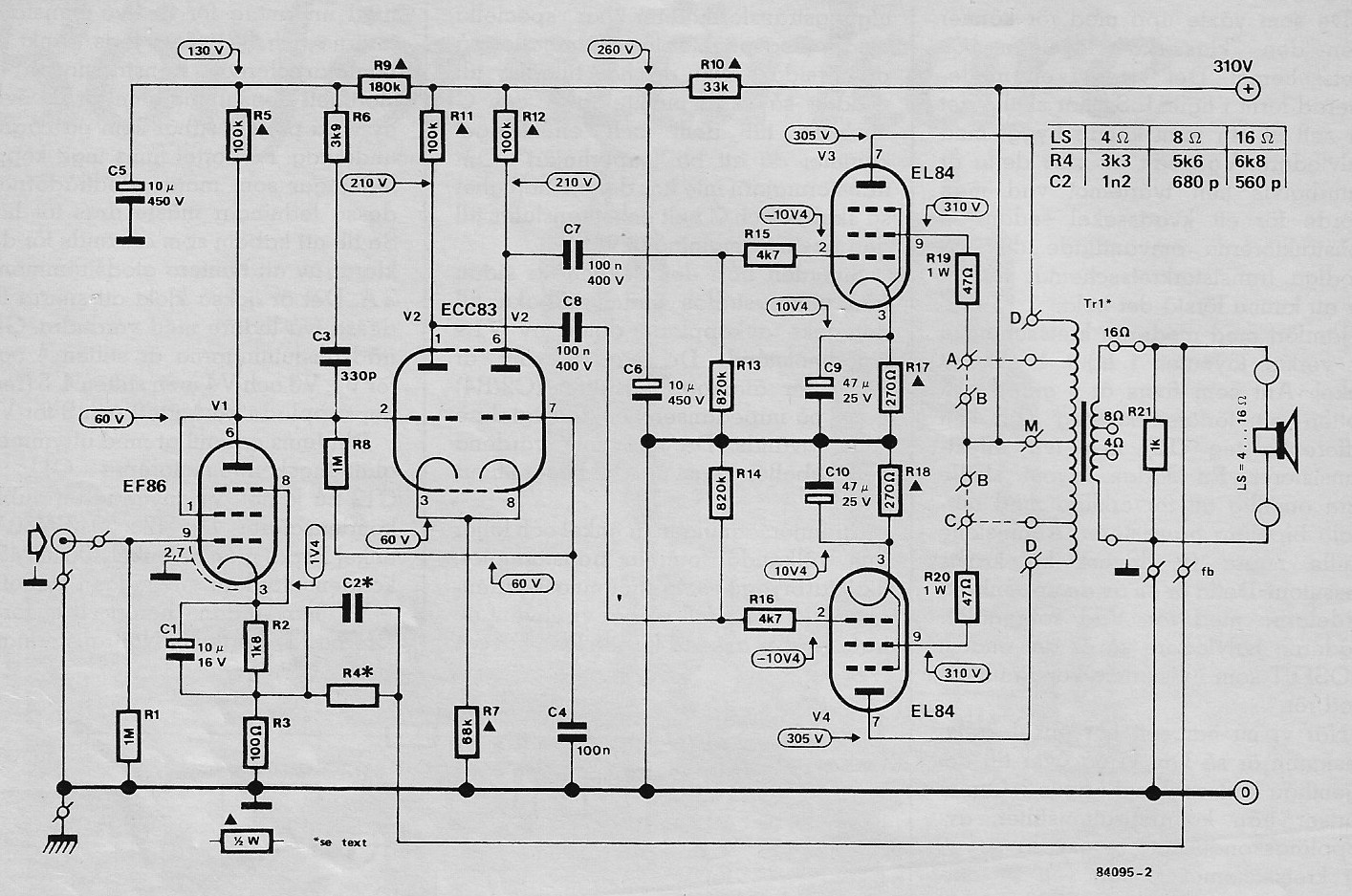

	En tiedä Tekniikan Maailman projektista, mutta ruotsalaisessa Elektor-lehdessä oli v 1985 heinäkuun versiossa tällainen projekti kuvan mukaan. Printti kytkentälevystä ja powerin kytkennästä on mukana. LGL Edit: Tässä olis täydellinen info projektista https://www.r-type.org/articles/art-008.htm
	« Viimeksi muokattu: 03.01.2026 klo 19:53:42 Kirjoittaja LGL. »
	IP kirjattu

Perunapiirakka Senior Member Poissa Viestejä: 453 Sijainti: Suomi	Re: Tekniikan Maailman 10W vuorovaihevahvistin Vastaus #2 - 03.01.2026 klo 20:23:08	Tulosta viesti
	Tässäpä.

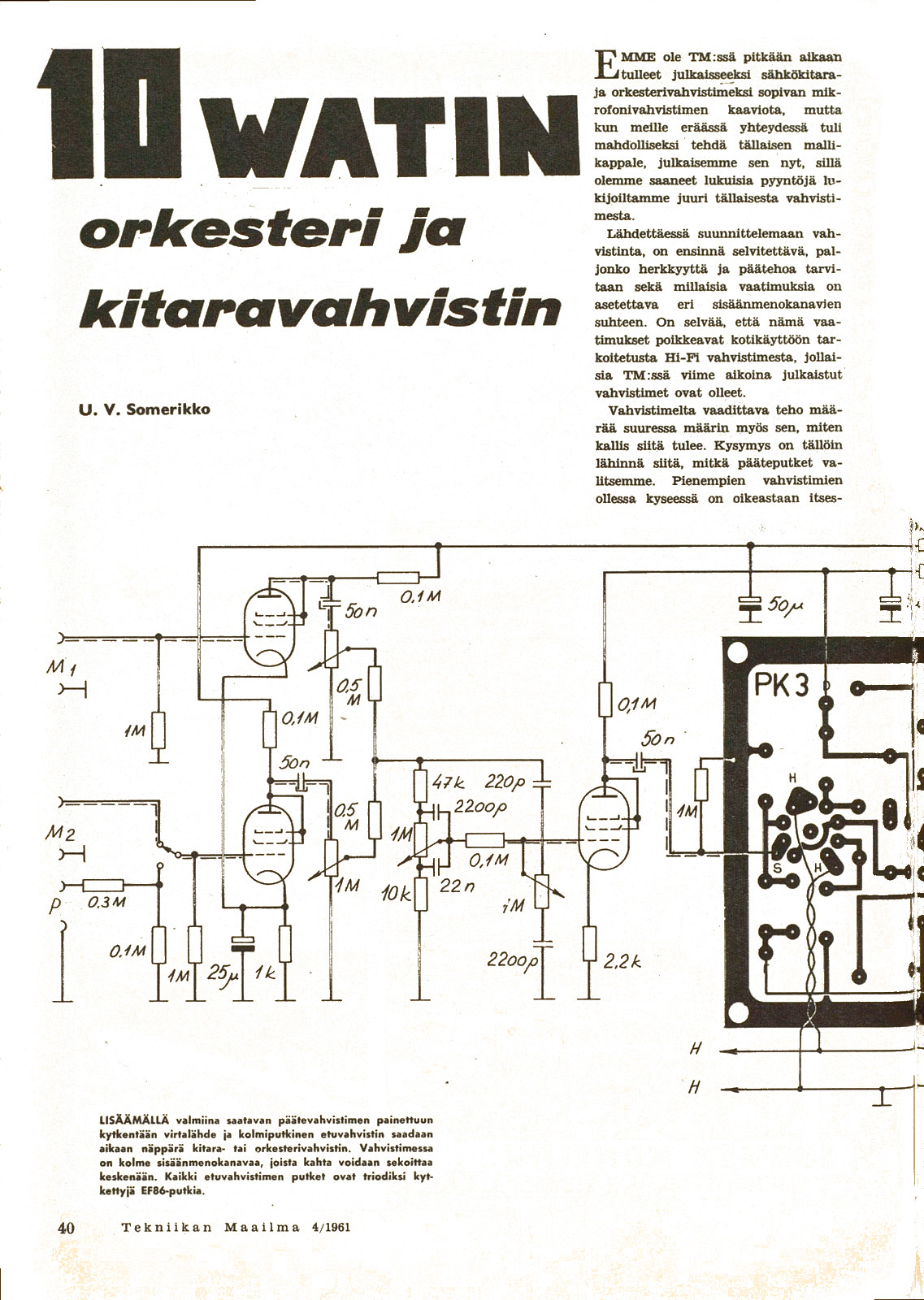

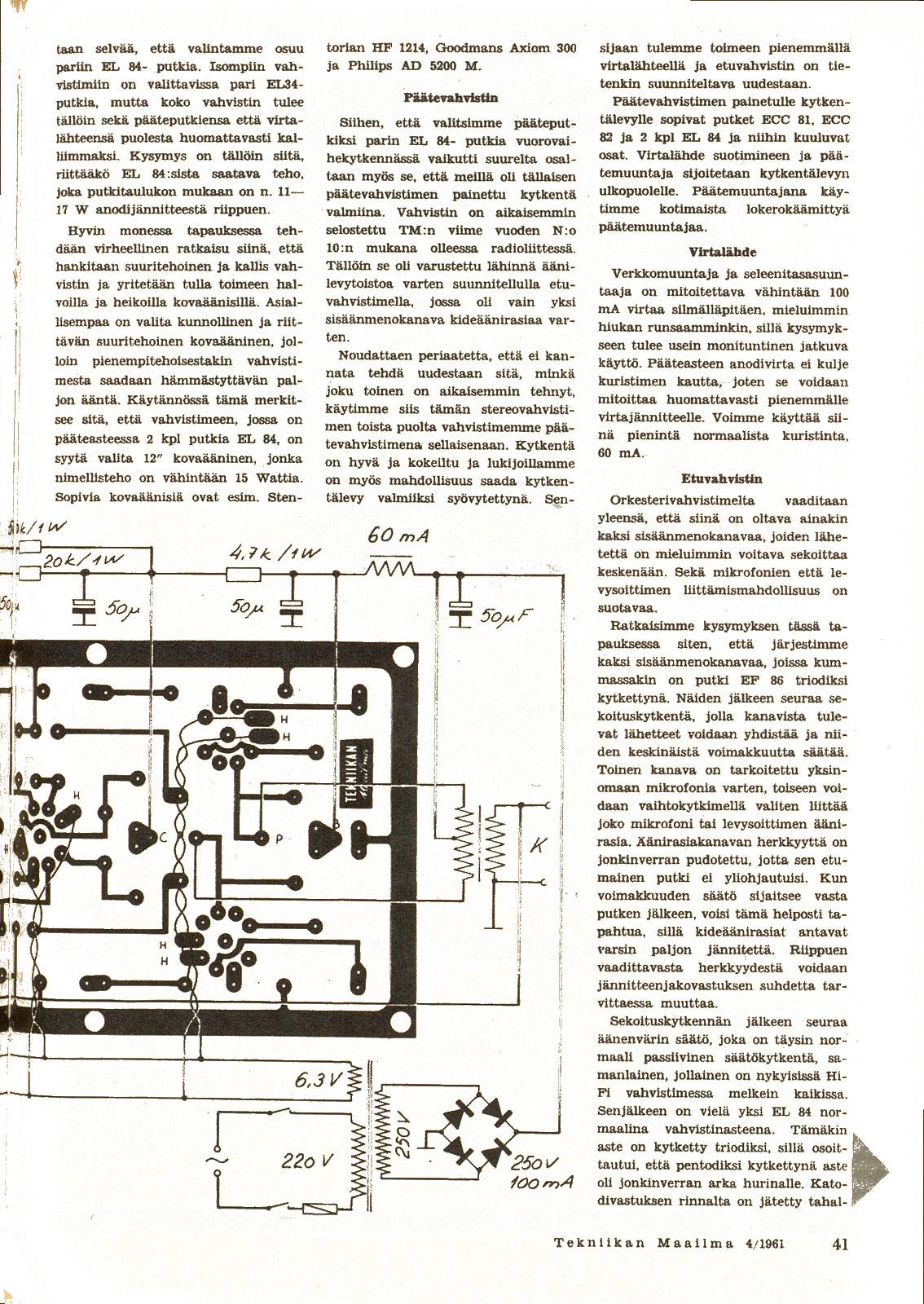

	10_Watt_Guitar_And_Orchestra_Amplifier1.jpg ( 454 KB \| 47 latausta ) 10_Watt_Guitar_And_Orchestra_Amplifier2.jpg ( 346 KB \| 38 latausta )
	WWW IP kirjattu

Perunapiirakka Senior Member Poissa Viestejä: 453 Sijainti: Suomi	Re: Tekniikan Maailman 10W vuorovaihevahvistin Vastaus #3 - 03.01.2026 klo 20:23:27	Tulosta viesti

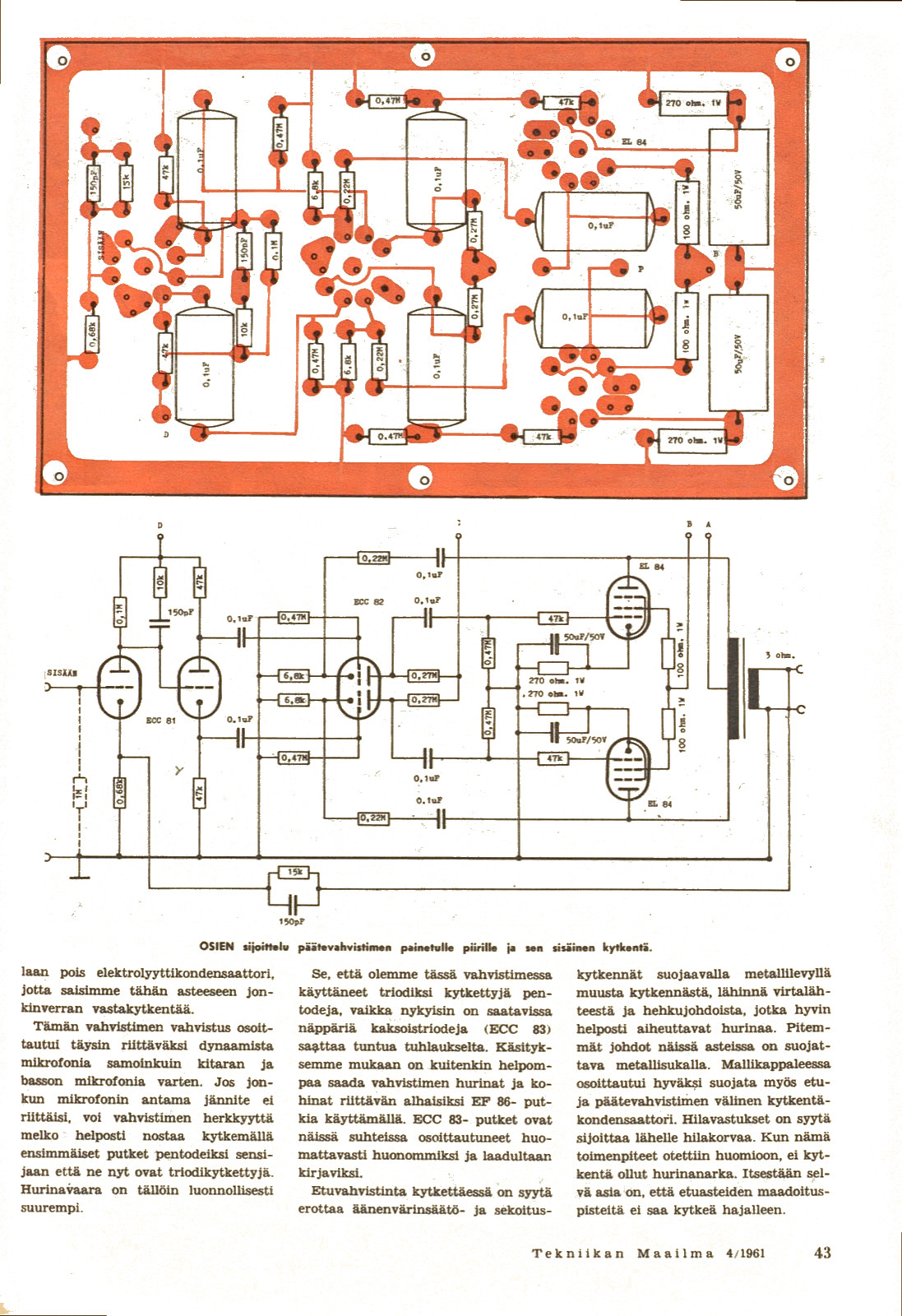

	Ja vielä se viimeinenkin sivu.

	WWW IP kirjattu

VjpA God Member Poissa SRHS Viestejä: 2694 Sijainti: Vantaa	Re: Tekniikan Maailman 10W vuorovaihevahvistin Vastaus #4 - 03.01.2026 klo 22:01:49	Tulosta viesti
	Mullakin oli tuo TM:n 10 W vahvari, johon jäi voimakas verkkohurina enkä osanut silloin sitä poistaa. Lahjoitin sen sitten Pekalle (oh2ps?) ja myöhemmistä vaiheista ei ole tietoa.

	t. // Jukka
	IP kirjattu

OH4FSL Full Member Poissa SRHS Viestejä: 213 Sijainti: Mikkeli	Re: Tekniikan Maailman 10W vuorovaihevahvistin Vastaus #5 - 04.01.2026 klo 09:25:46	Tulosta viesti
	Kiitos TM:n 10W kitaravahvistimen jutun kopiosta. Löysinkin TM:n numerosta 10/1960 saman kytkennän. Valitettavasti se on minulle maksumuurin takana.

	Martti, OH4FSL
