Lukuisten putkilla tehtyjen vastaanotinkokeilujen vastapainoksi piti tällainen projekti aloittaa. Vaihteeksi siis transistoreilla.
Suunnittelun päämääränä oli, kuten tavallista, tehdä mahdollisimman yksinkertainen mutta hyvä konstruktio.
Netistä löytyy useita NE602/-612 ja LM386 piireillä tehtyjä suoran sekoituksen vastaanottimia, mutta näitten suorituskyky vaikuttaa aika puutteelliselta.
Piti siis tehdä "kaikki" toisin.

Jos summaan suunnitteluperusteet niin lista näyttää tältä:

- ei st-vahvistusastetta, jotta saavutetaan maksimaalinen signaalinkesto
- tulon kiinteästi viritettävä kaistanpäästösuodatin on koko taajuusalueen kattava (3,5...3,7 MHz)
- sekoitus/ilmaisu passiivisella kaksoisbalansoidulla sekoittajalla
- mahdollisimman yksinkertainen VFO:n rakenne
- audiotaajuuskaista rajattu 300...3 kHz
- mahdollisimman yksinkertainen audiovahvistusaste, jossa samassa ali- ja ylipäästösuodatus
- vastaanotin tarkoitettu suurohmisille kuulokkeille

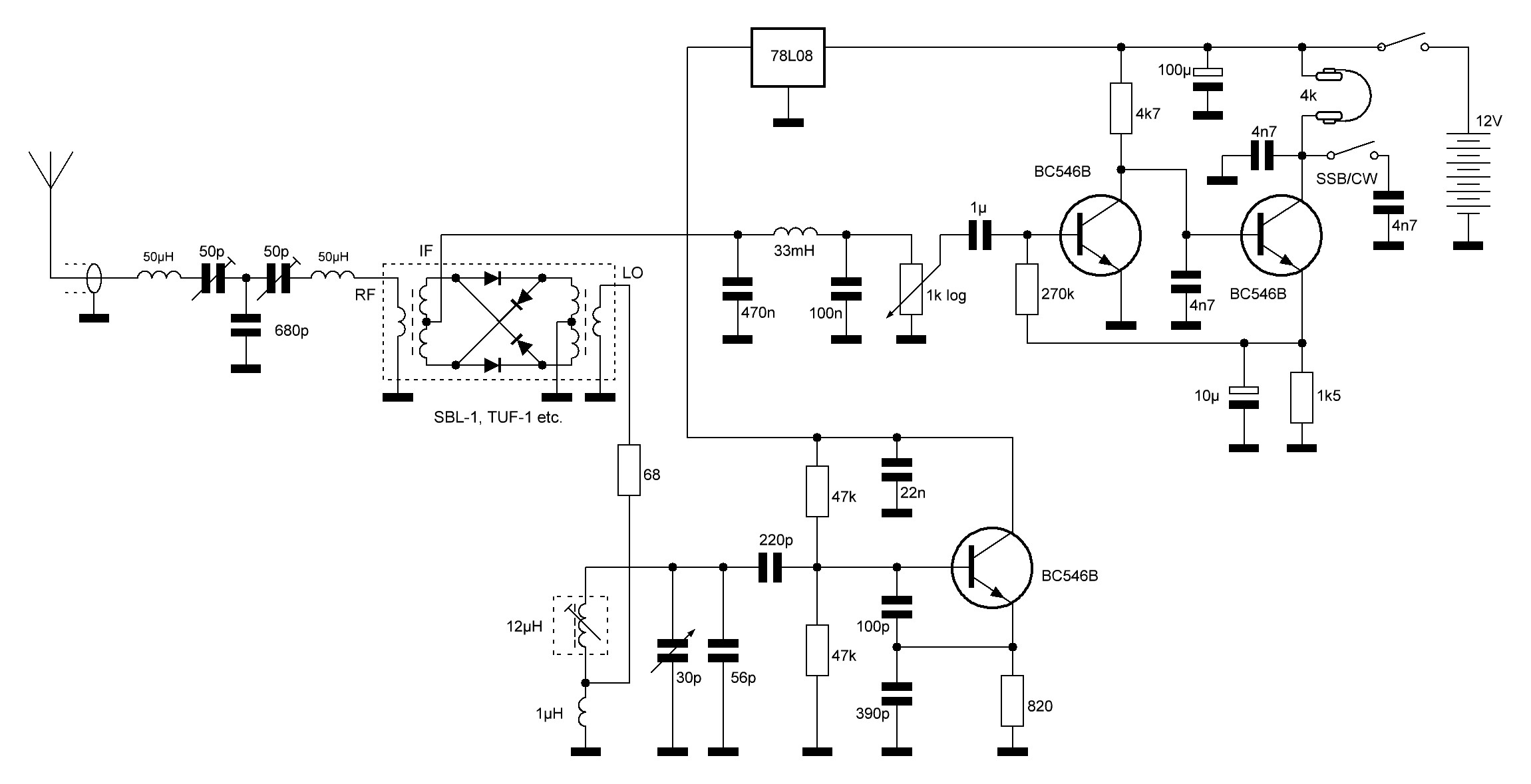

Lopputulos näkyy oheisissa kuvissa. Kytkentäkaaviosta voidaan todeta, että varsinaisessa vastaanottimessa on vain kolme transistoria.
VFO:n stabiilisuuden kannalta sen käyttöjännite vaati reguloinnin. Tämän operaation voisi toteuttaa zenerdiodilla, mutta virrankulutuksen minimoimiseksi päädyin 78L08 regulaattoriin.
Tässä muodossa vastaanottimen virrankulutus on 14 mA.
Olen tehnyt aika kattavat suorituskykymittaukset, ja esittelen niitä mikäli tähän ilmenee kiinnostusta.

Mahtavaa. Tämmöiset projektit lämmittää mieltä ja antaa uusia ideoita

Kallein osa on tuo kaksoisbalansoitu diodisekoittaja. Hintaluokka 20€.
Jonkun verran olen aimmin tilaillut RF-microwave kaupasta ja siellä se onkin edullisimmillaan 17,95-
https://www.rf-microwave.com/en/mini-circuits/sbl-1-/plug-in-rf-mixer/sbl-1/

Kallein osa on tuo mikseri. Tuli valituksi kun näitä on jäänyt jossakin vaiheessa töistä mukaan.
Puolasta saisi edullisimmin TFM-2:sta joka käy myös tähän suoraan ja alle kympillä:

https://www.ebay.com/itm/126120283443?_skw=mini+circuits+TUF&itmmeta=01K1K8PJNX4...

Äänenlaadusta on vielä viimeisimmät testit tekemättä. Nyt olen kuunnellut Tsekin armeijan  4 kilo-ohmin kuulokkeilla, joitten taajuusvasteessa on aikalailla aaltoilua.
Oleellista on onnistua pitämään hurinat ja suhinat alhaisella tasolla.

Kuuntelu on kuitenkin helppoa verrattuna suoraan vastaanottimeen, kun ainoa säädin tässä on audion tasonsäätö.

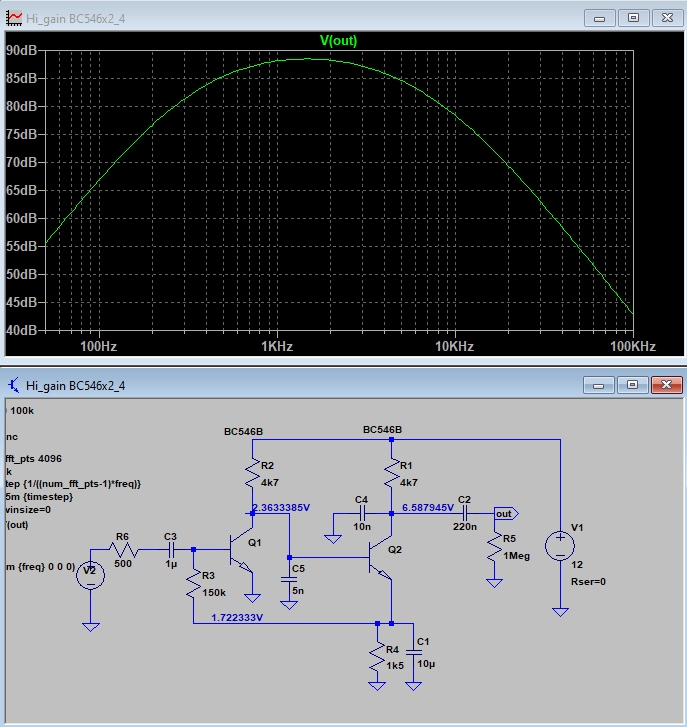

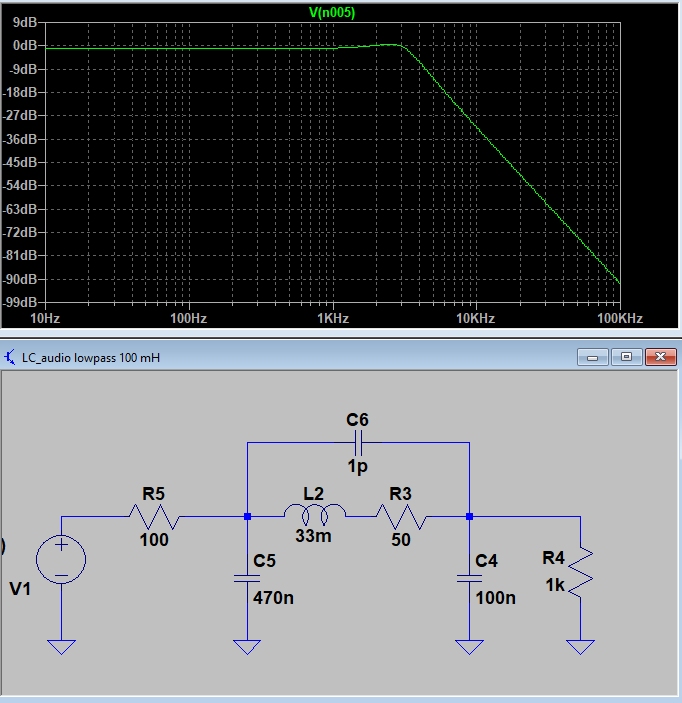

Laitoin tähän vielä kuvat mikserin jälkeisen alipäästösuodattimen ja audiovahvistimen taajuusvasteista.

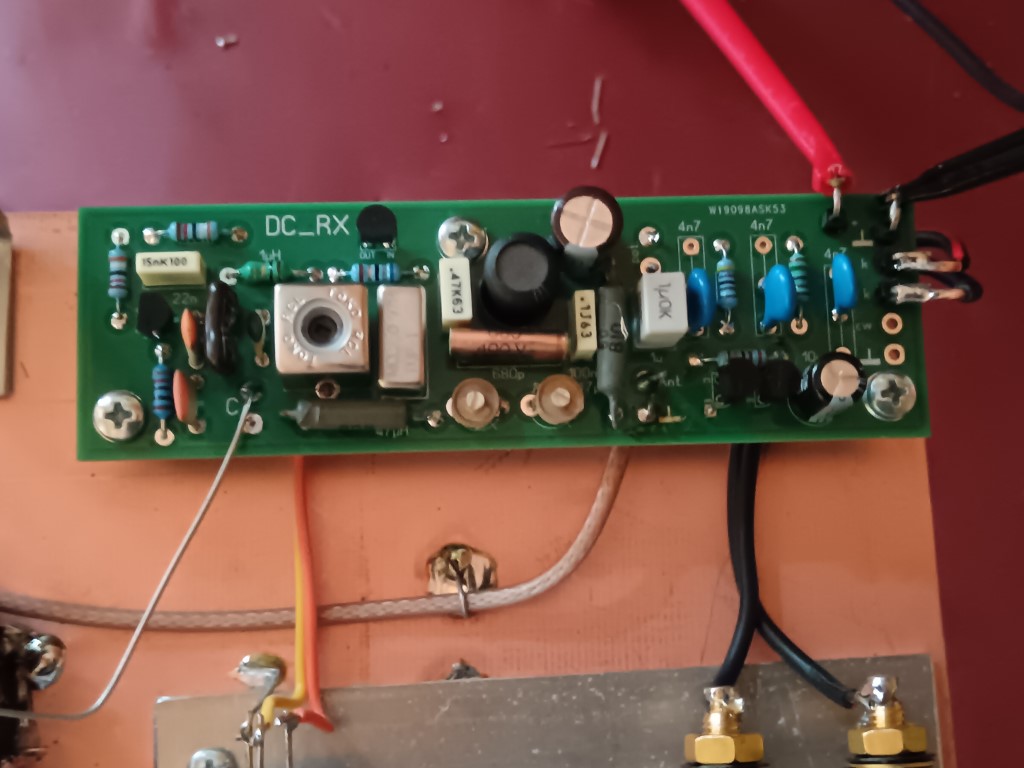

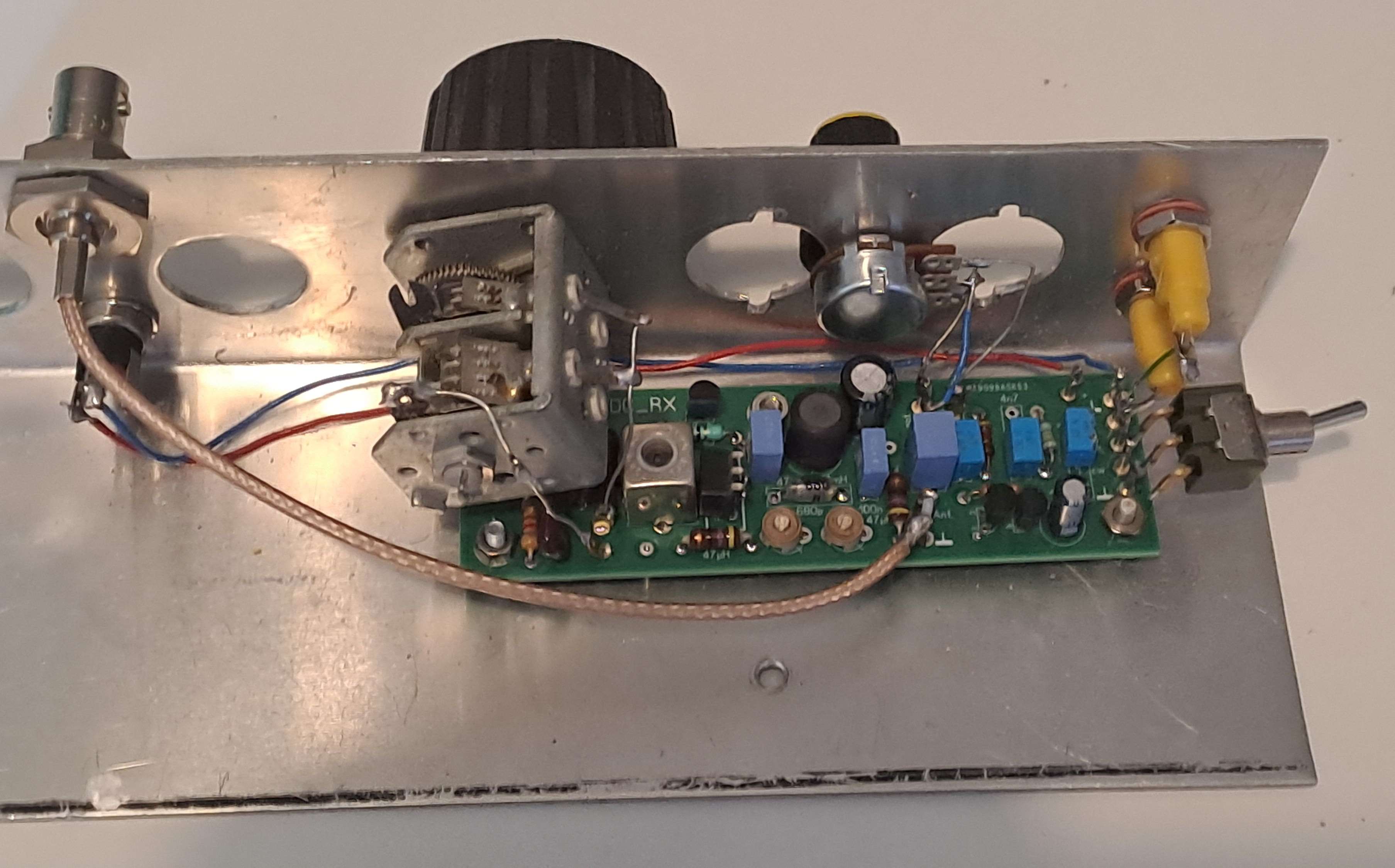

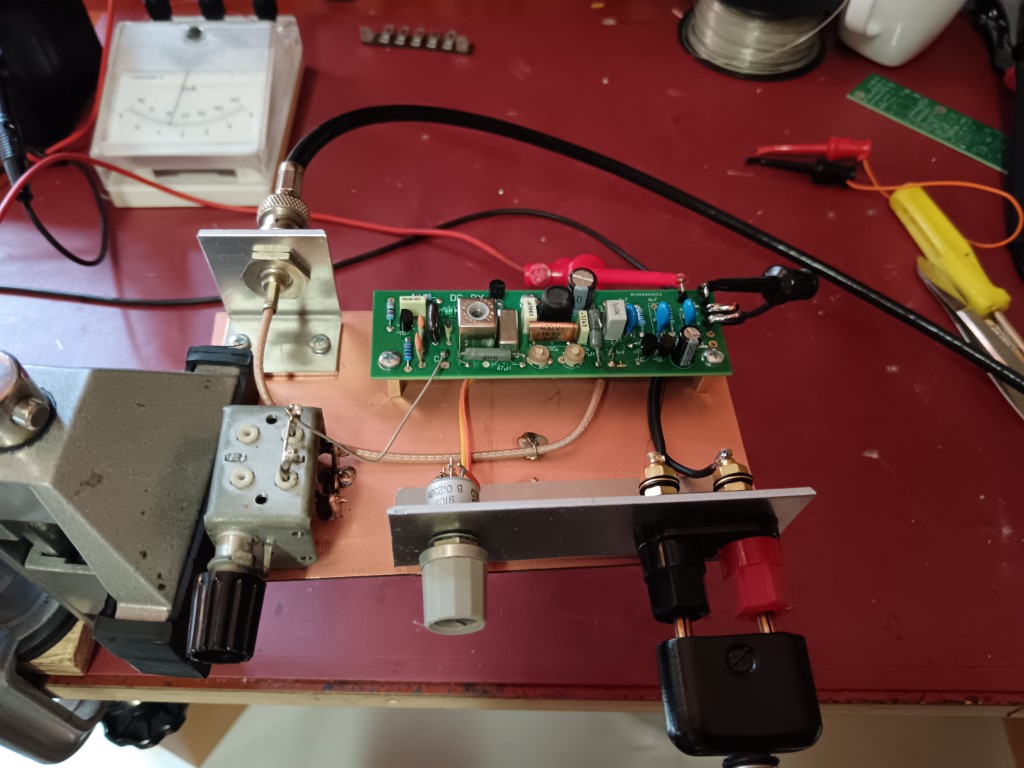

Rakensin vastaanottimen Artolta saamalleni piirilevylle. Hienosti toimii! "Luokkansa parhaita", sanoisin. Kotelo vielä puuttuu.
