Aiheesta on foorumin historiassa kyselty lukemattomia kertoja, ja varmaan kysellään tulevaisuudessakin. Jotta asiaa ei tarvitsisi selitellä yhä uudestaan, tallennetaan tähän Åke Nyholmin viesti, jossa hän selvittää virityksen sangen selväpiirteisesti. Perässä on linkki Youtube-videoon, jossa nimimerkki Marssiantenni toteuttaa ilmaisimen virityksen. Asia ei suinkaan ole yksiselitteinen, virityksen voi tehdä monilla tavoin, tässä annetaan yksi hyvään lopputulokseen johtava tapa.

Åken kirjoitus:

Vanhoissa radioissa viritysmuutokset ovat yleisiä vaikka olisivatkin "koskemattomia" eli niitä ei ole ruuvailtu. Näin ollen koko vt-osan viritykset kannattaa tarkista, kun riittävät mittalaitteet on käytettävissä. Särön syynä on yleisemmin suhdeilmaisimen epävireisyys, joten siitä kannattaa aloittaa.

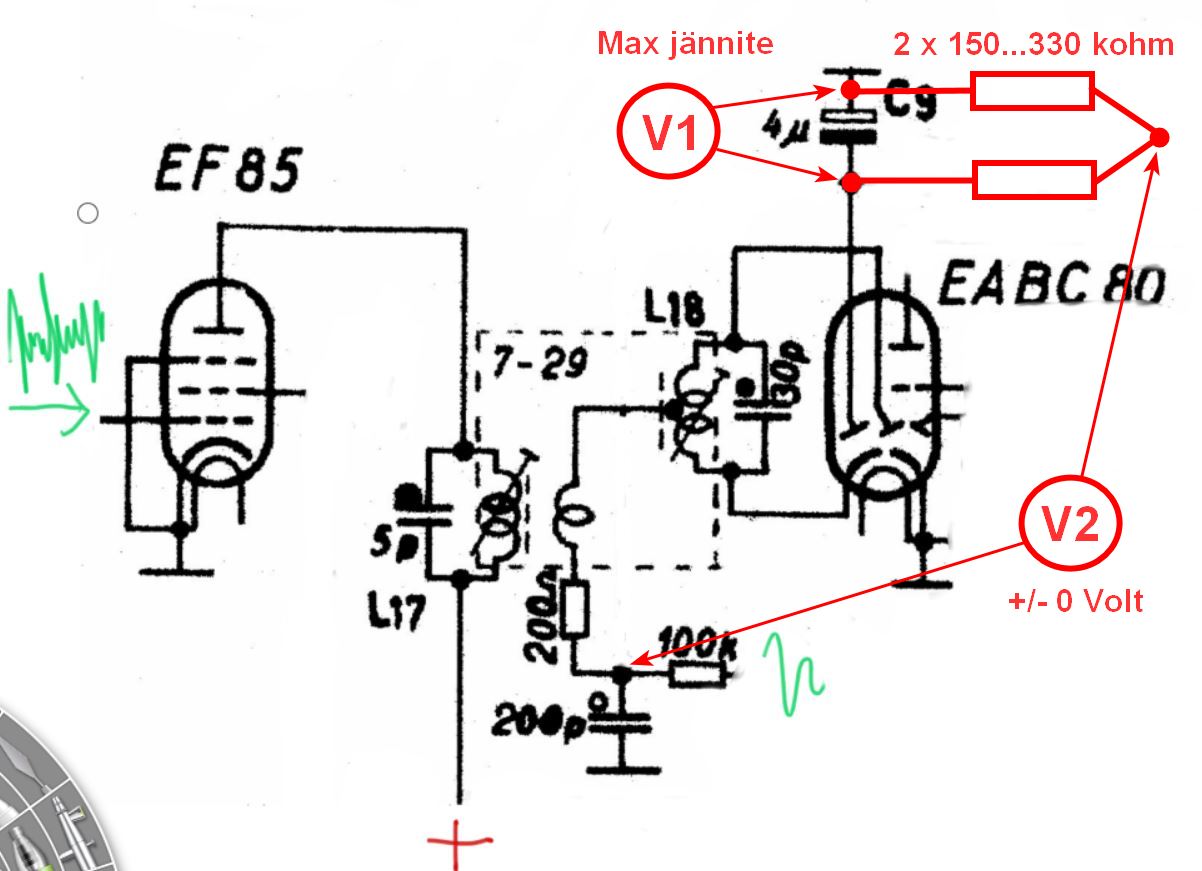

Törön kirjassa on hyvät ohjeet, ja suosittelen moduloimattoman lähetteen käyttöä ainakin aluksi, jos "kovalevyltä" ei vielä ole vanhoja tietoja löytynyt. Milliampeerimittareita ei tarvita sillä nykyinen DVM (digitaalivolttimittari) ajaa saman asia.  Työnkulku lyhyesti: 1) Moduloimaton 10,7MHz lähete n. 1nF kondensaattorilla EF89 g1 hilalle. DVM 4uF yli, alue <10 Vdc. Sopiva näyttämä 2-4V 2)säädetään Ilmaisimen ensiöpiiri maksimiin samalla säätäen genraattorin jännitettä pienemmäksi, jotta 2-4V säilyy. Yleensä ensiökela on kelarungon yläpäässä ja toisio alapäässä, kun kelat ovat samalla rungolla. Ensiöpiiri on vireessä putki- ja hajakapasitanssien avulla. Selvä maksimi pitäisi löytää. Jos ei löydy, niin kannattaa lisätä muutaman pF kondensaattori kelan yli tai EF89 anodilta maahan. 3) toision viritys. Kaksi yhtäsuurta 150-220kohm vastusta sarjassa 4uF yli.Kytketään DVM herkällä V-alueella em. vastusten keskipisteen ja ilmaisimen pt-lähdön, kaaviossa 220//330p, väliin. Säädetään toisiokellalla DVM -näyttämä minimiin. 4) toistetaan ensiö ja toision viritykset.
Mikäli viritys sujuu kuten kuvattu, on ilmasin todennäköisesti kunnossa. Muussa tapauksessa saattaa olla jokin komponenttivika.

Pientaajuussignaalin laatua voi katsoa syöttämällä  10,7MHz FM moduloitu 1kHz/25kHzdev EF89 g1 hilalle ja oskilloskooppi liiytetään pt-lähtöön, kaaviossa 2,2M ja 220k liitospiste.

Sen jälken on syytä virittä koko 10,7MHz välitaajuusosa ja lopuksi tarkistaa ilmaisimen symmeria (nollakohta). Viritys aloitetaan ilmaisimen ensiöstä ja edetään kohti ECH81. 10,7MHz sigaalin voi syöttää ECH81 g1 hilalle (pin2). Lopuksi signaali siirretään ULA  ECC85  1. st triodin anodille ja viritetään 2. anodilla olevat  10,7MHz suotimen molemmat piirit.
Koko virityksen voi tehdä moduloimattomalla kantoaallolla.
Itse yleensä käytän 10,7MHz FM moduloituna 1kHz/25kHzdev. ja seuraan ilmaistua 1kHz pt sigaalia. Ilmaisimen nollakohdan hienosäätöön käytän AM moduloituna 1kHz/30% signaalia (minimiin).

Pyyhkäisygenraatorin avulla voi tietekin em. viritykset tehdä ja lopputulos on havainnollisin. Tämä tapa vaatineen hieman enemmän kokemusta ja sopivan genraattorin.

Toivotaan, että särövika korjaantuu.
terv Åke
