No niin, Piti kirjoittaa pitkä alustus syistä joiden vuoksi tätä kirjoitan, mutta mennään suoraan asiaan.
Tiedän elektroniikasta hyvin vähän ja sen vianmäärityksestä vielä vähemmän, mutta haluaisin korjata Salora 6000 soittimen.
Soitin on mallia, jossa on kortit SSM001 ja SSPS01 eli virtalähde ja suojarele ovat eri korteilla.
Ongelmana on RM3 vastuksen ylikuumenemisen ja myöskään suojarele ei vedä. RM3 kuumeni valohehkuiseksi, kun kaikki laitteet olivat kytkettyinä.
Nyt kun kytkettyinä ovat enää mainitut kaksi korttia ja virtanapin sisältävä näppäimistö, RM3 lämpötila nousee karvan alle 60 astC. Mikään muu alue ei korteissa lämpökameralla katsoen kuumene.
Nauhurin moottori pyörii, jos se on kytkettynä virtalähteeseen.
Irroitin ja mittasin C1-C5 kondensaattorit ja RM3 lähinnä olevat diodit, mutta niissä ei ollut oikosulkuja ja arvotkin olivat aikalailla ok.
Relekortista mittasin C21 kondensaattorin, ok sekin.
Tämän version piirikaaviota minulla ei ole, enkä siitä paljon kostuisikaan.
Olen yrittänyt katsoa electronic repair aiheista videoita, mutta oppiminen on  hidasta, koska nukahdan niihin nopeasti.
Onko joukossa empaattista ammattilaista, joka ohjaisi minua vianetsinnässä oikeaan suuntaan? "Vie korjaamolle" ei ole oikea suunta tälle kolmenkympin soittimelle.

apaija kirjoitti 20.05.2025 klo 08:51:47:


Kumpikaan mainitsemistasi korteista ei ole kytkettynä. Pelissä on mukana enää virtalähde.
Olin mielestäni mitannut tuon 68ohm vastuksen kertaalleen, mutta mittasin sen äsken uudestaan ja tallista löytyi vai yksi mittari, joka ylsi sen 137Mohm resistanssin. Ehkäpä vaihdan sen ennen kuin jatkan vianetsintää.
Kuinka suurta tehoa tuon 68ohm vastuksen pitää kestää?

ErkkaSamuli kirjoitti 20.05.2025 klo 06:28:41:


Hiiltynyt SSM001 kortin R3 vastus on nyt vaihdettu.
Uuden vastuksen fyysinen koko vähän yllätti, mutta se on 68ohm ja mahtui paikalleen.
Töpö seinään ja puolen minuutin kuluuttua SSM001 R2 R4 ja D17 alkavat erottua kamerassa.
Kaikki liittimelliset johtimet ovat edelleen irti. Kytkettynä ovat vain relekortille menevät ruskeat L ja R sekä isoille kondensaattoreille menevät kolme johdinta.
Onko tuossa enää muita vaihtoehtoja kuin viallinen T1?

apaija kirjoitti 01.06.2025 klo 17:56:50:

C3 jännite on sen navoista mitaten 31,2V nurkilla.
Kuuluvatkohan nuo aikaisemmin kuvatut lämmöt asiaan, kun eivät näyttäisi pahemmin nousevan vaikka kortti on pidempäänkin jännitteisenä?

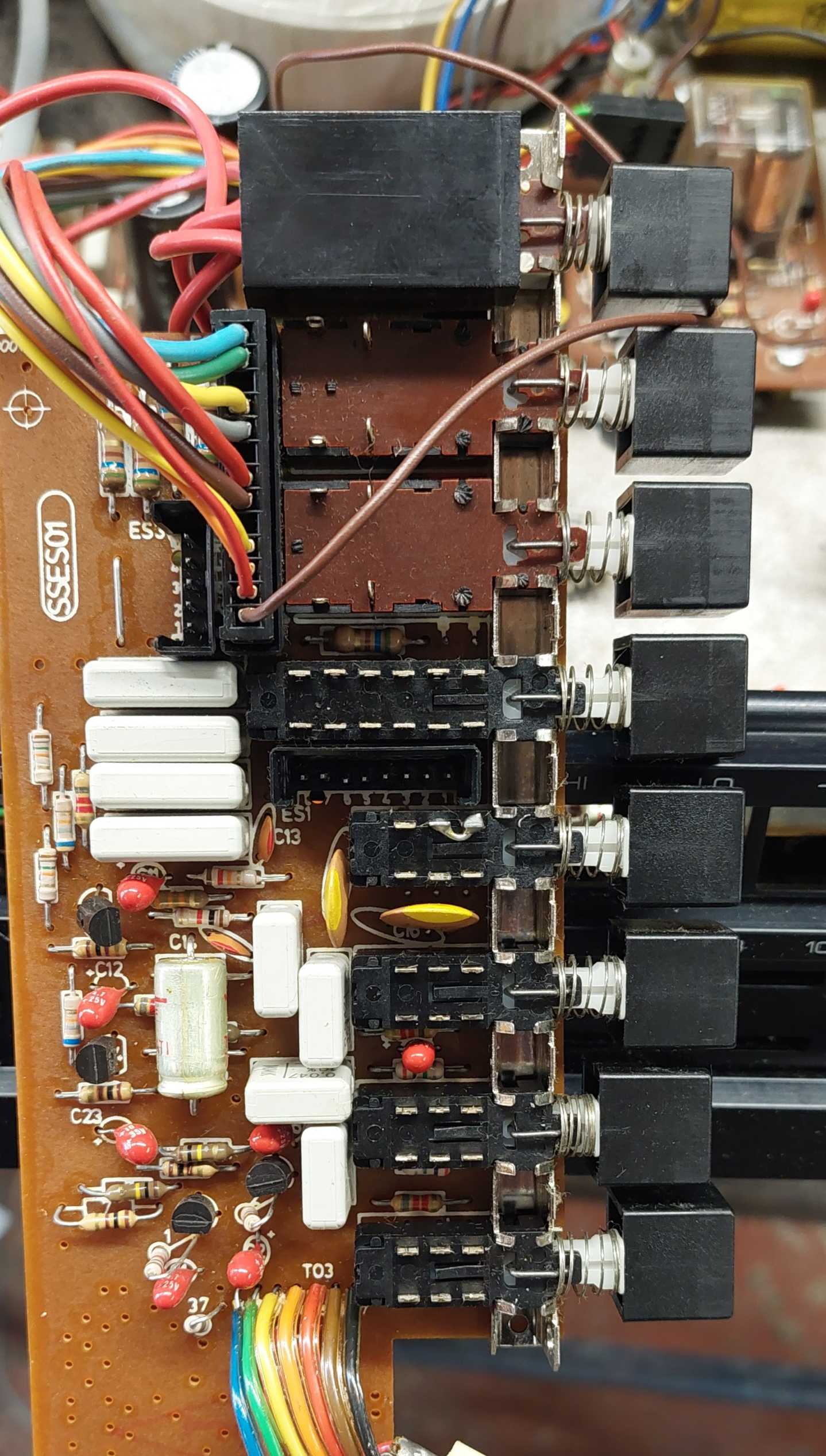

Kun kytkin SSES01 kortin moninapaliittimen kiinni niin R3 lämpeni sekunneissa yli sadan asteen. Irroitin liittimen reunimmaisen ruskean johtimen (kuvassa erillään muista) ja R3 lämpeneminen loppui. Onko tuo ruskea johdin koko SSES01 kortin syöttöjohdin vai voiko tällä tiedolla rajata vian johonkin tiettyyn osaan kortista?

apaija kirjoitti 10.06.2025 klo 15:43:13:

No sieltä tuli täsmätieto
C23 irrotettuna R3 ei enää kuumene.
Kytkin vahvistimien ja virittimen napiston liittimet ja mikään ei savuta, mutta rele ei vedä.
Päivän kysymykset:
Mistä releen toimimattomuus voi johtua?

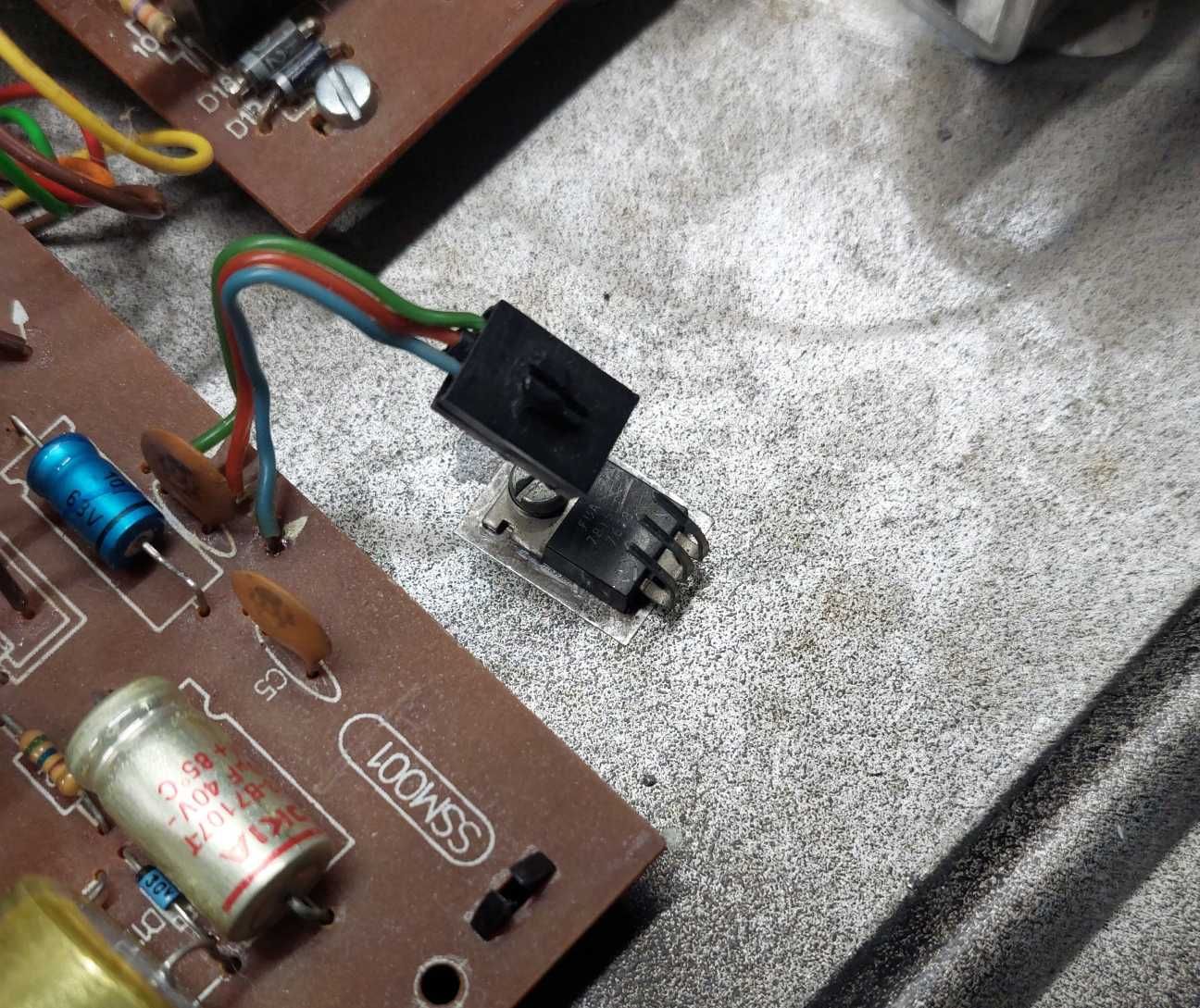

Olen kummastellut laitteen runkoon ruuvattua transistoria.
Onko se joku suunnitteluhuti kun se ei ole piirilevyllä?
Onko siihen liitettävä liitin kuvassa oikeinpäin?

apaija kirjoitti 12.06.2025 klo 10:54:11:

Muistelen, että nauhurin moottori pyöri silloinkin kun alkuperäinen vastus savutti ja se oli laitteen ainoa elonmerkki. Rele ei ole toiminut kertaakaan.
Kytken nauhurin ja tutkin asiaa lisää.

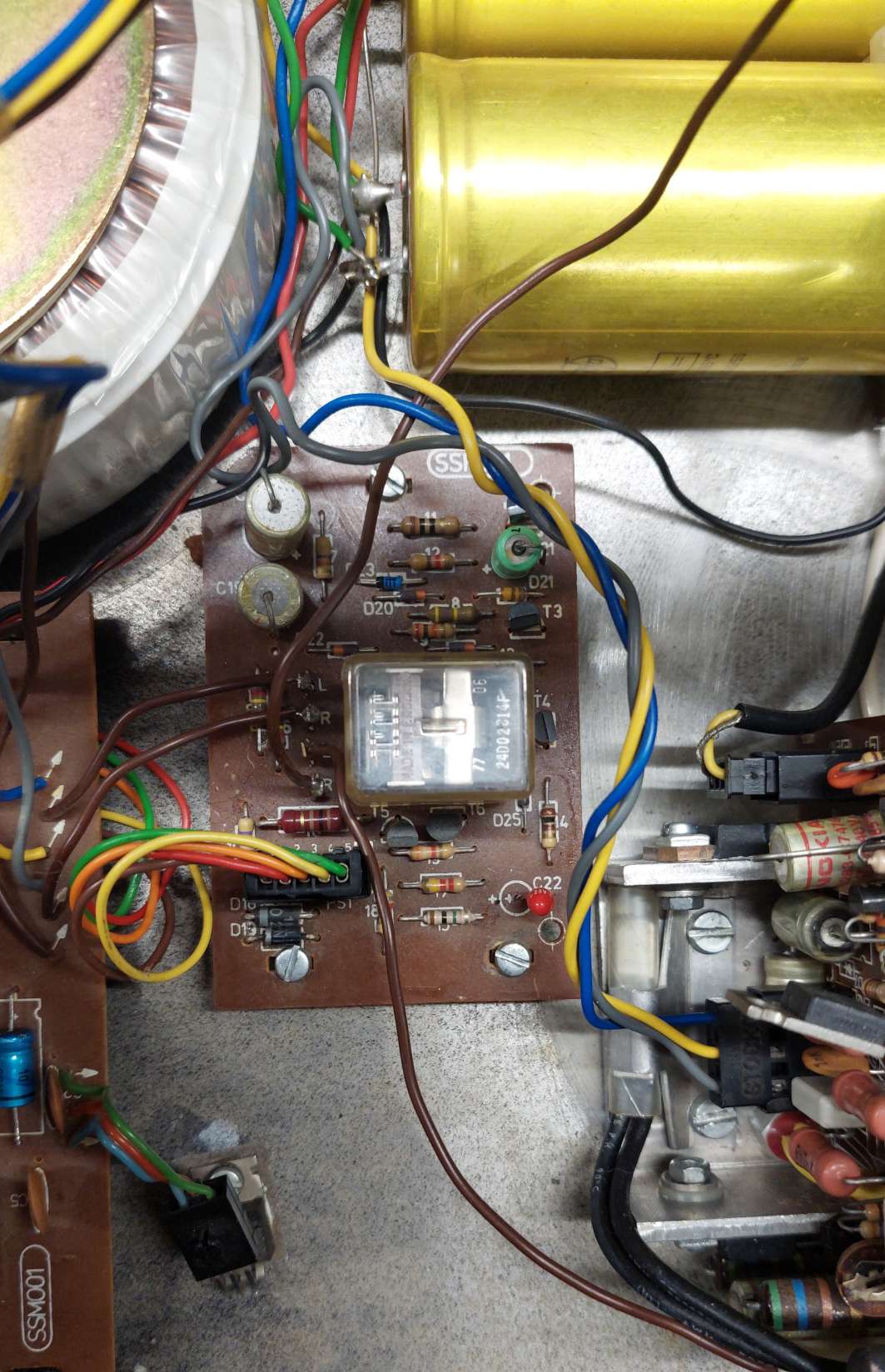

Mikä on suojapiirin todennäköisimmin vikaantuva komponentti?

apaija jo kertoi yksikön tarkoituksen. 6000:ssa kaiuttimet ovat DC kytketyt vahvistimien lähtöihin. Mikäli vahvistimen lähtöön ilmestyy tasajännite on kaiutin vaaradssa rikkoontua. Näin kävi aikoinaan ja joitakin kaiuttimia tuhoutui. Tämän estämiseksi suunnittelin suojausyksikön, joka estää tasajännitteen pääsyn kaiuttimiin. Viivästämällä kaiuttimien kytkeytymistä sai myös käynnistyspaukahduksen eliminoitua. Suojausyksikköä ei ollut sarjan alusta lähtien vaan se tuli sarjanumerosta L004035 lähtien. Myöhemmin suojausyksikkö siirrettiin virtalähdelevylle.

Suojapiiri tarkkailee pääteasteen käyttöjännitteitä (+ ja -) ja lähdössä olevaa jännitettä (DC komponentti pitää olla 0V). Jos pitäisi arvata mikä on rikki niin C22, kaikki nuo tippatantaalit on kuin Jammu lastentarhassa, epäilyksen alaisia.

Suojapiirin toimintaa tuli tänään todistettua, kun asensin nauhurin hihnan ja kytkin mittarien liittimen piirilevyn. Tape2 päälle ja kaiuttimen puputus alkoi. Hetken kuluttua suojapiiri naksahti, mutta kaiuttimen basso elementti ehti kärähtää. Vain vasen kanava kytkettynä ja sen VU-mittari on tapissa.
Voiko hapettuneen REC kytkimen puputus rikkoa kaiuttimen vai onko kasettisoittimessa joku muukin vika?

Autostop katkaisee muutaman sekunnin soiton jälkeen.
Mikä vika siinä voisi olla?

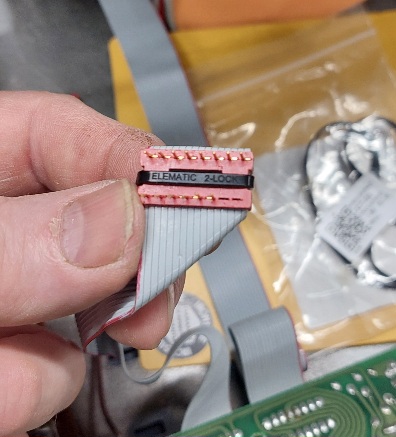

Sain virittimen lattakaapelin korjattua, mutta radiosta kuuluu vain kohinaa, joka vaimenee, kun irroitin antennijohdon.
Signaali mittari on alatapissa ja viritys mittari ei tiedä mitään.

Onko radiossakin joku tantaalivika?
