Normaali aihe Helvar 469P radion ongelma (Luettu 741 kertaa)
OH4FSL
Full Member
***
Poissa


SRHS

Viestejä: 213
Sijainti: Mikkeli
Helvar 469P radion ongelma
27.01.2025 klo 19:23:20
Tulosta viesti
Kokeitavana on Hevarin paristosuper 469P. Radio tomii, mutta
ääni säröytyy pääteastessa pienilläkin voimakkuuksilla. Testaan radiota hyvin pienellä AM-lähettimellä, jonka lähete kuuluu hyvin muissa am radioissa.

Pientaajuusputken anodilta kuunneltuna ei kuulu säröä. Näyttää siltä, että pääteastetta kuormitettaessa tapahtuu särötyminen.
Mistä kannattaisi vikaa etsiä?

Martti, OH4FSL
Sivun alkuun

IP kirjattu

OH2EO
God Member
*****
Poissa


SRHS

Viestejä: 1120
Re: Helvar 469P radion ongelma
Vastaus #1 - 27.01.2025 klo 20:33:38
Tulosta viesti

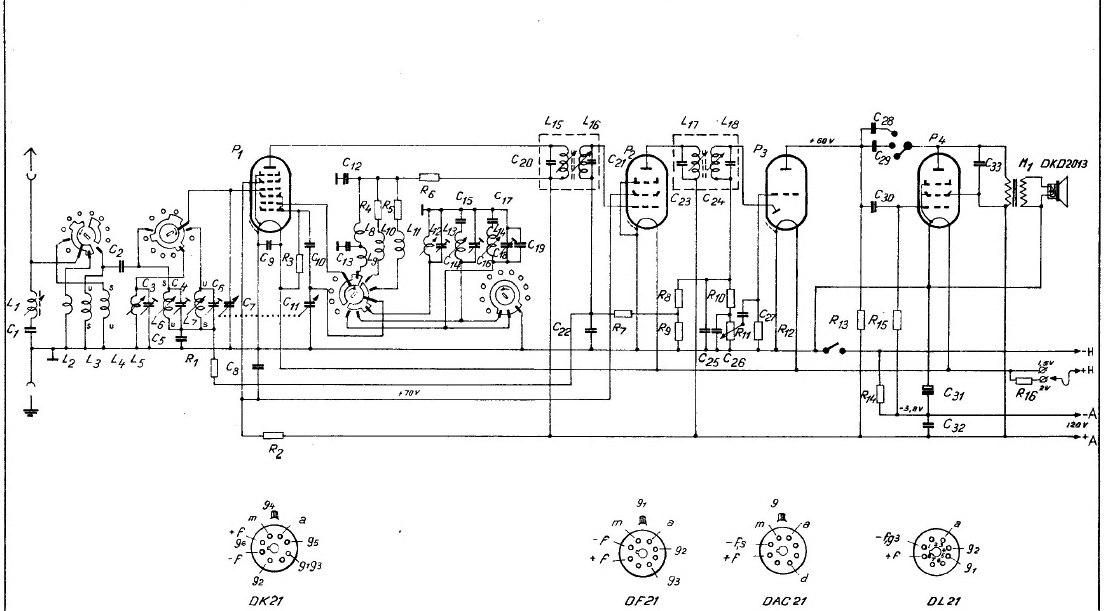

Ensimmäisenä kannattaa tarkastaa pääteputken hilaetujännite, joka muodostetaan vastuksella R14.

Sivun alkuun

IP kirjattu

OH4FSL
Full Member
***
Poissa


SRHS

Viestejä: 213
Sijainti: Mikkeli
Re: Helvar 469P radion ongelma
Vastaus #2 - 28.01.2025 klo 13:24:44
Tulosta viesti
Mittasin pääteputken hilaetujänniteen. Se oli n. -2,8 V eli lähes oikea. Ohitukondensaattori oli myös kunnossa.

Martti, OH4FSL
Sivun alkuun

IP kirjattu

Raimo Sjöberg
God Member
*****
Poissa


SRHS #313

Viestejä: 1565
Sijainti: Espoo
Re: Helvar 469P radion ongelma
Vastaus #3 - 28.01.2025 klo 14:22:25
Tulosta viesti
Onko kaiutin kunnossa? Jos ääni on säröinen jo pääteputken anodilla niin ilmeisesti on.

Rami  OH1AYG - OH2AUS
Sivun alkuun
WWW
IP kirjattu

OH2EO
God Member
*****
Poissa


SRHS

Viestejä: 1120
Re: Helvar 469P radion ongelma
Vastaus #4 - 28.01.2025 klo 18:48:44
Tulosta viesti
OH4FSL kirjoitti 28.01.2025 klo 13:24:44:
Mittasin pääteputken hilaetujänniteen. Se oli n. -2,8 V eli lähes oikea. Ohitukondensaattori oli myös kunnossa.

Mittasitko kaavion mittauspisteestä vai suoraan hilalta? Jos C30 vuotaa voi hilalla olla jotain muuta.

Sivun alkuun

IP kirjattu

OH4FSL
Full Member
***
Poissa


SRHS

Viestejä: 213
Sijainti: Mikkeli
Re: Helvar 469P radion ongelma
Vastaus #5 - 29.01.2025 klo 14:33:52
Tulosta viesti
Mittasin suoraan hilalalta ja oli ok. Kokeilin toisella kaiuttimella,  edelleen säröytyy suuremmilla voimakkuuksilla. Myös näyttää säröytyvän päätteputken DL21  anodilla. Ehkä alkuperäinen putki ei kestä surempaa tehoa. Yritin vaihtaa putkea, mutta on todella tiukassa. Ilmeisesti näytää oleva hapettuumaa piikeissä.
« Viimeksi muokattu: 29.01.2025 klo 17:58:19 Kirjoittaja OH4FSL »
Martti, OH4FSL
Sivun alkuun

IP kirjattu
