Telefunken Andante 9 valmistettu 1959, ei toimi.

Havaintoja: verkkosulake 0,63 A T (T= träge = hidas, olisi pitänyt olla 0,315 A T 220 V~ jännitteellä), palanut ja pahasti hapettunut, hehkut ei toimi, verkkovirta sulakkeesta 111 mA ilman hehkuja. Jotkut pikikonkat sulaneet/ käyneet kuumana.
Keskiaaltoalueen kytkimellä kelasydän kierretty täysin ulos ja melkein putosi.
Kytkinkaaviopussi tyhjä, joku on kurkannut radion sisään joskus..
Radio pölyinen sisältä  ja tupakansavun kyllästämä.

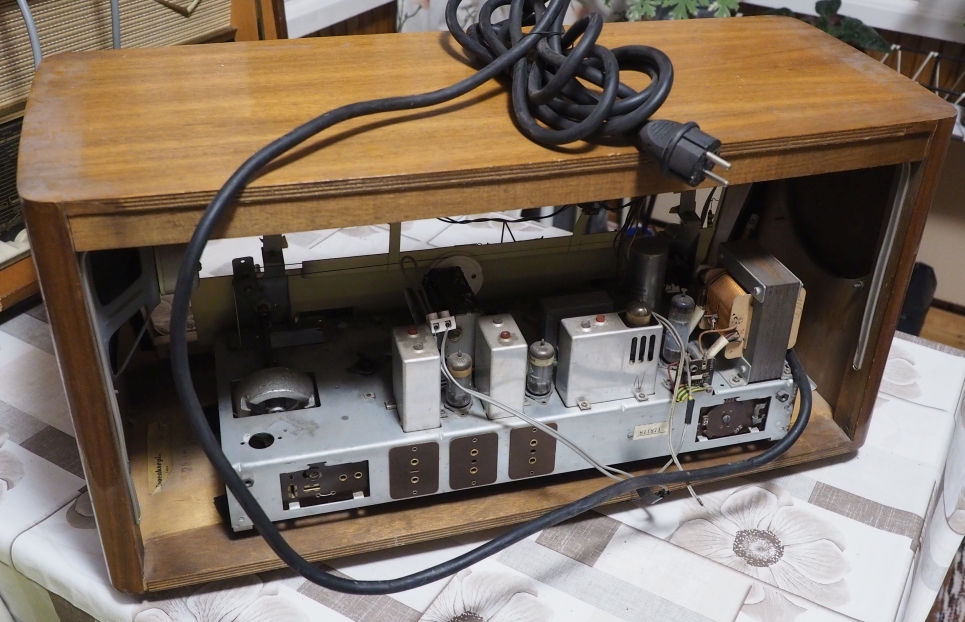

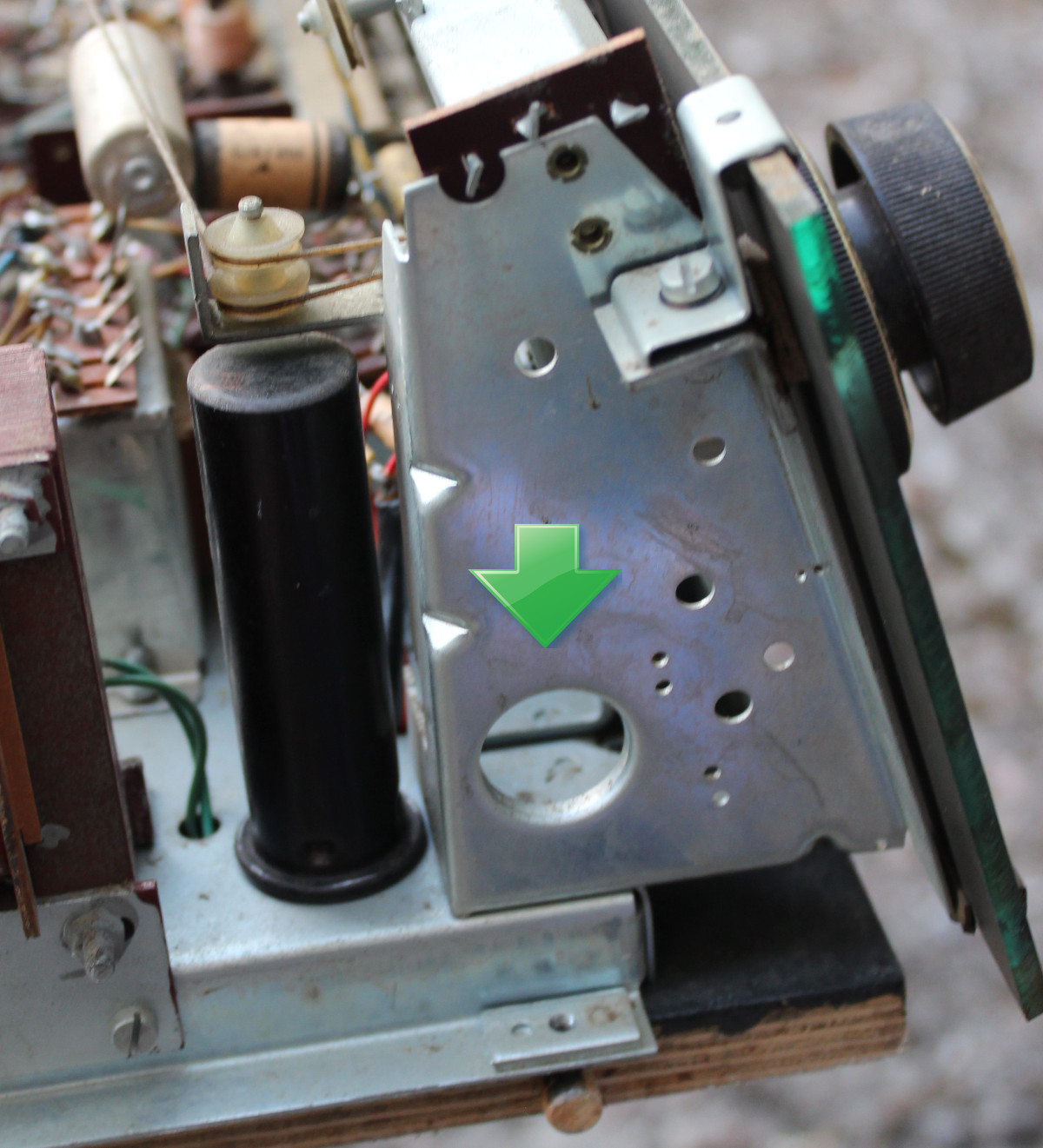

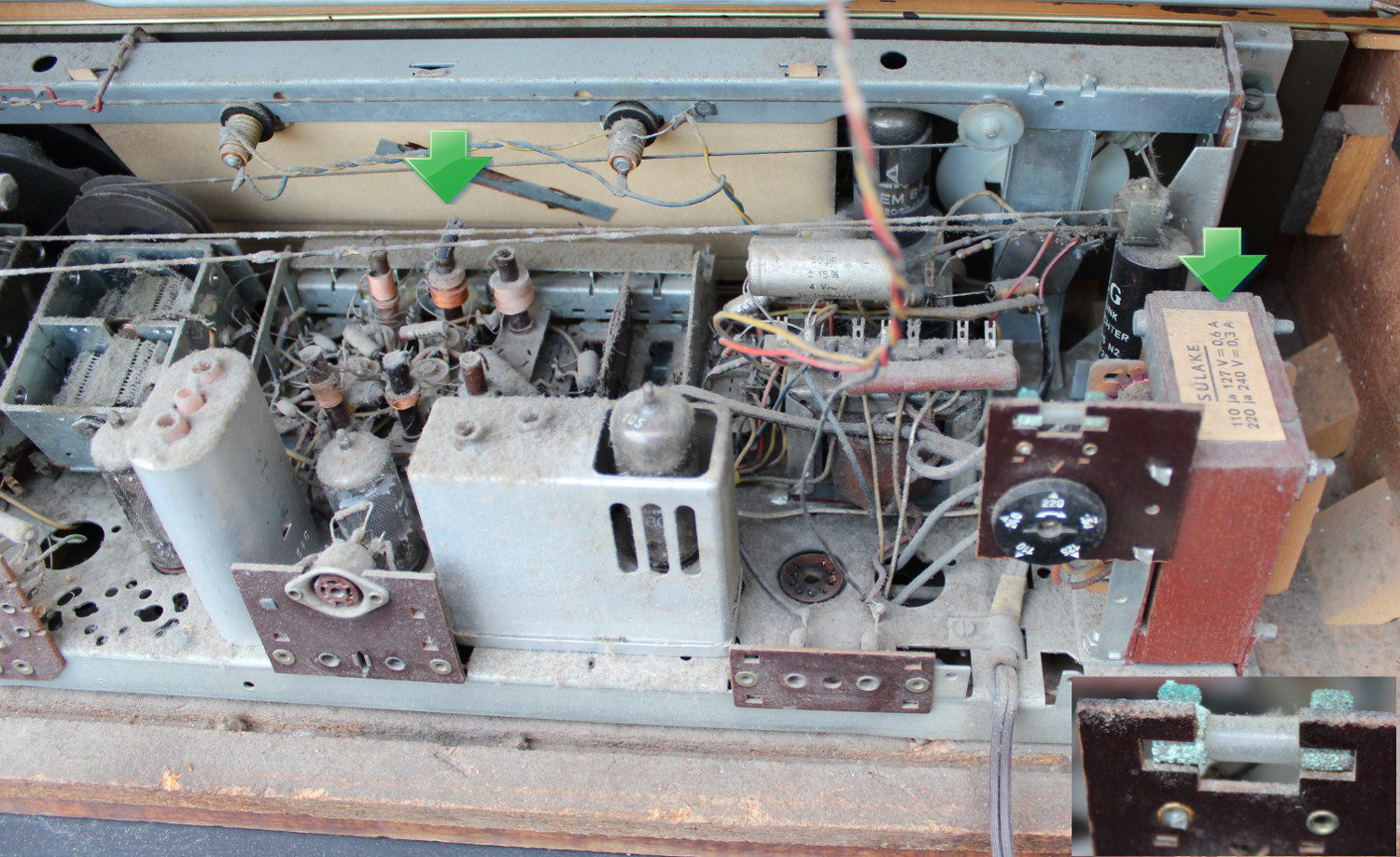

Kaksi kuvaa; 1651a, 1658a kovassa on etusormelle paikka koneiston ulos ottamista varten molemmin puolin.

Aikaisempi korjausketju foorumilla: https://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1448042600/0

Siis noin 25 wattia menee jonnekin, vaikka putket on kylminä, jos siis verkkosähköllä kokeilit? Varmaan suotoelko vuotaa, vaikka onhan sitä muitakin mahdollisuuksia. Mittaamallahan se selviää. Vaan kyllä vähän ahdistaisi pitää kovin pitkään päällä tuommosta
Tuo roppu voi olla tehtaan jäliltäkin noin, ei se niin millilleen tainnut olla tuotannossa 50-luvulla. Itse olen ainakin löytänyt yhtä sun toista, selvästi väärin asennettua ja varmasti tuotannon jäliltä.

Moro!

Onko hehkukäämi oikosessa, vai hehkupiiri jostain, mikä pudottaa jännitteen?

Jussi

Koneisto on 4 ruuvilla kiinni ja irrotuksen jälkeen ajattelin vaan vetäväni sen ulos laatikosta, mutta sepä pani hanttiin. Ensin irtosi toisen reunan kumitassut sassiksesta, mutta toinen ei liikkunut juurikaan. Rupesin sitä ruuvarilla nostelemaan ja takimmainen sitten irtosi etummainen ei. Aikani kammettua sekin lähti ja joku siellä vielä harasi vastaan, kun ei tullut avattua pohjalevyä katkesi levyn maadoituksen piuha.
Noi kumit olivat T-malliset ja kahdesta murtui se jalkaosa jääden laatikon reikään, en ole aikaisemmin nähnyt tuota mallia, suomalaisissa ei ole tullut vastaan.
Radion laatikko näyttää olevan Keravalla tehty ja muuntajan päällä oleva liimalappukin on suomenkielinen, kuitenkin takapahvin kaikki tekstit on saksaa.
Kotelossa on kolme kovaäänistä; 260 * 180 mm ovaali ja kaksi keski- ja korkea-ääni kajaria¸ Ø 100 mm. Nuo sivukovaääniset on kovalevyssä kiinni, joka lukittuu yläreunasta koteloon ja alareunassa on kaksi ruuvia pitkulaisessa reiässä ja mahdollistaa siirron ylöspäin. Radion kasaajat eivät olleet kuitenkaan hoitaneet hommaa kunnolla ja yläreunaan jäi rako.
Pölyt tuli imuroitua ja paineilmalla lähetettyä taivaan tuuliin.

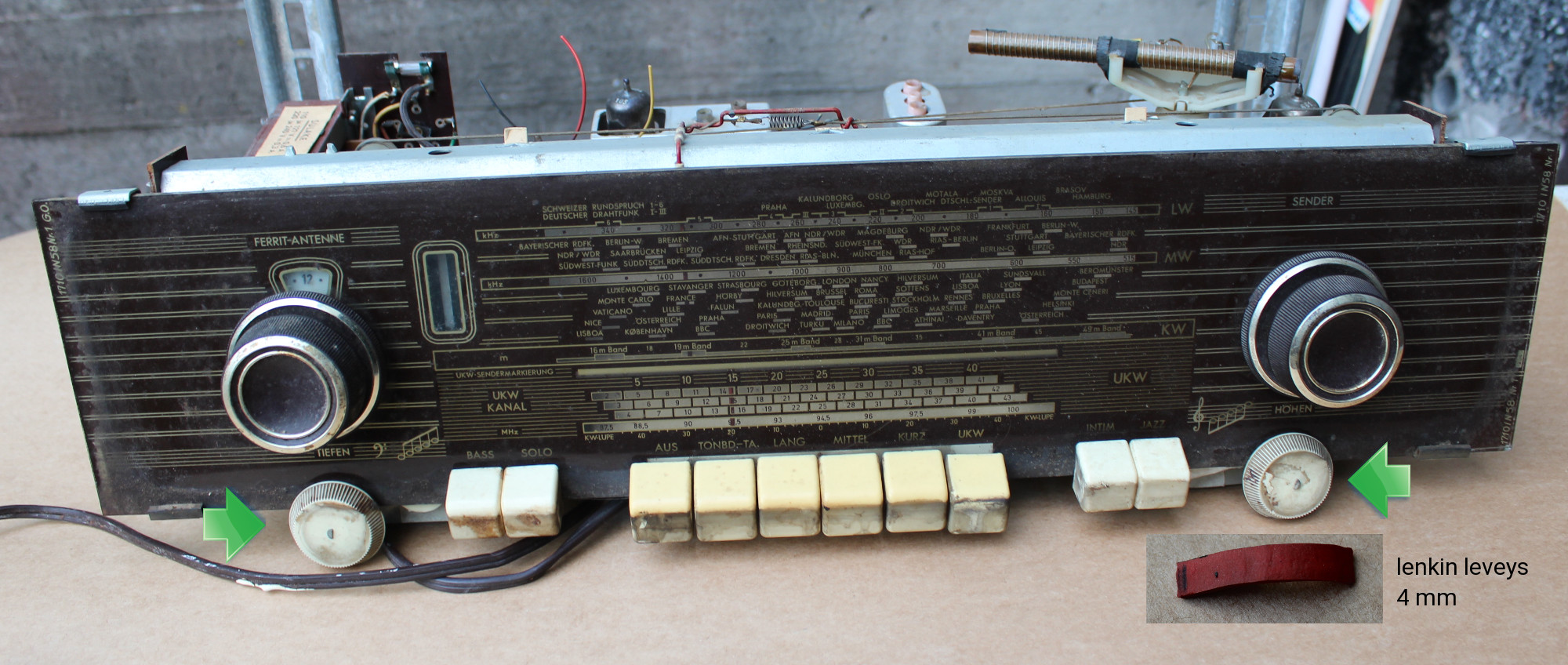

Sävynsäätöpotikoiden kuminauhat rapisivat pois, täytyy tehdä uudet polkupyörän sisärenkaasta. Lenkin mitat 4 * 35 mm, mutta käytännössä vähän pienempi halkaisija kuitenkin riippuen kumin jäykkyydestä.

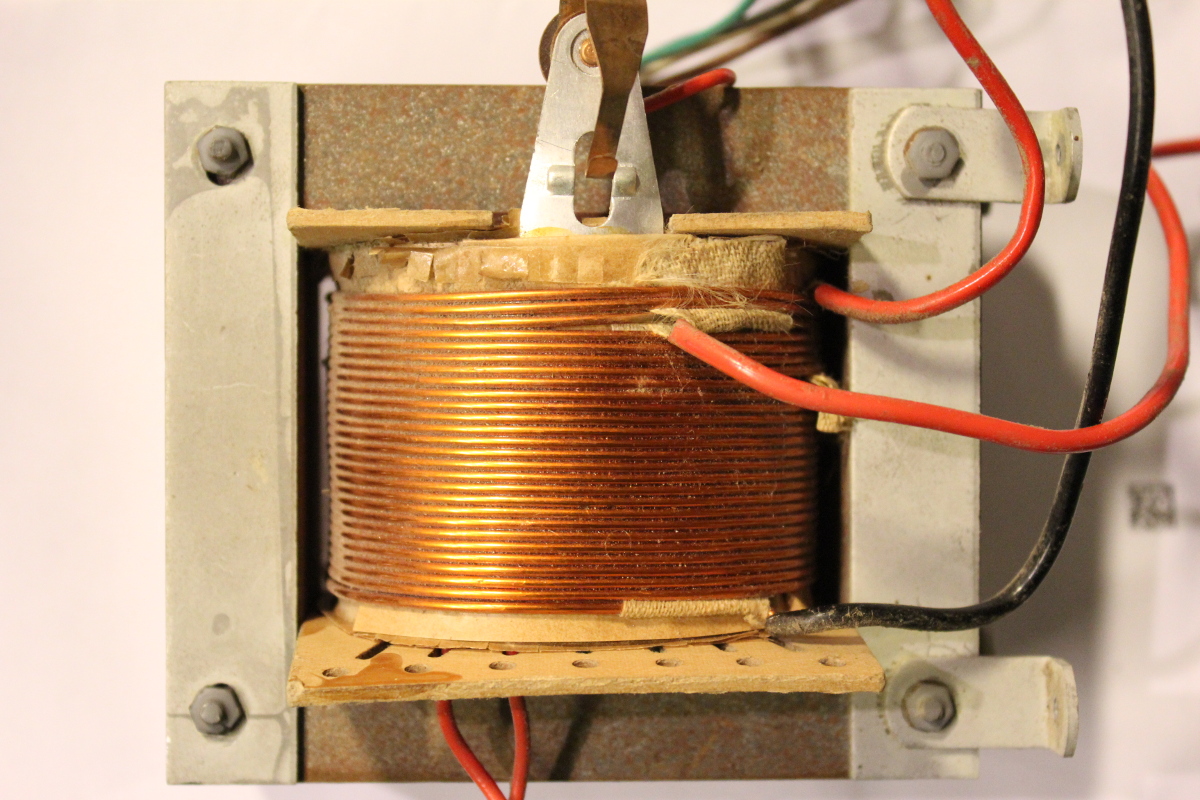

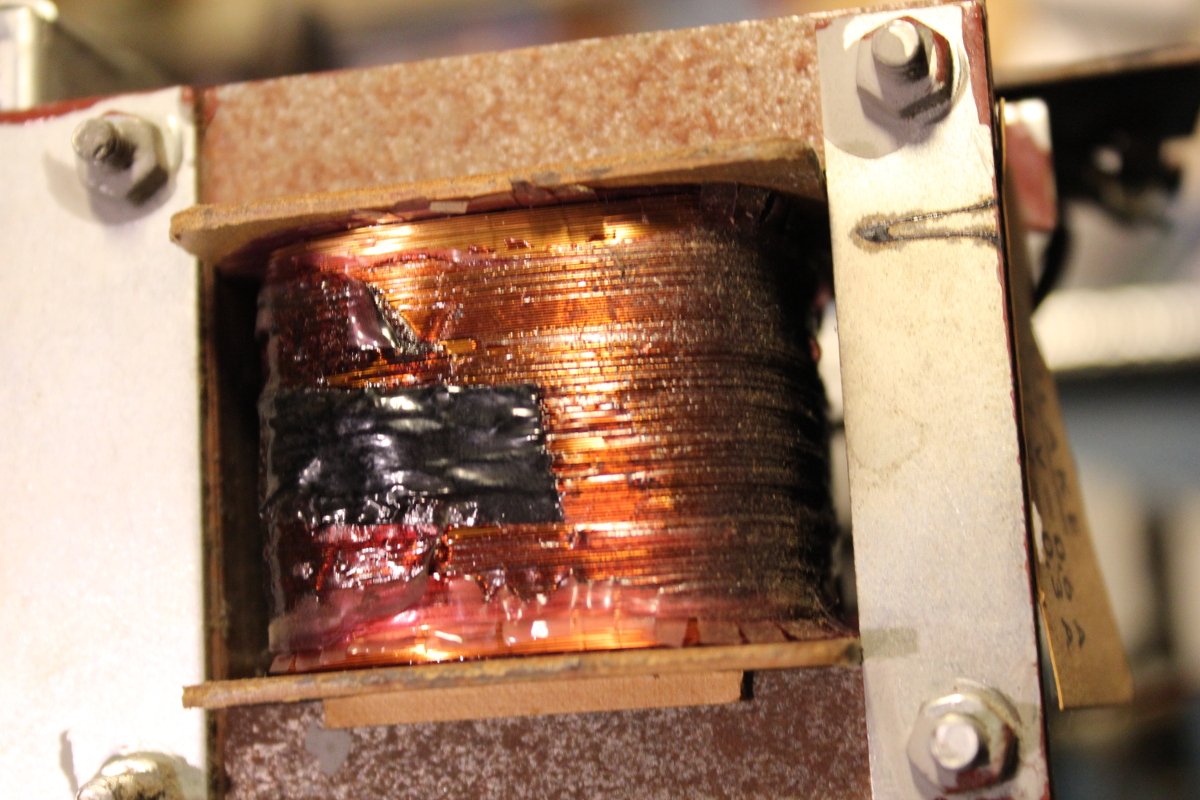

Hehkujen toimimattomuus johtuu verkkomuuntajasta, antaa ulos vaan 1,3 V~ kun pitäisi olla 6,3 V.

Kyllä minusta näyttää tuo käämi olevan joko ensiö tai toisiopuolen anodi-vyyhti.
Hehkukäämi on varmaan paksumpaa lankaa tässäkin.

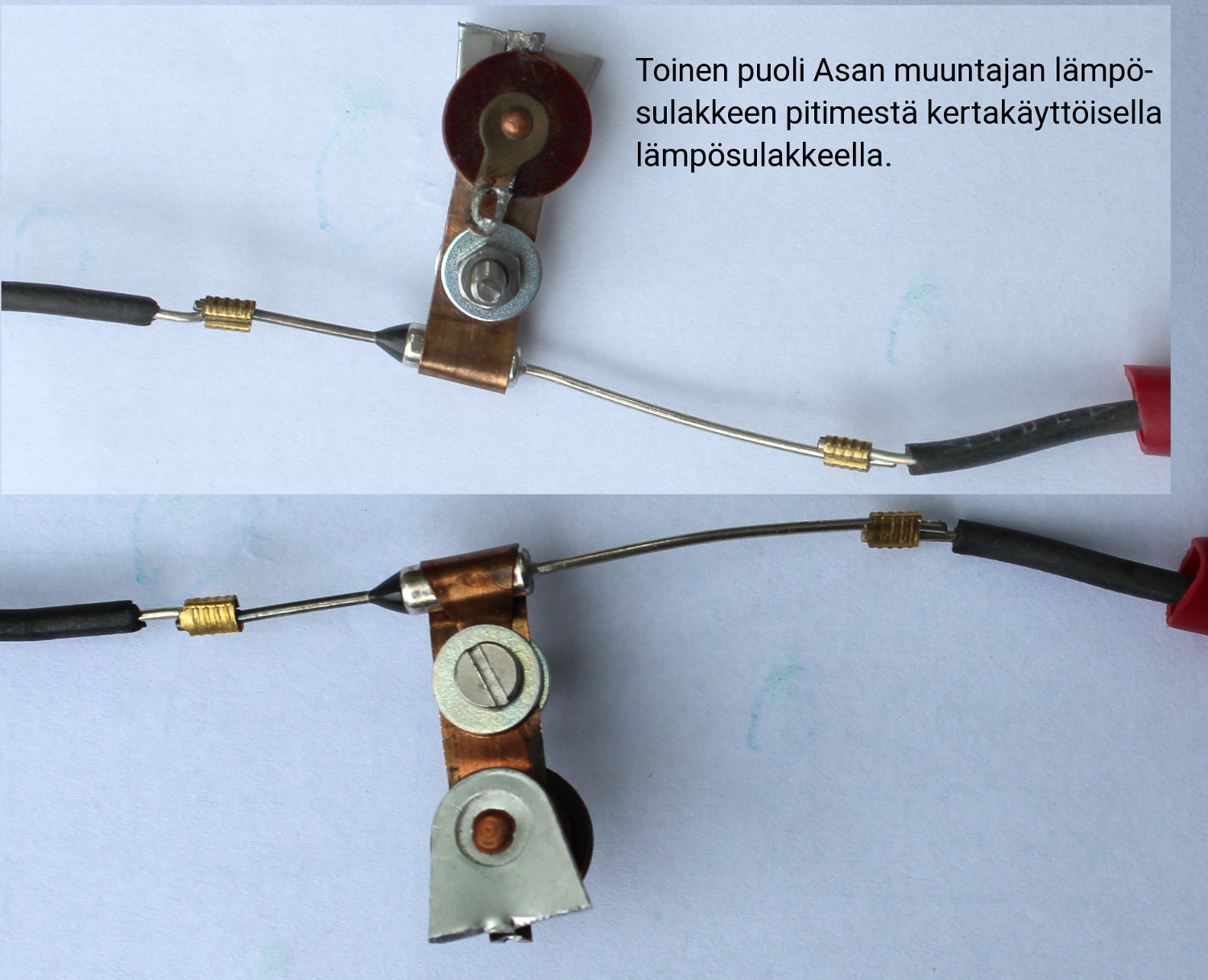

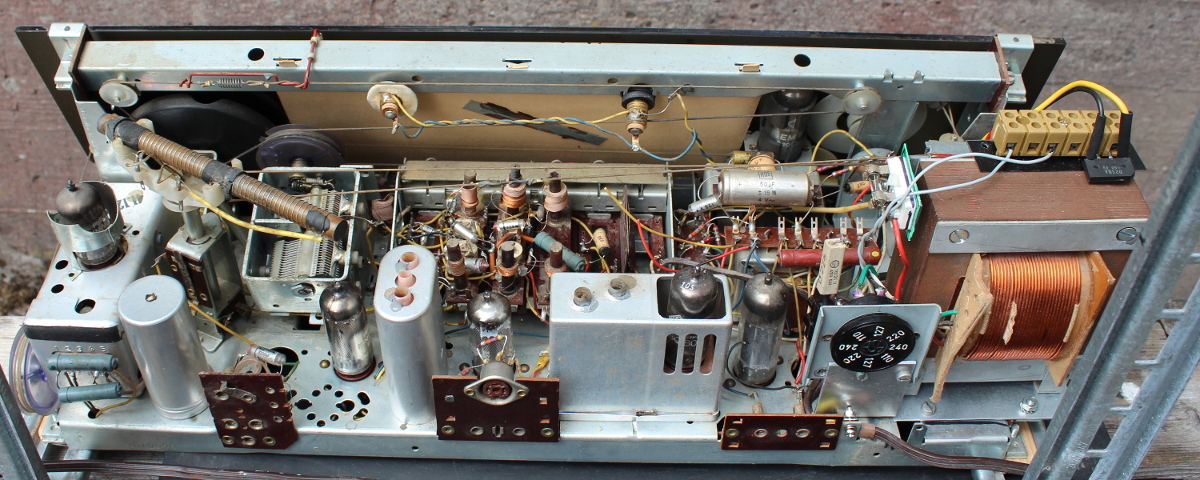

Sain muuten jo varaosa-muuntajan postista tänään (ISO kiitos lähettäjälle ja postikin oli tällä kertaa nopea, lähti jo eilen). Toi ASAn verkkomuuntaja on melkoinen ankkuri verrattuna tähän nykyiseen, mutta radiossa on tilaa. No siitä puuttui lämpösulake, jonka voi korvata sopivan lämpötilan kertalaukeavalla esim,: Lämpösulake: https://www.partco.fi/fi/saehkoemekaniikka/sulakkeet/laempoesulakkeet/6235-sul-7... 72 ºC kertakäyttöinen laukeava. Huom! Juotettaessa sulaketta lämpö johtuu sulakkeeseen ellei käytetä esim. pihtejä apuna joka imee lämpöä johtimesta sulakkeen puolelta. Taitaa olla halvempi kuin tuo langanpätkä.

Jussi, olit oikeassa ainakin suomalaisten putkiradioiden kohdalla (kuva).
Mikä mahtaa olla tarkoitus Asan muuntajan hehkukäämin väli-ulosotossa johonkytketään aseteikkolamput ja hehkut otetaan käämin päästä (punaiset paksummat johtimet).

Nuo pikikonkat ja pääteputken elektrolyytti meni vaihtoon, kun testausvaiheessa oleva kone saa yli suurta anodijännitettä. Vaihdon jälkeen rupesi AM-alue toimimaan jotenkuten, täytyy vielä soitella radiota 3-4 tuntia, jotta kosteudet haihtuu osista, koska radio on seisonut käyttämättömänä vuosikausia. Tässä radiossa on anodijännitejohdot keltaisia ensimmäisen suotokonkan ympärillä ja punaisia toiselta konkalta lähtien. Yllättävää, että anodivirta on 68 – 70 mA vaikka anodijännite on 305 – 308 V = ja hehkujännite on nyt 6,38 V~ tosin asteikkolamput on vielä pimeänä. Nämä siis AM alueen arvoja.
Mulla ei ole tän Andante 9 kytkinkaaviota ja olen käyttänyt vanhempaa 8-mallin ja AEG 6067 WD: kaaviota.
Mihin väliin tuo anodijännitteen pudotusvastus kannattaa laittaa vaihto- vai tasajännitepuolelle, kysyy epätietoinen???

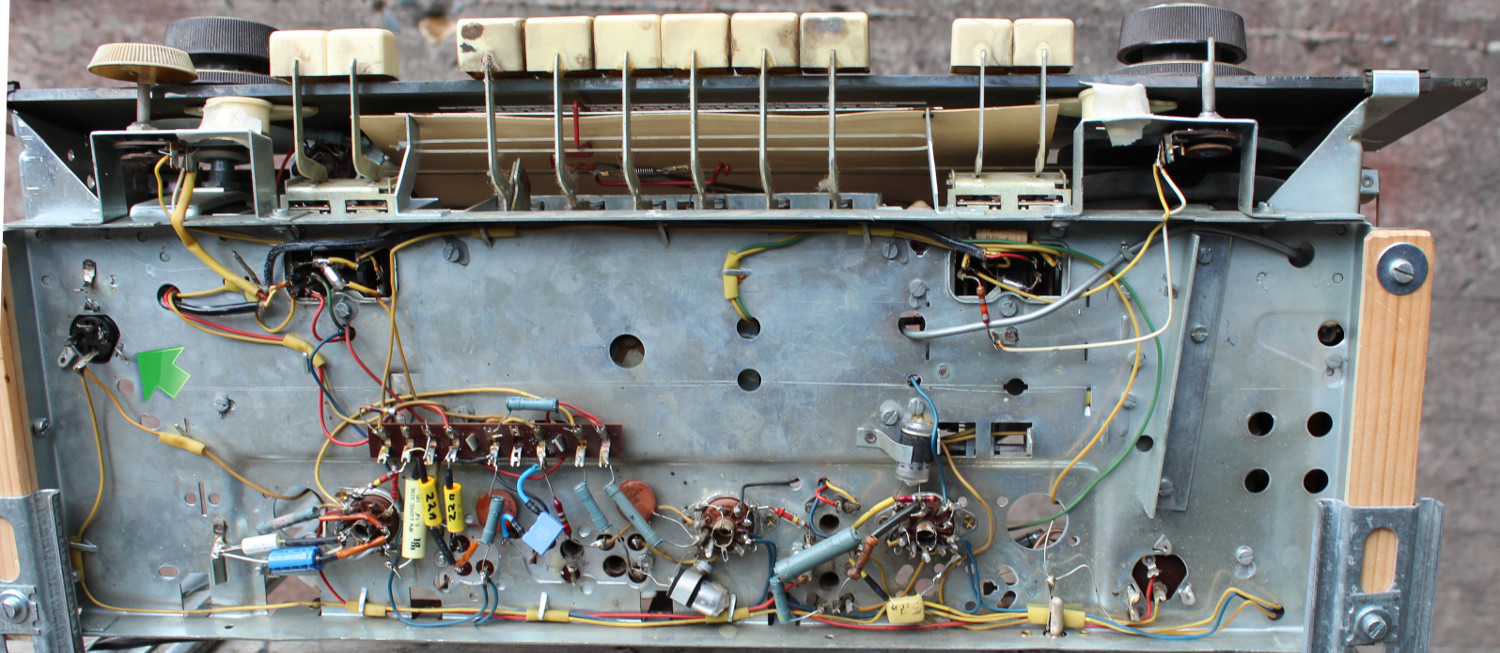

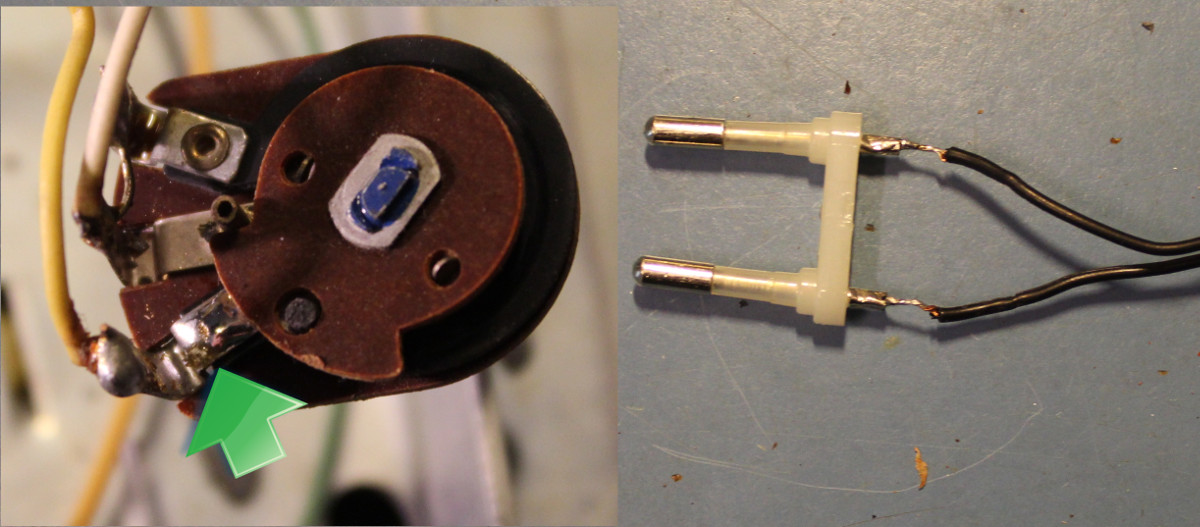

Kuvassa vielä vanha tasuri paikoillaa (nuoli)

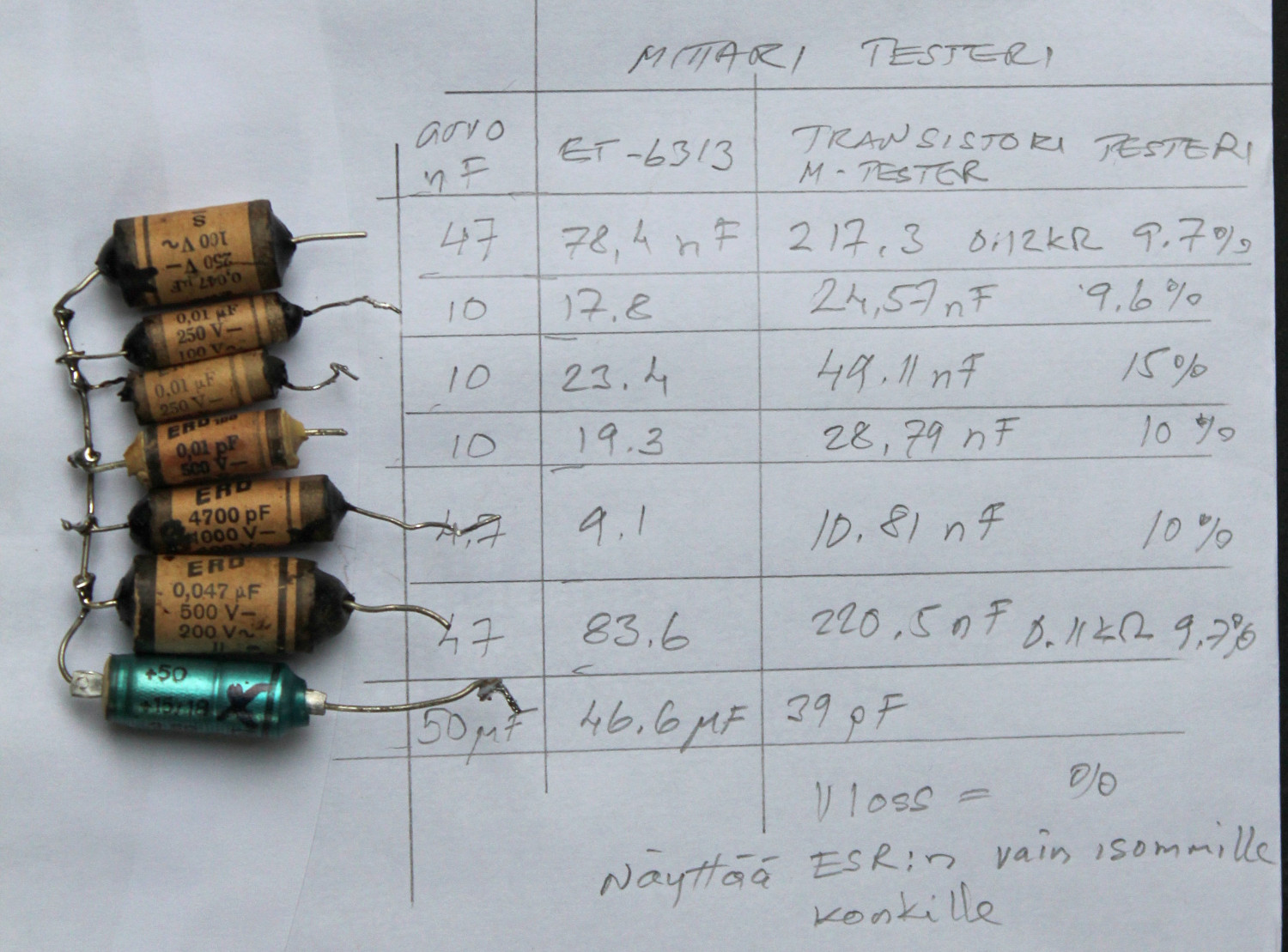

Toisessa kuvassa on vaihdettujen konkkien mitatut nykyarvot kahdella eri vehkeellä mitattuna ja testeristä löytyy tietoa tuolta:
http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1639415327

Ulapuoli on vielä mykkä, täytyy ensin suihkia sinne kontakti-dödöä ja katsoa sitten lisää, no ainakin ECH putkesta lähtien radio toimii jotenkuten.
Verkkovirta on 168 – 170 mA:a, joten tuo 315 mA:n T- sulake riittää hyvin.

The reason for a tap on the transformer winding is to use the full voltage to the valves,but a slightly lower voltage to the lamps.
Lowering the voltage to a lamp just a little prolongs it's life a lot.

Tack så mycket, Rolf!

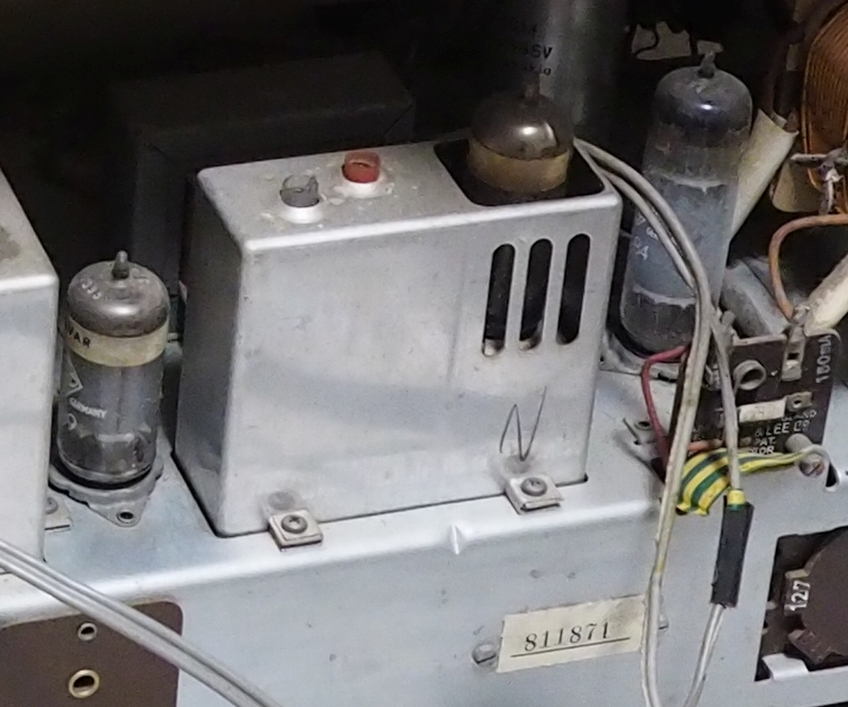

Ulapuolen vikakin selvisi jännitemittauksilla, Ula-purkin liittimellä 1 152 V= (kaaviossa 103 V) ja liitin 6 191 V (kaaviossa 128 V) eli putki ei toimi ja vaihdoin toisen putken jolloin 1= 145 ja 6= 185 V:a..
Etuvastuksen (muuntajalla) vaikutus ula purkin syöttöön 1= 139 V ja 6= 175 V, eli nämäkin arvot on vielä korkeat kaavion arvoihin verratuna. Kun aikaisemmin testasin putkia ASAn 768 radiossa, kaikki toimivat normaalisti, liekö toi korkea anodijännite tappanut putken.

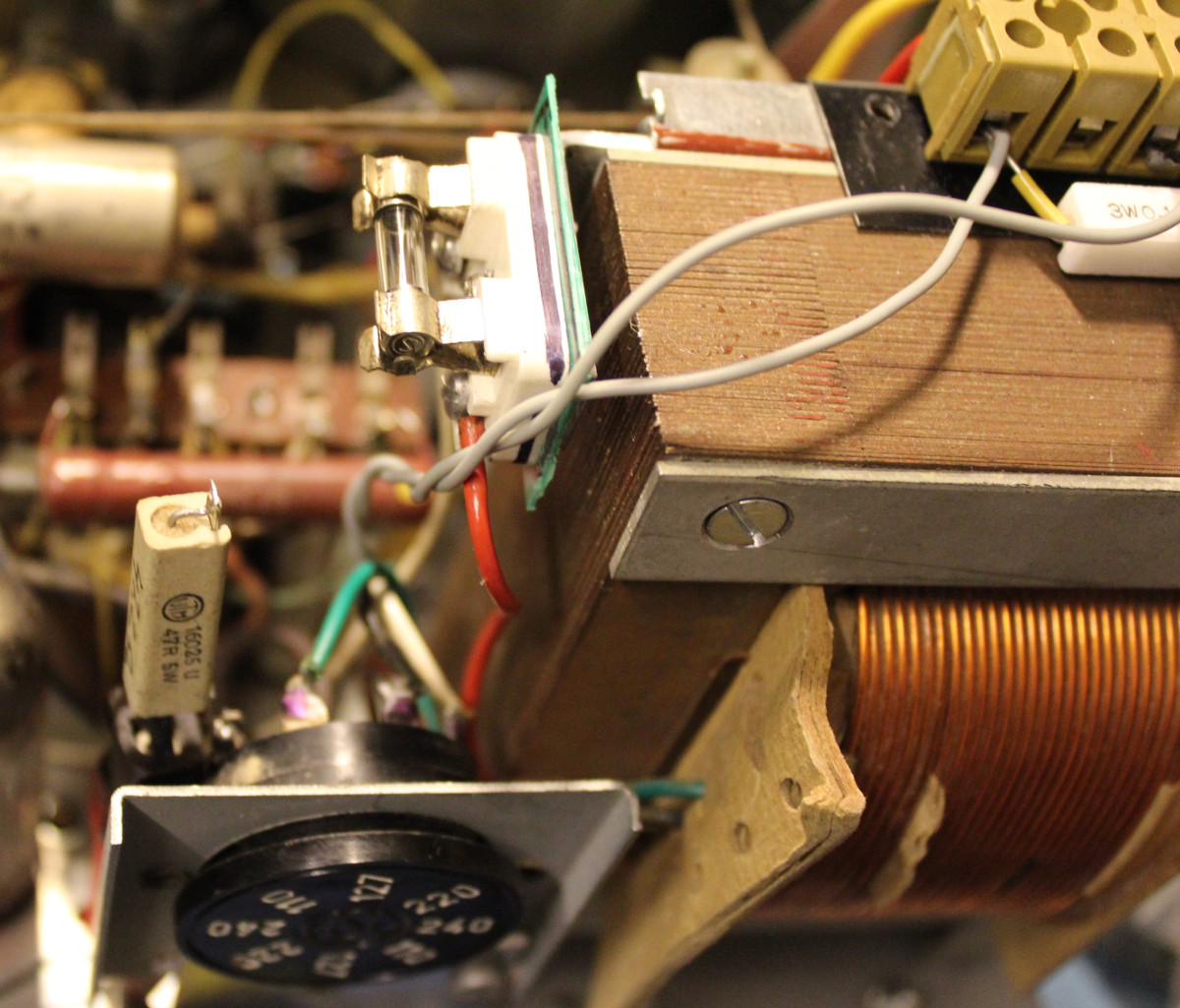

Viimeinen viritys; anodisyöttöön laitoin 180 Ω etuvastuksen, niin päätemuuntajan keskiottoon menevän linjan jännite on nyt 262 V toisen suotokondensaattorin jälkeen 231 V eli jännitearvot ovat riittävän lähellä kaavion arvoja 266 (68 mA) ja 227 V virtaa menee 61 mA.

Hehkupiirin jännite putosin verkkovastuksen asiosta 6,12 V~ 0,1 Ω vastuksella hehkupiirissä ja ilman vastusta se on 6,32 V~.
Radiossa on vielä vähän ”räkäinen” ääni, mutta paranee käytössä pikkuhiljaa. Siellä sävynsäätöpiirissä on vielä pikikonkkia, mutta asteikkolasi tarttis irottaa vaihtoa varten ja siinä on homma, joka ei houkuta.

Vielä täytyy asteikkolamput hommata, kaaviossa on merkitty 7 V E10, mutta radiossa oli 6,3 V:set.

Andante 8 (AEG-vastaava) kaavio löytyy: Hier der Schaltplan hochauflösend als pdf (1,5Mb) – Zack!
->  https://www.bastel-radio.de/files/AEG6067WD.pdf
