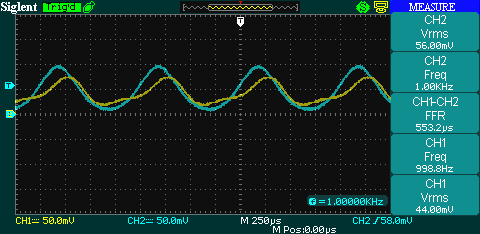

hiukan lisää mittauksia.  Laitoin 10 ohm vastuksen alemman putken katodilta maihin ja myös 10 ohm maihin L2'ta (Arton kytkis) .  Ohessa niiden yli jännite (vastaa putkien virtoja) kun Lähdössä 38Vrms (ei leikkaa) ja kun lähdössä 51Vrms (leikkaa).
Skoopin skaala 0,5V/ ruutu. Keltainen on ylemmän putken virta, sininen alemman. Eli jotain on pahasti vialla, koska ovan noin epäsymmetrisiä. Toisaalta vahvistimessa on takaisinkytkää reilusti, joten se sataa sotkea nuo mittaukset?

Lisäys.  Mittasin, että ilman takaisinkytkentää nuo ylä ja alaputkien virrat ovat ihan samalla tavalla epäsymmetrisiä.  Tässä vaiheessa tuli mieleen, että voisiko kykennässäni olla virhe. Protoilussa on aina sijaa huollellisuusvirheille.

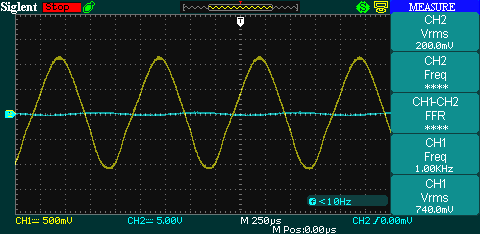

Ja joo ... tuo DC todellakin on muuntajan ylijäävä katodivirranaiheuttama. Seuraavaksi mittaan tuo Arton kysymän asian (jos onnistun).

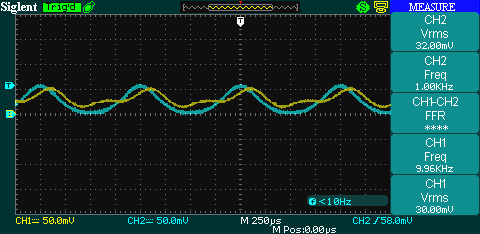

Ohessa mittaus putkien virroista (kelt on yläputki) ilman takaisinkytkentää tilanteessa, jossa lähtö ei leikkaa (ulos 27V).

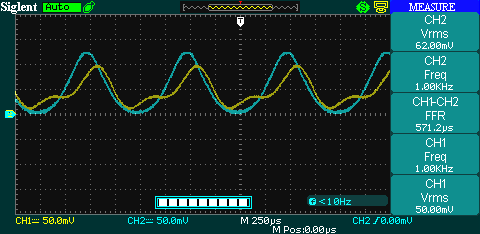

Kuvassa 1 esijännite 17,2V ja toisessa 12V. Pääteasteen kokonaisvirrat vastaavasti 54mA ja 100mA.  Säröt 2% ja 1,3%

Ps. Ja Artolle vastaus. Vahvistus muuttui todella merkittävästi. Siltä osin kytkentä kaiketi toimii. Ilman takaisinkytkentää vahvistus on 1170 ja takaisinkytkennän (47k+47k/1K) kanssa vahvistus on 90.  Pudotus hiukan yli 20dB
