Antenniviritin
12.03.2023 klo 16:22:01
Tulosta viesti

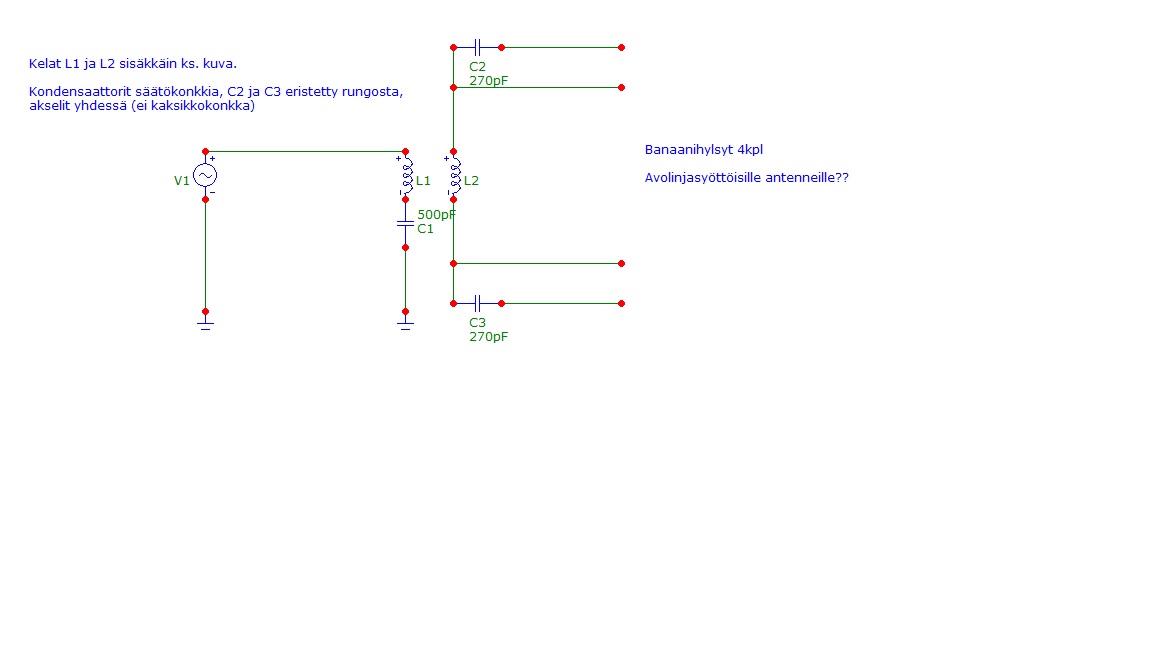

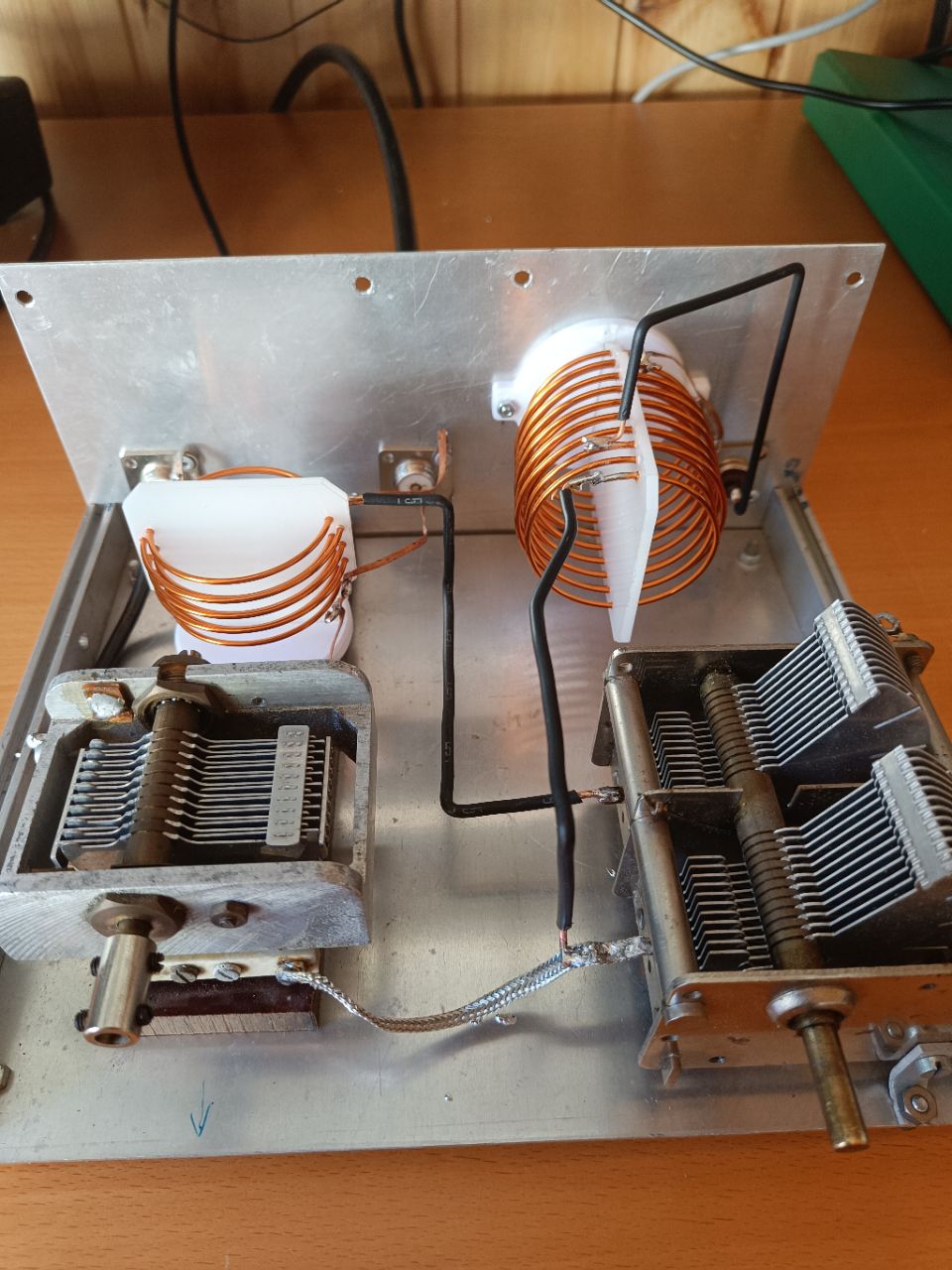

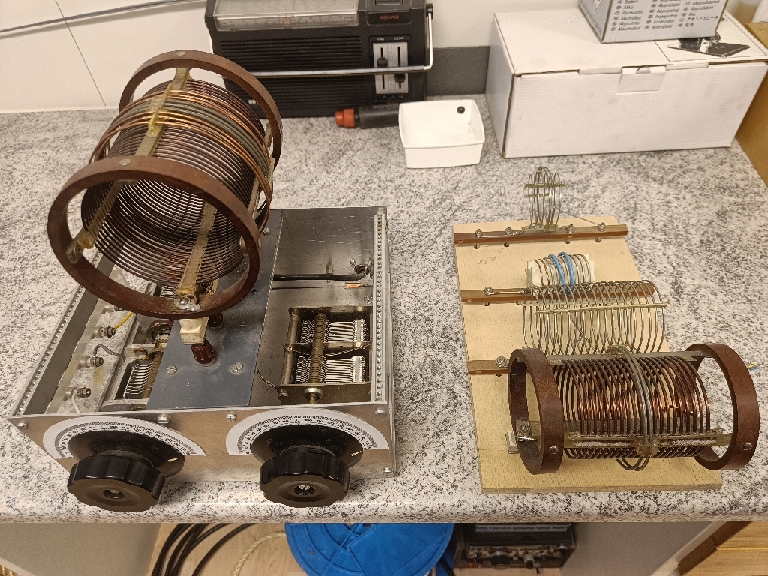

Vuosia sitten rompetorilta ostin virityslaitteen. Pitkään keräsi lisää pölyä päälleen hyllyllä. Nyt tutkin sitä tarkemmin ja piirsin siitä jonkinlaisen kytkentäkaavionkin. (Eka kaavion piirtoyritys MicroCap ohjelmalla).
Syöttö virittimelle koaksiaalilla ja kaksi samanlaista lähtöä banaanihylsyillä avolinjasyöttöisille antenneille. Kelat vaihdettavia, mukana tuli 5kpl keloja. Kytkentäkaaviossa kela L1 on tuo ulompi ja lyhyempi kela.
Mikähän ja millaiseen käyttöön tämä on tehty?
( 47 KB | 47 latausta )
( 406 KB | 46 latausta )
IP kirjattu
Eero Aro
God Member
Poissa
SRHS
Viestejä: 789
Re: Antenniviritin
Vastaus #1 -
12.03.2023 klo 17:28:51
Tulosta viesti
Niin kuin kirjoitit, se on antennivirityslaite, tai vaikka niitä niin kutsutaan, se on oikeastaan impedanssin sovituslaite, joka laitetaan lähettimen ja syöttöjohdon väliin. Tuo viritin on tehty symmetriselle avolinjalle, yleensä tuppasivat olemaan 600 ohmia impedanssiltaan.
Antennisovituslaitteella säädetään sovitus niin, että antenni säteilee mahdollisimman paljon lähetystehoa taivaalle, eikä syöttöjohdossa esiinny seisovia aaltoja.
Eri kelat ovat eri radioamatöörialueita varten.
Eero, ex OH2BLC
IP kirjattu
Vekku
Full Member
Poissa
SRHS
Viestejä: 197
Sijainti: Luumäki
Re: Antenniviritin
Vastaus #2 -
12.03.2023 klo 19:03:38
Tulosta viesti
Olen itsekin käyttänyt sovituslaitetta, pääasiassa z-match mallia koaksiaalisyöttöisille antennille.
Tässä vaan ihmetyttää lähtö kahdelle antennille. Konkat C2 ja C3 säätyvät samasta nupista.
Vai voisiko tuo toimia mitenkään niin että voisi valita syöttääkö antennia pelkästään kelan päistä tai säätökonkat kelan kanssa sarjassa?
Terv. Vekku OH5KM
IP kirjattu
OH8UBJ
God Member
Poissa
Viestejä: 602
Re: Antenniviritin
Vastaus #3 -
12.03.2023 klo 19:31:30
Tulosta viesti
Siinä on 2 lähtöä erilaisille impedanssialueille.
Hyvin tavallinen ratkaisu noissa viritintyypeissä.
Tyypillisesti tuollaisella tunerilla ajetaan symmetristä dipolityyppistä antennia, jota syötetään avolinjalla.
Antennin impedanssi vaihtelee hyvin suuresti taajuuden mukaan, siksi virittimessä on 2 erilaista lähtöä.
Minun luottoantennini on 62m pitkä dipoli, jota syötän 240-ohmisella TV-lapamadolla ja antennivirittimellä.
Nykyinen virittimeni on nykyään vallitsevaa T-tyyppiä, joka hoitaa impedanssisovituksen mainiosti. Avolinja/lapamatolähtöä varten siinä on lähdössä balun eli symmetrointimuuntaja.
Se, mitä T-tyyppinen viritin ei tee, on ali- tai kaistanpäästö.
Tätä ominaisuutta kaipailisin joidenkin radioiden kanssa ja tarkoitus olisi tehdä erityyppinen viritin.
IP kirjattu
artosalo
God Member
Poissa
Viestejä: 2477
Sijainti: Perniö
Re: Antenniviritin
Vastaus #4 -
12.03.2023 klo 20:03:58
Tulosta viesti
Lainaus:
Tässä vaan ihmetyttää lähtö kahdelle antennille.
Näkisin tuo toiminnan siten, että C1 / L1 säädetään aina resonanssiin, jotta sovituslaitteeseen syötetty teho voi siirtyä kelasta L1 kelaan L2.
Mikäli kuorma (antenni) kytketään suoraan kelan L2 napoihin, määräytyy impedanssisovitus kelojen kierroslukujen sekä kelojen välisen kytkentäkertoimen perusteella,
joten sovituslaitteen impedanssimuuntosuhdetta ei voi tässä asetuksessa säätää.
Mikäli kuorma (antenni) kytketään kondensaattorien C2 ja C3 kautta, niin ko. kondensaattoreiden avulla impedanssimuuntosuhdetta voidaan säätää.
C2 ja C3:n säätäminen vaikuttaa C1 / L1 resonanssitaajuuteen, joten optimisovituksen löytäminen vaatii kaikkien kondensaattoreiden virittämistä vuoron perään.
Näinhän tosin pitää menetellä myös tyypillisen pii-filtterin kanssa.
IP kirjattu
artosalo
God Member
Poissa
Viestejä: 2477
Sijainti: Perniö
Re: Antenniviritin
Vastaus #5 -
12.03.2023 klo 20:11:49
Tulosta viesti
Lainaus:
Se, mitä T-tyyppinen viritin ei tee, on ali- tai kaistanpäästö.
Ongelma ei johdu sinänsä sovituspiirin tyypistä (T-), vaan siitä, että sovituspiiri on ylipäästötyyppinen.
Tyypillinen sovituslaitteen kytkentähän on muotoa: konkka sarjassa, kela maihin, konkka sarjassa.
Kytkennän voi samoilla komponenteilla muuttaa alipäästötyyppiseksi ja samalla pii-tyyppiseksi kytkemällä: konkka maihin, kela sarjaan, konkka maihin.

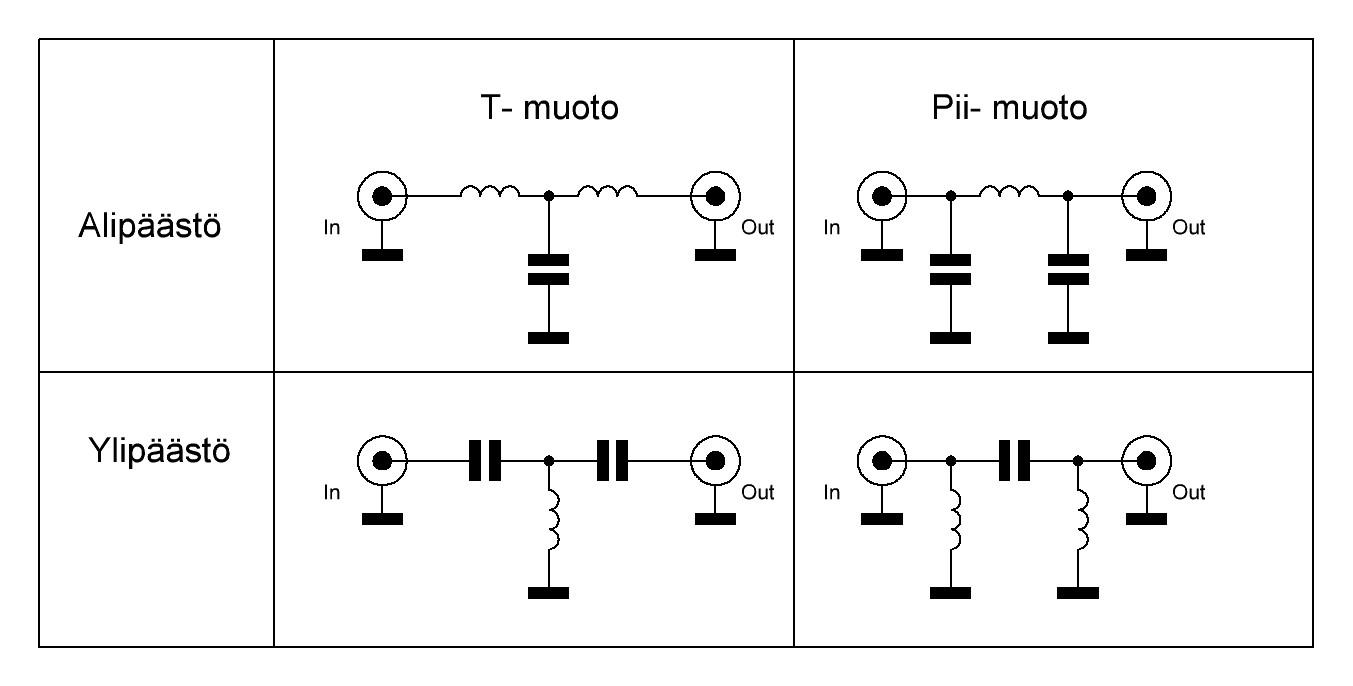

Piirsin vielä malliksi kuvat eri tyypeistä.
( 69 KB | 37 latausta )
IP kirjattu
Vekku
Full Member
Poissa
SRHS
Viestejä: 197
Sijainti: Luumäki
Re: Antenniviritin
Vastaus #6 -
12.03.2023 klo 20:18:37
Tulosta viesti
Toimiiko samalla tavalla koaksiaalisyöttöisille antenneille jos kytken C3n toisen navan runkoon? Impedanssihan on huomattavasti pienempi, mutta ei ole nyt yhtään avolinjasyöttöistä antennia millä pääsisi kokeilemaan.
Killusta tietysti helposti tekisi. Sopivan pitkä pätkä killua ja halkaisee sitä n. 5m, loput jättää syöttöjohdoksi. Siinä meillä dipoli kahdelle kympille.
IP kirjattu
artosalo
God Member
Poissa
Viestejä: 2477
Sijainti: Perniö
Re: Antenniviritin
Vastaus #7 -
12.03.2023 klo 21:05:29
Tulosta viesti
Periaatteessa tuo kytkentä toimii laajalla impedanssialueella, mutta kun katsoo kelojen kierrosmäärien suhdetta, niin on selvää, että virityslaitteesi on tarkoitettu sovittamaan 50 ohmin lähtö suurohmisiin antenneihin.
Joten tuskin mikään koaksiaalisyöttöinen antenni virittyy kunnolla.
IP kirjattu
OH5FED
God Member
Poissa
SRHS #627
Viestejä: 739
Sijainti: Hamina
Re: Antenniviritin
Vastaus #8 -
13.03.2023 klo 00:02:47
Tulosta viesti
Tuo on ehkä tehty double zepp tyyppisen antennin sovittamiseksi.
Jos en nyt ihan poskelleen muista niin Georg, OH3WM suosi ja teki ko. antennityyppiä tunnetuksi maassamme.
Samuli | OH5FED
IP kirjattu
OH8UBJ
God Member
Poissa
Viestejä: 602
Re: Antenniviritin
Vastaus #9 -
16.03.2023 klo 09:06:16
Tulosta viesti
Sopinee tähän ketjuun kysymykseni.
E-ZEE Match-kytkentään olen iskenyt silmäni.
Alkuperäisessä kytkennässä resonanssipiirien 250pF kaksikkokonkka on tyypiltään sellainen, jossa pakat ovat vastakkaisilla puolilla.
Tällä kai pyritään minimoimaan kaksikon puoliskojen välinen kytkentä?
Minulla on 500pF nelikko, jota voisi käyttää tietyllä järjestelyllä 250pF kaksikkona.
Puoliskojen välinen kapasitiivinen kytkentä on kuitenkin suurempi kuin alkuperäisessä tyypissä.
No, kokeilemallahan se selviää, tuleeko tästä kesää...
https://vk6ysf.com/kw_ezee_match.htm
IP kirjattu
Hermanni
Junior Member
Poissa
Viestejä: 67
Re: Antenniviritin
Vastaus #10 -
25.03.2023 klo 16:08:13
Tulosta viesti

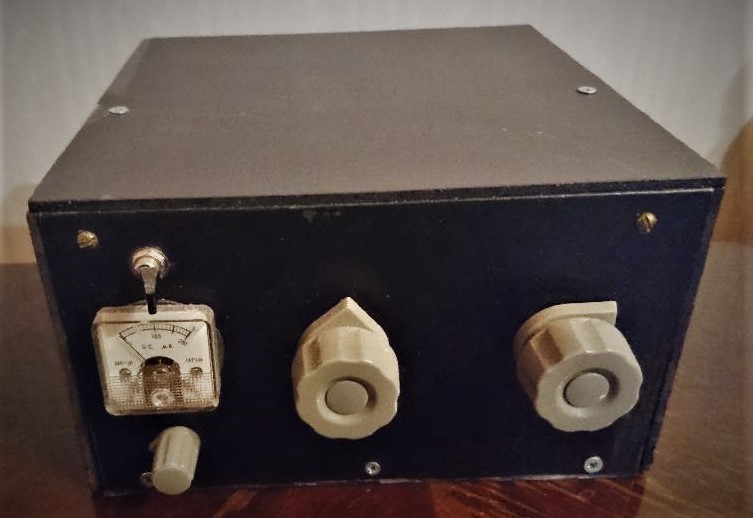

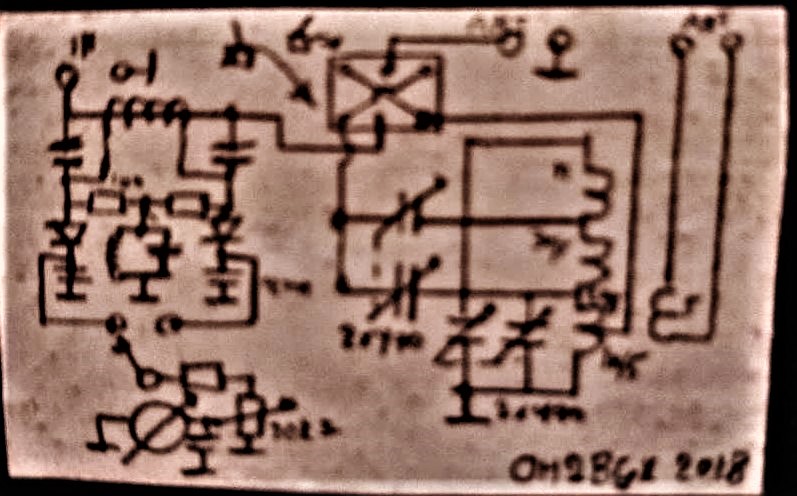

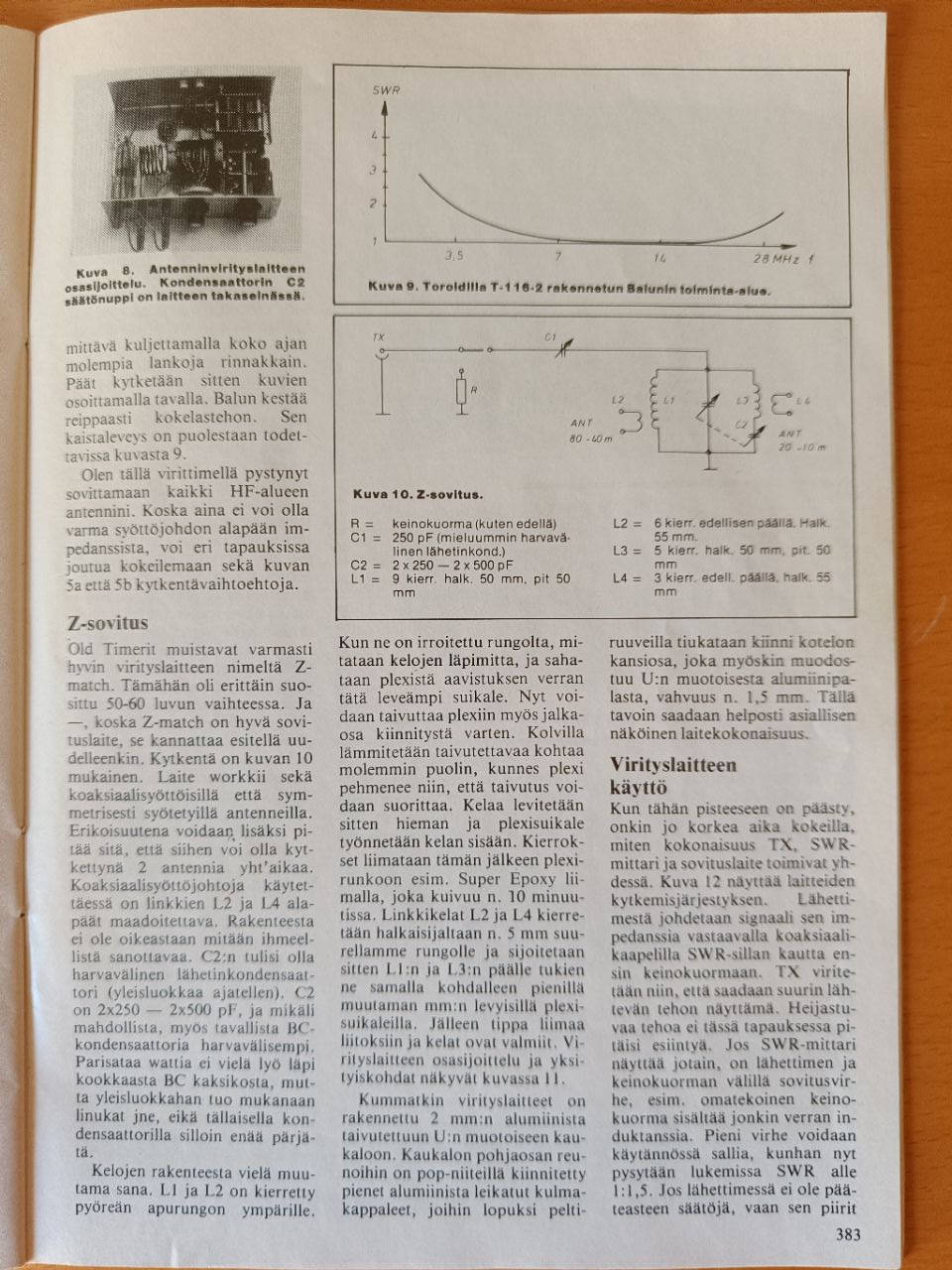

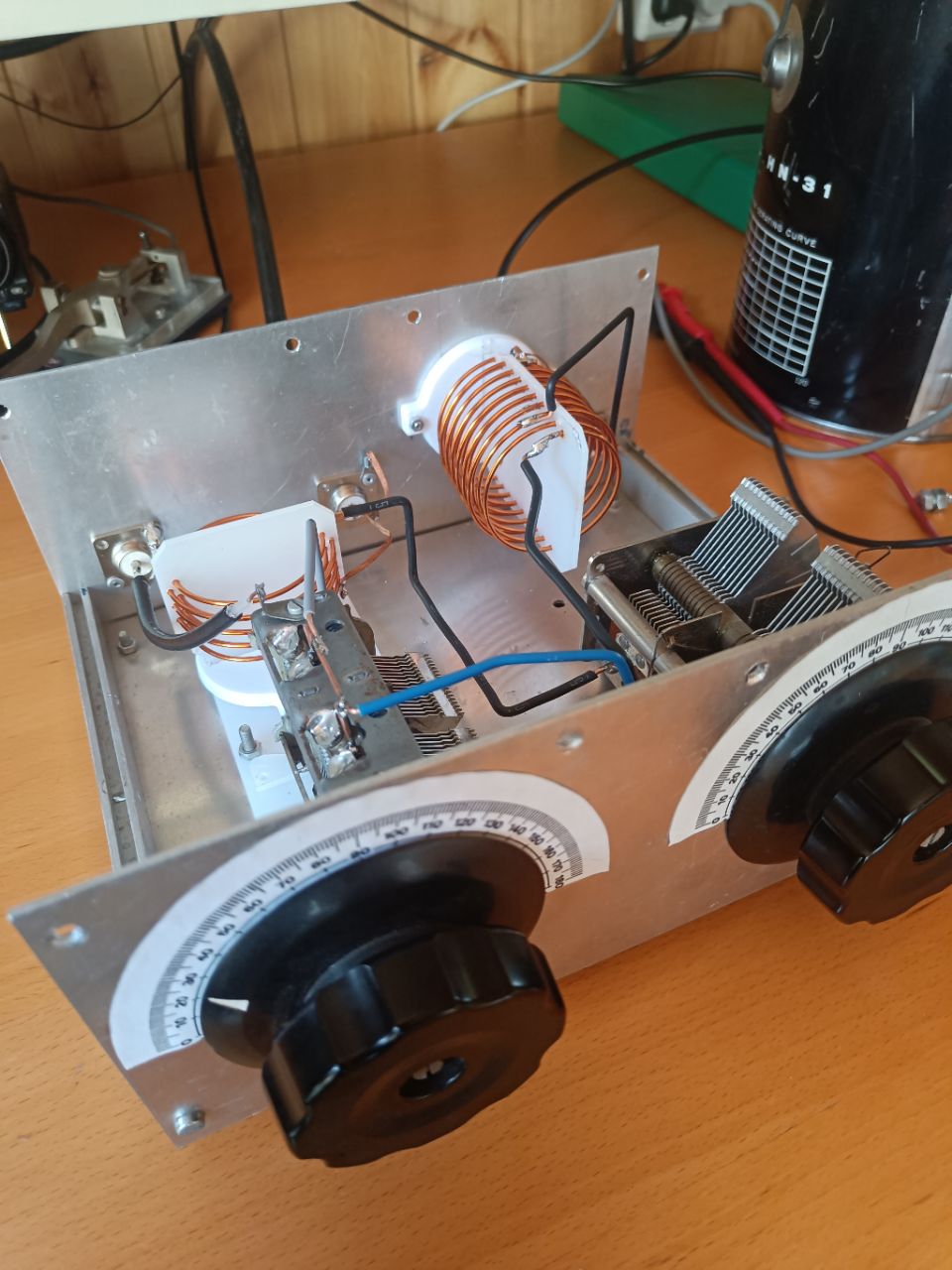

Tässä 2018 rakentamani antenniviritin. Ja sen kytkentäkaavio sisäkannessa, mikä on niin pienikokoinen, joten en tarkempaa kuvaa saanut. Mutta on suuntaa-antava. Ohjeita löytyy:
https://www.hamradiosecrets.com/homebrew-antenna-tuner.html
( 124 KB | 41 latausta )
( 83 KB | 37 latausta )
IP kirjattu
artosalo
God Member
Poissa
Viestejä: 2477
Sijainti: Perniö
Re: Antenniviritin
Vastaus #11 -
25.03.2023 klo 16:56:40
Tulosta viesti
Lainaus:
Ohjeita löytyy:
Älkää lukeko tuota sivustoa vakavalla mielellä. Tarinaa on paljon, mutta asiantuntemattomuutta ihan perusasioissa.
Esim: T-sovitus(piirissä) on paljon häviöitä. L-sovitus on parempi ja häviöitä vähän. Ym. Ym.
IP kirjattu
