Suomen Radiohistoriallinen Seura ry - Keskustelufoorumi
›
Omatekoiset laitteet ja rakentelu
› Mikä laite?
‹
Edellinen aihe
|
Seuraava aihe
›
Sivu: 1
Lähetä aihe
Tulosta
Mikä laite? (Luettu 1531 kertaa)
pao
YaBB Newbies
Poissa
Viestejä: 18
Mikä laite?
13.02.2022 klo 18:07:26
Tulosta viesti

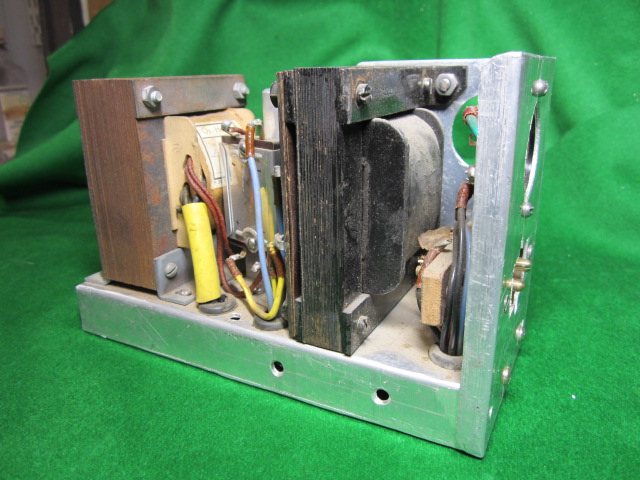

Laitteessa on nähtävillä kaksi muutajaa, joiden väliiin alustalle on sijoitettu seleenitasuri ja suodatinkonkka 32 +32 uf/450v. Edessä on paikka radioputkelle ja sähkön pistotulpalle. Alla on kaksi aseteltavaa vastusta? ja kaksi sulakkeenpidintä, joissa toisessa on ohutta rautalankaa sulakkeen paikalla. Toinen pidike on tyhjä. Takimmaisessa muuntajassa ( väri ruskea) on lyijykynämerkintä 1x250v 6,3v. Alusta on tehty siististi al-levystä. Laitteessa ei ole näkyvillä paikkoja johtimille??
( 126 KB | 97 latausta )
IP kirjattu
pao
YaBB Newbies
Poissa
Viestejä: 18
Re: Mikä laite?
Vastaus #1 -
13.02.2022 klo 18:09:39
Tulosta viesti
Edestä
( 111 KB | 82 latausta )
IP kirjattu
pao
YaBB Newbies
Poissa
Viestejä: 18
Re: Mikä laite?
Vastaus #2 -
13.02.2022 klo 18:10:24
Tulosta viesti
Sivusta
( 115 KB | 82 latausta )
IP kirjattu
pao
YaBB Newbies
Poissa
Viestejä: 18
Re: Mikä laite?
Vastaus #3 -
13.02.2022 klo 18:11:15
Tulosta viesti

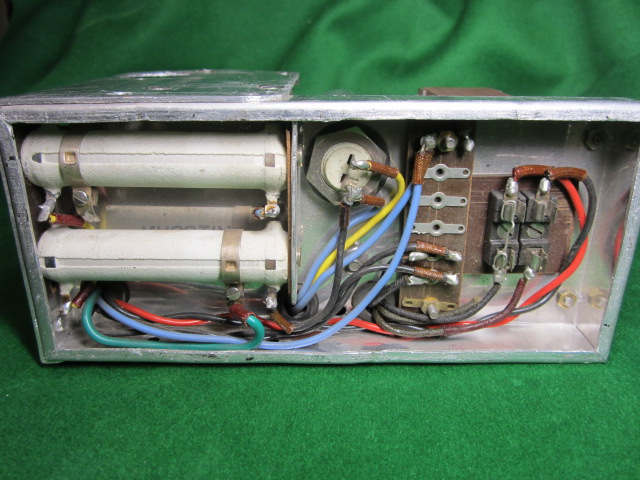

Alta
( 128 KB | 95 latausta )
IP kirjattu
OHhami
Full Member
Poissa
SRHS, Helsinki
Viestejä: 221
Re: Mikä laite?
Vastaus #4 -
13.02.2022 klo 18:22:45
Tulosta viesti
Vaikuttaa omatekoiselta radion virtalähteeltä. Aikoinaan oli tapana tehdä virtalähteen lähtöliitännät oktaalikantaan, eli sopivalla pistokkeella siitä sai tarvittavat jännitteet ulos.
t. Eero
Eero Leppämäki - OH2AXU
IP kirjattu
Jyri
YaBB Newbies
Poissa
SRHS 907
Viestejä: 28
Sijainti: Tampere
Re: Mikä laite?
Vastaus #5 -
15.02.2022 klo 10:50:01
Tulosta viesti
Ei taida olla kokonaan omatekoinen. Kun katsoo alarungon peltejä, niin tuollaisia pokkauksia ei kyllä pysty tekemään ihan kotikonstein. Pystypelti on sitten eri paria ja selvästi itse näverretty. Mutta siis virtalähde mikä virtalähde
IP kirjattu
Urkki
Senior Member
Poissa
Pitkänlinjan radioharrastaja
Viestejä: 412
Re: Mikä laite?
Vastaus #6 -
15.02.2022 klo 12:47:17
Tulosta viesti
Vanha konsti kun sulake palaa, rautalankaa. Savua odotellessa...
