Tervehdys kaikille.

Tässä pikainen stoori putkietuvahvistimen rakentelusta. Lueskelin loppuvuodesta forumia etsiskellen ideaa kuinka kännykän kautta saisi langallisesti soitettua musiikkia levysoitinliitännän kautta. Ongelmana oli varsin vaatimaton vahvistus suoraan kännykästä toistettuna. Löysin seuraavan ketjun, jossa artosalo vinkkasi putkietuvahvistimen: http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1518031950/10#10

Sain Artolta postitse piirilevyn ja pari putkea. Testikytkennässä otin käyttöjännitteet suoraan radiosta ja vahvistin havaittiin varsin toimivaksi! Etusen voisi asentaa kiinteästi radion sisään. Ajatus esivahvistimen käytöstä stand-alone laitteena hiipi kuitenkin mieleen. Olisihan se mukava käyttää samaa etusta tarvittaessa myös muiden radioiden kanssa.

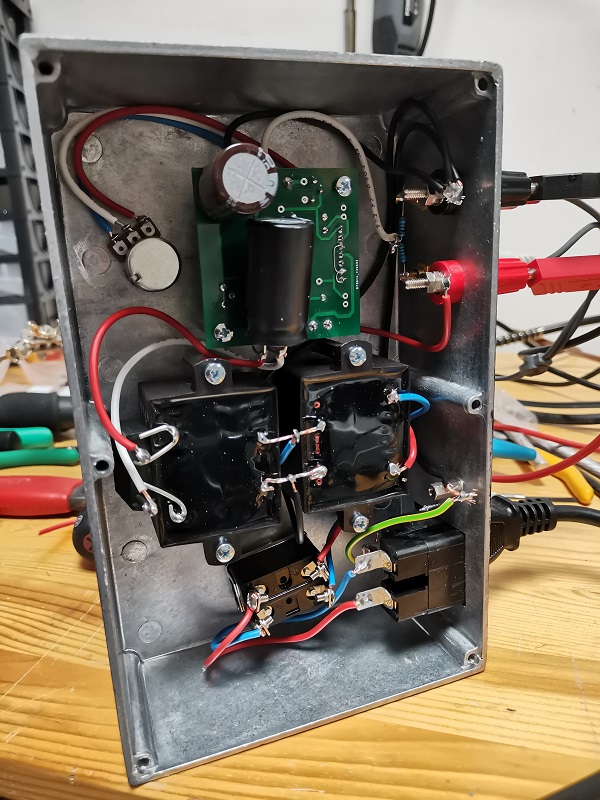

Samalla kun opettelin putkikytkentöjen aakkosia, niin Arto vinkkasi myös näppärän tavan käyttöjännitteille: Verkkojännite muunnetaan piirilevymuuntajalla 230/6V, josta saadaan hehkujännite putkelle. Kytkemällä sama muuntaja toisin päin 6/230V saadaan myös käyttöjännite muuntajan takaa, eikä esim. suoraan verkkojännitteestä tasasuuntaamalla.

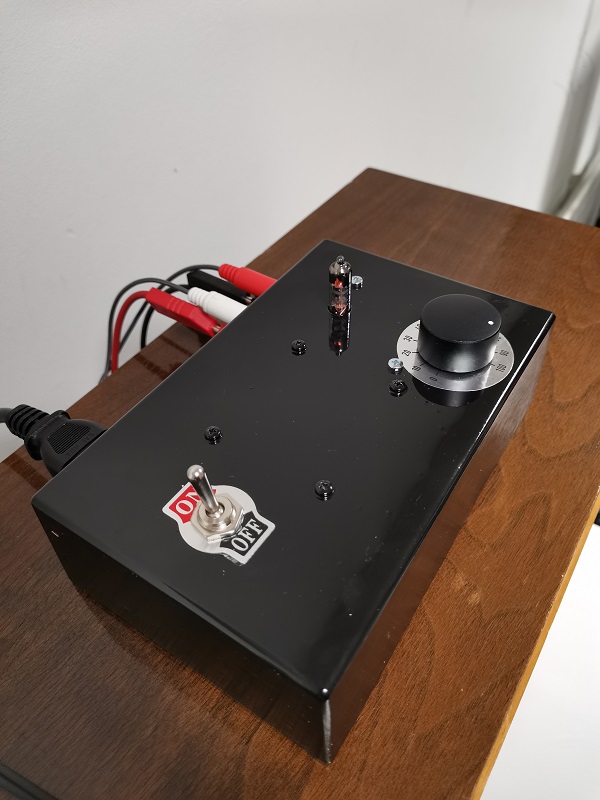

Piirilevyn 50k trimmeri toimii volumen tavoin, joten korvasin sen valualumiinikotelon kanteen tulevalla potikalla. ON-OFF kytkimenä toimii kaksinapainen vipukytkin ja hommassa käytin surutta "koukkuja" liitoksia tehdessä.
Syöttöjännite suoraan muuntajalta on isompi kuin 250 V ja ensimmäistä sarjavastusta muuttamalla haetaan 120 V anodille. Tätä pitäisi vielä hieman säätää, sillä jännite asettui 15kohm vastuksella ~93 V. Etunen toisaaltaan toimii tuollakin, joten kiirettä vaihdon kanssa ei ole... Hehkujännite menee ensimmäisen muuntajan jälkeen suoraan ja seuraavan muuntajan 6/230 V jälkeen on tasasuuntaus + 100 uF konkka tasaamassa jännitteen.

Sisääntulo on muuten rca liittimillä stereona ja signaali yhdistyy heti kotelon sisällä kahden vastuksen kautta monoksi. Ulostulo on monosignaali banaaniliittimillä.

Onko sama asia kuin suojaerotusmuuntaja?
Tässä etuna on ainakin:
- liikuteltavuus, ei tarvita erillistä / ulkoista muuntajaa.
- hinta. Suojaerotusmuuntaja halvimmillaankin maksaa reilun 50€? Ko. piirilevymuuntaja 6,2€.

Ahaa. Olisikos siinä seuraava komponentti tutustuttavaksi... Löytyisikö tästä jotain helppoa materiaalia? Löytyisikö tuollainen siis jostain plug'nplay muuntajana? Kännykästä signaali muuntajaan ja siitä levysoitinliitäntään ja se on siinä? Kai tällaisissakin käytöissä rajoitteita on.

Perun kommenttini. En ymmärtänyt, että kyseessä on ultralineaarinen HiFi-teknologia.

No tuo minun kommentti, että voisi tuossa toimia pelkkä muuntajakin, perustui ketjun aloittajan tekstiin:

"Lueskelin loppuvuodesta forumia etsiskellen ideaa kuinka kännykän kautta saisi langallisesti soitettua musiikkia levysoitinliitännän kautta. Ongelmana oli varsin vaatimaton vahvistus suoraan kännykästä toistettuna."

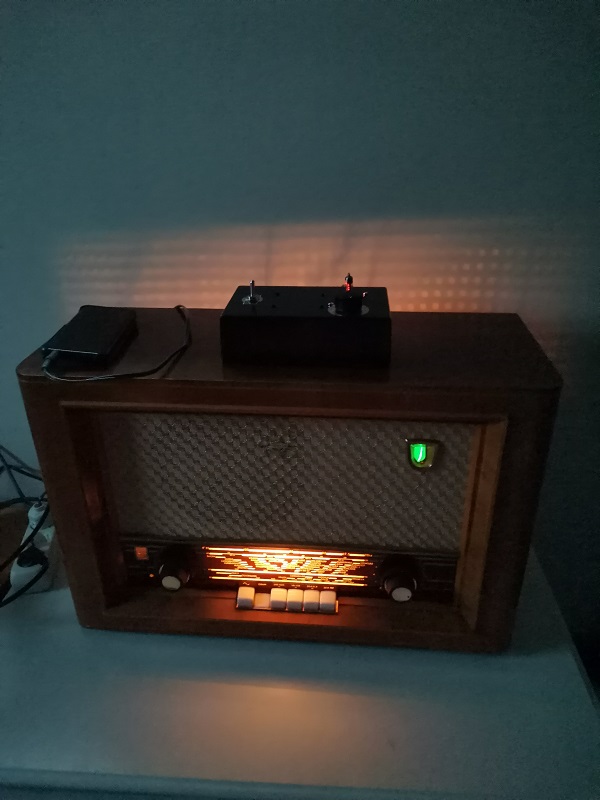

Sekä valokuvaan missä kyseinen vahvistin oli putkiradion päällä.

Näistä sain sen vaikutelman, että aloittaja halusi kuunnella kännykästään musiikkia putkiradion levysoitinliitännän kautta.
Edellämainituista seikoista johtuen, sekä siitä tunnetusta seikasta, että kännykän kuulokelähdöt ovat matalaohmisia ja putkiradioiden levysoitinliitännät sovitukseltaan korkeaohmisia rohkenin tuoda esille (jos vaikka joku muukin lukija saman ongelman edessä), että muuntajallakin olisi voinut ongelmasta selvitä. Mitä muuntajien taajuusvasteeseen tulee, niin eipä noiden putkiradioiden vasteetkaan niin kummosia ole (kaiutin ja päätemuuntaja huomioiden)

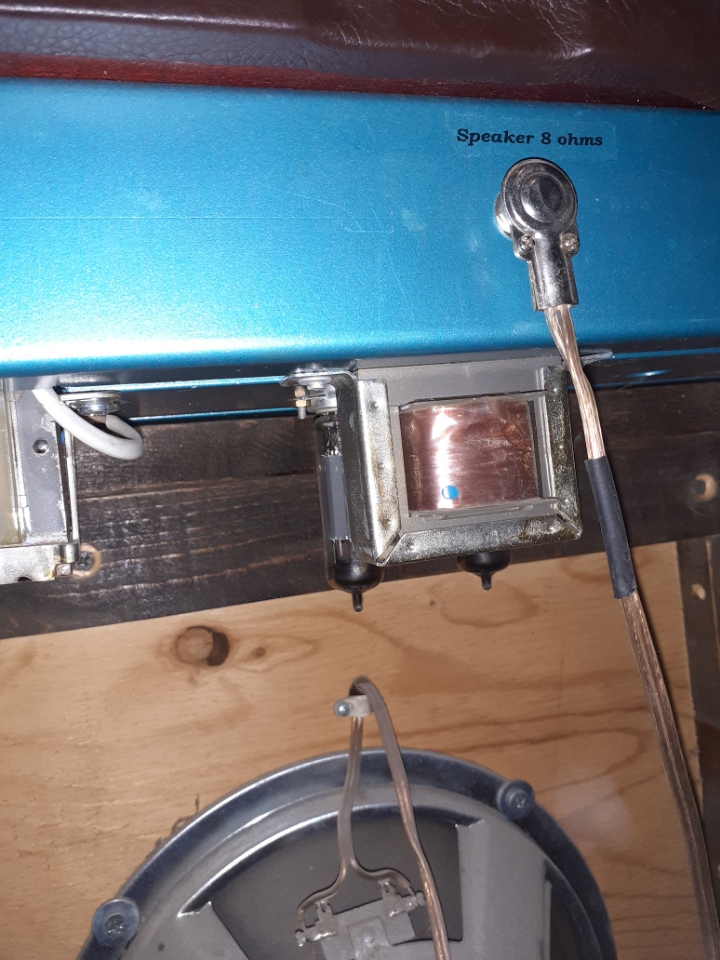

Itse olen kyseisessä kohdassa käyttänyt sellaista pientä seinäpowerin muuntajaa 230/12V, mikä korvilla kuunnellen on kuullostanut ihan siedettävältä. Täytynee mitata miltä se tuollaisessa 32 -->11kohm tapauksessa näyttää. Mitään HiFiä ei varmasti kuten Arto totesi...
En jatka tätä kiistaa ( jos tässä semmosta edes on ollutkaan ) pidemmälle.
Jatketaan tinailuja
Marko

Tieto lisää tuskaa. Piti myös mitata ja samankaltaiset tulokset sain minäkin...

artosalo kirjoitti 19.01.2022 klo 14:16:25:

Pienet verkkomuuntajat siis käyvät audiomuuntajiksi sovelluksissa, joissa  toistokaista on radiopuhelintasoa.

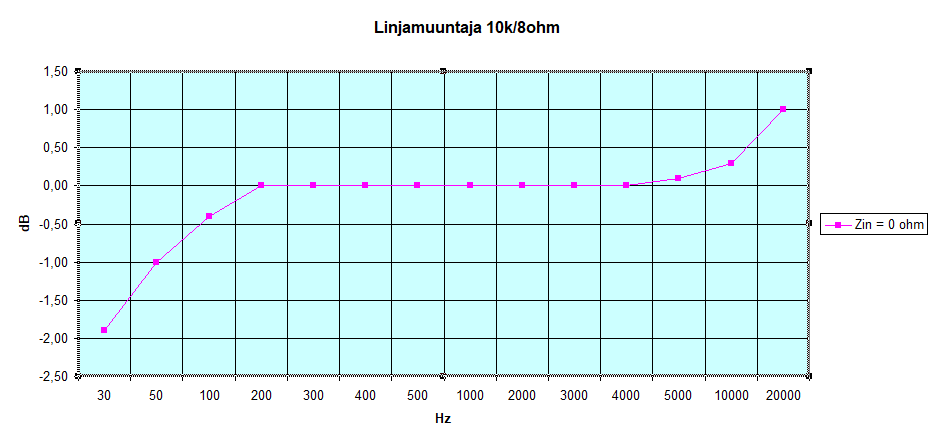

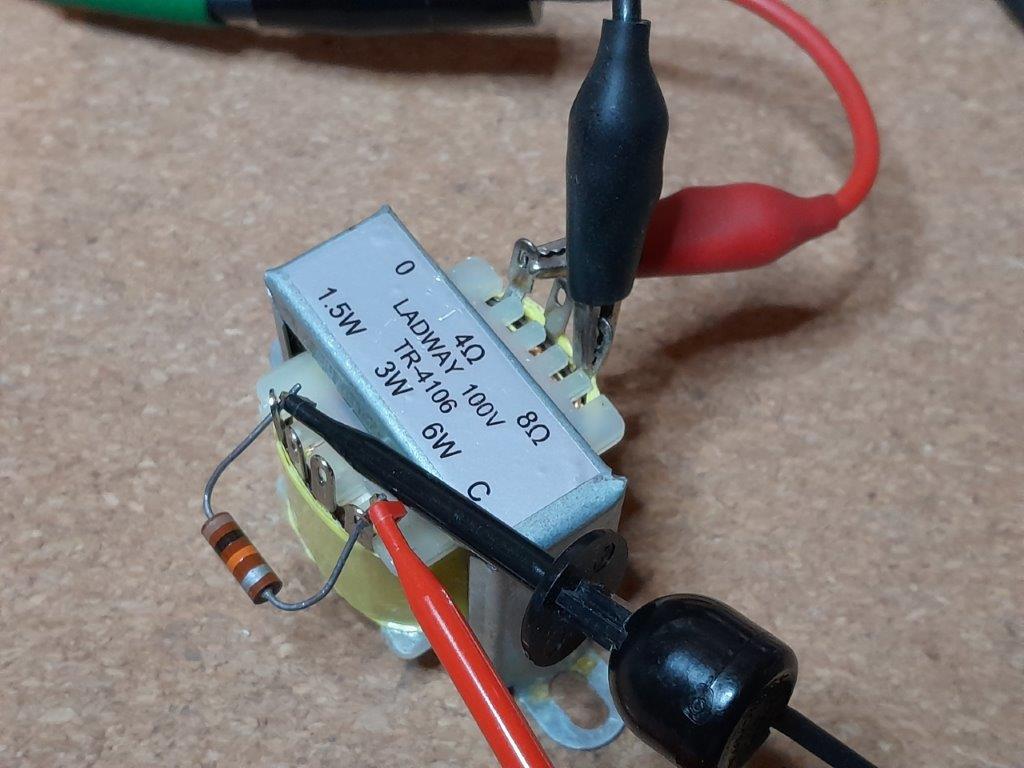

Pitihän sitä nyt sitten mitata kaiutinlinjamuuntaja. Koska generaattorini Ri = 50 ohmia ja syöttökäämi 8 ohmia, siinä oli paha impedanssiepäsuhta. Siksipä toinen kippura kuvaa läpäisyä kerran asetulla lähtöjännitteellä, toinen korjatulla jännitteellä. Tosiasiassa virhe on impedanssimuutoksesta johtuen kyllä vähän suurempi.

Eihän tuo tosiaan mitään hifiä ole, mutta 300 Hz:stä ylöspäin riittäisi ainakin minun korvilleni.

Tätä alkuperäistä käyttötarkoitusta vastaavan mittaussysteemin saa aikaan helposti: lataa kännykkään ilmaisen audiogeneraattori-sovelluksen. Tein omat mittaukset tällä tavalla.

OH8UBJ kirjoitti 24.01.2022 klo 08:51:02:


Jos muuntajasta löytyy symmetriset käämit linjapuolelta, silloin sitä tietysti voi käyttää vuorovaihepäätemuuntajana. SE-vahvistimen päätemuuntajaksi linjamuuntaja ei kelpaa, koska ilmarako puuttuu.
