Tuollainen halpa funktiogeneraattori. BNC ulostuloissa ei ole mitään suojaa DC jänitteelle sisäänpäin. Tuli tuossa todettua kun putkiradion audiosaa tutkin. Lävähti DC sisään ja rikko piirin. Sain kumminkin kuntoon kun vaihdoin uuden piirin. Onko ehdotusta suojausta mittajohtoon, konkka sarjaan ja jotain muuta?

Tuossa lähtökykentä. Riittää kun ulos tulee 1khz. Käytän vain vianetsintään

Hyvä kiitos vinkeistä. Taidan aloittaa tuolla vastus/konkka suojalla. Ja toisaalta opin jotain tuosta kämmistä.

Tommonen https://www.epanorama.net/blog/2020/03/03/cheap-dds-function-generator/

Onkin tuollainen yksinkertainen sarja. Scheemaa kun katselee niin tulee väistämättä mieleen suunnittelijan huoneentaulu: Asiat tulee tehdä niin yksinkertaisesti kuin mahdollista, mutta ei yksinkertaisemmin!

Tässä liikutaan noilla rajoilla. No ilman muuta vianhaussa tällainen generaattori on parempi apuväline kuin kostea sormi. Hinta-laatu suhdekkin on kohdallaan jos arvioi mitä kaikkea kahdella kympillä saa.

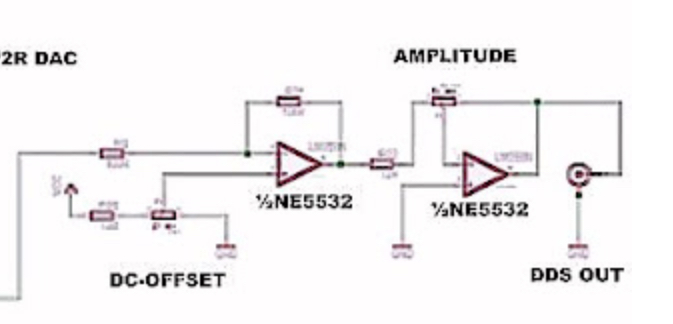

Havaintoja kytkennästä
- DAC tehty R2R vastusverkolla. Tavallisilla vastuksilla lineaarisuus ei ole kummoinen.
- Yhdellä lukemisella ei selvinnyt mikä on DDS:n näytteistystaajuus. Oli mikä tahansa niin kytkennästä kuitenkin puuttuu rekonstruktiofiltteri eli filtteri mikä poistaa näytteistystaajuuden hyötysignaalista.
- 8-bitin DAC ja edellämainitut jutut yhdessä eivät lupaa kovin hyvää signaalin puhtautta.
- lähtövahvistimen kytkentä on aika rohkea veto. Ei DC erotusta eikä mitään suojauksia. Oparin toimintapisteen rajoissa lähtöimpedanssi on kyllä pieni, mutta ei vakio.


Kommentteja Urkin juttuun.
Ehdottomasti kyllä PC pohjaiset generaattorit, skoopit ja FFT spektrianalysaattorit on hyvä apuväline jos muita mittareita ei ole. Hyvällä äänikortilla tuollaisen generaattorin speksit ovat myös hyvät. Maailmalla on myös projekteja missä äänikortin eteen rakennetaan lisää liitäntäpiiriä ja mittalaiteominaisuudet paranevat edelleen.

PC:n lisäksi mieleen tulee nykyiset älypuhelimet. Niihinkin saa jos jonkinlaista äänigeneraattoria ja FFT spektrinäyttöä. Generaattori on helposti hyödynnettävissä niissä puhelimissa missä on perinteinen kuulokeliitäntä. FFT appi kuuntelee ympäristöä puhelimen mikillä. En ole tutkinut miten muun äänisignaalin voisi syöttää puhelimeen.
