Luxorin radio tuli taloon, mutta on täysin mykkä ja muutenkin liikkuvat osat fyysisesti jumissa...
Kaipaisin tähän malliin teknistä matskua alkaen naruvienneistä yms. Kytkistä en myöskään löydä netistä ???
Löytyisikö näiden osalta apua ?
Olen kahlannut mielenkiinnolla läpi aikaisemmat keskustelut tämän mallin tiimoilta mutta linkkiä dokumentteihin en löytänyt.

-jukka

Kiitokset linkeistä. Alkaa radion mekaaniset toiminnot pikkuhiljaa palailla putsaamisen ja voitelun avulla Ulan konkkaa ei vielä saa  käännnettyä koko alueen yli ilman jumeja. Myös ohjelmavalintojen painokytkimet vaativat vielä jumppaamista.
Sähköt on saatu radioon uuden verkkojohdon, tasurin ja konkkien asennuksen jälkeen. Edelliset olivat joko ikääntymisen tai oikareitten seurauksena kaput.
ULA kuuluu hienosti "perus" komponenttivaihtojen jälkeen. Uudet tai ainakin ehjät putket EF80, EABC80 ja sinisenä soihtuna palavan pääteputken tilalle.
Kaiuttimet oli kytketty tavalla missä korkeaäänisillä ei ollut mitään mahdollisuutta päästä ääneen signaalin puuttumisen vuoksi.
Kaiuttimien oikean kytkennän osalta jos löytyisi apuja foorumista niin olisin kiitollinen. Löytämistäni kytkiksistä ei selvinnyt miten radion omat elementit pitäisi kytkeä ja milla suodatuksella?
Aikas hauraan oloinen (näköinen) tuo asteikkolevyn painatus on eikä kauheasti tee mieli putsailla...
Tästä asiasta olisi kiinnostavaa tietää missä näitä painatuksia tehtiin eri valmistajille?
Esim. Celestonin ja Telestarin lasit vaikuttavat selkeiltä ja laadukkailta painatksen osalta verrattuna esim. Asaan?
Vai olenko täysin hakoteillä lyhyen kokemukseni perusteella

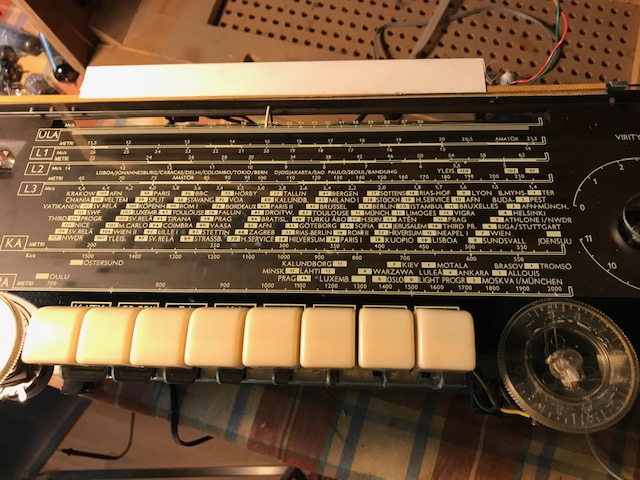

Ohessa kuva missä asteikkovalon lamput valkoisen peltikehikon sisällä asteikkolasin yläpuolella.
Onko tämä alkuperäinen rakenne? Tuo kun on kiinnitetty pellistä pokatun asteikkolasin rungon/taustan reunaan missä ei ole valoille kuin millin kapea pääsy lasin taakse?
Vaikuttaisi että lampuilla on hyvin valoisa ja kuuma peltiloota täysin omaan käyttöön...

Näissä Ambassadöreissä on kahdenlaisia asteikkolaseja, toisissa painatus pysyy hyvin, ja toisista se lähtee melkein puhaltamalla.

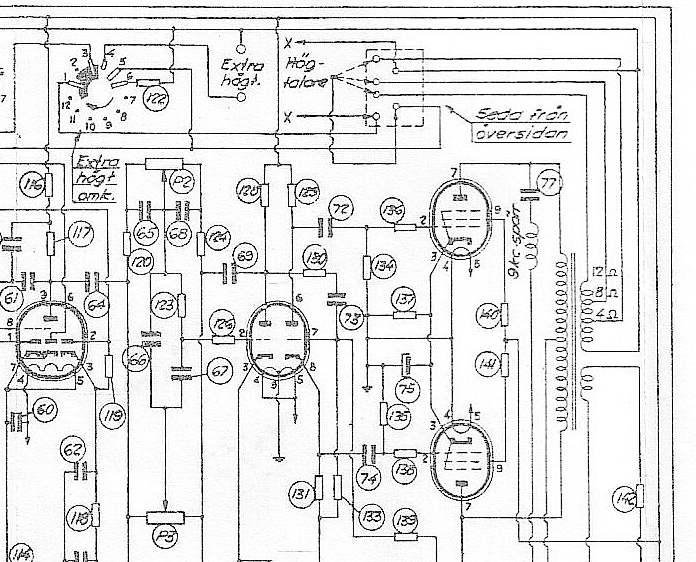

Tässä on toi kovaäänisten kytkentä (sama kun sun koneessa), oletuksena 8 ohm kovaääniset. Kaaviossa ei ole lisäkomponetteja, vaan viitataan erilliseen ohjeeseen.

Jos pääteputket käy kuumana, on siellä viallisia komponentteja pääteasteessa - älä laita toisia putkia ennen osien tarkastausta ja vaihtoa.

Lisäys: vastaava kuva -> https://oh6lsl.kuvat.fi/kuvat/OH6LSL/Muut+radiot/Luxor/Ambassad%C3%B6r/Ambassad%...

Ei sielä mitään ihmeellista jakosuodatinta ole, vaan yksi bi-konkka yleensä ja piuhat lähtee radion päätemuuntajan päältä liittimellä.

Kuva on ruotsalaisesta radiosta.

Tuossa on monta muttaa antennin kanssa, jos haluat saada mahdollisimman hyvän signaalin kaapattua täytyy tietää (ulalla) onko lähetysaseman lähete vaaka vaiko pystypolaroitu ja mistä suunnasta se tulee.
ulkoantenni tietty parantaa tilannetta varsinkin, jos käyttää S-mallista dipolia ja se on suunnattu oikein.
Joltain radioamatööriltä saat varmaan paremmat ohjeet.
