Normaali aihe Fenno-Pohjola paristoradio kytkentäkaavio (Luettu 2736 kertaa)
Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Fenno-Pohjola paristoradio kytkentäkaavio
08.06.2020 klo 23:20:46
Tulosta viesti
Löytyykö arvon jäseniltä D21 sarjan putkilla tehtyyn paristoradioon skemaa ?. Koneisto on sama kuin tässä mallissa http://www.timonradiosivut.fi/Fenno_Pohjola_43.html, ja ilmeisesti sama kun korsuradio Kenttä-Pohjolassa. Helvariin löytyi skema, mutta pieniä eroja näyttäs olevan.
Tämä siis viikonloppuna löytämäni radion tiimoilta, jonka ajattelin laittaa toimintakuntoon, mutta kun on hieman vanhoja kyläsepän korjausräpellyksiä, niin olisi hyvä tarkistella.

Sivun alkuun

IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: Fenno-Pohjola paristoradio kytkentäkaavio
Vastaus #1 - 11.06.2020 klo 11:51:45
Tulosta viesti
Voisiko joku paristo Fennon tai vaikka Helvarin omistaja mitata etupään keskiaaltokelan Dc resistanssin maata vasten. ?Pitäisi onnistua, laittaa aaltoaluekytkimen keskiaaltoasentoon ja kun mittaa antenniliitimestä maihin. Epäilys on että tässä omassani ko kela on oikosulussa.

Edit: referenssinä on oheisessa ketjussa esitetty Helvarin skema, joka toivottavasti vastaa noilta osin tätä Fennoa. http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1541433352. Kytkimeen kytketty kela L3 siis kyseessä.

Sivun alkuun

IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: Fenno-Pohjola paristoradio kytkentäkaavio
Vastaus #2 - 18.06.2020 klo 10:38:06
Tulosta viesti
Onko nyt niin, että apuja ei tähän ongelmaan löydy keneltäkään ?
Ei vaadi edes takakannen avaamista tuo kuvaamani mittaus. ?
Keskiaallot on tässä pimeät, mutta haluaisin varmistaa kuitenkin tuon kelan resistanssin ?

Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1352
Re: Fenno-Pohjola paristoradio kytkentäkaavio
Vastaus #3 - 18.06.2020 klo 14:29:08
Tulosta viesti
En tunne tätä Fennoa, mutta kun on Philipsin tekele, voisit kokeilla ruotsalaisen 619B kaaviota-- jos olis edes sinnepäin.

https://www.radiomuseum.org/r/philips_619b.html

LGL

Sivun alkuun

IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: Fenno-Pohjola paristoradio kytkentäkaavio
Vastaus #4 - 18.06.2020 klo 14:56:30
Tulosta viesti
LGL. kirjoitti 18.06.2020 klo 14:29:08:
En tunne tätä Fennoa, mutta kun on Philipsin tekele, voisit kokeilla ruotsalaisen 619B kaaviota-- jos olis edes sinnepäin.

https://www.radiomuseum.org/r/philips_619b.html

LGL


Juu, kiitos linkistä. Noissa vaan ei ole keloista mitään sen kummempaa tietoa.

Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1352
Re: Fenno-Pohjola paristoradio kytkentäkaavio
Vastaus #5 - 18.06.2020 klo 16:18:01
Tulosta viesti

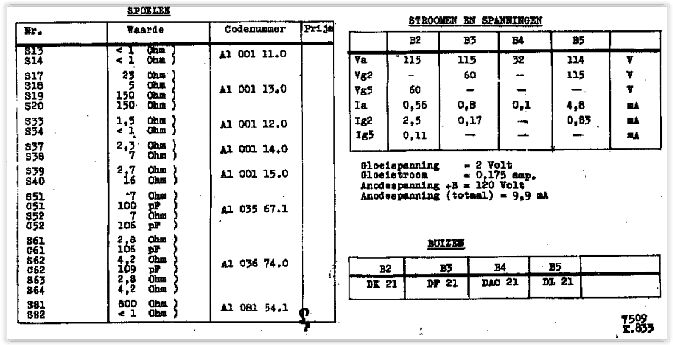

Radion kelojen dc-ärrät ovat kuvan mukaiset

LGL
