Nyt olen uudelleen tarkistanut ja vaihtanut kaikki vihreällä nuolella merkityt kondensaattorit. Kokeilin myös syöttää pt. signaalin toisen radion vahvistimelle ja totesin, että sama voimakas särö esiintyi myös toisen radion vahvistimella. Olen puhdistanut ja juottanut uudelleen EABC:n pinnit ja kannan. Ei muutoksia säröön.

AM-alueella ECH81 triodin anodille ei tullut aina jännitettä. Tarkistin vielä kerran u2-kontaktin ULA-painikkeella. Kontakti toimi satunnaisesti. Puhdistin ja säädin liukua. Uusin myös triodin anodivastuksen 33k/1W, oli muuttanut arvoa  =61kohm!!  Nyt anodijännite on AM 71V. Samoin vaihdoin EF89 suojahilavastuksen 33k/1W, oli 41kohm. Suojahilajännite on AM 112V ja ULA 100V.

AM-alueella ei ole säröä!
ULA:lla on edelleen voimakasta säröä.

ULA-osan jännitteet olivat 30-40V liian suuret. Tuota kaavioon merkittyä 47k vastusta ei ollut tässä radiossa. Lisäsin ULA-osalle menevään johtimeen 5.8k vastuksen. Nyt jännitteet ovat kohdallaan. Tarkistin vielä vt-osan jännitteet, ovat kohdallaan, paitsi EF89:n suojahilajännite on 20v liian suuri. Kontaktit on tarkistettu uudelleen. EABC:n kannan kontaktit epäilyttävät edelleenkin. AM-alueella ja myös ULA-alueella katkoksia kun putkea liikuttelee. Puhdistaminen ei tuo juuri muutoksia. Nyt pitää siirtyä putkenkannan vaihtoon

Nyt on vihdoin vaihdettu uusi putken kanta. Ilmaisinosan alueella oli kontaktihäiriöitä kun naputtelun komponetteja. vastuksia. Juotin uudelleen kytkennät ja vaihdoin uudet vastukset: 220k, 220k, 100k, 2.2M, 2.2M, 220ohm. Putken kontaktit olivat nyt varmoja.

AM-alueen toiminta oli tyydyttävää. Äani oli puhdas puheella ja musiikilla. Ulalla on edelleen sama vanha ongelma. Ääni on voimakkaasti säröinen. Aseman molemmin puolin ääni on voimakas ja säröinen. Keskellä asemaa (virityskuvio täysi) ääni hiljenee huomattavasti. Aseman keskellä ilmaisin elkolla jännite on -40V.

Siitä on lähes puoli vuosisataa kun olen työskennellyt putkiradioiden virityksen kanssa. Tietoa on jossain "kovalevyllä", vaan en ole saanut siitä ulos kovinkaan paljon. Olen nyt käynyt foorumin viritysojeita lävitse. Simo Törön kirjan olen kahlannut kannesta kanteen. Vanhaa tuttua tietoa palautuu vähitellen. Viritykseen en ole vielä koskenut.

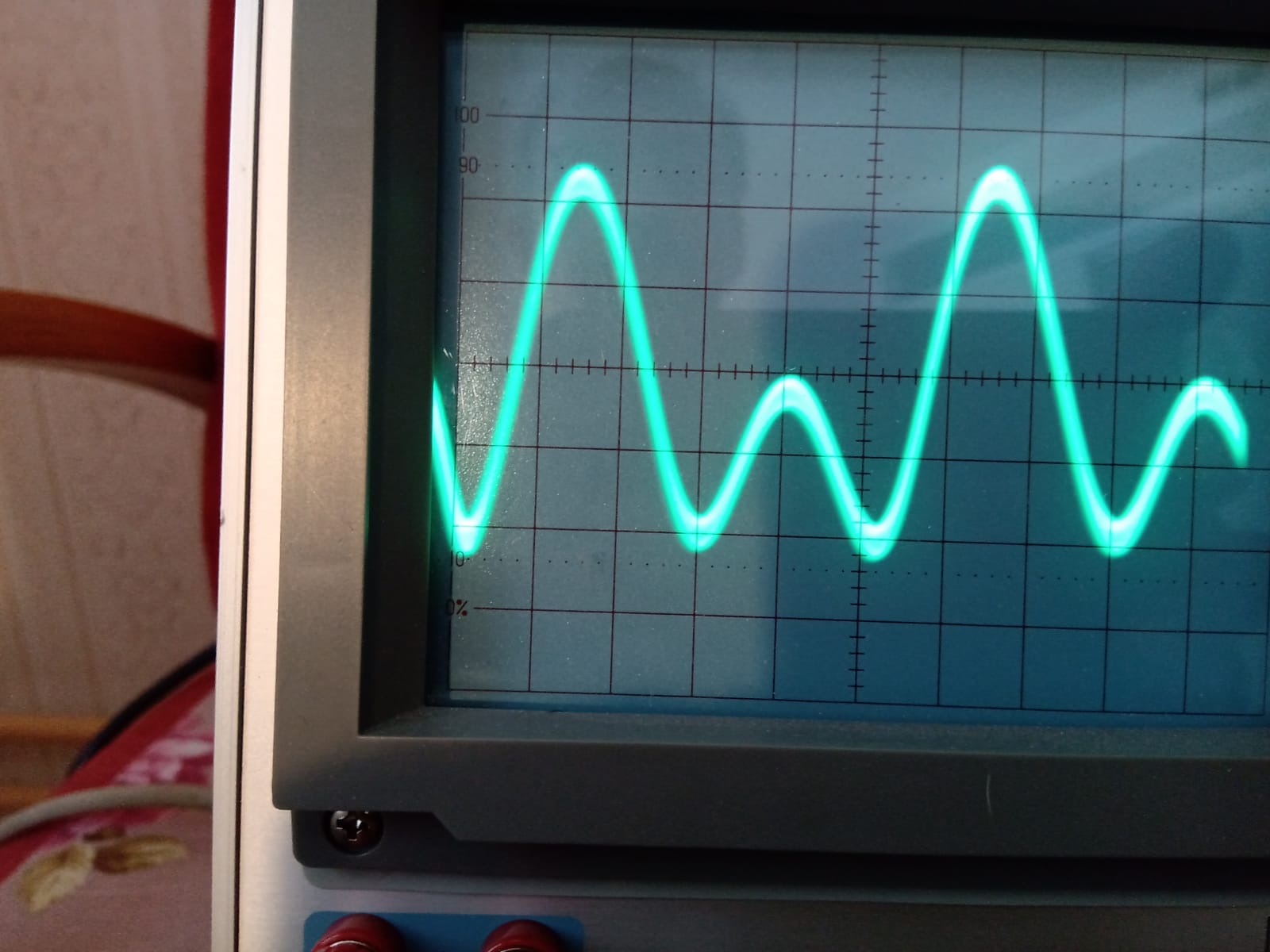

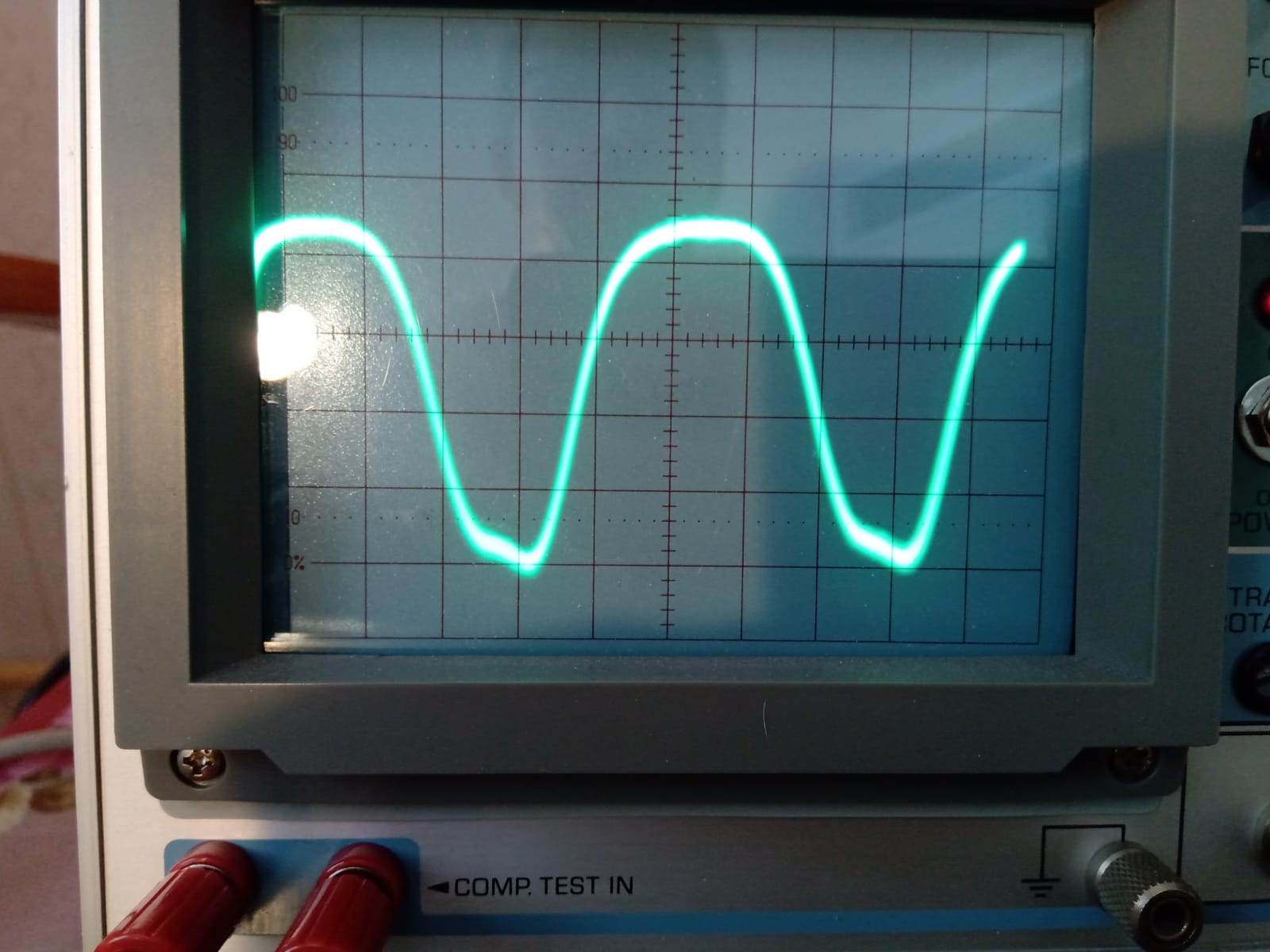

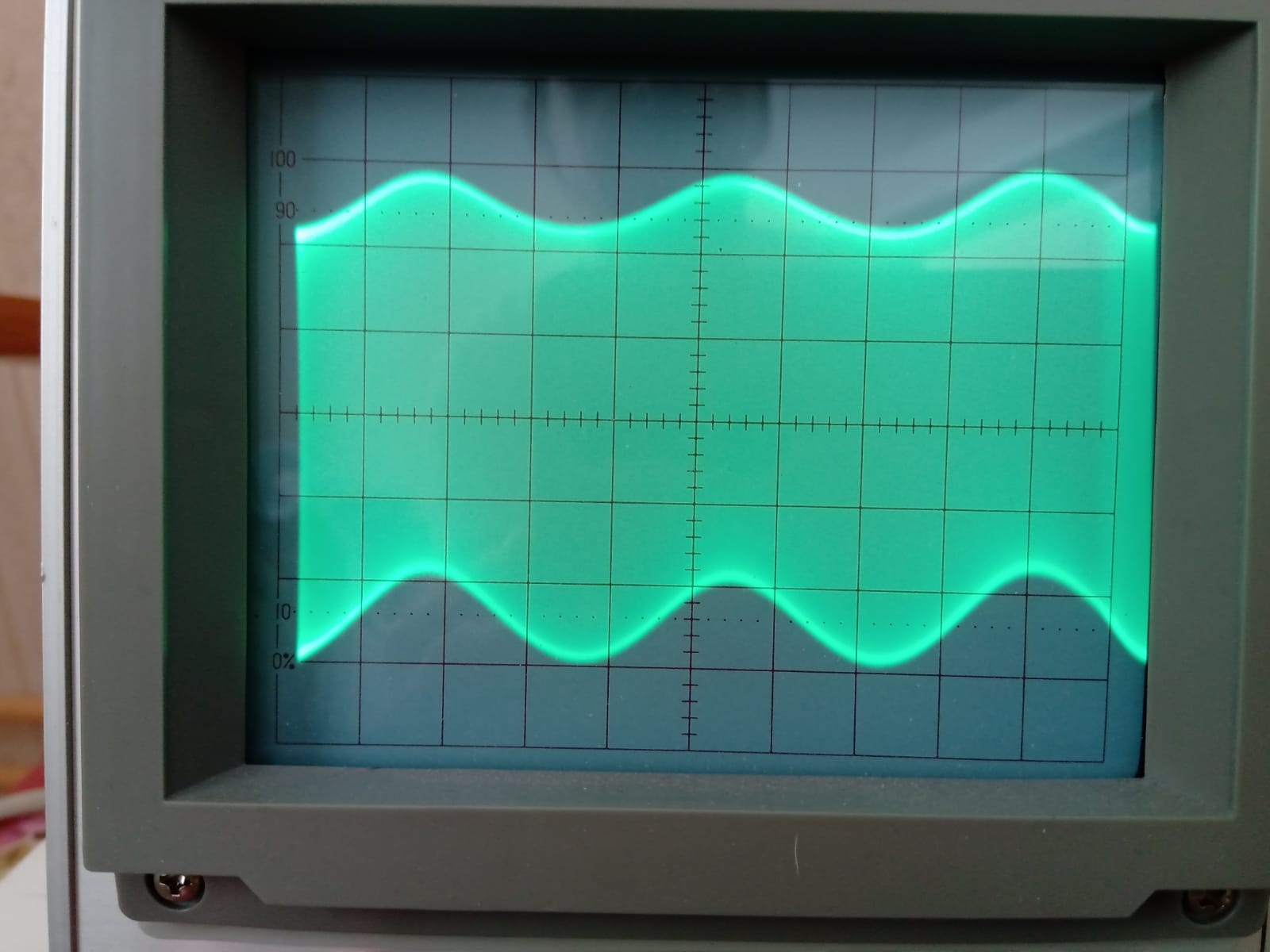

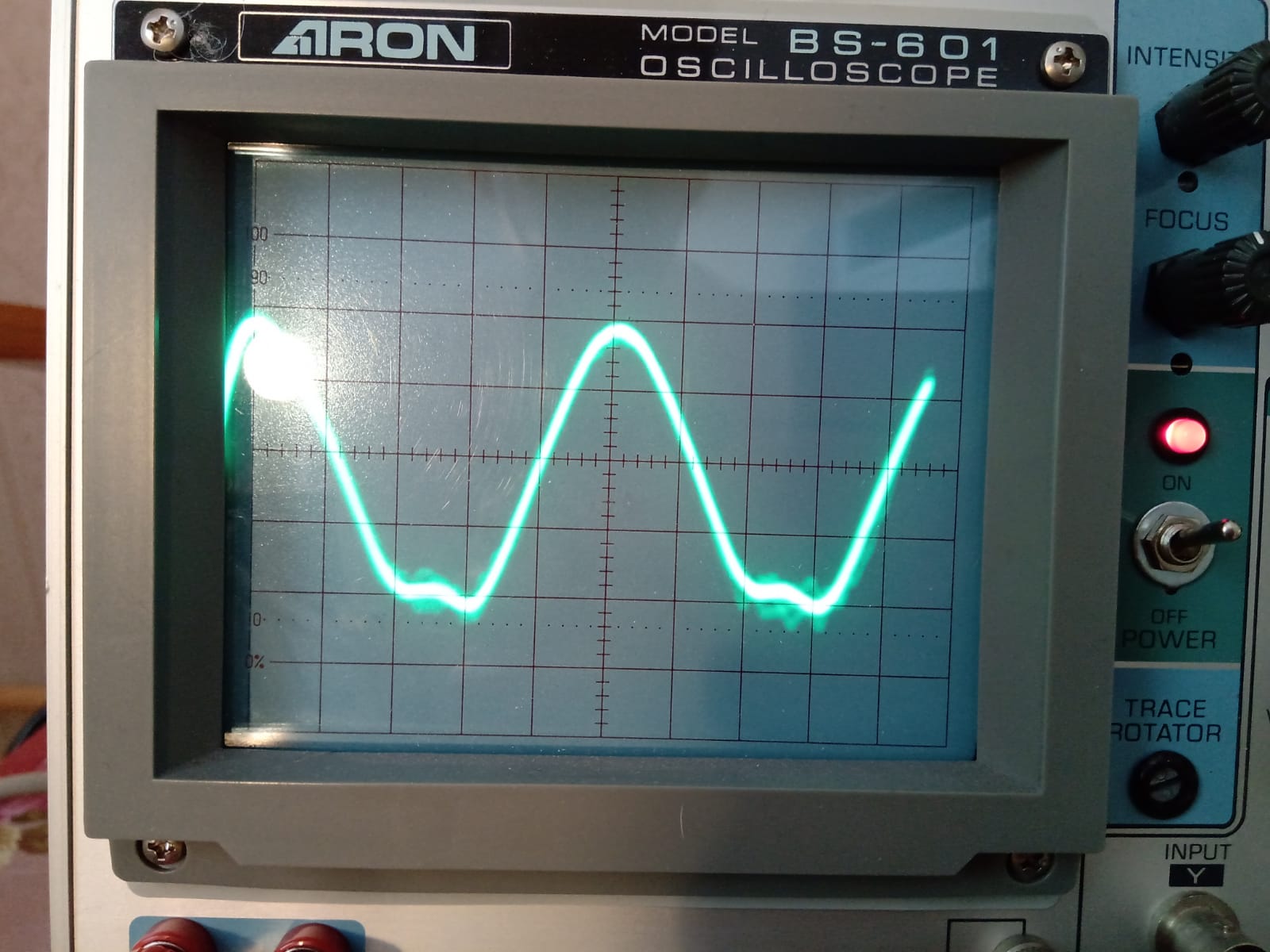

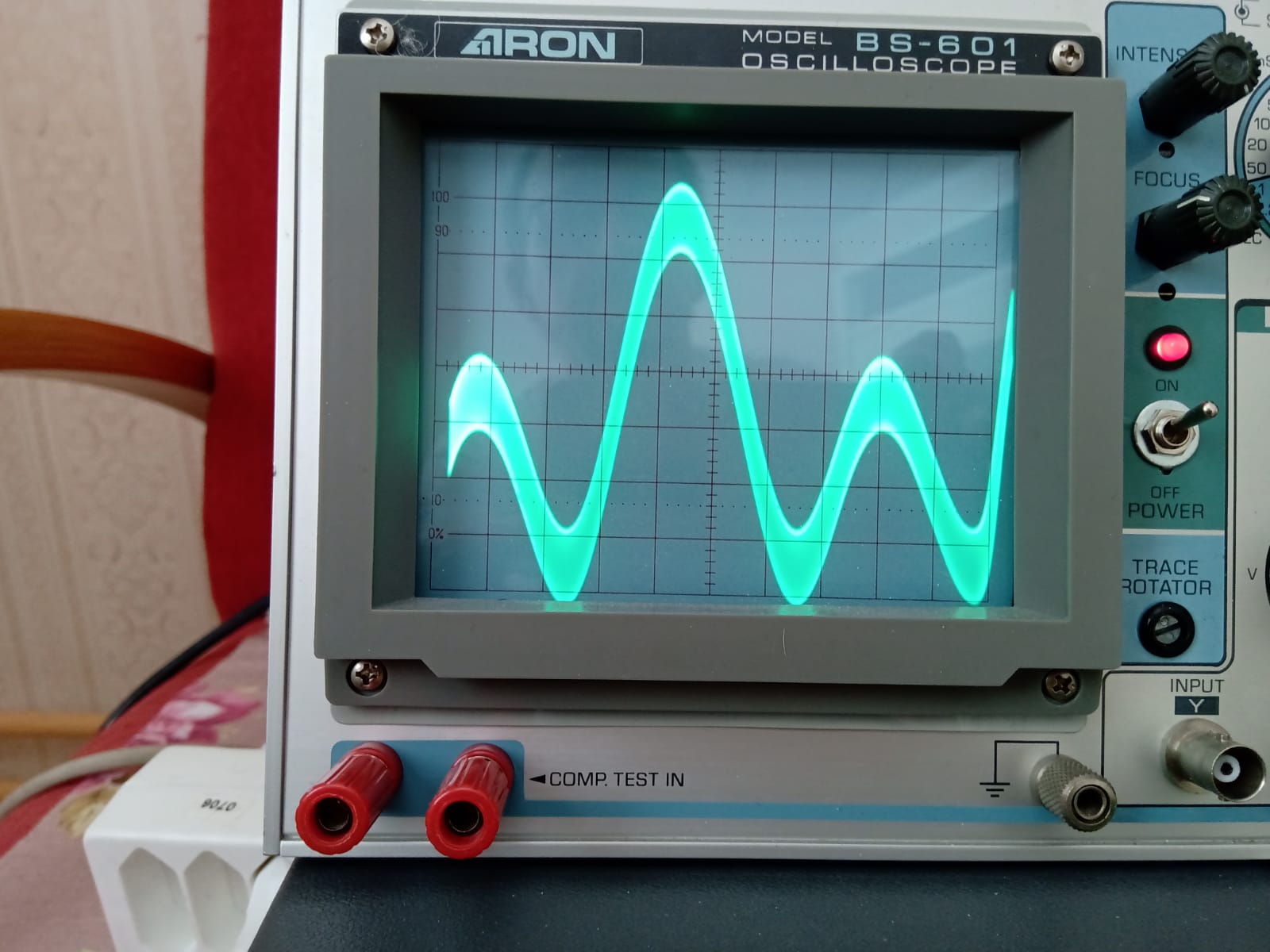

Otin muutamia kuvia skoopin näytöltä, kun syötin välitaajuusreitille moduloidun 10,7 MHz signaalin. Mittaus on kytketty EABC:n pinniin2 1M vastuksen kautta, 4uF konkka on irti.

Kun se 4 uF elko on irti, niin se ilmaisin toimii AM-ilmaisimena (ja FM:llä luiskailmaisimena). Oliko se 10,7 MHz AM vai FM?
Tuo että ääni kuuluu max. signaalilla (elkon jännite) heikosti, viittaa kyllä ilmaisinvikaan. Sitä voisi yrittää varmistaa vaikkapa syöttämällä sinne EF:n hilalle 10,7 MHz FM ja katsomalla skoopilla mintä se näyttää ilmaisimen pt.-lähdössä. Toinen tapa on mitata DC-jännite sieltä ilmaisimen pt.-lähdöstä, sen pitäisi olla puolet sen elkon jännitteestä.

t. Reijo

Noitten mittaustulosten mukaanhan sillä EF89:llä on hyvä vahvistus jos se pystyy 10 mV:n sisäänmenolla tuottamaan 2,1 V:n jännitteen.
Jos tarkoitit että skooppi oli EABC80:n pinnissä 2 niin siinä on vain ilmaistavasta signaalista muodostunut tasajännite. Pientaajuussignaali kannattaa mitata kelapurkilta tulevan 220 ohm vastuksen alapäästä.
Kunnossa olevan ilmaisimen pitäisi toimia tällä tavalla:
- Kun EF:n hilalle syötetään reilu signaali niin n. 10,7 MHzn kohdalla ilmaisinelkon navoissa pitäisi olla maksimijännite ja sen 220 ohm vastuksen pääsä n. puolet siitä
- Maksimi taajuuspoikkeamalla ( = +/- 75 kHz) moduloitu FM-signaali pitäisi tuottaa säröytymättömän pientaajuussignaalin sen 220 ohm vastuksen alapäähän
- Jos nyt se ilmaisinelko irrotetaan, niin pientaajuusignaali kasvaa huomattavasi, mutta samalla se säröytyy
