Re: Itse tehty vastaanotin
Vastaus #45 - 03.03.2020 klo 18:15:36
Tulosta viesti

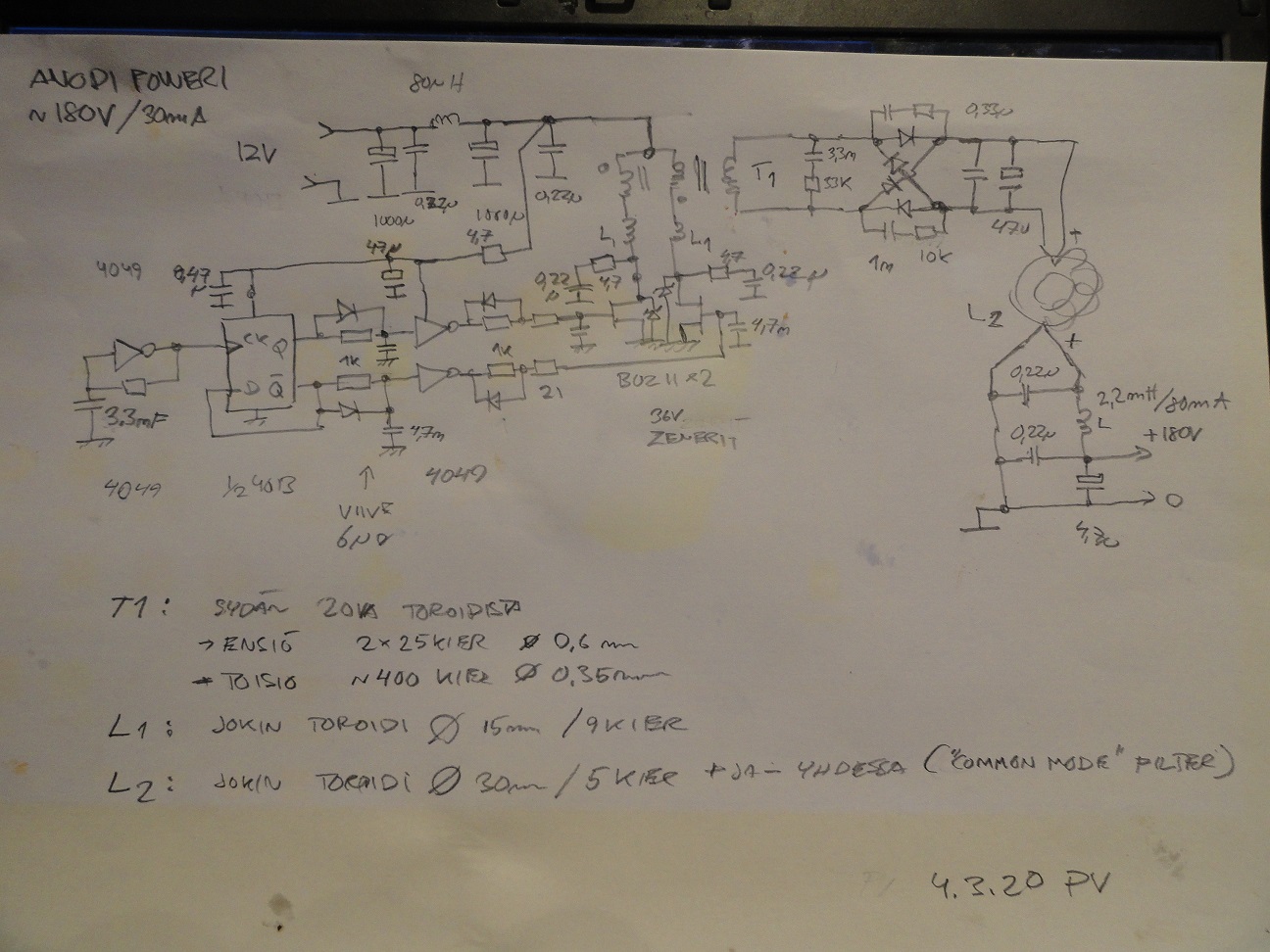

kytkis edellisen kuvan laitteelle.

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Itse tehty vastaanotin
Vastaus #46 - 04.03.2020 klo 23:03:51
Tulosta viesti
Projekti jatkuu Hilajännitteiden kanssa.  Osa putkista on sen Geloso modulin takana ja sinne ei pääse.  Muutenkin pidän mielläni putkien hehkukytkennät alkuperäisinä.

Jos kerran sain itse tekemän anodipowerin toimimaan radion kanssa, niin kai onistun hehkujenkin kanssa.

Piirtelin oheisen kytkennän (nopean opvan varaan suunioteltu). Eka opva tekee saha-aaltoa ja toinen vertailee sitä lähtöjännitteeseen ja sitten tekee PWM-ohjauksen P-mosfetille.  Löysin romujen joukosta sopivan kuristimen (700uH), joka kestää yli 2A . Nyt tarve on 1,8A.

Sain suhteellisen nopeasti kytkennän toimimaan. Laskeva hakkuri toimii siististi, ei piikkejä tehopiireissä. Hyötysuhde 89% . Taajuus on matala  .. 7KHz. Häviöitä radion tarvitsemaan hehkutehoa syöttäessä alle 2W  .. ei kuumene mistään.

Laitoin varmuudeksi 2 fettiä rinnakkain, mutta saatan jättää toisen pois.  Diodina on 15A Shotky .. turhan iso.

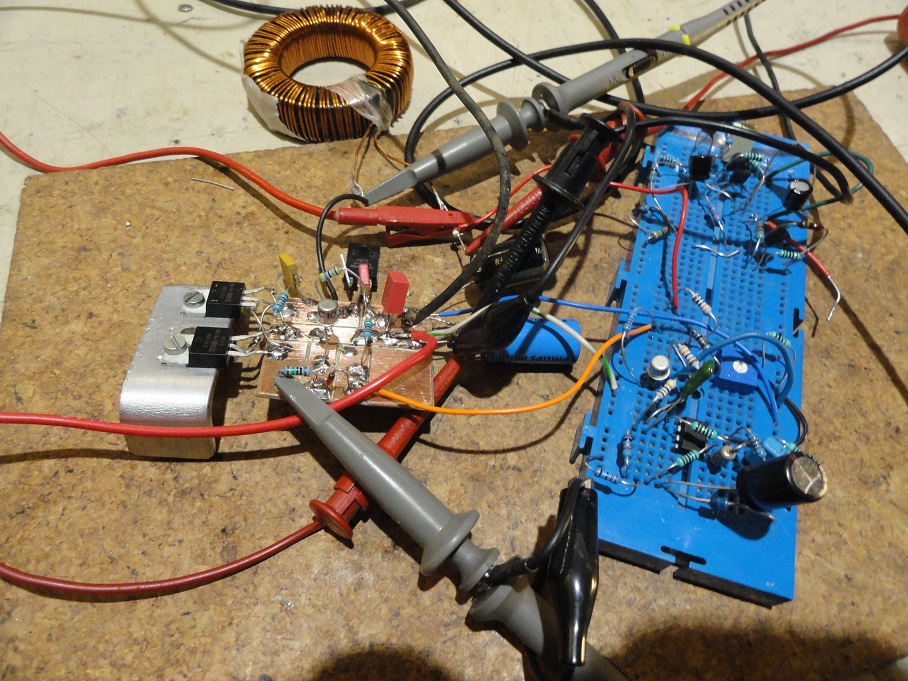

Kytkis ja proto kuvissa.

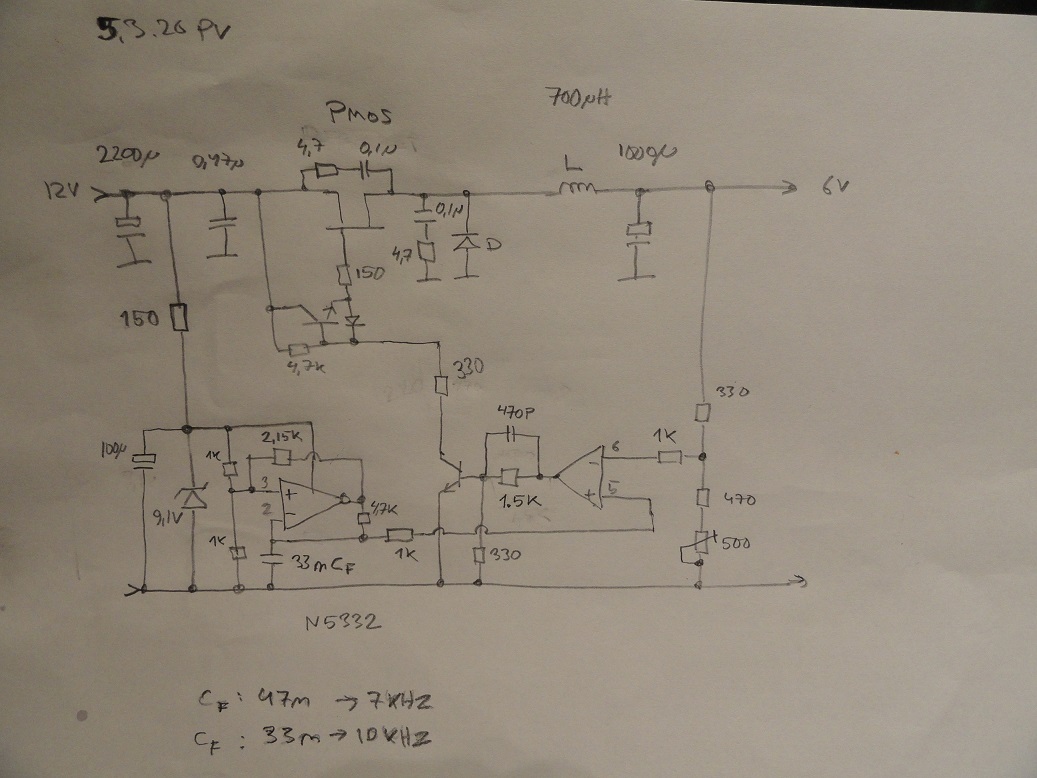

EDIT 5.3.20: päivitin osien arvoja kytkentäkaavioon. Taajuus on  nyt 10KHz ja fettien ohjaus hiukan parempi.
« Viimeksi muokattu: 06.03.2020 klo 00:03:22 Kirjoittaja pekmatval »
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: Itse tehty vastaanotin
Vastaus #47 - 04.03.2020 klo 23:09:54
Tulosta viesti
EMC näkyy yleensä piikkeinä ja värähtelyinä kytkentätilanteiden yhteydessä.  Tämä toimi lähes täydellisesti ilman RC suojiakin, mutta laitoin ne varmuudeksi.

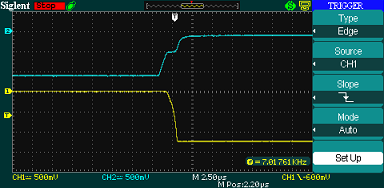

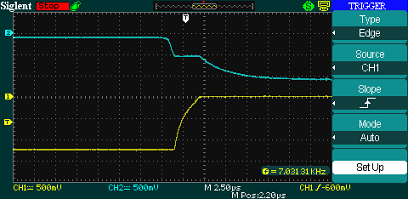

Ohessa kuva kun fet sammuu ja syttyy (sin= hila, kelt= fetin yli)  Siistiä käyrää. Tässä skoopin ground on syöttävän puolen plussassa... siis mennään aina alaspäin.  Ohjaukset ovat hitaita ... se kai auttaa häiriöiden välttämisessä.

Kokeilin tätä radion kanssa tuollaisenaan pöydällä ilman koteloa ja lisäsuodattimia .. toimii.
« Viimeksi muokattu: 05.03.2020 klo 18:59:39 Kirjoittaja pekmatval »
Sivun alkuun

IP kirjattu

Moderaattori
Global Moderator
*****
Poissa


SRHS

Viestejä: 90
Sijainti: Hämeenlinna
Re: Itse tehty vastaanotin
Vastaus #48 - 06.03.2020 klo 11:55:25
Tulosta viesti
Keskustelun aiheeseen irrelevantit viestit ovat siirretty tähän ketjuun.
