DLL21 ja hehku (Luettu 16082 kertaa)

OH3NWD God Member Poissa Viestejä: 632	Re: DLL21 ja hehku Vastaus #15 - 13.01.2020 klo 15:44:40	Tulosta viesti
	Nyt taisin ehkä käsittää? Eli putkipuoliskojen hehkut ovat rinnan, päät yhdessä ja keskikohdat yhdessä. Ja nyt ilmeisesti toisen puoliskon hehku on poikki, kun virtaa menee vain puolet. Voihan sitä käyttää vielä 'yksöisputkena'


	IP kirjattu

Ruokki God Member Poissa Viestejä: 1781	Re: DLL21 ja hehku Vastaus #16 - 13.01.2020 klo 16:13:39	Tulosta viesti
	Onko mitattu resistanssi 1 ja 7 välillä sekä 1 ja 8 välillä? Pitäisi olla sama!

	Ruokki
	IP kirjattu

OH8UBJ God Member Poissa Viestejä: 826	Re: DLL21 ja hehku Vastaus #17 - 13.01.2020 klo 16:23:33	Tulosta viesti

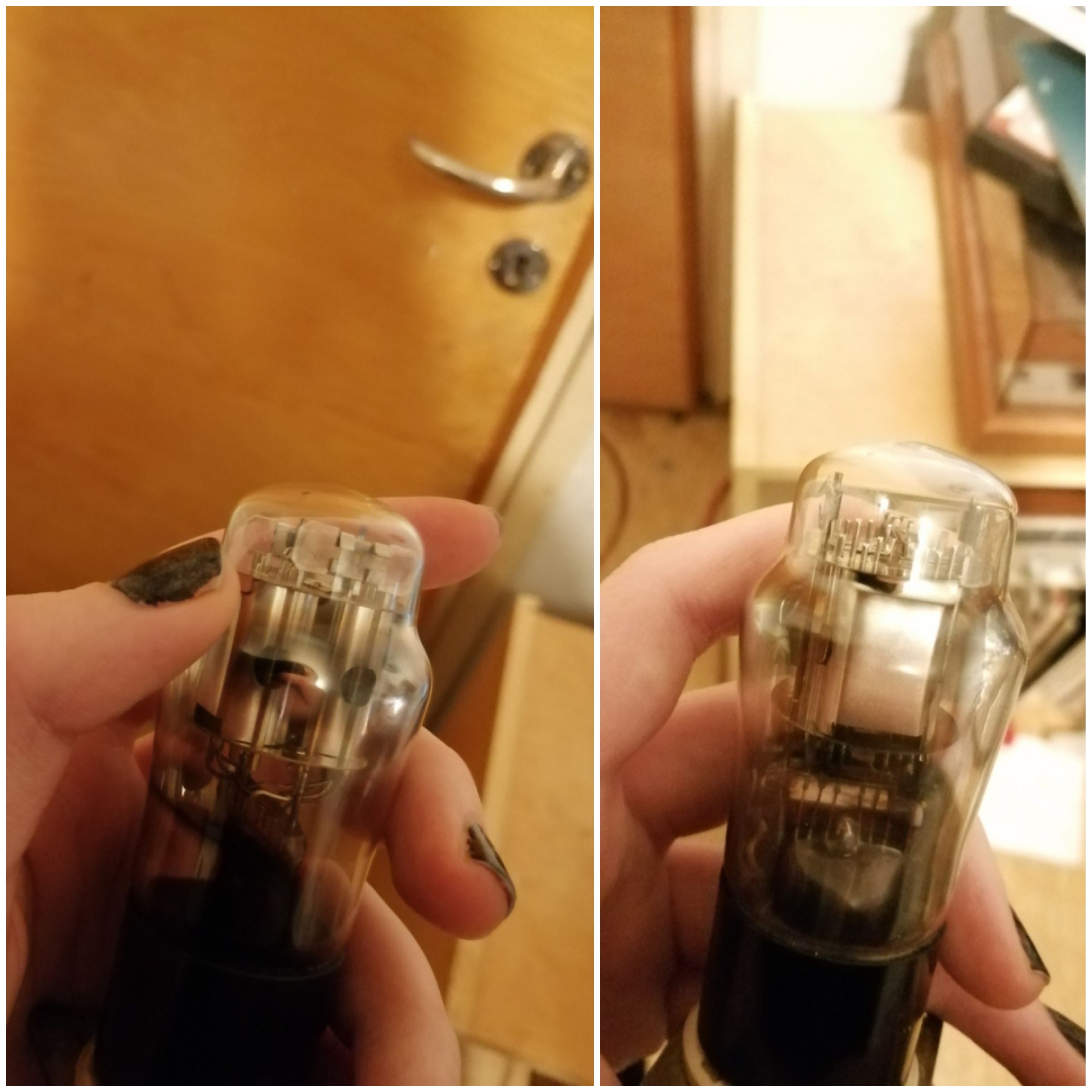

	On sama 8 ohm. Sehän tästä mystistä tekeekin! Laitanpa kuvia putkesta, tytär kuvaa, kun hänellä on puhelimessa parempi kamera ja lähettää tekstviestillä minulle, ei ole keksitty parempaa konstia pienentää kännykkäkuvia foorumiystävällisiksi.
	« Viimeksi muokattu: 13.01.2020 klo 16:42:05 Kirjoittaja OH8UBJ »
	IP kirjattu

OH3NWD God Member Poissa Viestejä: 632	Re: DLL21 ja hehku Vastaus #18 - 13.01.2020 klo 16:49:43	Tulosta viesti
	Kyllähän tuo kovin samanlaiselta näyttää, selkeästi kaksoisputki. Jos toisen puoliskon hehku on kokonaan poikki, niin eikö se silloin menisi noin? Puolet virrasta ja toisen hehkun puolikkaat näkyy kuitenkin, se 8 ohmia.


	IP kirjattu

OH5YW God Member Poissa Sotilasradioharrasta ja Viestejä: 695 Sijainti: Kouvola	Re: DLL21 ja hehku Vastaus #19 - 13.01.2020 klo 17:02:33	Tulosta viesti
	Ei kai DLL21 hehkut ole rinnan? Nehän ovat sarjassa välillä 7 ja 8 ja 1 nasta on hehkujen keskellä.


	WWWGTalk IP kirjattu

Ruokki God Member Poissa Viestejä: 1781	Re: DLL21 ja hehku Vastaus #20 - 13.01.2020 klo 17:20:47	Tulosta viesti
	OH5YW kirjoitti 13.01.2020 klo 17:02:33: Ei kai DLL21 hehkut ole rinnan? Nehän ovat sarjassa välillä 7 ja 8 ja 1 nasta on hehkujen keskellä. Suoritetut mittaukset eikä piirroskuvio ja teksti tue tuota käsitystä ollenkaan.

	Ruokki
	IP kirjattu

OH5YW God Member Poissa Sotilasradioharrasta ja Viestejä: 695 Sijainti: Kouvola	Re: DLL21 ja hehku Vastaus #21 - 13.01.2020 klo 17:24:36	Tulosta viesti
	Ehkä niitä on sitten erilaisia....minulla olevat ovat kyllä mittauksien mukaankin sarjassa

	WWWGTalk IP kirjattu

OH5YW God Member Poissa Sotilasradioharrasta ja Viestejä: 695 Sijainti: Kouvola	Re: DLL21 ja hehku Vastaus #22 - 13.01.2020 klo 17:27:59	Tulosta viesti
	Kyyneleen kytkentä

	WWWGTalk IP kirjattu

OH8UBJ God Member Poissa Viestejä: 826	Re: DLL21 ja hehku Vastaus #23 - 13.01.2020 klo 17:34:18	Tulosta viesti
	OH5YW kirjoitti 13.01.2020 klo 17:24:36: Ehkä niitä on sitten erilaisia....minulla olevat ovat kyllä mittauksien mukaankin sarjassa Sarjassa näyttäisivät olevan 7 ja 8 pinnien välissä ja ykköspinni on sitten keskellä. Rinnanhan ne saa kytkemällä 7 ja 8 yhteen ja syöttämällä hehkun 1 ja 7+8 pinneihin, jolloin se on 1,4V jännitettä vailla. Mutta kun noissa datalehtien sivuilla on vielä sekavampi risukasa tuo putken sisäinen hehkukytkentä. Yksittäisen putkipuoliskonkin hehkulanka näyttäisi olevan väliotolla jaettu.


	IP kirjattu

akenyh God Member Poissa SRHS 257 Viestejä: 1155 Sijainti: Halikko (Salo)	Re: DLL21 ja hehku Vastaus #24 - 14.01.2020 klo 17:24:13	Tulosta viesti
	Tässä pieni kertaus DLL21:n hehkukytkennästä. Putkessa on kaksi erillistä pentodi-toimintoa (L L), ja niille omat hehkut, jotka toimivat myös ko. osion katodina. Hehkut ovat kytketty sarjaan ja ääripää ovat pin 7 ja pin 8 sekä keskipiste pin1, johon on myös liitetty kummakin osion jarruhilat g3. Yhden osion hehkun käyttöjännite on 1,4V ja virta 100mA.Tuolla aiemmin Vastauksessa 9 on ote datalehdestä, josta selviää ne kolme eri tapaa, jolla hehku(t) voidaan kytkeä. Jos molemmat pentodi-osiot ovat käytössä, voidaan hehkut olla joko sarjakytkennässä (Pin7 -Pin8: 2,8V/100mA) tai rinnan (Pin7+Pin8 -Pin1: 1,4V/200mA). On mahdollista käyttää myös yhtä putki-/hehkupuoliskoa (Pin7 tai 8 -Pin1: 1,4V/100mA). Koska D-putkissa hehku toimii myös katodina, on datassa mainittu mihin pinniin hehkujännitteen plus ja miinusnavat kytketään. 1,4V hehkulla on putkissa miinus merkitty samaan pinniin kuin g3. Tällöin se DLL21 olisi pin1 1,4V kytkennässä. DLL21 datassa ei 2,8V hehkulla ole oikein selvää merkintää tai sitten en sitä huomannut. Terv. Åke


	IP kirjattu

Ruokki God Member Poissa Viestejä: 1781	Re: DLL21 ja hehku Vastaus #25 - 14.01.2020 klo 17:56:33	Tulosta viesti
	akenyh kirjoitti 14.01.2020 klo 17:24:13: Tässä pieni kertaus DLL21:n hehkukytkennästä. Putkessa on kaksi erillistä pentodi-toimintoa (L L), ja niille omat hehkut, jotka toimivat myös ko. osion katodina. Hehkut ovat kytketty sarjaan ja ääripää ovat pin 7 ja pin 8 sekä keskipiste pin1, johon on myös liitetty kummakin osion jarruhilat g3. Yhden osion hehkun käyttöjännite on 1,4V ja virta 100mA.Tuolla aiemmin Vastauksessa 9 on ote datalehdestä, josta selviää ne kolme eri tapaa, jolla hehku(t) voidaan kytkeä. Jos molemmat pentodi-osiot ovat käytössä, voidaan hehkut olla joko sarjakytkennässä (Pin7 -Pin8: 2,8V/100mA) tai rinnan (Pin7+Pin8 -Pin1: 1,4V/200mA). On mahdollista käyttää myös yhtä putki-/hehkupuoliskoa (Pin7 tai 8 -Pin1: 1,4V/100mA). Koska D-putkissa hehku toimii myös katodina, on datassa mainittu mihin pinniin hehkujännitteen plus ja miinusnavat kytketään. 1,4V hehkulla on putkissa miinus merkitty samaan pinniin kuin g3. Tällöin se DLL21 olisi pin1 1,4V kytkennässä. DLL21 datassa ei 2,8V hehkulla ole oikein selvää merkintää tai sitten en sitä huomannut. Terv. Åke Mysteeriksi jää miksi OH8UBJ sai mittauksissa 7 ja 8 välistä 8ohm, 1 ja 7 välistä 8ohm sekä 1 ja 8 välistä 8ohm. Tai sitten putki ei olekaan DLL21 !

	Ruokki
	IP kirjattu

akenyh God Member Poissa SRHS 257 Viestejä: 1155 Sijainti: Halikko (Salo)	Re: DLL21 ja hehku Vastaus #26 - 14.01.2020 klo 18:40:46	Tulosta viesti
	Ruokki kirjoitti 14.01.2020 klo 17:56:33: Mysteeriksi jää miksi OH8UBJ sai mittauksissa 7 ja 8 välistä 8ohm, 1 ja 7 välistä 8ohm sekä 1 ja 8 välistä 8ohm. Minulla on yksi DLL21 (Tungsram), jonka olen vuosia sitten ostanut Lylyn myymälästä. Testattua irtotavaraa. Mittasin nyt sen hehkujen vastukset kylmänä ja tulokset (noin) 1-7 =3,32R, 1-8 =4,40R ja 7-8 =7,62R. Lämpimänä vastukset ovat tietenkin suurempia.. Suhteet kuitenkin kuten pitää. terv. Åke Edit. Em. putken mitatut hekuvirrat eri pin-väleiltä 1 -7 = 110mA (1.4V) 1 -8 = 85mA (1.4V) 1 - 7+8) = 195mA (1.4V) 7 - 8 = 95mA (2.8V) ****
	« Viimeksi muokattu: 15.01.2020 klo 21:11:01 Kirjoittaja akenyh »

	IP kirjattu

OH3NWD God Member Poissa Viestejä: 632	Re: DLL21 ja hehku Vastaus #27 - 14.01.2020 klo 18:48:50	Tulosta viesti
	Kyllähän tuo OH8UBJ:n putki vähän sitten vaikuttaa siltä, että siinä on toisen pentodin hehkut palaneet poikki. Toinen sitten ehkä vielä toimii..


	IP kirjattu

OH8UBJ God Member Poissa Viestejä: 826	Re: DLL21 ja hehku Vastaus #28 - 14.01.2020 klo 19:28:49	Tulosta viesti
	Mutta kumpikaan hehku ei mittarin mukaan ole poikki, vaan sekä 1-7, että 1-8 on sama resistanssi. 7-8 väli on ditten tuplaresistanssi, kuten olettaa sopii. Sarjakytkennällä eli hehkujännite2,8V pinneihin 7 ja 8 syöttämällä ottaa 50mA.


	IP kirjattu

Ruokki God Member Poissa Viestejä: 1781	Re: DLL21 ja hehku Vastaus #29 - 14.01.2020 klo 20:08:41	Tulosta viesti
	OH8UBJ kirjoitti 14.01.2020 klo 19:28:49: Mutta kumpikaan hehku ei mittarin mukaan ole poikki, vaan sekä 1-7, että 1-8 on sama resistanssi. 7-8 väli on ditten tuplaresistanssi, kuten olettaa sopii. Sarjakytkennällä eli hehkujännite2,8V pinneihin 7 ja 8 syöttämällä ottaa 50mA. Vastauksessa #17 kerroit toisin!? Vai käsitinkö minä väärin?

	Ruokki
	IP kirjattu
