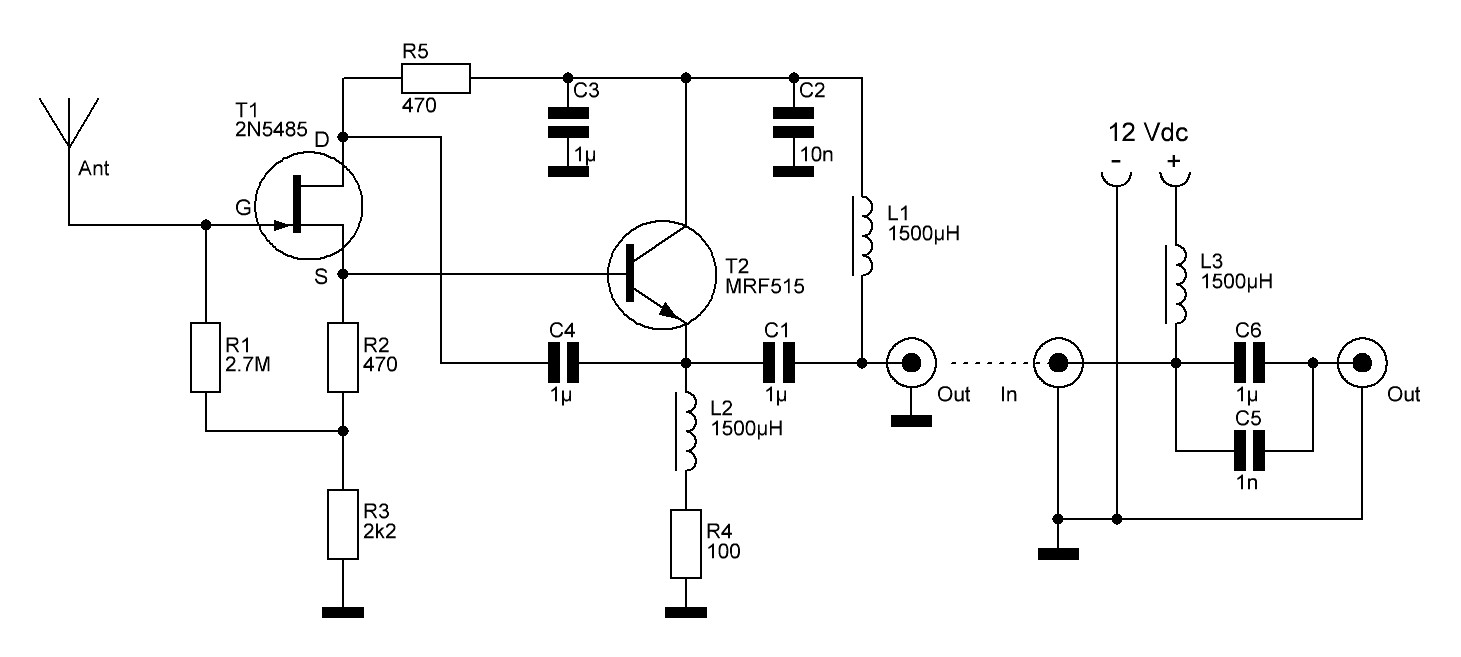

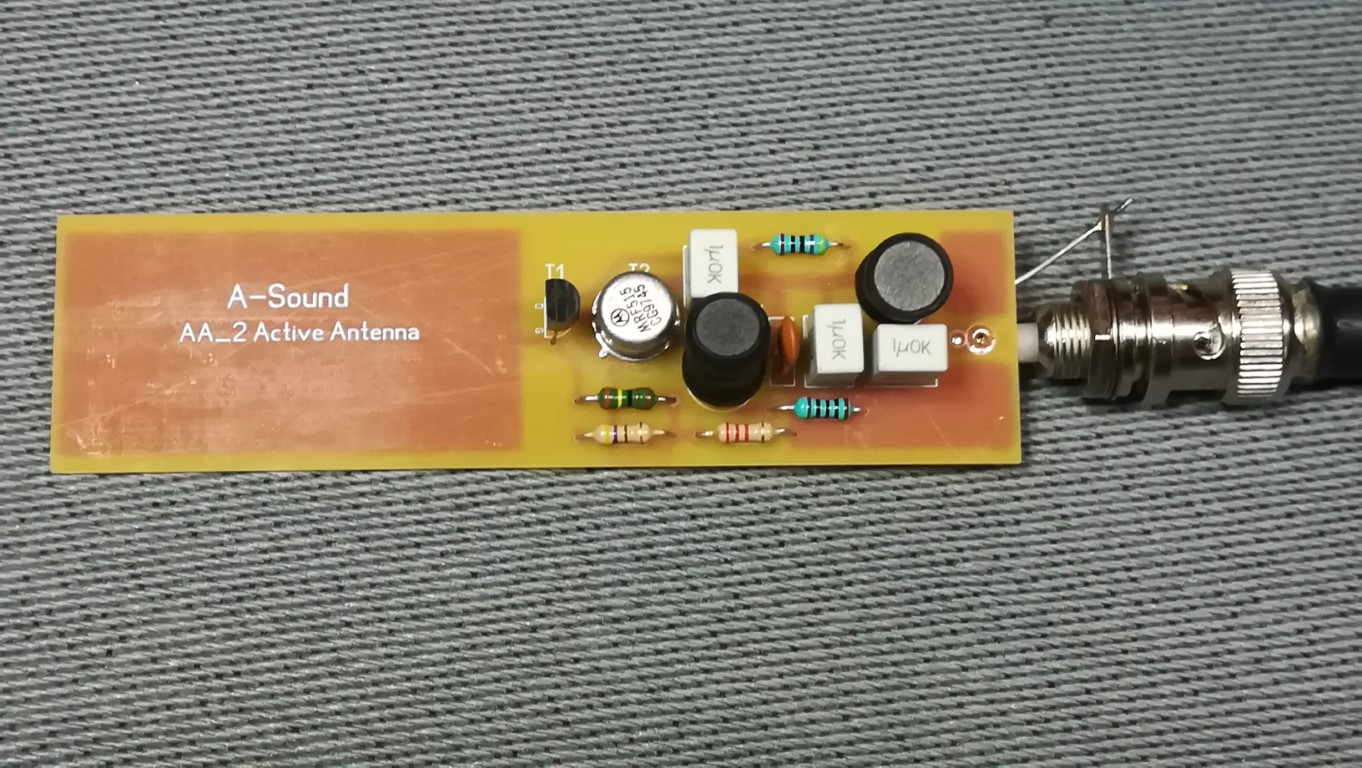

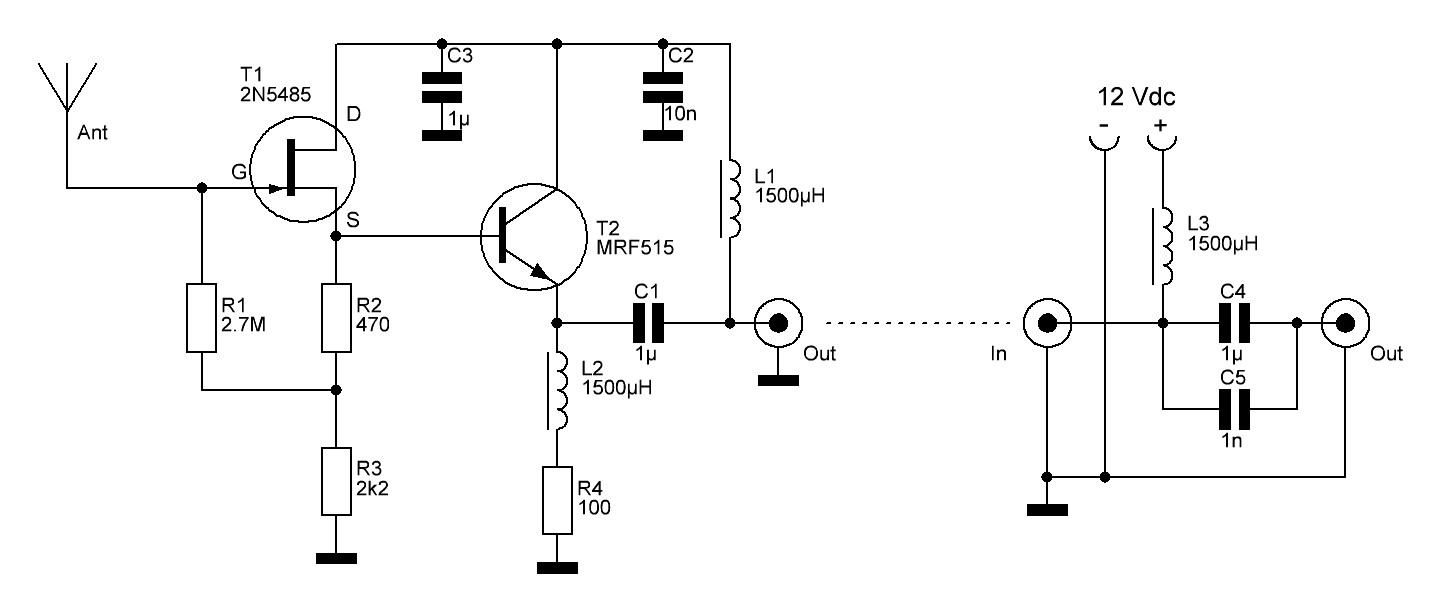

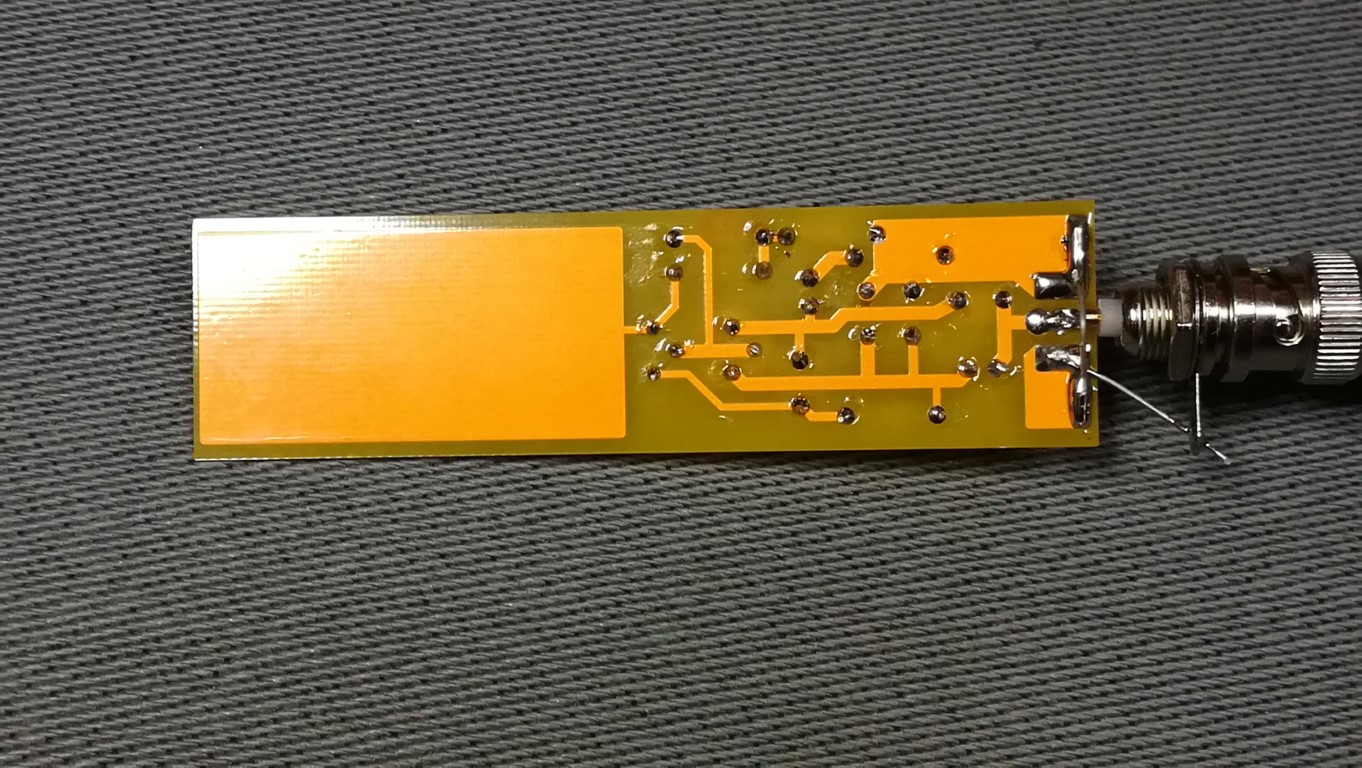

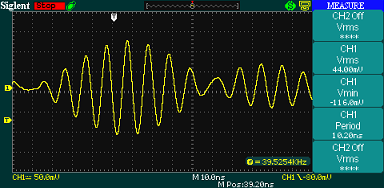

Päivitetty skema. Piirikortti on mitoitettu mahtumaan 32 mm muoviseen vesiputkeen.

Lähden huomenna klo 06.00 Rovaniemelle noin viikoksi. Palataan ensi viikolla asiaan. Eiköhän jotakin keksitä.

Olisin myöskin kovasti kiinnostunut valmiiksi kasatusta laitteesta

Minulle riittäisi kittiäkin pienempi kokonaisuus. Katselin noita trakkuja  Suomen myymälöistä ja näytti pahalta. Ebaysta löytyy. RF Parts:kin sanoo että on nos-tuote eikä niitä enää exportata. Harmittaa vain noiden ebay-tuotteiden postikulut kun ovat vähintään 3x tuotteen arvo. Eli tämän höpinän jälkeen minulle riittäisi 1kpl 515 ja 5485 jos niitä laatikon pohjalla olisi, tietenkin kohtuu korvausta vastaan.

https://www.uraltone.com/catalogsearch/result/?q=2n5485

EDIT: Aha, ehditty jo

https://alltransistors.com/crsearch.php?mat=Si&struct=NPN&pc=2.5&ucb=35&uce=25&u...

Jos jotain apua olisi.

H.

BC-141 on lähinnä General Purpose transistori, ei mikää suurtaajuustyyppi.
Yksi käypänen vaihtoehto on 2N5108. Yritin varmistaa, että kantakytkentä on sama, mutta jos joku päättää 2N5108:n hankkia, niin pyydän varmistamaan asian.

EDIT: Lisää vaihtoehtoja

- 2N5943

Näitä löytyy aika edullisesti: https://www.ebay.co.uk/sch/i.html?_from=R40&_trksid=m570.l1313&_nkw=2N5943&_saca...

Olen tuommoisenkin kytkennän joskus rakentanut LT Spiceen. Siinä pitää käyttää muuntajia katodiseuraajan molemmin puolin. Nostavalla muuntosuhteella ennen ja laskevalla muuntosuhteella jälkeen. Näin jännitevahvistus pysyy n. ykkösenä. Ei 7 MHz ole ihmeellinen taajuus. Käytettiinhän putkia tv-antennivahvistimissa aikana.

MRF515 ja 2N5108 ovat kannaltaan samoja eli nastasta myötäpäivään EBC näin minun mielestä. Trankkuja löytyy Ebaysta esim. 2N5943 löytyy 2€/kpl hintaan ja toimitus Trumpista piittaamatta China-ajalla, 2N5108 Saksasta 3€/kpl+7€ ja toimitus noin 1 vk. Nämä nopealla tsekkauksella.

Jos Arto olet aikeissa hankkia jonkin SDRplayn tuotteen niin mitoitappa tuo samalla 4.7 voltin bias-t jännitteelle niin jännitteensyötön saa suoraan sdr-vastaanottimen antenniliitännästä ilman mitään sivusyöttöjä?

Noin pienellä antennielementillä, ja täällä pohjolassa kaukana voimakkaista asemista, yliohjaus ei ole niin suuri murhe. MiniWhipillä en ole ikinä huomannut käytännön tilanteissa merkkejä yliohjauksesta.

Mitä haluat kuunnella? Tämäntyyppiset antennit toimivat parhaiten keskiaalloilla ja siitä alaspäin, lyhytaalloilla alkupäässä toiminta on vielä kohtalaista, mutta taajuuden kasvaessa suorituskyky huononee.

OH3NWD kirjoitti 24.01.2020 klo 09:31:21:

Muistelen joskus lukeneeni näistä kehitysversioista että joissain malleissa on pieni kuristin heti antennin ja fetin välissä juuri siksi että rajoittaisi korkeampien taajuuksien pääsyn vahvistimeen.

Urkki kirjoitti 24.01.2020 klo 11:24:40:


Ei taida pelkkä kuristin paljoa auttaa, koska impedanssitasot tässä kohtaa ovat erittäin korkeat. Pitäisi olla alipäästösuodin, mutta suotimessa on aina kapasitansseja maatasoon, ja se taas pilaisi antennin toiminnan.

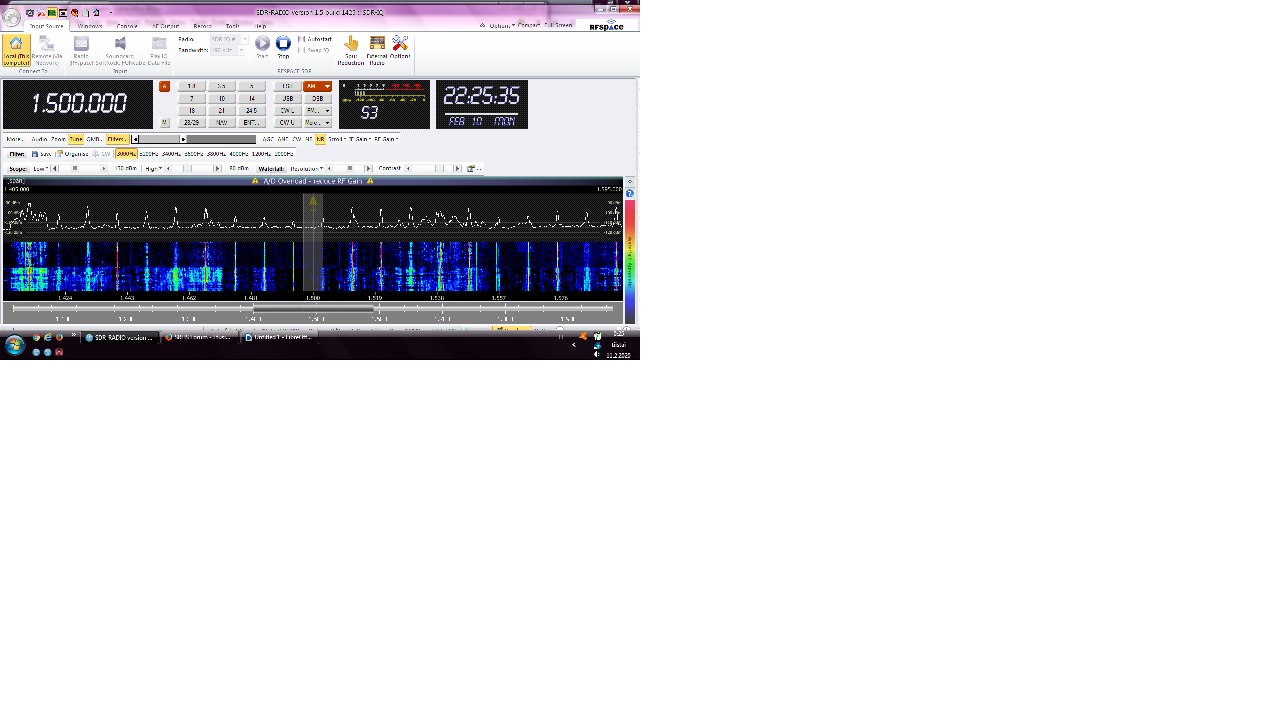

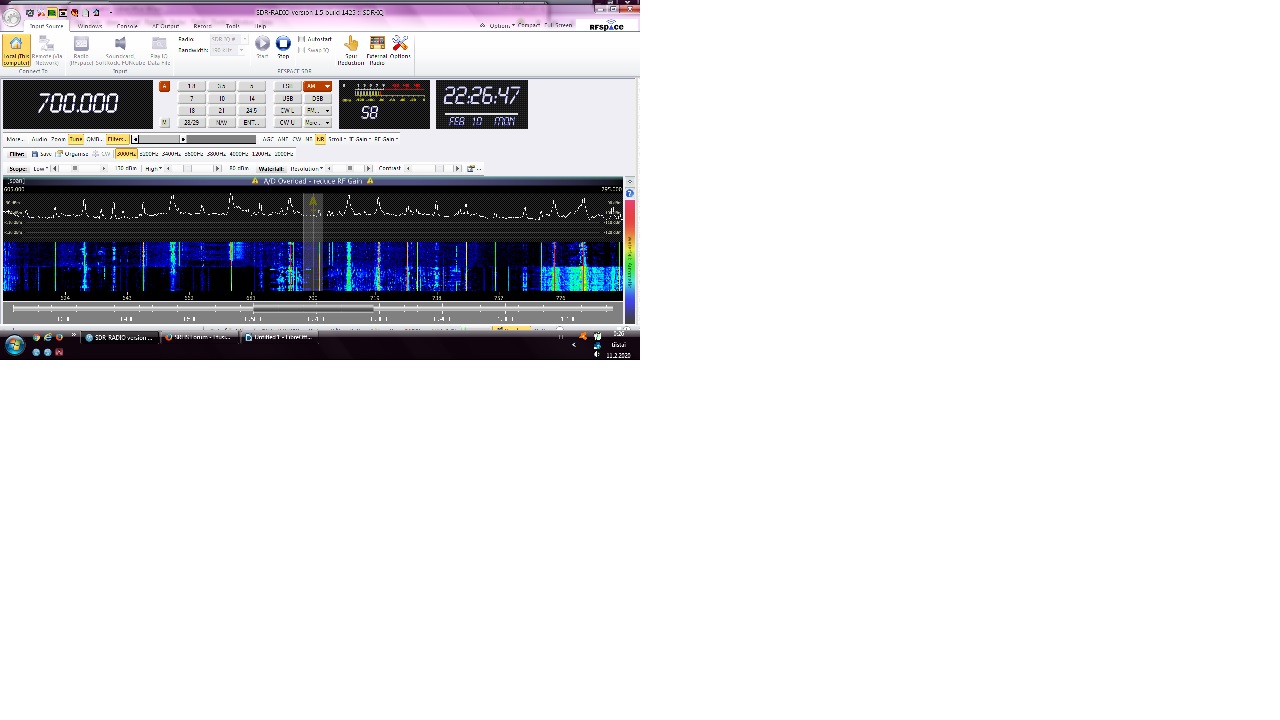

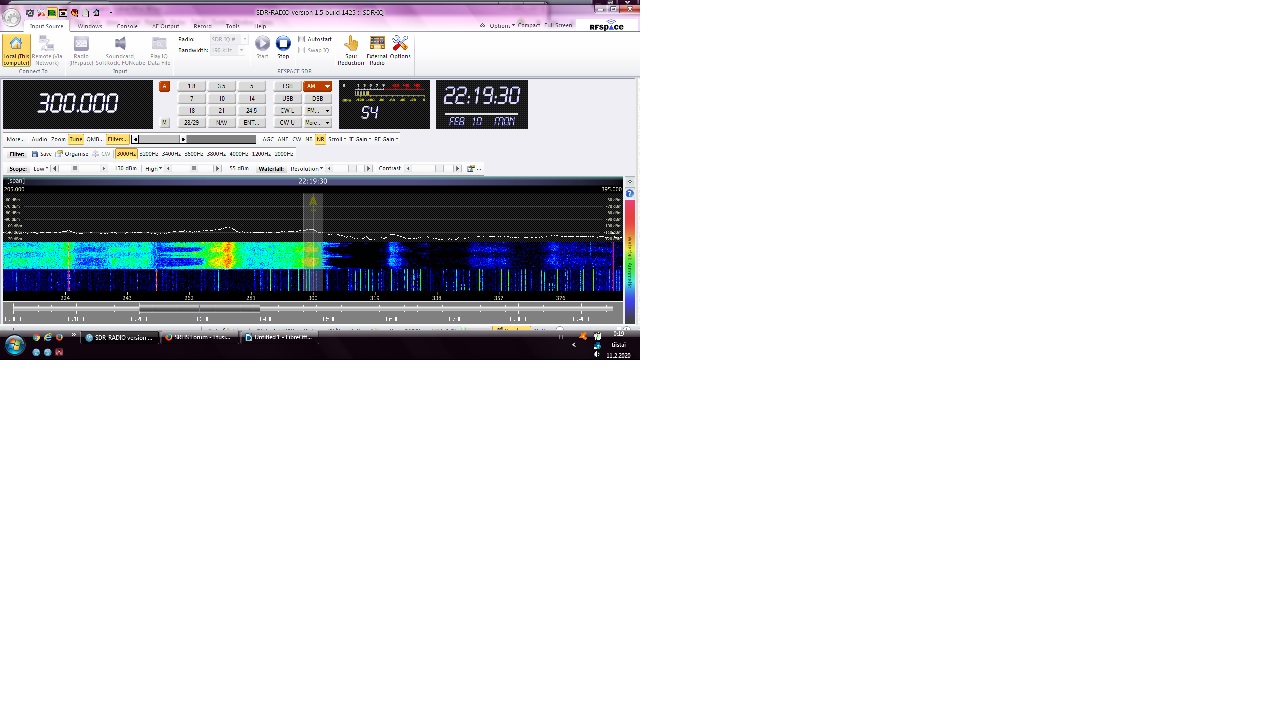

Miten tällä sitten kuuluu. Ensinnäkin yli 50 vuoden DX kokemuksella en odottanut mitään superantennia, olihan minulla aikaisempaa kokemusta home-made antennista, jossa käytetty 2N5109 /J310 trankkuja. Vastaanottimina tässä pikatestissä SDRIQ ja lievästi modattu Drake R8 ja vs. antennina oli 250 m suuntaamaton lanka joka etenee matkallaan kaikkiin ilmansuuntiin. Aktiiviantenni 12 metrin korkeudella. Niin ja sijaintina rajaseutu Lieksan korkeudella. Vaikka antenni on tarkoitettu matalille taajuuksille kyllä se tuntuu toimivan tuonne ¨¨6MHz saakka ja ylikin. Jos asema kuuluu hyvin, ei aktiivista tuleva lisäkohina häiritse. Näyttäis että pitäisi pitää pre-selektori kiinni järjestelmässä, jotta saisi tuon lanka-antennin sovitettua sdr:ään. Drakessa lanka pelaa huomattavasti paremmin. MW alueella SDR:n RF Gain -10 db jotta ääni pysyy dynaamisena.  NDB alueella en saanut antennia toimimaan kummassakaan vastaanottimessa johtuen esittäin rajusta kohina alueesta joka alkaa alhaalta ja loppuu noin 600 kHz paikkeilla.Langalla kohinaa ei ole. Ylemmät osat näytöstä (spektristä) ovat siis aktiiviantennin. alempi osa lanka-antenni. Jos ei ole tilaa vetää pitkähköä lankaa kyllä aktiiviantennilla voi peruskuunnella edellyttäen ympäristöltä matalahäiriöisyyttä. Mielestäni nämä aktiiviantennit ovat erittäin herkkiä sijoituksestaan ja ympäristöstään. Ja luultavasti putkiradiolla kunneltaessa nämä palaavat ehkä vielä paremmin. Siitä ei ole kokemusta vain mutu tuntuma. Tuo vanha Drake R8 ainakin tykkää antennista paremmin kuin SDRIQ vaikka ei putkilaite olekaan. Ps. Kolme tuntia aiemmin laajoja kohina-alueita pitkin MW -bandia nimenomaan aktiiviantennilla, ei siis yhtenäistä häiriötä vaan”aluekohinaa”siellä täällä. Nuo kohina-alueet tulevat siis todennäköisimmin minun asuinympäristöstä kuin antennista. Toiseen viestiin vielä pari kuvaa

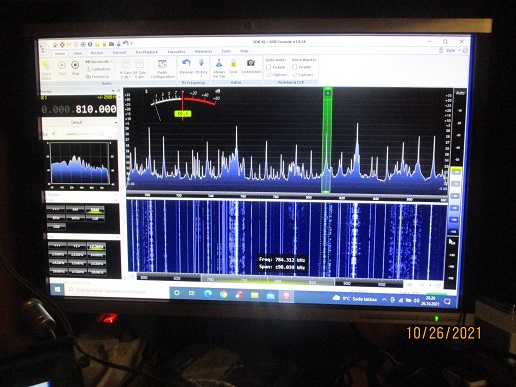

Palataan vielä tähän antenniasiaan. Kuten aiemmin totesin on antennin toiminta huomattavan kriittinen sijaintipaikasta. Otin siis antennin 10 metrin kuitumaston päähän ja aloin etsiä tontilta hyvää kohtaa. Löytyihän se. Nyt antenni sijaitsee noin 40 metrin päässä radiosta ja sähkölaitteista. Kohinat on poissa koko HF-alueelta ja signaalia pukkaa kuten pitää. Liitteen kuvassa Radio Skopje tulee erinomaisesti ja illemmalla tilalle vaihtuu sitten Radio Skotlanti. Todennäköisesti tulevat vuorottelemaan. Kyllä tämä nyt saa jäädä tuon tikun nokkaan yleisantennina.
