Erittäin kuuma aihe (Enemmän kuin 25 vastausta) salora 3001 lamput (Luettu 11214 kertaa)
Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
salora 3001 lamput
05.01.2020 klo 00:39:14
Tulosta viesti
Tuli hankittua tuommoinen laite. Konkkia vaidettu ja huonoja juotoksia korjattu (käsittämätön määrä). Nyt toimii mutta radion kanssa on vielä hommia. Katselin, että poweri osassa on vastus käynyt niin kuumana, että piirilevykin on mustunut. Vastus on mittarivalon sarjavastus 330 ohm. Kävi ilmi, että kytkennät lampuille ovat erilaiset, kuin mukana olleessa kytkiksessä. Onko näitä ollut eri versioita ja joku vaihtanut väärän lampun vain mittarille ? Nyt vastukseen jää 0,86W. Saako tuon mittarin jollain kikkaviitosella irti vai pitääkö purkaa koko etuosa? Tuntuu hassulta, kun stereovalot tulee niin nätisti vetämällä.


Sivun alkuun

IP kirjattu

Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
Re: salora 3001 lamput
Vastaus #1 - 05.01.2020 klo 00:42:09
Tulosta viesti

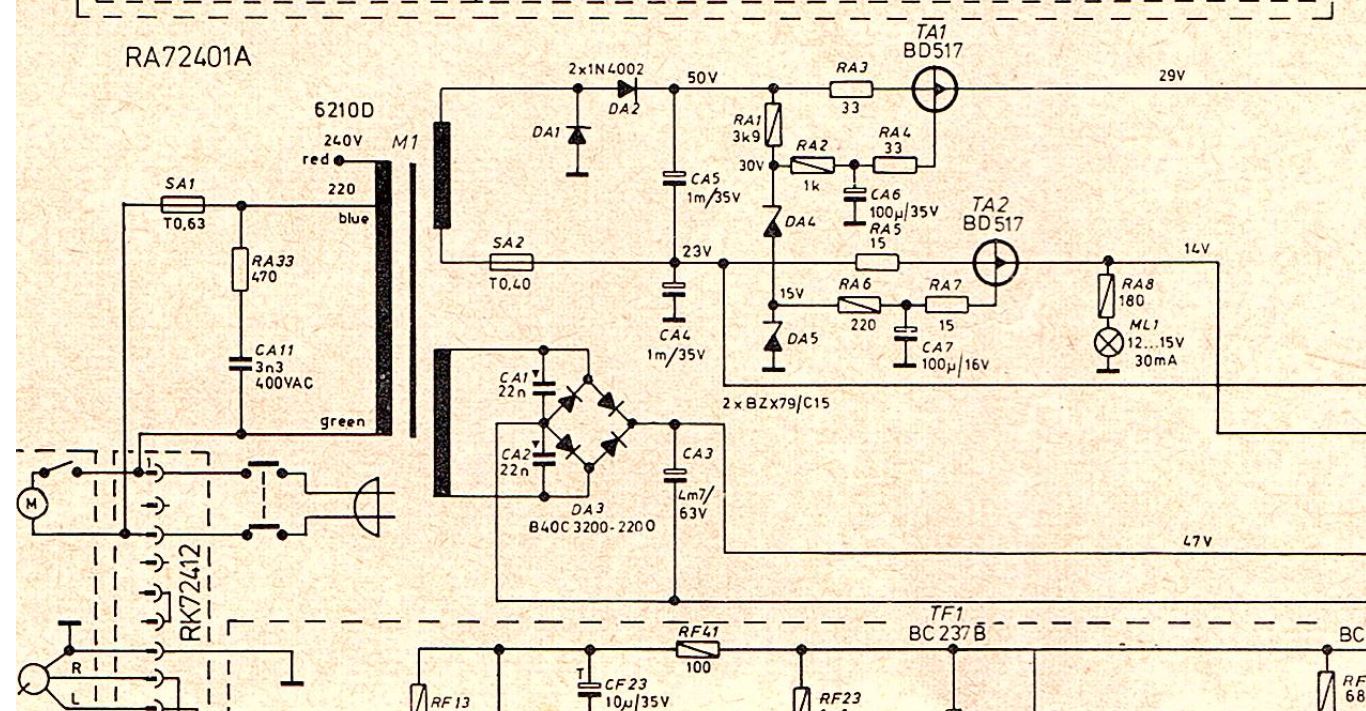

kytkis


Sivun alkuun

IP kirjattu

Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
Re: salora 3001 lamput
Vastaus #2 - 05.01.2020 klo 00:42:29
Tulosta viesti
laite


Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: salora 3001 lamput
Vastaus #3 - 05.01.2020 klo 01:29:36
Tulosta viesti
Onko tuo syöttöjännite kaavion mukainen 14V?

Mittarissa oleva sisäinen lamppu tulee pitimineen vetämällä ulos,
olisiko mittarissa 12V/80mA lamppu, 12V/30mA sijasta?

Markku  Pyöritä silmiä
« Viimeksi muokattu: 05.01.2020 klo 03:15:39 Kirjoittaja Maja »
Sivun alkuun

IP kirjattu

Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
Re: salora 3001 lamput
Vastaus #4 - 06.01.2020 klo 19:34:16
Tulosta viesti

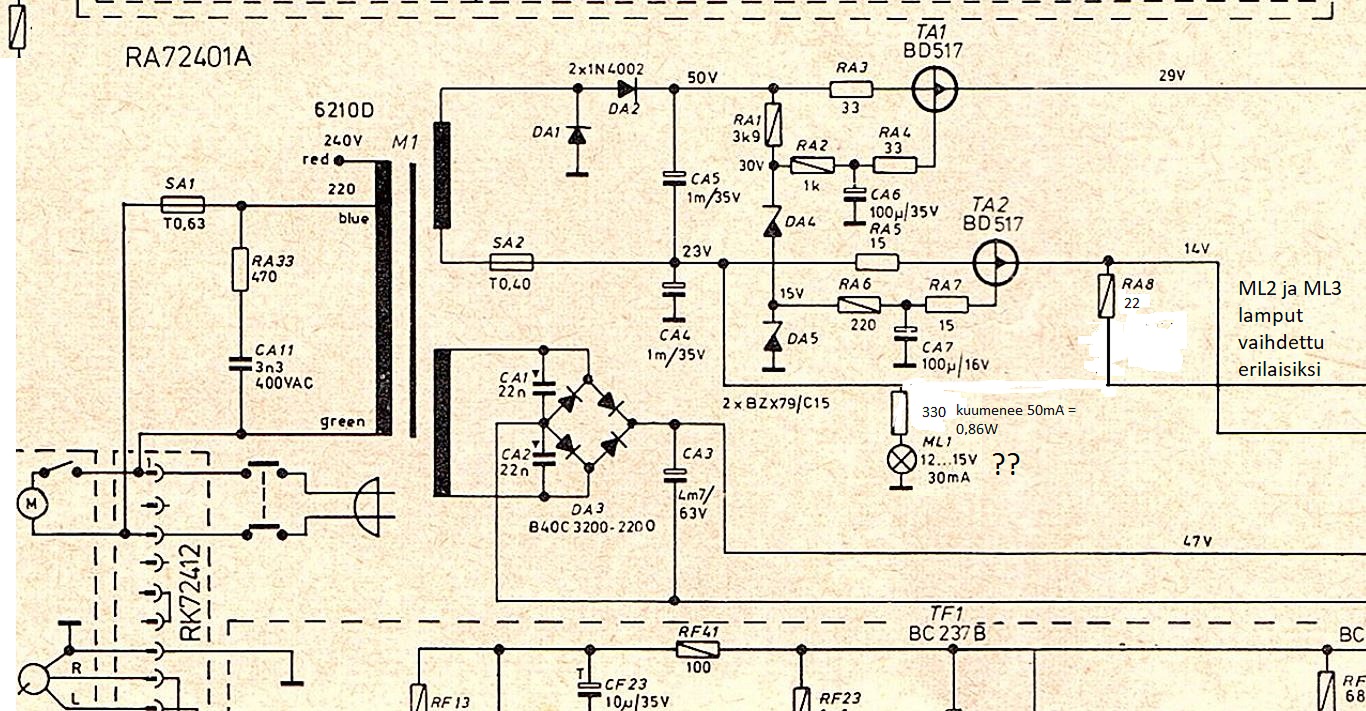

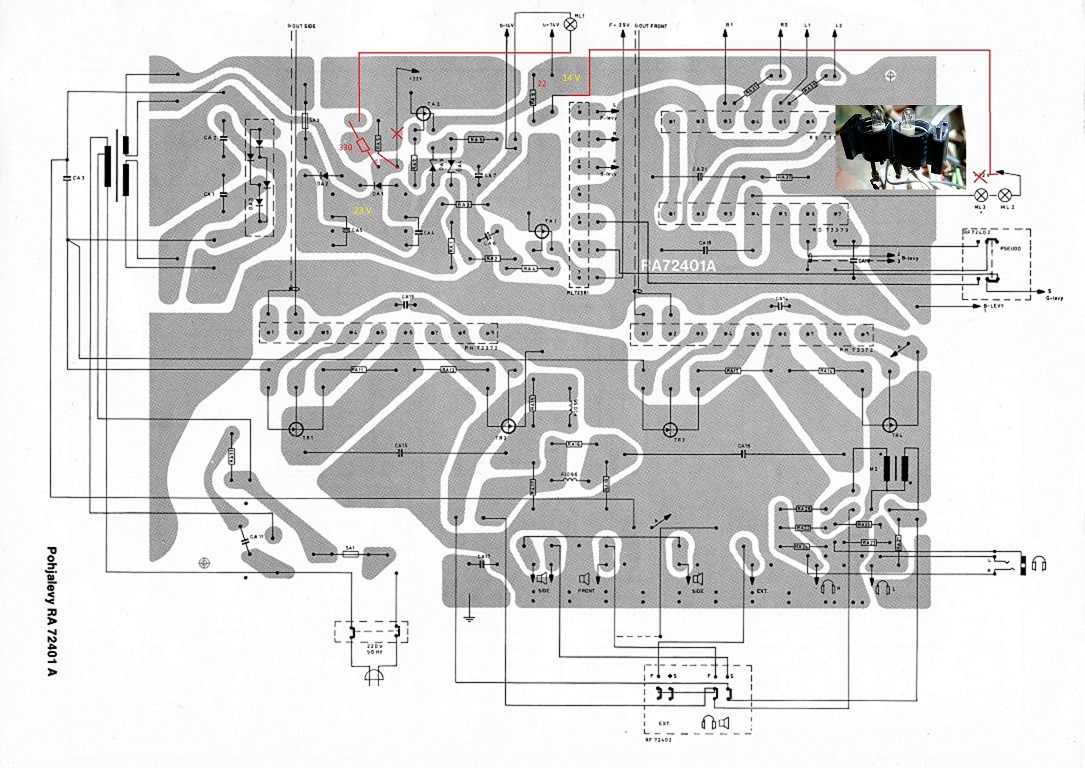

Lamppujen jännitteet on vaihdettu ristiin ja Nykyiseen ML1 kytkentään lisätty tuo 330 ohm sarjavastus 23 voltista ja vanha ML1:sen etuvastus vaidettu 22 ohm ja siihen kytketty stereovalo.


Sivun alkuun

IP kirjattu

tsbmw
YaBB Newbies
*
Poissa



Viestejä: 18
Sijainti: Helsinki
Re: salora 3001 lamput
Vastaus #5 - 15.05.2020 klo 17:40:00
Tulosta viesti
Lamppu ei palanut.
Levyssoitin pyörii, ei suostu lopettamaan edestakaisin aloitusta tai sammumaan mistään nappulasta.
Radio ei kuulu tai mitään kaiuttimista millään asennolla - levysoittimestakaan - mistään edes surinaa.

Vaidoin sulakkeen - sen ylemmän, ei apua - se kärähti heti 630 mA. Oli vain 2A sulake ja sen kun laitoin niin lamppu paloi ja -

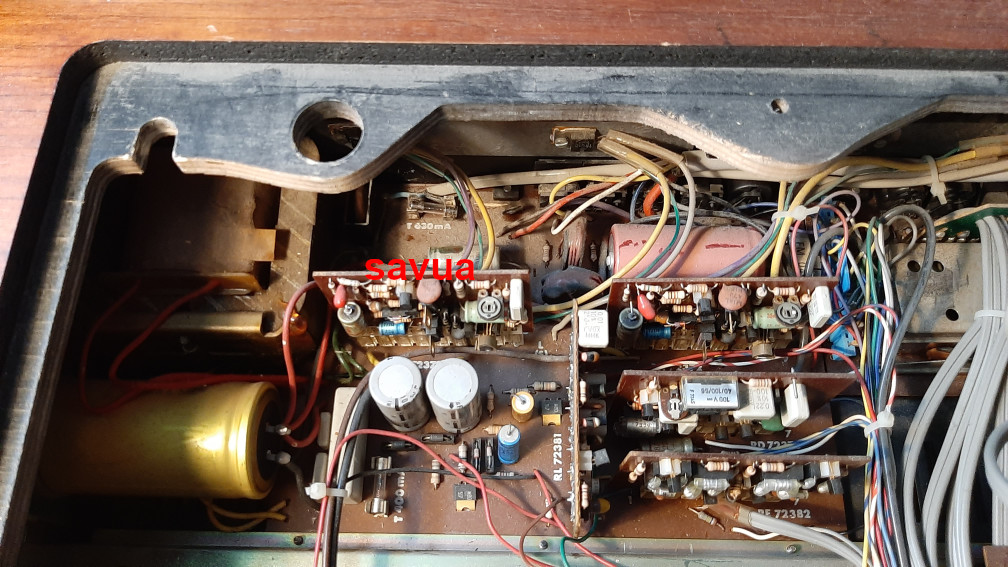

- savua nousi kohdasta noin teksti - tarkempaa ei selvinnyt kun oli levysoittimen alla.
Osista en keksi missä vika...

Miten jatkan?


Sivun alkuun

IP kirjattu

Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
Re: salora 3001 lamput
Vastaus #6 - 16.05.2020 klo 00:30:28
Tulosta viesti
Tuo on sivukanavien pääteaste. Sillä ei ole mitään tekemistä levysoittimen kanssa. Jos sieltä sait savut niin veikkaisin päätetrankkujen olevan rikki. Tuo 630 mA  on ensiöpuolen sulake. Tämä kertoo ainoastaan sen että virtaa menee järjettömästi jos kerran vaihdoit siihen jo rajusti ylimitoitetun sulakkeen. Mittaa trankut ja tsekkää jännitteet ja powerin elkot vaihtoon  jne...

Sivun alkuun

IP kirjattu

Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
Re: salora 3001 lamput
Vastaus #7 - 16.05.2020 klo 03:57:38
Tulosta viesti

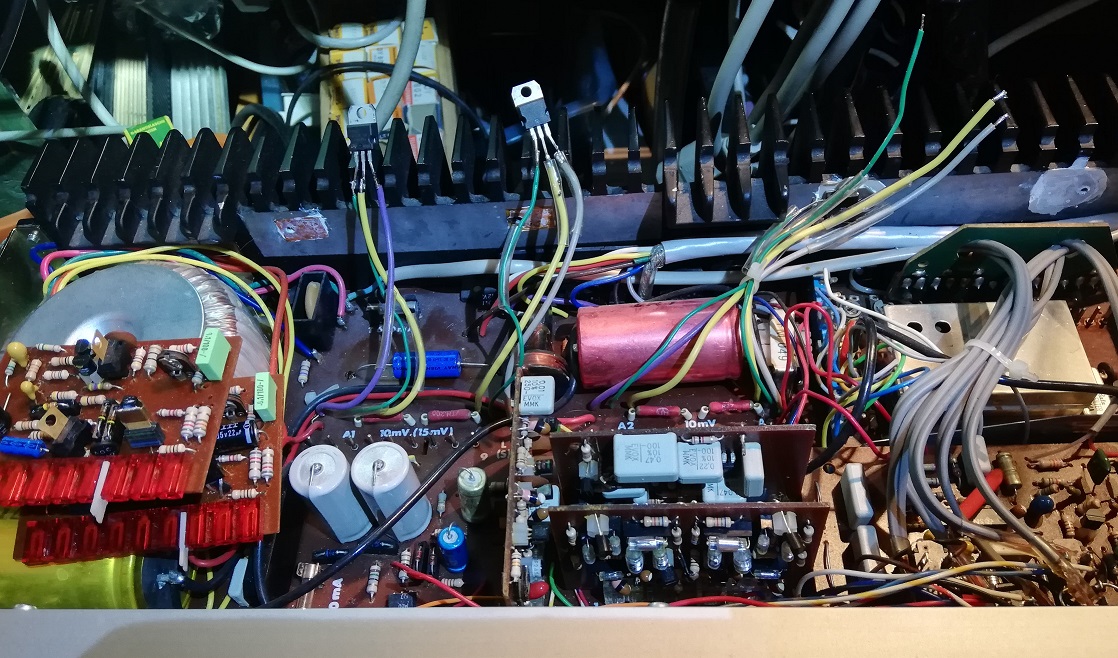

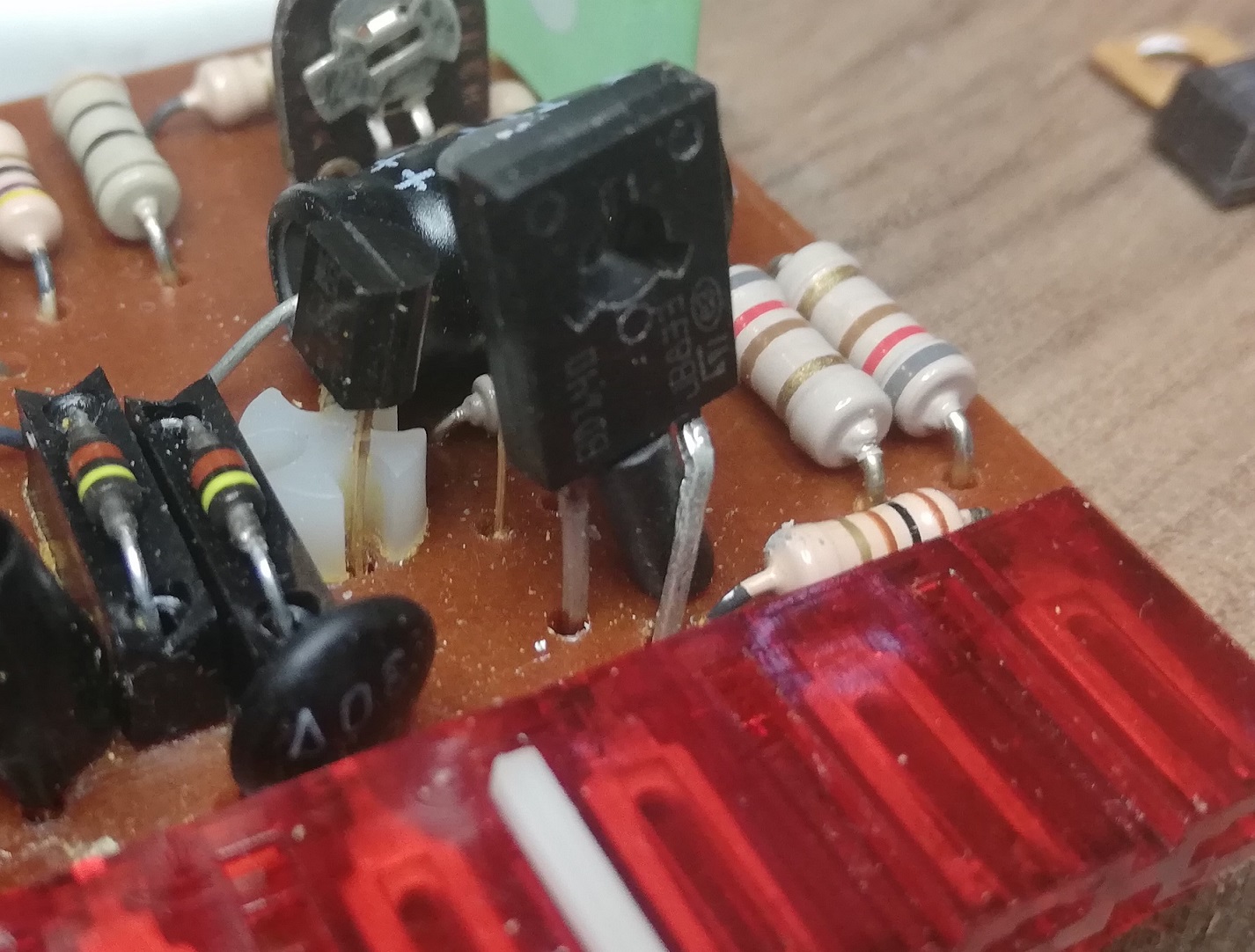

Mulla tässä vastaava 3000 ilman levysoitinta. Päätetrankkujen vaihto meneillään (juuri tänä yönä). Useinmiten menee myös ohjaintrankut noilta satelliittikorteilta. alkuperäisiä ei löydy ja huomaa vastaavien eri jalkajärjestys. Savun aihetta mietin ja tulee mieleen noi vastukset trankkujen välissä. Mittaa nekin. Nää on tosi herkkiä vehkeitä varsinkin teeseitse miehille pikku oikari kaiutinlinjassa ja menee pussillinen tavaraa. Mä asun vantaalla ja voidaan kommunikoida asiasta.


Sivun alkuun

IP kirjattu

Jukka Turunen
Full Member
***
Poissa



Viestejä: 217
Re: salora 3001 lamput
Vastaus #8 - 16.05.2020 klo 03:58:33
Tulosta viesti

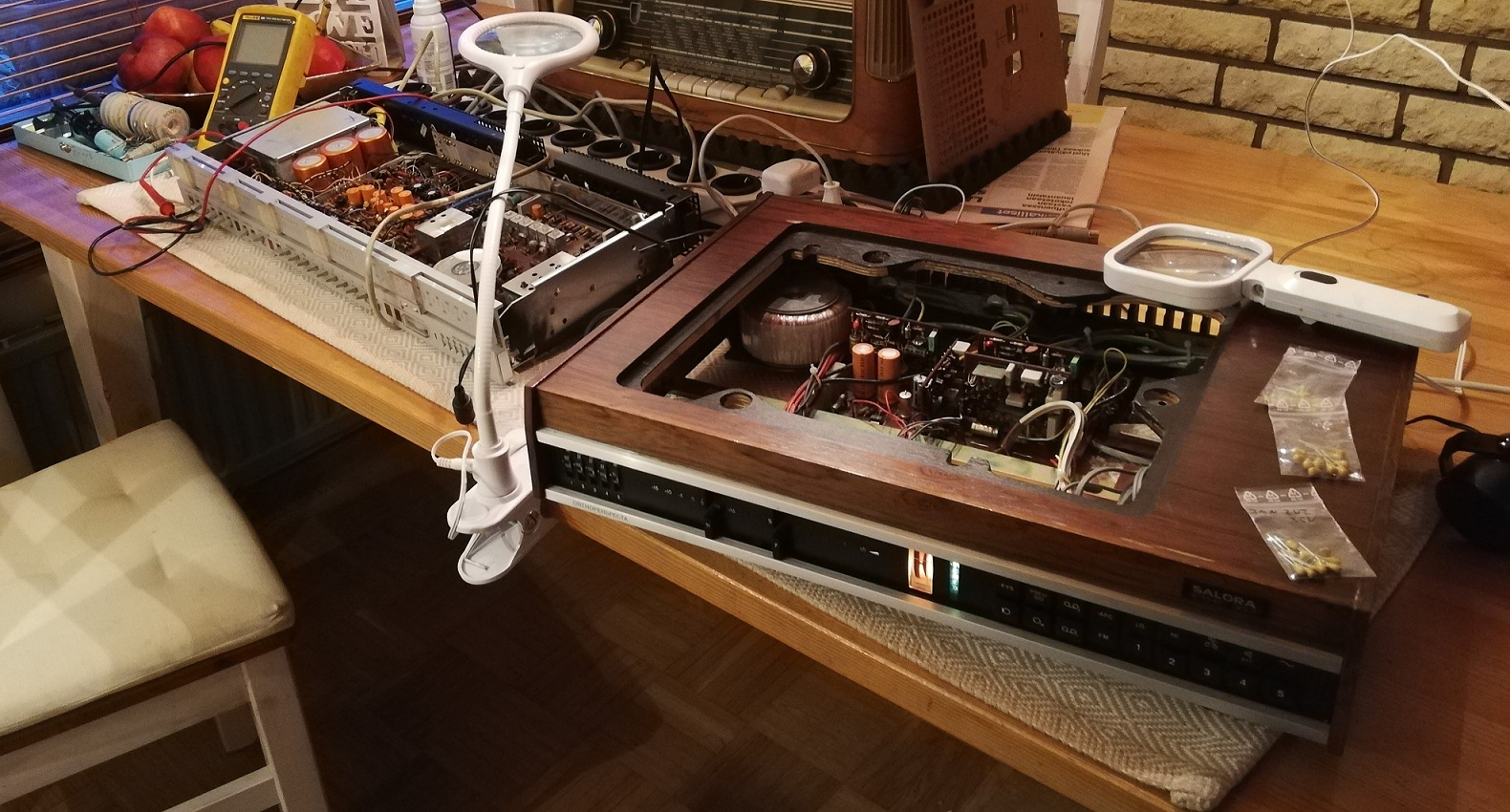

Ja näin


Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 808
Sijainti: Skutskär
Re: salora 3001 lamput
Vastaus #9 - 14.12.2022 klo 19:40:47
Tulosta viesti
Laitetaans tähän ketjuun jatkoa.

Löysin kirpparilta eilen 3001 orthon. Maksoi vähän, eikä ollut saanut ansaitsemaansa huomiota.

Mukaan tuli 1 valkoinen keskiäänikautin. Satelliiti ovat kateissa, mutta ne voi korvata kyllä muillakin kaiuttimilla.

Laitoin laitteen tulille ja tadaa ! Hyvä soundi, radion asemat löytyvät hyvin, mittari ja kaiki napit pelaavat, mutta  pari vikaa.

Mittarivalo ja stereovalo pimeänä.

DUAL 1225 soi myös hyvin, mutta käynnistys / sammutusmekanismi ei toimi, kuten sen pitäisi ja levysoittimen pitkä keskitappi ( joka mahdollistaa monen levyn sarjasoiton on kadonnut.) jos sellainen on jollain, niin kiinnostaa.

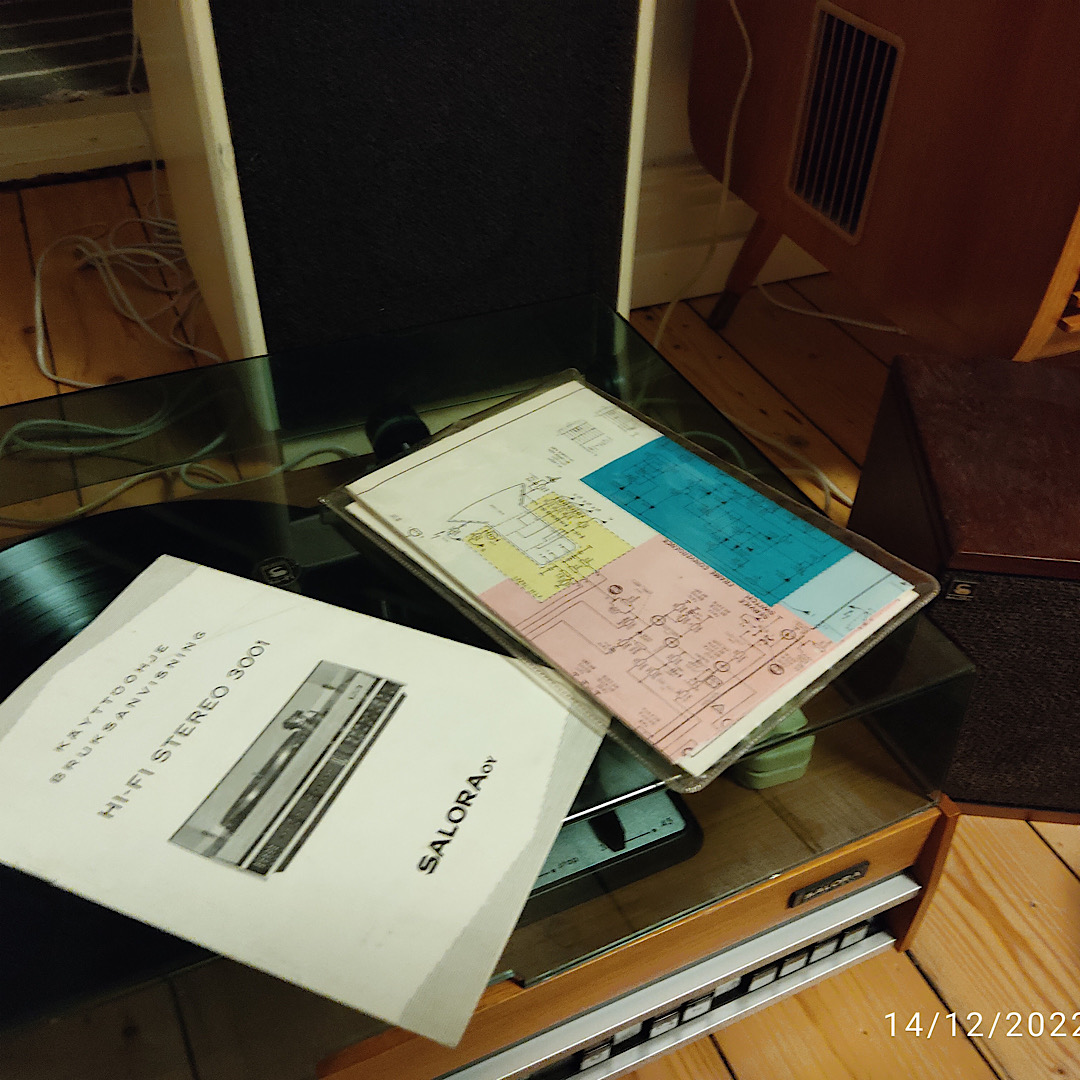

Hauska yksityiskohta .alkuperäinen manuaali ja scema olivat orkkistaskussa. Mukana oli myös Salora Väri TV manuaali.  Hymiö jostain 75 vuodelta olivat.

Pitääpä laita avata, ja tutkia levari, ja ne valot.
Taitaa olla 12 V poltiimot tuossa.

Sivun alkuun

IP kirjattu

oh1feb
Senior Member
****
Poissa



Viestejä: 487
Sijainti: Raisio
Re: salora 3001 lamput
Vastaus #10 - 14.12.2022 klo 20:34:48
Tulosta viesti
Mulla on ollut tuo sama 3001 jokapäiväisessä käytössä nyt muutaman vuoden ja toiminut hyvin kun ensin sain pari juttua hoidettua. Nuo kaiutinliittimet on mielestäni varsin heikkoa rakennetta sisältä. Materiaali on ohutta ja katkeaa helposti. Käytännössä alkaa ajoittain pätkimään ja saattaisi ehkä polttaa nuo päätteetkin? Purin ja rakensin ne liittimet uudelleen kun alkuperäisiä ei näyttänyt löytyvän enää mistään. Parempi olisi ollut korvata ne liittimet jollain muulla kokonaan.
Tuossa Dualissa kannattaisi katsella josko se pieni noin 5mm paksu muovinappula on sieltä hävinnyt. Se nimittäin häviää sieltä ihan tomuksi jälkiä jättämättä elikä jos et tiedä missä sen pitää olla, niin vaikea on arvata Täällä sivustollakin oli kerran ohjeet tuon korvaamiseksi. Siinä tuo osa tehtiin koaksiaalikaapelin sisäeristeestä ja tuntuu minullakin toimivan  Myös Saksan ebay´ssa on ollut noita saatavana.Nuo oireet vaan sopisivat .

Sivun alkuun

IP kirjattu

jouko
God Member
*****
Poissa


SRHS

Viestejä: 808
Sijainti: Skutskär
Re: salora 3001 lamput
Vastaus #11 - 14.12.2022 klo 21:54:33
Tulosta viesti
Thx !

Otan viikonloppuna työn alle. Sittenpä selviää levarin vika.
Se jää ikäänkuin start asentoon, eikä sitten kuitenkaan vie  neulaa oikeaan paikkaan. Eikä suostu itsestään palaamaan  start vivusta.

Sivun alkuun

IP kirjattu

oh1feb
Senior Member
****
Poissa



Viestejä: 487
Sijainti: Raisio
Re: salora 3001 lamput
Vastaus #12 - 15.12.2022 klo 05:15:55
Tulosta viesti
Nyt on vuosia kun noita laittelin, mutta ainakin kolmessa on mulla ollut juuri tuo samainen muovinippeli syyllinen tuon tapaisiin ongelmiin. Kannattaisi ehkä yrittää vaikka haulla löytää tuo korjausohje. Oli muistaakseni hyvin tehty

Sivun alkuun

IP kirjattu

Upi
Full Member
***
Poissa



Viestejä: 223
Sijainti: Lieksa
Re: salora 3001 lamput
Vastaus #13 - 15.12.2022 klo 07:42:05
Tulosta viesti
Murenevan / katoavan muovinipukan nimi steuerpimpel, googlaa se niin löytyy paljon tietoa.

Linkki korjausohjeeseen
https://www.steuerpimpel.com/


Sivun alkuun

IP kirjattu

oh1feb
Senior Member
****
Poissa



Viestejä: 487
Sijainti: Raisio
Re: salora 3001 lamput
Vastaus #14 - 15.12.2022 klo 09:42:35
Tulosta viesti
Tuosta juuri on kyse. Siinä tämän foorumin ohjeessa oli vaan tämän vastineen teko-ohje (eikä ole vaikea toteuttaa)
