Lähti minulla tämä ajatus vähän rönsyilemään. Löysin venäläisen toroidin tyypiltään M2000HM, siihen saisi helposti parikymmentä millihenriä, josta taas tuli mieleen SAQ:n joululähetys. Ei liene mitään syytä, miksei tällainen tavallinen hilailmaisin toimisi 17.2 kHz taajuudella, jos virityspiirin ja takaisinkytkennän arvot kokeilee sopiviksi?

Tuossa venäläisessä ferriitissä tuntuu olevan potkua, ilmeisestikin on matalille taajuuksille tarkoitettu. 55 kierrosta laitoin ja sain 5 mH, pitäisi vaan jaksaa 200 kierrosta kieputtaa, niin siinähän se sitten olisi, ohuella langalla mahtuu kyllä. Jonkunmoinen sukkula kait pitäisi pahvista sitten tehdä, mihin ensin saisi langan kierrettyä.

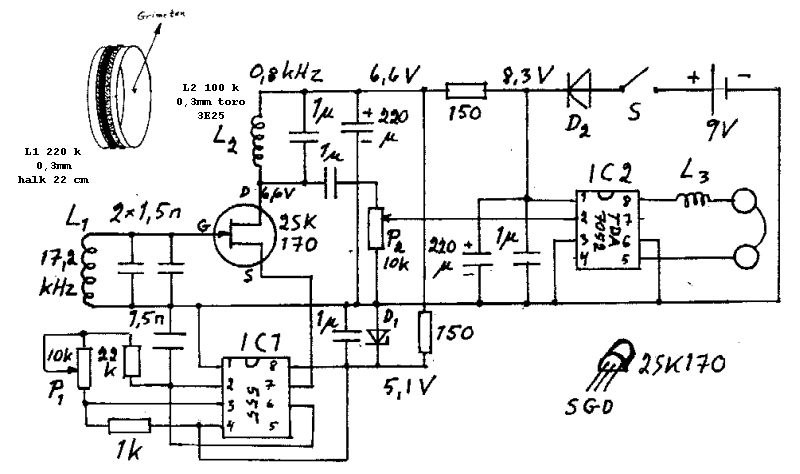

Audionen-lehdessä 2008 oli tällainen projekti Grimeton vastaanottimesta. Oli myös ostettavissa rakennussarjana, mutta en tiedä onko enää.

LGL

Kiitoksia, siitähän saa sitten hyvin jo ääntä ulos, muistelen, että vanha selektiivinen tasomittari olisi -70...-80 dbm luokkaa näyttänyt SAQ:lle. Täytyy ensin saada BBC 198 kHz kuuluviin ja siitä sitten lähteä menemään alaspäin. Se parikymmentä millihenriä varmaankin olisi sitten sopiva induktanssi, tulee sillä sadalla kierroksella aika helposti. Tuo kymmenesosa induktanssia olisi hyvä lähtökohta alkaa hakea takaisinkytkentäkelaa?

10H 500mA kuristin löytyy, se viimeistään tekee tästä taskuradiosta sen kengurutaskumallin..

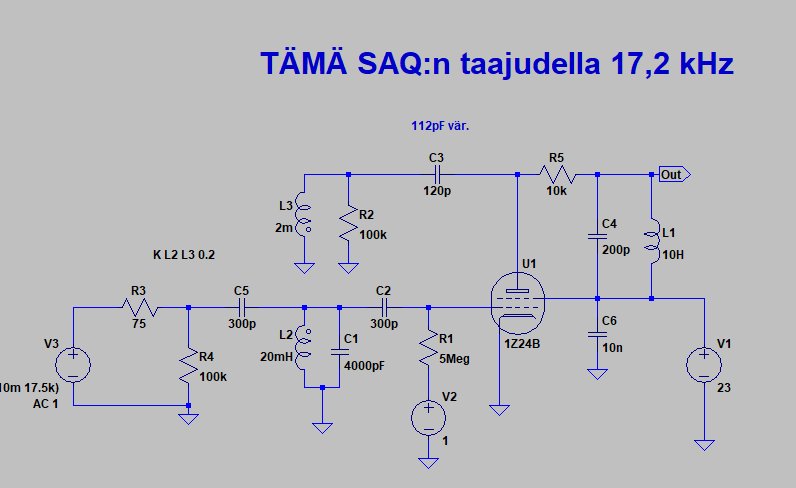

Pari juttua olisi. R5:n korvasin kuristimella, laitoin siihen pikkumuuntajan ensiön n. 5H. Sitten tuo takaisinkytkentäkonkka C3, pitäisikö sen olla isompi SAQ:n taajuudella, kun 100pF:n reaktanssi olisi jo n.90kohm.  En nimittäin saa kytkentää nyt värähtelemään. Kela on nyt 115 kierrosta/26mH ja takaisinkytkentäkelassa on n. 30 kierrosta. Virityskapasitanssia on yhteensä n. 4nF. Tämä sama kela toimi kyllä pienemmällä kapasitanssilla, eli käämit ovat oikeinpäin. R2:ta ei ole takaisinkytkentäkelan rinnalla, ja suojahilalla on jännitteen säätö.

Kyllähän tuo nyt vaikuttaisi toimivan. SAQ:n nurkilla olevat fsk-lähetteet saa kuulumaan. Kelaan tuli 60mH ja kapasitanssi on n. 1000...2000pF, jolla päästään suurinpiirtein 15...20kHz. Kelarunkona on neljä 'possunkärsä'-ferriittiä BN 73-202 teipattuna peräkkäin pötköksi. Kierroksia tuli n. 40. Takaisinkytkentäkelaan jäi vain pari-kolme kierrosta ja antennikelaan puoli kierrosta. Takaisinkytkentäkonkka on taajuudesta huolimatta vain 82pF. Jätin kuristimen kokonaan pois, ajattelin, että kuulokkeiden 1.1H induktanssi toiminee kuristimena.

Edit: Ja se venäläinen toroidi M1000HM tai M2000HM ei tunnu sopivan virityspiiriin. Induktanssia oli 100kHz taajuudella mitattuna 5mH, niin tuolla 500pF konkalla oltiin jossakin keskiaaltojen keskellä, eikä konkalla saanut taajuutta edes muutettua kovin paljon, siinä ilmeisesti tuli sitten joku ferriitin omaresonanssi?

Ja ei tuo nyt mitenkään kovin kapealta tunnu, jos korvakuulolta ajattelee liikennevastaanottimen 500Hz filtteriä, niin on tuo kyllä selkeästi leveämpi. Virityspiirin Q-arvo lienee sitten jotakin muuta kuin simulaatiossa?

Ainakin se 73-materiaalista tehty siankärsä on oikea valinta kelasydämeksi, sitä suositellaan virityspiireihin 1 kHz:sta ylöspäin aina 1 MHz asti. Samaa tavaraa olen käyttänyt antennivahvistimien laajakaistamuuntajiin, ja hyvin tuntuu pelaavan aina SAQ-taajuuksista tuonne lyhytaalloille.

Ja muillekin tiedoksi, Toroid Kingiltä saa näitäkin ferriittejä halvalla, 6$/10kpl, eikä lähetyskulutkaan ole kohtuuttomia, vaikka amerikoista tuleekin.

Otetaan yksi kappale 3.5mm stereoplugi ja tökätään se varustettuna muutaman kymmenen metrin pituisella pihalle ujutetulla langalla tietokoneen mikrofoniottoon. Sopivalla softalla SAQ kuuluu hienosti, eikä tarvitse käämiä mitään.
...Vaan taitaa tällainen puhe olla hyvinkin kerettiläistä tällä rakentelupalstalla

Venäläisten Omega(?) paikannusasemia tuli poikasena kuunneltua suoraan kidekuulokkeella antennista, tosin enpäs silloin tiennyt, mitä ne piipitykset olivat jollakin 15kHz taajuudella. Eipä kyllä enää kuuluisi..

Alphahan se venäläisten systeemi on...

http://toroids.info/BN-43-7051.php

Laitetaan nyt vielä linkki tällaiseen ison possun kärsään. Tilasin semmoisen, mutta nyt sattuneesta syystä taitaa toimitus hiukan viivästyä. Tässä on isommat reiät, tuohon 73-202:een oli työn ja tuskan takana saada 40 kierrosta ja takaisinkytkentä- ja antennikelat mahtumaan 0.3mm langalla. 70 kierrosta näytti laskuri 60mH:lle.

Tuli se uusi ferriitti, noihin sieraimiin mahtuu jo reilusti lankaa, ja "rautaa" on selkeästi enemmän per kierros, se hiukan kompensoi laimeampaa materiaalia. Pitää kohta testata, toimiiko se tähän tarkoitukseen.

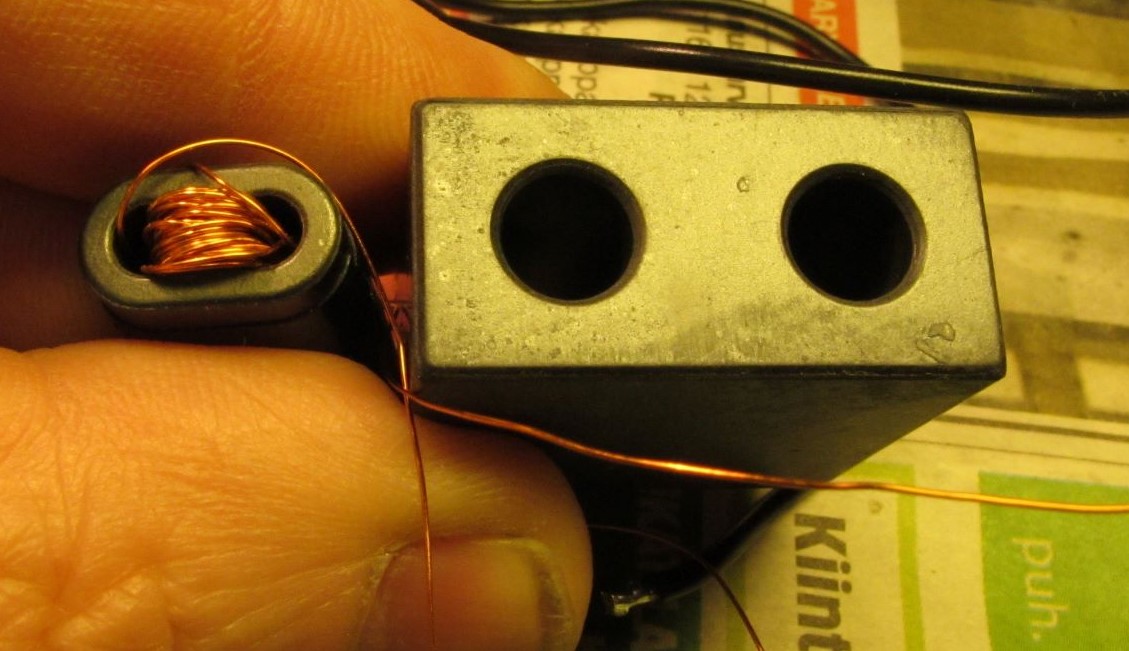

BN-43-7051 oikeanpuoleinen, BN-73-202 vasemmalla

Brittien Ebaysta, hifi1200 oli myyjä. Kahdeksan dollaria free shipping oli tuo. Parissa viikossa tuli lakosta huolimatta, reilu viikko taitaa Brittilästä olla normaalitilanteessa..

Suojahilajännitteen säätöön laitoin 200K 10-kierrospotikan, sillä oikeastaan huomasi, kuinka tarkka se värähtelyraja on ja kuinka hyvin kuuluu, kun sen oikein hyvän kohdan löytää. Voihan sitäkin vielä pehmentää sarjavastuksella.

Jollakin keskustelupalstalla oli joskus puhetta semmoisista vanhoista viisauksista 30-luvulta suoran koneen rakentajille, silloin suositeltiin loivaa putkea ja ilmaisimelle pienempää anodijännitettä. Tästä siinä varmaankin on ollut kysymys, että alkava rakentaja on sitten pienemmällä kokeilulla saanut takaisinkytkennän toimimaan kunnolla. Kun tästähän on ollut puhetta, että takaisinkytkennän ollessa optimikohdassa ei putken ominaisuudet sitten niin vaikuta?

Muistan kyllä, kun superregeneratiivisten ulavastaanottimien kanssa oli pieniä haasteita saada ne toimimaan, tämä onnistui aivan yrittämättä  Kämmensyrjällä saa asemaa viritettyä paremmin kuuluvaksi, ihan kohtuullisen luettavasti se tulee ja diskanttiakin on mukana...

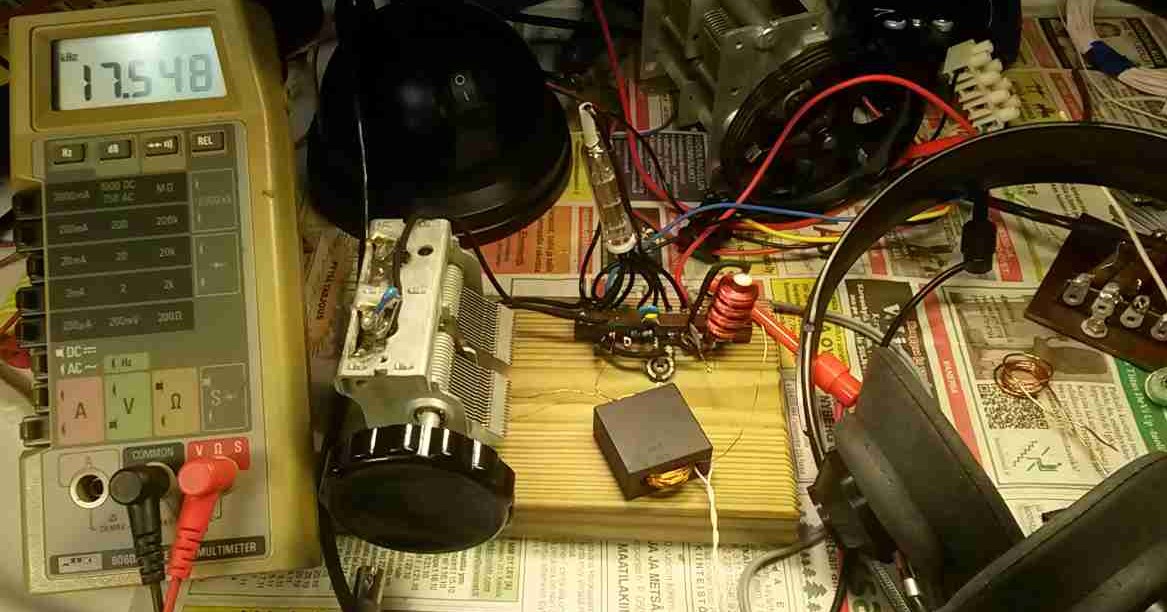

Laitetaan vielä kuvakin. Yleismittarin taajuusmittaus toimii hyvin taajuusnäyttönä, kun takaisinkytkentä värähtelee.
