tämmönen netissä

EM1, EM4, EM11, EM34, EM80, EM81

Kannattaa ehkä lisätä tuo venäläinen 6E5S/6G5G/6E5G. Sitä on hyvin saatavilla.

plamminen kirjoitti 05.11.2019 klo 08:14:33:


6E5S:ää varten kannattaa ostaa adapteri jolla sen saa EM34:n kantaan.

https://www.ebay.com/itm/1pcs-6E5C-To-EM34-Vacuum-Tube-Amplifier-Convert-Socket-...

Makuasioistahan kuuluu yleisesti kiistellä, mutta Belton on ainoa oikea kanta, jos haluaa hyvän.

Jussi

Minulla on vastaava dokumentti pdf-muodossa, n. 1 Mb kokoinen. Jos joku haluaa, voi pistää sähköpostissa, kunhan YV:nä saa osoitteen. Harmi kun täällä ei ole tiedostoaluetta... Naamakirjan ryhmän "RADIOHISTORIA" files-osiosta löytyy myös: https://lookaside.fbsbx.com/file/Magic_eyes.pdf?token=AWw-CB_I23Xq6zQzNbQQnY_bdg...

Löytyy myös tuolta:

http://putkiradiomuseo.fi/historia/Magic_eyes.pdf

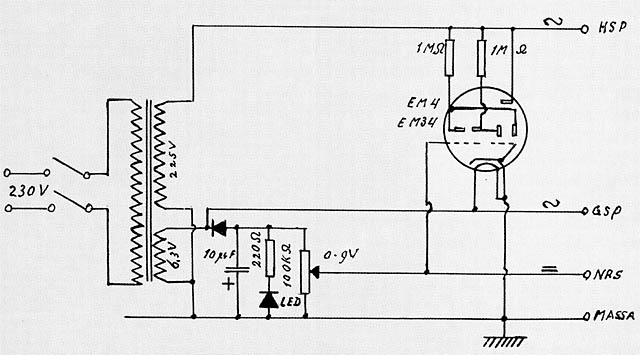

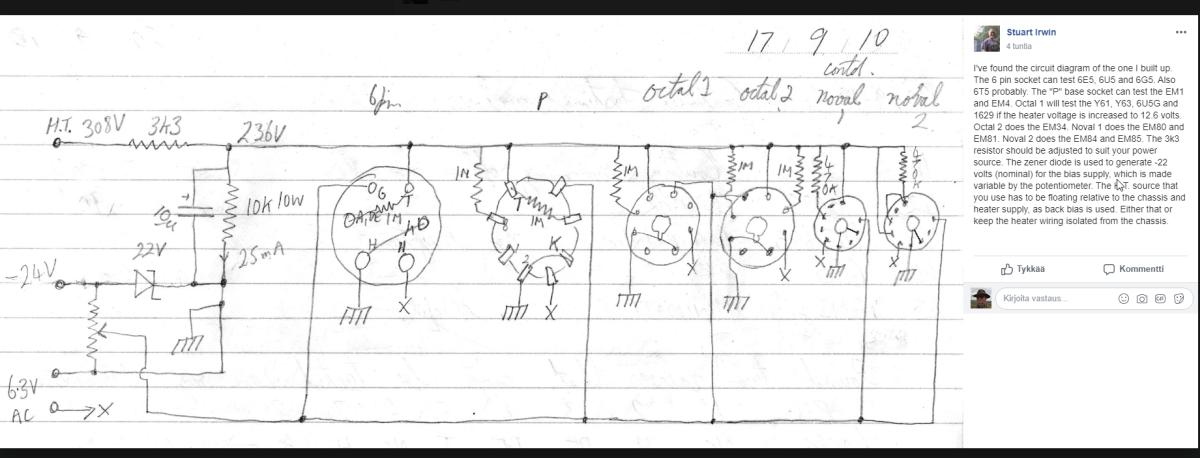

  Mikä tässä mättää? Rakensin tämän kaavion mukaan, mutta ohj jännite ei nouse -9V:iin. Säätyy ainoastaan 3,7V:iin asti. ???

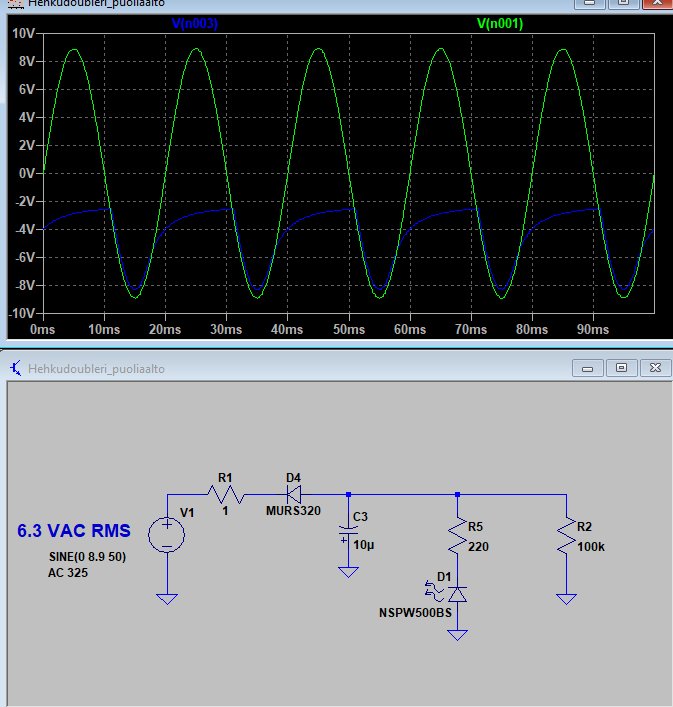

Laita isompi lyytti ja siirrä ledi diodin etupuolelle.

Jussi

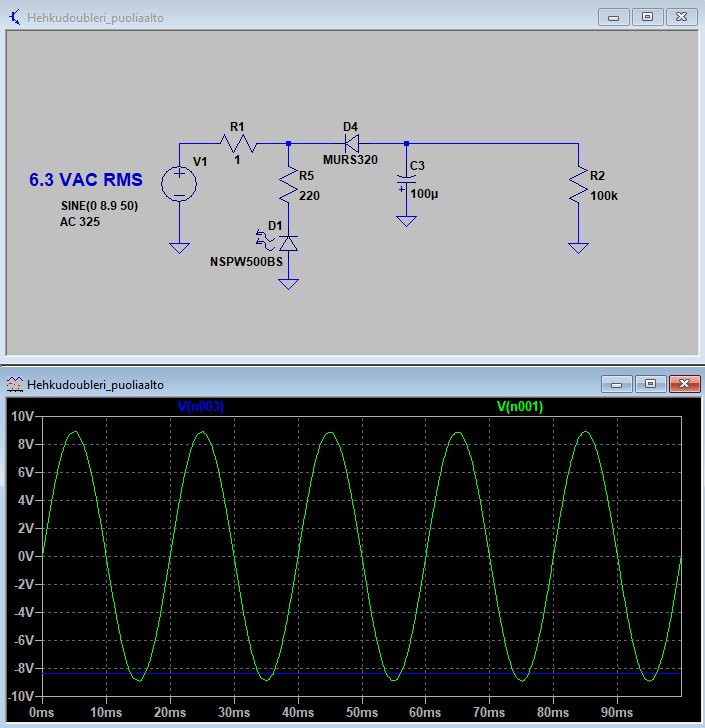

No se 8.4V kuulostaa jo aikalailla siltä, mitä voi saadakin, neliöjuuri kaksi kertaa 6.3 ja vähentää tasasuuntausdiodin n. 0.7 volttia.

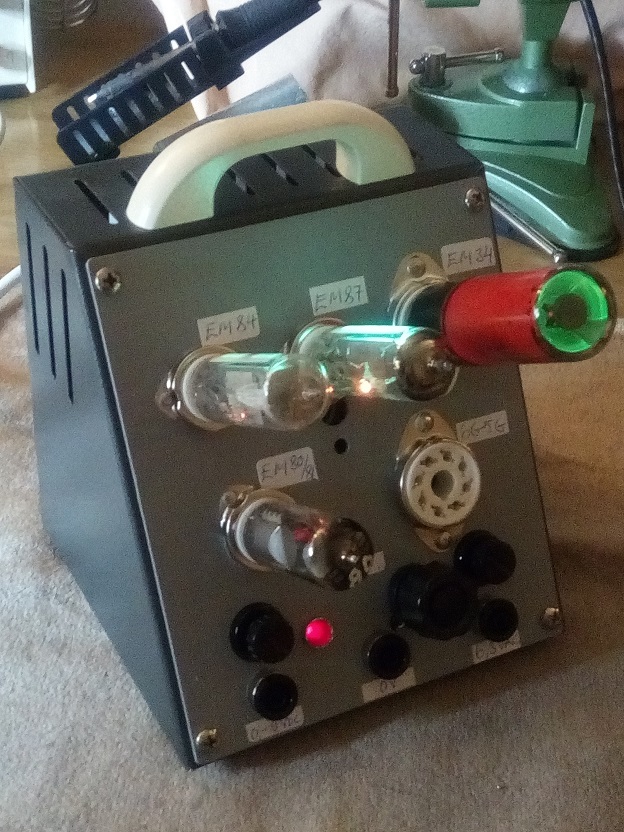

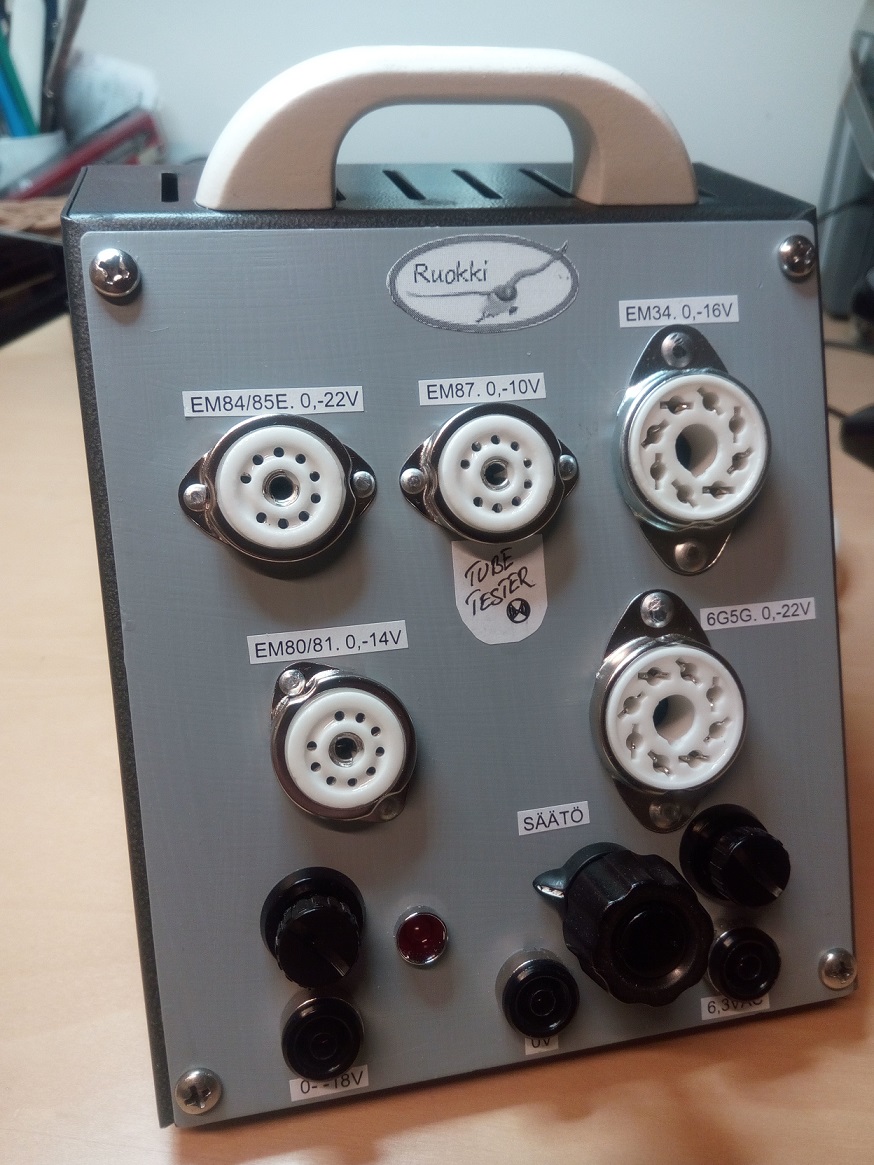

Hieno peli! Saako siihen useamman taikasilmän loistamaan yhtä aikaa? Voisi laittaa jo vaikka yöpöydälle

Mun EM80 on jo ehtoopuolella. Toimii mutta kovin on kalpea. Pitää olla pimeä huone että erottaa viuhkan.

EM84 ja EM87 loistaa kirkkana. Myös tuo EM34 on hyväkuntoinen.

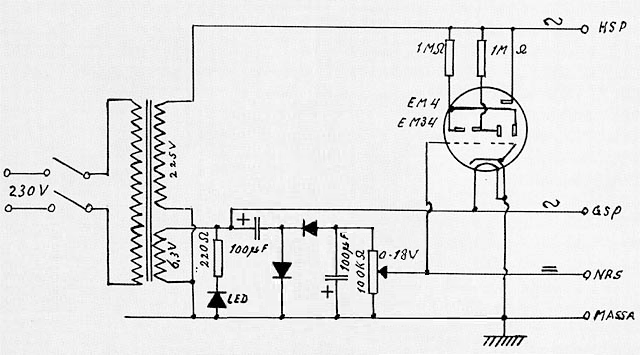

  Voishan testeriä vielä modifioida rakentamalla jännitteen tuplaajan -8,4V:lle. Ja yksi testikanta vielä mahtuisi jollekin putkelle.

Ruokki kirjoitti 09.11.2019 klo 18:22:51:


Hieno projekti. Mistä tuollaisia koteloita löytyy?

artosalo kirjoitti 09.11.2019 klo 18:47:15:


  Suuri osa noista on "Brand new" ja "tested". ja kalliita. Täytyy kysellä mitä foorumin porukalla on tarjolla.

Ledien syöttämisessä vaihtojännitteellä on se ongelma, että ne eivät kestä estosuuntaista jännitettä kuin muutaman voltin. Ledin rinnalle pitäisi laittaa diodi leikkaamaan estosuuntaisen jännitteen turvalliseen arvoon.

Jari

Ihan uteliaisuudesta, miksi tuota lediä yleensä tarvitaan?

Jari kirjoitti 09.11.2019 klo 22:48:09:


  Rinnalle vai sarjaan?! Onko sama asia?

"Voltage doubler" Googlen kuvahakuun, niin löytyy kytkentä. Enpä usko, että putket ottavat nokkiinsa noin pienestä ylijännitteestä.

putkinotko kirjoitti 10.11.2019 klo 14:59:29:


    Onko tätä kytkentää testattu että todella saa -18V ulos?

     Fertig!

OH3NWD kirjoitti 11.11.2019 klo 20:42:42:


  Heti kun taikasilmiä alkaa löytymään!

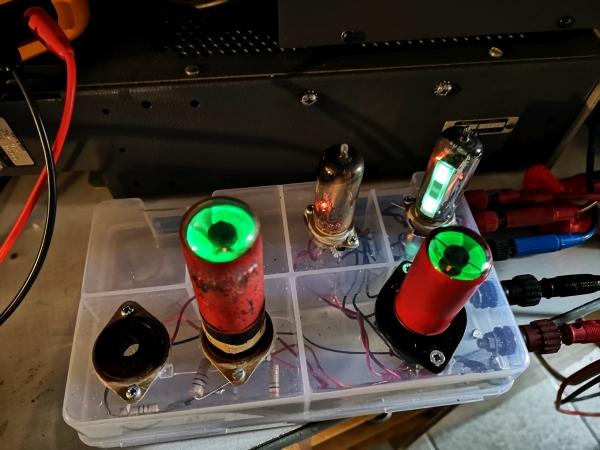

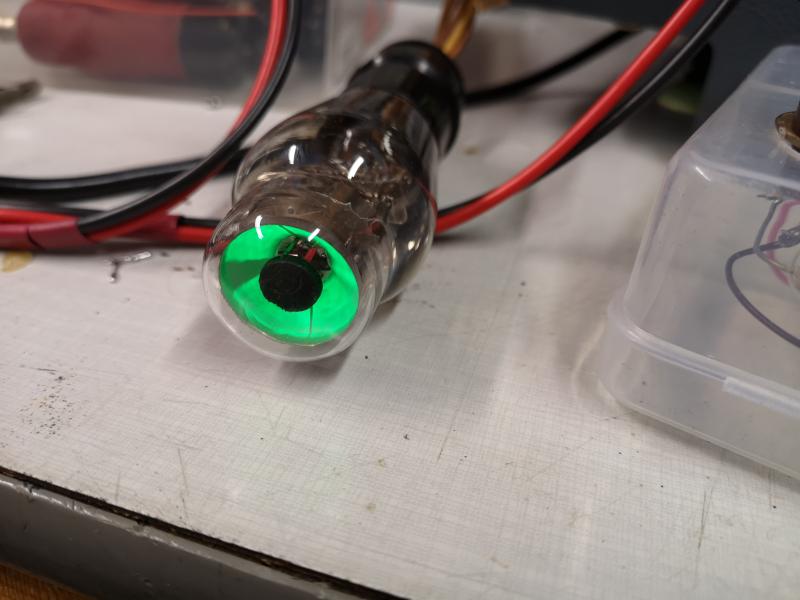

Sainpa testauksen toimimaan AVO 163:lla. Putkena EM34. Muita ei taaskaan ole.

Mikä muuten se idea on, että anodijännite on AC:tä? Pitihän se itsekin rakentaa, kun tuli tuhtattua aikaa sen kaavionkin muuttamisessa isommalle säätöjännitteelle. Nurkista löytyi sopivan pieni muuntaja joka antoi sopivasti 6,3 VAC yhdelle putkelle ja n. 250 VAC anodijännitettä. Sitten iski Piru ja lisäsin anodijännitekarvaan diodin, ja ilman kuormaa jännite oli 115 V, mutta kun lisäsin 2,2 µF:n konkan suotoon, niin putken kanssakin jännite 340 VDC jolloin himmeätkin putket kirkastui huomattavasti. Sitten pitikin lisätä pikkukytkin joka lisäsi 12 kΩ:n vastuksen rinnalle, mikä pudotti jännitteen takaisin 250 volttiin. Alunperin 2,2µF polko sen takia että siitä jännite hukkuu pian sammuttamisen jälkeen, mutta nythän se vastus pudottaisi sen muutenkin.
Mutta siis miksi se anodijännite AC:nä?

Jussi

ps. Tähänkään en ledille laittanut suojadiodia, niinkuin en moneen muuhunkaan AC-kytkentään ole laittanut, ja yhdestäkään ei ledi ole tupsahtanut. Rajoittaako siis virranrajoitusvastus myös jännitteen riittävästi, että ledi on tyytyväinen?

Putkinotkolle:  Nämä putkethan toimii datalehden mukaan sekä AC että DC jännitteellä. Miksi siis turhaan tasasuunnata! Monessa putkessa on max jännite suositus 250V.


ps Mulla led on pysynyt tyytyväisenä ilman suojadiodia. Ja minäkin olen.

Kyllä se AC/DC tarkoittaa hehkuja, eihän nyt hitossa muitakaan putkia ajeta vaihtojännitteellä! No tasureita mutta miksi niitäkään käyttää kun juuri julkaistun opin mukaan putket toimivat vaihtojännitteellä!

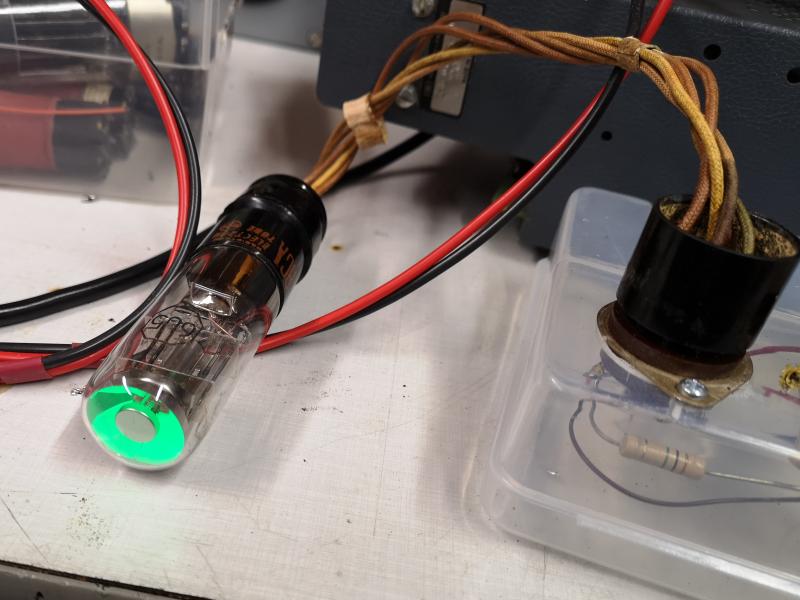

Teinpä väliadapterin jotta pääsin testaamaan myös 6U5 ja 6E5 putkia. Kirkkaudesta päätellen ovatkin uusia ja käyttämättömiä....vink vink jos joku kaipaa..

Lainaus:

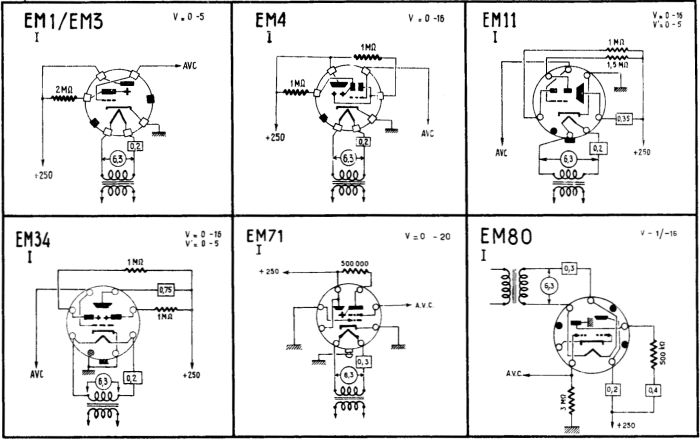

Ohessa sivun skannaus "RADIO TUBES SEPTIÉME ÉDITION REMISE A JOUR"-kirjasta
