Terve,

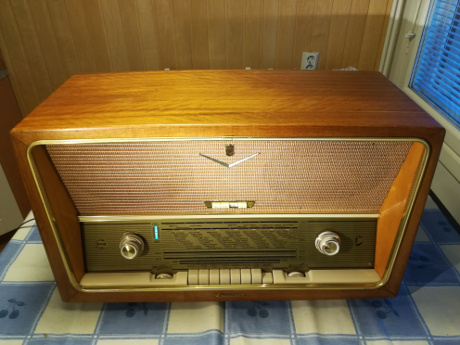

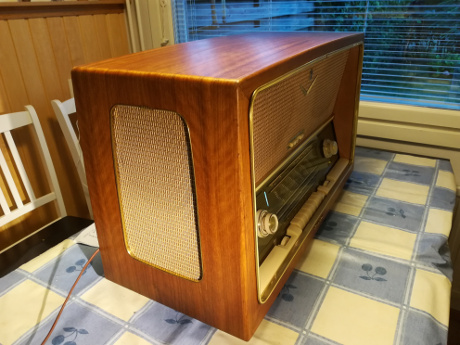

Olisiko kenelläkään tietoa tuosta radiosta tai sisäkuvia radion koneistosta? Olen mahdollisesti hankkimassa kyseistä radioapparaattia.

Kiittäen, Ville

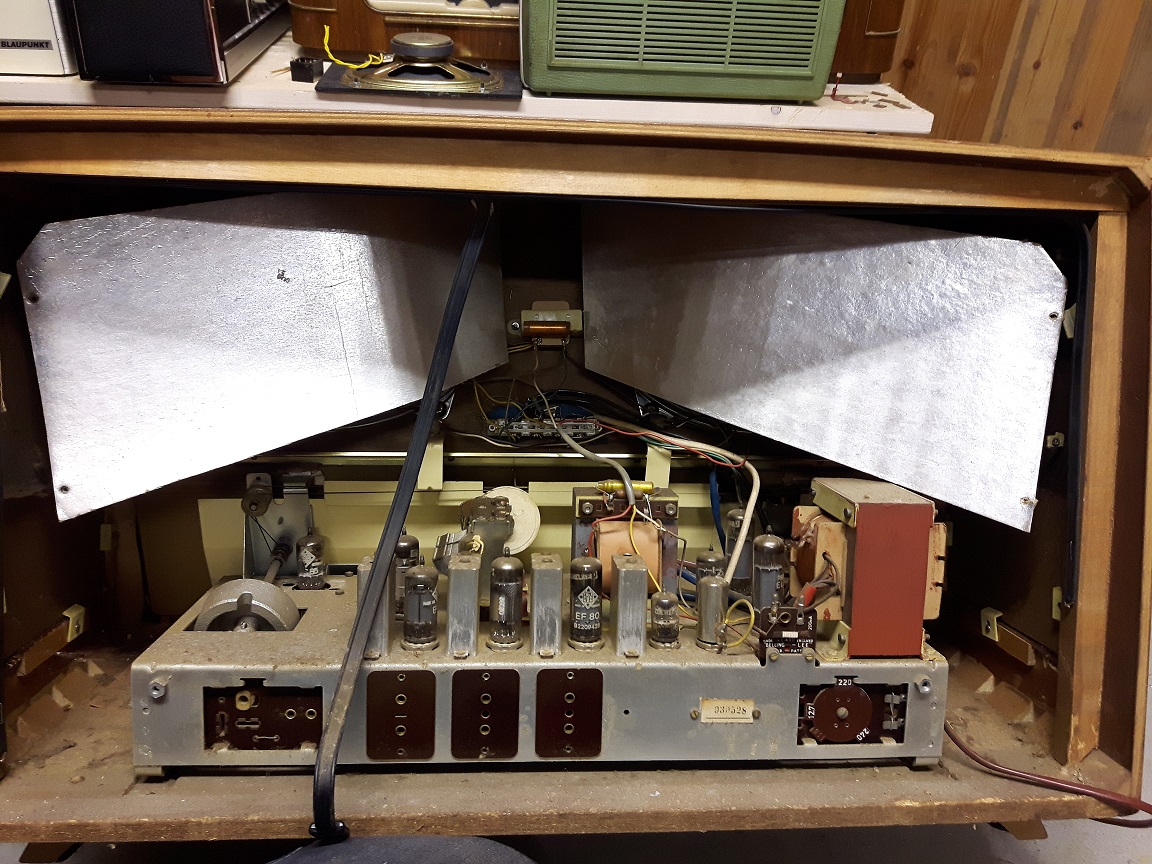

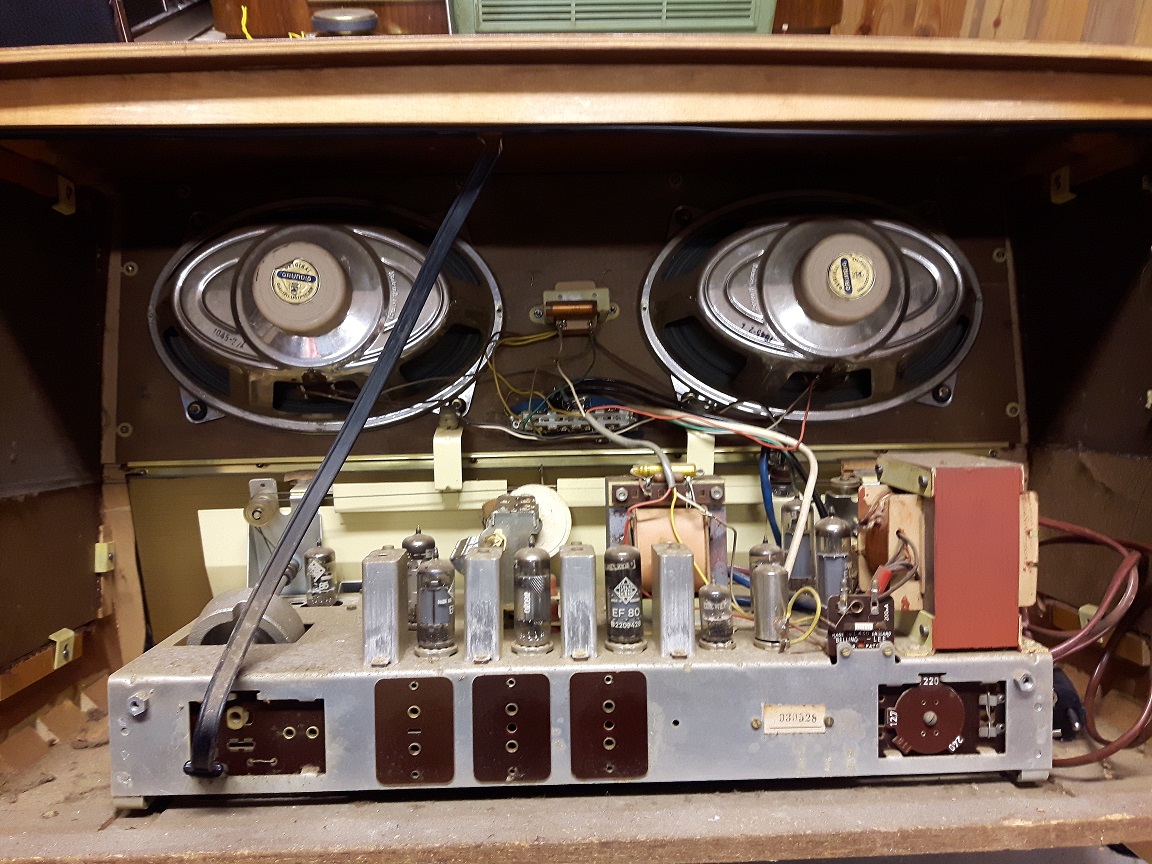

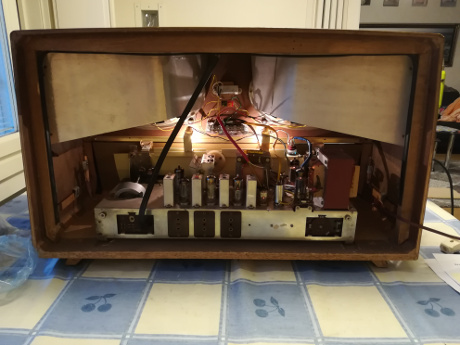

Paljon kiitoksia! Onpa mielenkiintoinen äänenohjausviritelmä. Hieman tulee mieleen Helkaman exponentiaalitorvet.

"Remontoin" tuttavalle Celestonin reilu vuosi sitten, mm. konkkarempalla, kotelon ehostuksella, putkitus oli vääränlainen ja isompi työ oli saada katkennut ulapurkin naru ehjättyä. Tulihan siitä todella muhkean soiva peli. Sivustolla kyselin myös apuja.


   Muhkea peli!

Hei,

Sattuisiko kenelläkään olemaan Stereo Fanfarin kytkentäkaaviota?

Hei,

Olen tässä vasta tutkinut laitetta hieman. Konkat on ainakin ulkoisesti yllättävän hyväkuntoisia. Niissä ei ole pinta krakeloitunut ja halkeillut ollenkaan, ovat kuin uusia. Radio toimii, herkkyys on erinomainen  ja ääni hyvä.

Tuo Stero-napin toiminta vain kummastuttaa. Kun sen kytkee, vasemmasta kaiuttimesta leikkautuu kokonaan keskiäänet ja diskantti. Kuuluu vain matalaa bassoa. Toinen elementti kuuluu normaalisti. Noinko tuon pitäisi toimia, vai onko jossain vikaa?

No, sulla ei varmaan ole käyttö-ohjetta, sieltä vois löytyä selitys.
Kuitenkin tuon ajan radioissa ei ole oikeaa stereota, eikä se rakenteensa puolestakaan ole mahdollista - molemmat kanavat puskee samaan pömpeliin. Levysoittimesta (ja mankasta) on mahdollista syöttää kaksikanavaista signaalia ja radioon ei löydy stereodekooderia.
Epäilen, että kytkimella on yritetty saada aikaa jonkunlainen efekti joka poikkeaa normaalista kuuntelunautinnosta.
Sorry tää vuodatus, mun eka oikea stereo oli putki/ trankku Tandberg ss10 ja meinasin rakentaa siihen IC-piirillä uuden dekooderin - en ollut tyytyväinen alkuperäiseen.

Hei.

Minullakin on työn alla Celeston Stereo Triumph.Taajuuksia oli rukattu ylemmäksi mutta ne sain palautettua ennalleen.Elkojen ja muutaman vaha konkan (kaikki tarkastettu)  ja ECC85 ja ECC83 putkenvaihdon jälkeen radio soi upeasti mutta vastaanotto voisi olla parempikin.Jotkut kanavat jotka kuuluvat muilla radioilla ei tahdo kuulua.Ylen lähetykset kuuluu kuitenkin hyvin.
Kaipaisin vinkiä EM84 putken ja tuon vastaanoton parantamiseen.En tiedä onko tässä mennyt palkkien päät uutenakaan ihan kiinni mutta nyt jää sellainen 6mm rakoa voimakkaalla ylen taajuudella.Olen kaaviosta koittanut selvittää asiaa mutta ymmärrys loppuu.Onko tuossa joku komponentti joka vaikuttaa suoraan noiden palkkien liikkeeseen?Vastukset on radiossa säilyneet erittäin hyvin arvoissaan ja lähinnä muuttuneesta vastuksesta olen syytä etsinyt.Viritys hommia en ole koskaan tehnyt ja niistä en ole myöskään perillä muuten kuin tuon taajuus palautuksen osaan jotenkin tehdä.

Tässä mallissa ei ole tuota EABC80 putkea.Putkia on 11kpl: ECC85,ECH81, EF89 ,EBF89, EM84, EF80 ,EAA91 ,EC92 ECC83 ja 2 x EL84.
Komponentit on mitattu ja ne on poikkeuksellisen hyvin toleransseissa.Kaikki putket paitsi EAA91 on kokeiltu korvata toisella putkella.EAA91 on kuin uusi ulkonäöllisesti ja eri merkkiä kuin muut että epäilen että se on vaihdettu ja minulla ei ole tähän korvaavaa putkea.
Kelojen ruuvien lukitusvahat näyttää puuttuvan valta osasta kelapurkeista ja ula purkkiakin on jälijstä päätellen auottu (kasattu osittain torx ruuveilla) ja taajuudet on nostettu.Eli tätä konetta on rassattu aiemmin kun tasurikin on vaihdettu.
Tilanne parani hieman kun vaihdoin toistamiseen ECC85 putken.Ilmeisesti tuo uusi putki jota ensin käytin on heikompi jo uudekseltaan mutta muutos ei ole mitenkään merkittävä.Tuo - jännite on vain -3v luokkaa eli vika on siinä että EM84:ssä ei liikettä ole.Antennilla en saanut vaikutusta kanavien kuulumiseen.
Vahvasti alkaa näyttää siltä että pitäisi tuo viritys on edessä

Tänään olen soittanut tätä levysoitin liitännän kautta koko päivän ja ääni on hyvä.Virittämään en ole vielä uskaltanut ryhtyä kun en ihan varma ole viasta.Tässä on sellainen oire että kun kylmänä laittaa päälle niin taajuutta saa muutaman kerran hakea uudelleen kohdalleen koneen lämmetessä (ääni pätkii ja säröytyy ja kanava siirtyy)ja kuumana pysyy kohdallaan.Kun antaa jäähtyä niin aseman saa etsiä uudelleen,taas muutaman kerran.Ilmaisin putken ympärillä osat on kunnossa mutta itse putki on arvoitus.Saan tuon ilmaisimen putken ensiviikolla kokeiluun joten sen saa suljettua pois.Alan epäillä tuota ula-purkkia koko ongelman lähteeksi.Käytin sen auki ja sitä on rassattu vähän joka kohdasta.Juotin heikon näköiset juotokset uudelleen joita edellinen kunnostaja oli tinaillut mutta ei ollut vika siinä vaan oireilu jatkuu.
Edit.

Jos ula purkin löytää jostakin samanlaisesta koneesta, onko se ns "bolt on"  juttu olettaen että radiota ei muuten ole viritelty.Ei ole tullut niitä vaihdeltua.

Laitoin ulapurkin hakuun jos joltakin purkukone löytyisi.Ei millään raaskisi hylätä tätä.Otan tuon purkin vielä uudelleen auki ja koitan selvittää mikä sieltä on rikki ja onko osa korvattavissa.Huonommaksi se ei mennyt vaikka kerran avasinkin niin ei kai tässä ole kuin voitettavaa.Kaikki ula purkit jotka minulta löytyy on ensinnäkin toisista merkeistä (onko merkitystä?) ja 10.75mhz .
Tässä on mielestäni hyvä ääni kun ei kenkkuile.

Olen ollut siinä uskossa, että kanavan pieni siirtyminen ja asemavirityksen korjaustarve koneiston lämmettyä on useimpien putkiradioiden ominaisuus. Tässä Stereo Triumphissa kanava tosin pysyy todella hyvin paikallaan, oli koneisto sitten kylmä tai lämmin.

Muutenkin tämä on oikein hyvä vastaanotin. Vastaanotto on häiriötön, ja laite kuuluu moitteetta sisäisellä antennillaan. Viritysputken palkit menevät täysin kiinni. Kun kaiuttimetkin ovat laadukkaat, tämä on oiva käyttöradio.

Yksi todennäköinen mahdollisuus näköviritysputken vajaatoimintaan on hilalta nastasta 1 maihin kytketyn 47 nF konkan vuotaminen. Konkan vaihto saattaa auttaa.
