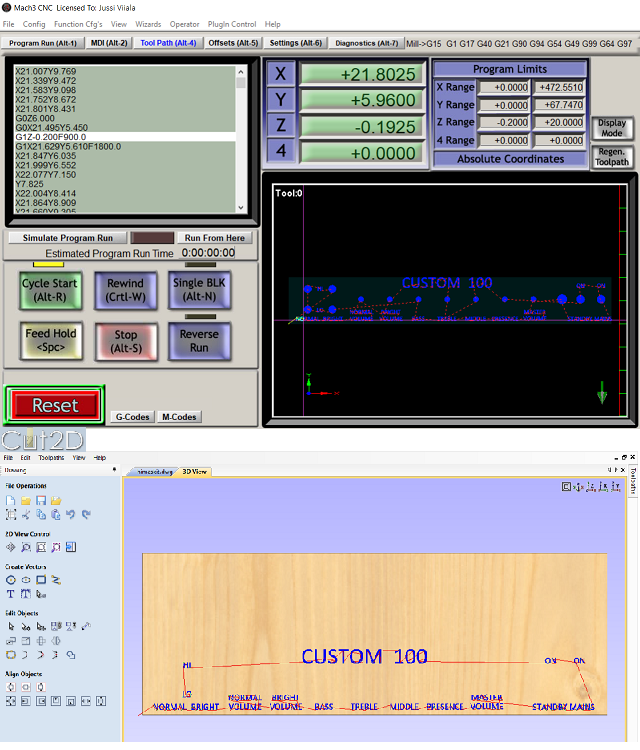

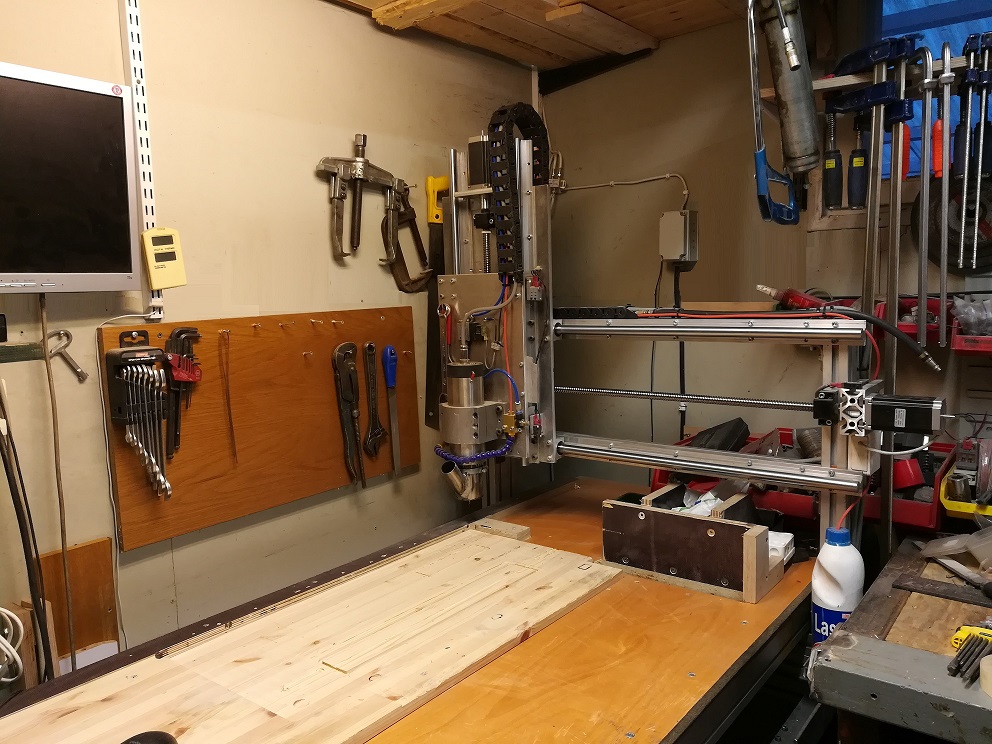

Kone on X 900, Y 600, Z 200 työalueella oleva kuularuuveilla ja askelmoottoreilla kulkeva cnc-kone jota ohjataan Ameriikkalaisella Mach-3 ohjelmalla vanhalla XP-pöytäkoneella. Kone on tosiaan itse tehty, runko 90-45 alumiiniprofiilista, ja kuularuuvit ja johteet tilattu, mistäpä muualtakaan, Kiinasta. Kiinalaisten ruuvi- ja johdesarjoissa on sellainen kiinalainen erikoisuus, että sekä ruuvit että johteet on yhtä pitkät, mikä ei sitten millään mene meikäläisen jakeluun. Jos siis esim X-kelkan liike pitäisi olla ruuvin mukainen 1000 mm ja kuulamutterin pituus on n. 50 mm, niin ei sitä kelkkaa saa laakeroitua sillä 50 mm etäisyydellä, vaan tarvii se sellaisen 300-400 mm laakereille etäisyyttä, että se on tukeva eikä vibraa työstössä. Niinpä alkuperäisen sarjan 1000, 600, 300 mm johteiden ja ruuvien lisäksi tilasin 1400 mm pitkän johdeparin laakeripukkeineen. Nyt X-akselin kelkassa on tupla laakerointi ja uloimpien laakeripukkien ulkoetäisyys 450 mm, ja se hyötyliike 900 mm. Vastaavasti Y-liike on toteutettu 1000 mm johteilla ja Z-liike 600 mm johteilla ja 300 mm johteet on jossain laatikossa tyhjän panttina. Askelmoottorin ohjaimet, Jyrsimen tamu, virtalähteet ja koko kompleksia ohjaava interface on rakennettu vanhaan robotiikasta vapautuneeseen 500x500x200 servoboksiin. X-liikkeen matkan kaapelit kulkevat 60 mm muovipintaisen metallisen kurkkuletkun sisällä ja Y- ja Z-osiot muovisen "telaketjun" sisällä. Kaikki johdot on suojattuja. Piirto-ohjelmana olen käyttänyt Draft Sightin vielä tämän vuoden loppuun ilmaista 2D-ohjelmaa, eli ensvuonna pitää löytää uusi ilmaisohjelma, jos aikoo jotain piirrellä. DWG:stä G-koodiksi muunto-ohjelmana mulla on Cut2D, joiden kanssa on hyvin pärjännyt. Tällä koneella olen työstänyt puuosien aukot ja sormiliitokset ja alumiini sassiksien aukot ja reijät. Koneessa on myös Kiinasta kiskurihintaan (6€) ostettu paineilmatoiminen sumutin, jolla saa leikkuunesteen sumutettua terälle kun alumiinia työstää. Haponkestävään runkoon olen porannut vain keskireijät koneella ja isommat sen jälkeen "akustisesti" punch driver tyyppisellä lävistimellä. Se pelkkä keskireikien tekokin on haastavaa ilmajäähdytteiselle jyrsinkaralle, kun leikkuunopeus pitää olla pieni, ettei terä paistu.
